Sambungan pengembangan saluran paip ialah komponen fleksibel yang dipasang dalam sistem perpaipan untuk menyerap perubahan dimensi yang disebabkan oleh pengembangan dan pengecutan haba, serta untuk melembapkan getaran, mengurangkan bunyi bising dan mengimbangi kesilapan pemasangan yang kecil. Tanpa sambungan pengembangan, pertumbuhan haba dalam larian paip yang panjang akan menghasilkan tekanan yang besar yang boleh merosakkan pam, injap, muncung dan paip itu sendiri.Teknologi Saluran Paip Yangzhou Tianshunmengeluarkan tiga keluarga utama sambungan pengembangan — belos logam, getah dan fabrik — setiap satu direka bentuk untuk tekanan, suhu dan keadaan media tertentu.

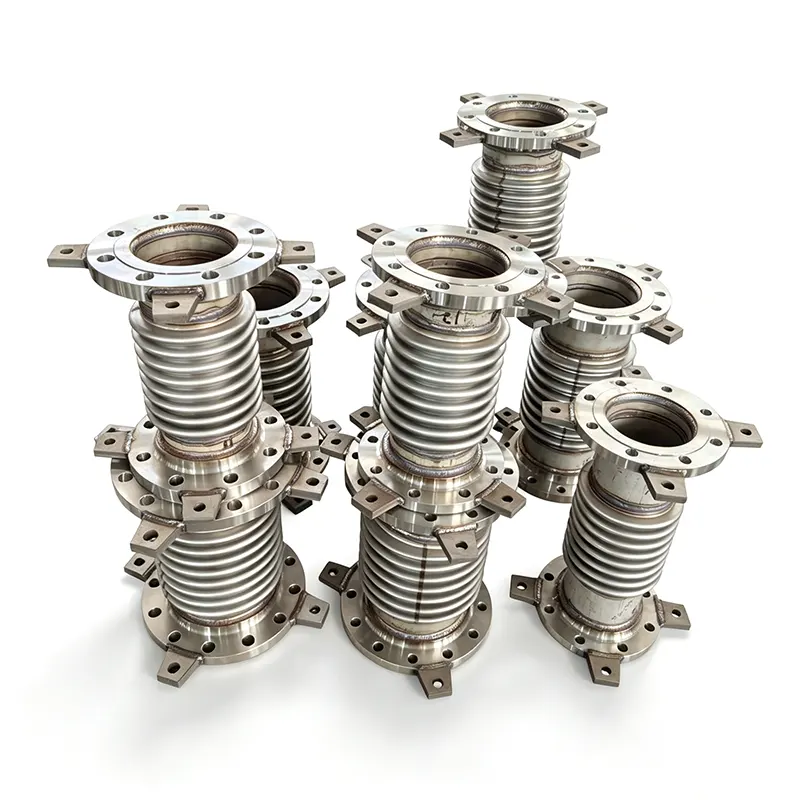

Sambungan pengembangan logam, juga dipanggil sambungan pengembangan belos, dibina daripada satu atau lebih elemen belos keluli tahan karat berbelit digabungkan dengan kelengkapan hujung seperti bebibir, hujung kimpalan atau sambungan berulir. Ia direka untuk sistem paip bertekanan dan boleh menyerap pergerakan paksi, sisi dan sudut secara individu atau gabungan.

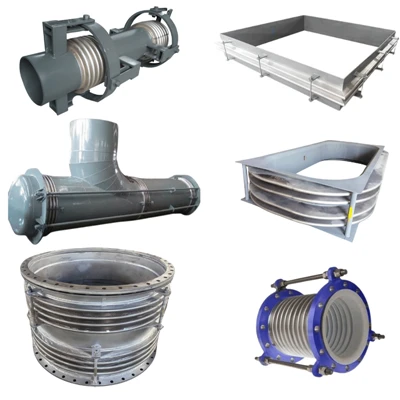

Konfigurasi terdiri daripada unit paksi tunggal ringkas kepada reka bentuk terikat kompleks, universal, berengsel dan seimbang tekanan yang mengandungi tujahan tekanan atau mengehadkan pergerakan ke satah tertentu. Belos biasanya dibentuk daripada keluli tahan karat 304, 321 atau 316L, dengan pilihan aloi tinggi seperti Inconel atau Hastelloy tersedia untuk perkhidmatan menghakis atau suhu tinggi. Penarafan tekanan meliputi vakum penuh hingga beberapa ratus bar, bergantung pada diameter dan kiraan lapis belos.
| Item parameter | Contoh nilai sepunya |
| Diameter Nominal (DN) | DN50 - DN3000(Dimensi bukan standard boleh dihasilkan mengikut lukisan.) |
| Tekanan Reka Bentuk (PN) | PN10, PN16, PN25, PN40 |
| Suhu Reka Bentuk | -196°C hingga +800°C |
| Bahan Belos | SS304, SS316L, Inconel 625 |
| Jenis Sambungan | Bebibir , Kimpalan |
| Kapasiti Pergerakan | Paksi, Sisi, Sudut (mm/°) |
| Kehidupan Keletihan | 1000, 3000, 5000 Kitaran |
Sambungan pengembangan getah menawarkan alternatif redaman getaran yang ringan kepada unit logam untuk aplikasi tekanan rendah. Dibina daripada getah sintetik bertetulang seperti EPDM, NBR, neoprena, atau varian berbaris PTFE, mereka menyerap pergerakan haba, mengurangkan hingar bawaan struktur dan mengimbangi ketidakselarasan antara paip dan peralatan. Ia digunakan secara meluas dalam rawatan air, HVAC, stesen pam, dan saluran pemindahan kimia di mana rintangan kakisan dan penyerapan hentakan adalah keutamaan.

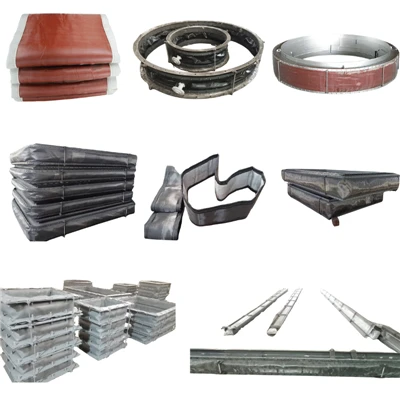

Sambungan pengembangan fabrik atau bukan logam direka terutamanya untuk kerja saluran tekanan rendah dan sistem gas serombong yang beroperasi pada suhu tinggi. Ia terdiri daripada berbilang lapisan fabrik suhu tinggi, bahan penebat dan pengedap yang dibingkai oleh logam atau kerja keluli. Mampu menyerap sejumlah besar pergerakan paksi, sisi dan sudut dengan daya tindak balas yang sangat rendah, sambungan fabrik adalah biasa dalam loji kuasa, kemudahan sisa kepada tenaga, tanur simen dan sistem ekzos industri yang beroperasi sehingga 1,000°C dan seterusnya dengan penebat yang sesuai.
| Jadual Parameter | Contoh nilai sepunya |
| Suhu Perkhidmatan | 400°C-1000°C |
| Tekanan Operasi | ± 50 kPa (Tekanan Rendah) |
| Jenis Media/Gas | Gas Serombong, Udara Panas, Gas Menghakis |
| Lapisan Fabrik | PTFE, Silikon, Serat Seramik |
| Panjang Bersemuka | 200mm - 500mm (Boleh Disesuaikan) |
| Bahan Bingkai | Keluli Karbon, Q235, SS304 |
Julat sambungan pengembangan kami meliputi diameter nominal daripada DN25 (1 inci) hingga DN4000 (160 inci) dan lebih besar untuk unit fabrik tersuai. Dimensi bersemuka standard mengikut norma industri biasa, dan panjang tersuai, kapasiti pergerakan dan konfigurasi akhir dihasilkan mengikut pesanan. Setiap sambungan diuji secara hidrostatik dan diuji kitaran mengikut kesesuaian, dengan kebolehkesanan bahan penuh dari gegelung hingga pemasangan siap.
Semua sambungan pengembangan direka dan dikilangkan mengikut piawaian antarabangsa termasuk EJMA, ASME B31.1, ASME B31.3, EN 14917, dan GB/T 12777. Kami juga memegang pensijilan ISO 9001:2015 dan boleh membekalkan unit bertanda CE untuk pasaran Eropah.
Integrasi dengan Sistem Sokongan Paip
Sambungan pengembangan hampir selalu dinyatakan sebagai sebahagian daripada analisis fleksibiliti perpaipan yang lengkap, bekerja bersama penyokong spring dan penyokong paip tegar untuk mengawal kedua-dua pergerakan dan beban. Pada garisan dengan pertumbuhan terma menegak yang ketara, penyangkut spring berubah-ubah atau penyangkut spring malar membawa berat paip manakala sambungan pengembangan menyerap anjakan paksi dan sisi. Untuk sistem yang tertakluk kepada peristiwa dinamik seperti tukul air atau pemuatan seismik, snubber hidraulik sering dipasang secara selari dengan sambungan pengembangan untuk menahan pergerakan secara tiba-tiba sambil membenarkan anjakan haba secara beransur-ansur.
Portfolio produk penuh kami juga termasuk penyokong kasut paip, sokongan paip pra-tertebat untuk talian kriogenik dan suhu tinggi, dan rangkaian lengkap penyangkut spring dan sokongan — membenarkan pelanggan mendapatkan sumber sambungan pengembangan dan perkakasan sokongan yang berkaitan daripada pengeluar tunggal.
Sambungan pengembangan ditentukan di hampir setiap sektor industri proses: penjanaan kuasa (terma, nuklear, boleh diperbaharui), minyak dan gas (kilang penapisan, saluran paip, terminal LNG), rawatan air dan air sisa, loji petrokimia dan farmaseutikal, perlombongan dan pemprosesan mineral, pengeluaran makanan dan minuman, pemanasan daerah dan sistem HVAC bangunan.
Setiap sambungan pengembangan menjalani ujian tekanan dan pemeriksaan dimensi sebelum penghantaran dari kemudahan pembuatan 35,000 m² kami di Jiangsu, China. Pasukan kejuruteraan kami menyokong pelanggan dengan pengiraan pergerakan, panduan pemilihan bahan dan ulasan reka bentuk tersuai. Masa petunjuk standard berlangsung dari dua hingga empat minggu bergantung pada saiz dan kerumitan, dan pesanan tergesa-gesa boleh ditampung melalui persetujuan terdahulu. Dengan lebih daripada 14 tahun pengalaman membekalkan komponen saluran paip ke lebih 45 negara, kami memberi perkhidmatan kepada kontraktor EPC, firma kejuruteraan dan pengguna akhir di seluruh dunia.
Apakah jenis sambungan pengembangan yang harus saya pilih - logam, getah atau fabrik?
Pilih berdasarkan tekanan, suhu dan media. Sambungan belos logam mengendalikan tekanan tinggi dan julat suhu yang luas dan merupakan lalai untuk paip proses. Sambungan getah cemerlang dalam redaman getaran dan rintangan kakisan dalam air dan perkhidmatan kimia ringan. Sambungan fabrik digunakan untuk saluran saluran berdiameter besar, tekanan rendah, suhu tinggi seperti gas serombong dan sistem ekzos.
Apakah pergerakan yang boleh diserap oleh sendi pengembangan?
Bergantung pada reka bentuk, sambungan pengembangan boleh menyerap pergerakan paksi (mampatan/sambungan), sisi (offset berserenjang), dan sudut (putaran), sama ada secara individu atau gabungan. Unit belos tunggal terutamanya mengendalikan pergerakan paksi, manakala reka bentuk universal, berengsel dan gimbal digunakan untuk anjakan sisi dan sudut.
Adakah saya memerlukan sokongan spring apabila saya memasang sambungan pengembangan?
Dalam kebanyakan kes, ya. Sambungan pengembangan menyerap pergerakan haba tetapi tidak direka untuk membawa berat paip. Penyangkut spring boleh ubah atau penyangkut spring malar menyokong beban mati paip dan kandungan sambil membenarkan sambungan pengembangan bergerak dengan bebas. Pemilihan sokongan yang betul adalah sebahagian daripada analisis tekanan paip penuh.
Apakah piawaian yang diikuti oleh sambungan pengembangan anda?
Sambungan pengembangan logam kami direka bentuk mengikut piawaian EJMA dan mematuhi ASME B31.1, ASME B31.3, EN 14917 dan GB/T 12777. Unit getah dan fabrik mengikut piawaian ISO, EN dan ASTM yang berkenaan. Penandaan CE dan pemeriksaan pihak ketiga tersedia atas permintaan.
Apakah hayat perkhidmatan biasa sambungan pengembangan?
Hayat perkhidmatan bergantung pada suhu, tekanan, kitaran pergerakan, kakisan media dan kualiti pemasangan. Sambungan belos logam bersaiz dan dipasang dengan betul biasanya bertahan 10 hingga 20 tahun dalam perkhidmatan industri biasa. Sambungan getah dan fabrik umumnya mempunyai jangka hayat yang lebih pendek dan dianggap sebagai barang haus yang boleh diganti. Kami boleh menyediakan data kitaran keletihan untuk reka bentuk belos tertentu atas permintaan.
