Jika anda pernah berjalan melepasi tali air yang sejuk pada hari yang lembap dan melihat tompok basah di sekeliling sokongan paip, anda telah melihat dengan tepat apa yang direka bentuk untuk menghalang sokongan paip pra-tertebat. PadaTianshun, kami membuat penyokong ini untuk talian sejuk, paip kriogenik dan talian proses panas di mana penebat perlu kekal berterusan melalui titik sokongan. Lebih 14 tahun, kami telah menghantarnya ke terminal LNG, loji penyejuk daerah, kemudahan pemprosesan makanan, dan di mana-mana sahaja paip sejuk dan udara ambien bertemu.
Kasut paip standard atau sokongan paip berfungsi dengan baik untuk garisan tidak berpenebat, tetapi apabila anda menambah penebat, anda mencipta masalah: titik sokongan menjadi jambatan haba. Pada garisan sejuk, ini bermakna pemeluwapan, pembentukan ais, dan akhirnya kakisan. Pada talian panas, ia adalah laluan untuk haba bocor terus ke dalam keluli struktur. Sokongan paip pra-tertebat menyelesaikannya dengan memasukkan blok penebat tegar di dalam kasut sokongan itu sendiri - paip kekal terlindung, beban dibawa dan titik embun kekal di tempatnya.

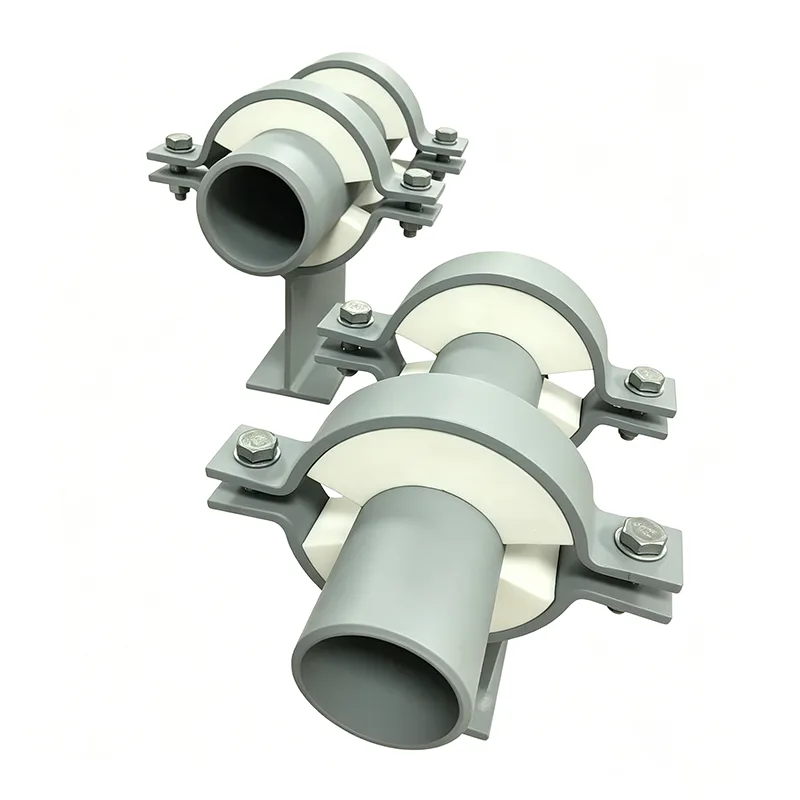

Sokongan Paip Pra-Penebat bukan sekadar penebat dengan pendakap logam di sekelilingnya. Ia adalah elemen struktur yang menanggung beban, dan ia perlu mengendalikan berat, pergerakan, dan beban kejutan sekali-sekala yang sama seperti mana-mana kasut paip. Pada larian menegak di mana garisan juga perlu menyerap pergerakan haba, kami sering membekalkannya bersama-samapenyangkut springataupenyokong spring berubah-ubah. Pada rak mendatar yang panjang, ia berfungsi bersama-sama dengan penyokong spring tetap pada titik ikatan kritikal, memastikan paip sejuk disokong sepenuhnya dan terlindung sepenuhnya di mana-mana.
| Item parameter | Nilai/unit biasa |
| Suhu Perkhidmatan | -196°C hingga +120°C |
| Bahan Penebat | HDPU (poliuretana berketumpatan tinggi) / Polyisocyanurate (PIR) / Permali |
| Ketumpatan Penebat | 160kg/m³, 224kg/m³, 320kg/m³ |
| Kekuatan Mampatan | ≥ 2.5 MPa / 5.0 MPa |
| Kekonduksian Terma | ≤ 0.035 W/(m·K) @ 24°C |
| Bahan Buaian/Kasut | Keluli Tahan Karat (SS304/SS316L) / Keluli Karbon Suhu Rendah (A333 Gr.6) |
| Penghalang Wap | Getah Butil / Mylar / Kerajang Aluminium |
| Ketahanan Api | Kelas B1 / ASTM E84 Kelas A |
| Pematuhan Standard | Piawaian CINI, MSS SP-58 |
| Bahan Penghalang Wap | Getah Butil / Mylar / Alu-Foil |
| Kebolehtelapan Wap | ≤ 0.02 Perm-inci (Mematuhi standard ASTM E96) |
| Pengedap / Ikatan | Pelekat Kriogenik berkekuatan tinggi |
| Anti-Kondensasi | 100% Tertutup Hermetik |
ANSI/MSS SP‑58 – Sokongan dan Penyangkut Paip
ASME B31.3 dan B31.1 – Proses dan Paip Kuasa
EN 13480 – Paip Industri Logam (jika berkenaan)
GB/T 17116 – Piawaian Cina untuk sokongan paip
Sistem kualiti kilang kami diperakui ISO 9001:2015, dan kami menyediakan kebolehkesanan bahan penuh dengan setiap pesanan. Untuk projek LNG dan kriogenik, kami juga boleh memasukkan sijil ujian kesan suhu rendah untuk komponen keluli.
S1: Bagaimanakah saya tahu ketebalan penebat yang saya perlukan?
Ketebalan penebat sokongan harus sepadan dengan ketebalan penebat paip, atau kurang sedikit (tetapi tidak banyak) untuk mengelakkan mewujudkan jurang. Jika paip anda mempunyai 80mm kaca buih, kami akan meletakkan sekurang-kurangnya 70‑80mm penebat di dalam kasut. Nombor tepat bergantung pada keperluan kekonduksian terma dan risiko pemeluwapan permukaan. Hantarkan spesifikasi penebat anda kepada kami, dan kami akan memadankannya.
S2: Bolehkah penyokong paip pra-penebat mengendalikan talian panas, atau adakah ia hanya untuk sejuk?
Kedua-duanya. Ia menghalang kehilangan haba pada saluran wap dan minyak panas serta menghalang pemeluwapan pada saluran sejuk. Untuk aplikasi suhu tinggi melebihi 200°C, kami memilih bahan penebat seperti bulu mineral atau kalsium silikat yang tidak akan merosot pada suhu tinggi.
S3: Adakah penyokong ini boleh dikimpal medan, atau adakah ia datang sebagai pemasangan lengkap?
Sokongan pra-penebat kami biasanya dibekalkan sebagai pemasangan lengkap sedia untuk dikimpal atau diapit pada paip. Blok penebat dipra-ikatan ke dalam pelana keluli, dan penghalang wap dimeterai kilang. Ini menjimatkan sejumlah besar buruh lapangan berbanding membina kotak penebat di sekeliling kasut standard di tapak.
S4: Bolehkah anda mereka bentuk sokongan paip pra-tertebat gelongsor?
ya. Kami mengikat plat gelongsor PTFE ke bahagian bawah plat asas, atau menyediakan permukaan keluli tahan karat yang digilap. Ini membolehkan paip bergerak secara paksi sambil kekal terlindung sepenuhnya. Kami juga menawarkan versi berpandu dengan hentian sisi, direka untuk keperluan pergerakan tekanan paip anda.
S5: Bagaimanakah anda menghantar ini tanpa merosakkan penebat?

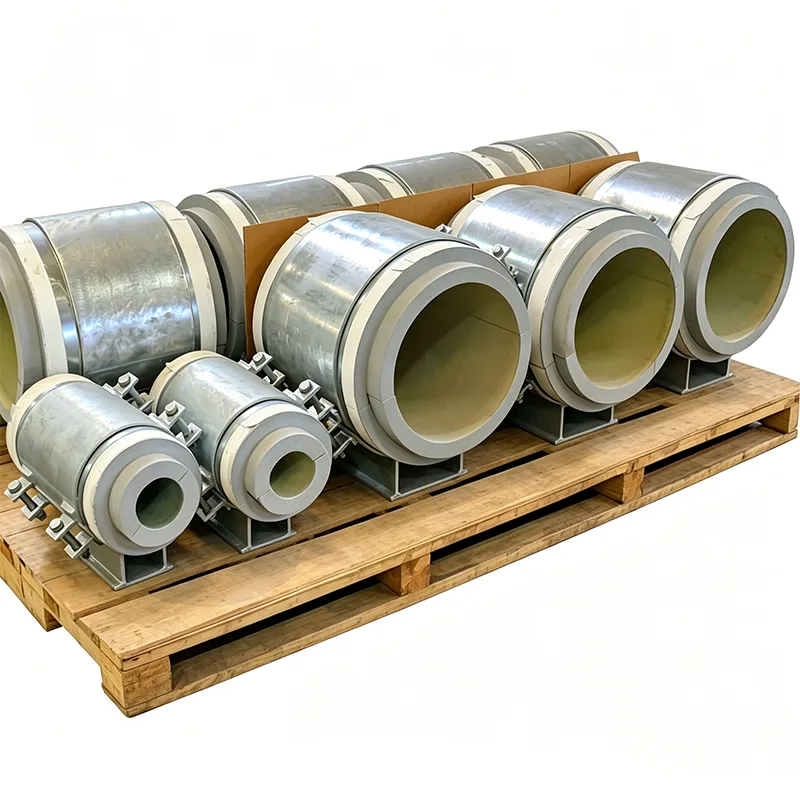

Blok penebat tersembunyi di dalam pelana keluli dan dilindungi oleh plat asas. Kami juga menambah perlindungan tepi sementara dan membungkus setiap sokongan dalam peti kayu atau pada palet dengan pelapik buih di sekeliling penebat. Kami telah menghantar beribu-ribu ini ke Timur Tengah dan Asia Tenggara, dan penebat yang rosak pemeluwapan bukanlah masalah yang kami lihat.
Setiap sokongan paip pra-tertebat melalui pemeriksaan yang melangkaui pemeriksaan dimensi:
Pengesahan kekuatan mampatan kumpulan penebat
Ujian penyerapan air untuk buih sel tertutup (setiap ASTM C272 atau yang serupa)
Keutuhan ikatan antara penebat dan pelana keluli (ujian paip visual dan mekanikal)
Pemeriksaan dimensi jejari pelana, kerataan tapak dan penjajaran lubang bolt
Pemeriksaan kesinambungan penghalang wap
Ujian galas beban pada pemasangan penuh untuk pesanan kritikal atau prototaip
Dokumentasi termasuk sijil bahan untuk keluli dan penebat, ringkasan ujian dan rekod foto setiap sokongan yang ditag sebelum pembungkusan.
Sokongan paip pra-penebat hampir selalu tersuai. Beberapa variasi yang telah kami hasilkan:
Pelana bersaiz besar untuk paip LNG berdiameter besar (sehingga 60")
Sokongan riser menegak dengan blok penebat bersepadu
Sokongan pra-tertebat jenis penambat untuk titik tetap
Penebat tahan api (bulu mineral atau busa bersalut intumescent) untuk zon berkadar api
Pelana keluli tahan karat dan perkakasan untuk pemasangan pantai atau luar pesisir
Reka bentuk cangkerang belah untuk memasang semula pada talian hidup sedia ada tanpa memotong
Anda tidak perlu memasangkan penebat anda di sekeliling sokongan kami. Kami akan membina sokongan di sekeliling penebat anda.
Sentiasa pertimbangkan penghalang wap. Pada garisan sejuk, lembapan akan masuk ke dalam blok penebat jika pengedap tidak sempurna, dan setelah penebat basah, prestasi habanya jatuh dari cenuram. Kami lebih berhati-hati dengan pengedap tepi, dan kami mengesyorkan pasukan tapak memeriksa halangan sebelum dan selepas mengimpal.
Dalam paip menegak, sokongan paip pra-tertebat mungkin memerlukan susunan pemindahan beban yang berbeza daripada yang mendatar. Blok penebat membawa berat penuh dalam mampatan untuk garisan mendatar, tetapi untuk garis menegak, sokongan selalunya memerlukan kolar ricih keluli yang terlibat melalui penebat. Kita boleh memasukkan ini dalam reka bentuk.
Jika paip akan diuji hidro, pertimbangkan bahawa paip akan berada pada suhu ambien semasa ujian dan mungkin berpeluh. Itu perkara biasa, tetapi ini juga kali pertama banyak pasukan tapak melihat pemeluwapan pada sokongan. Nota dalam manual pemasangan yang menerangkan perkara ini boleh menjimatkan banyak pertanyaan yang tidak perlu.
Semasa membuat pesanan, berikan kami jadual paip, jenis dan ketebalan penebat, dan pergerakan reka bentuk (jika gelongsor). Ketiga-tiga titik data ini membolehkan kami mencadangkan reka bentuk yang kukuh dari segi teknikal dalam petikan pertama, tanpa bolak-balik.

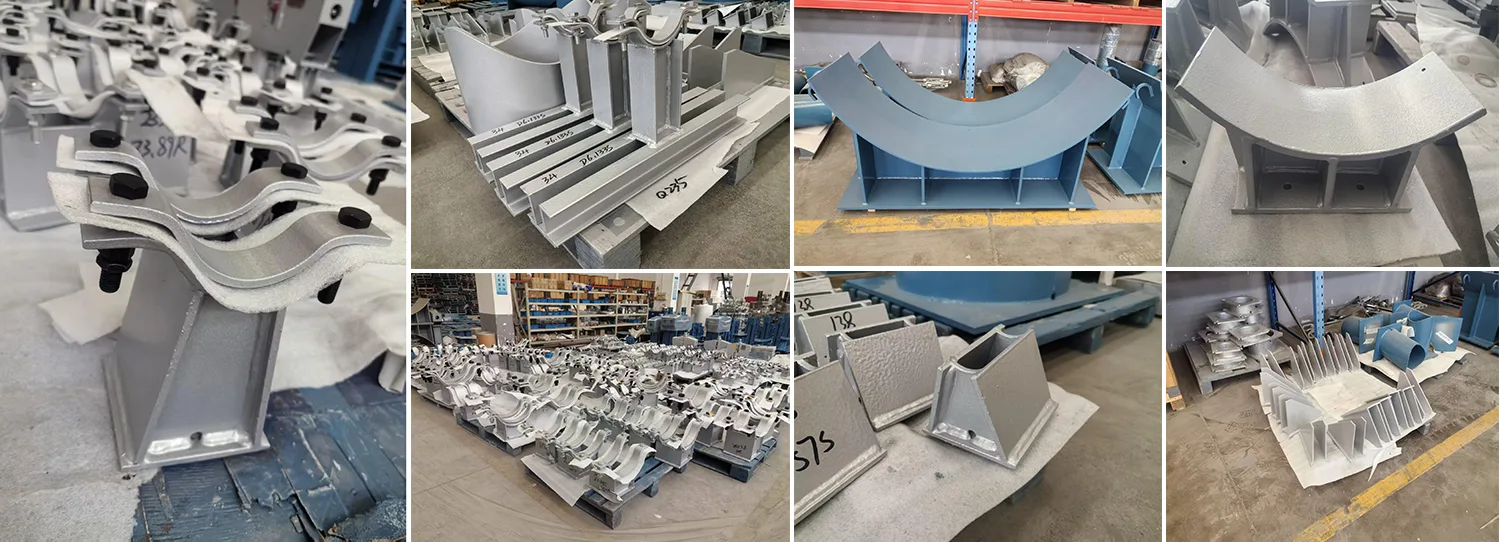

Sokongan paip pra-tertebat terletak di persimpangan kejuruteraan struktur dan reka bentuk terma. Silap salah satu bahagian, dan sokongan sama ada gagal secara mekanikal atau menyerap kelembapan dan menghentikan penebat. Kami telah membetulkan kedua-dua bahagian selama 14 tahun, dan kilang kami di Yangzhou menyediakan barisan pengeluaran untuk membinanya dengan cekap — daripada memotong pelana keluli kepada mengikat penebat dan mengedap penghalang wap.
Lebih 70% pesanan kami datang daripada pelanggan yang menguji kami sekali dan terus datang kembali. Kami menghantar sokongan pra-penebat ke seluruh dunia, selalunya digabungkan dengan penyokong paip kami, penyangkut spring dan penyokong spring tetap supaya keseluruhan pakej sokongan paip tiba bersama-sama, ditanda dan sedia untuk dipasang.
Jika projek anda yang seterusnya mempunyai talian sejuk, talian kriogenik atau talian panas bertebat yang memerlukan pengasingan haba yang betul di titik sokongan, hantarkan spesifikasi penebat anda dan senarai sokongan paip. Kami akan membuat sebut harga terus kilang dengan jadual penghantaran yang jelas. Seperti biasa, anda dialu-alukan untuk melawat kilang kami dan menonton cara kami membina dan menguji sokongan ini sebelum ia dihantar.
