PadaTianshun, kami telah membuat sokongan paip selama kami berada dalam perniagaan — 14 tahun. Mereka mungkin tidak mempunyai bahagian yang bergerak seperti penyokong spring, tetapi dalam banyak cara, penyokong paip tegar membawa tanggungjawab yang lebih besar. Unit spring boleh mengendalikan beberapa milimeter perjalanan yang salah dan masih berfungsi. Sokongan paip yang bersaiz kecil, dikimpal dengan teruk atau dinyatakan dalam bahan yang salah boleh gagal secara tiba-tiba, dan apabila ia berlaku, paip itu akan bersamanya. Itulah sebabnya kami melayan setiap pesanan sokongan paip dengan penjagaan yang sama yang kami berikan kepada kami yang lebih komplekspenyokong spring berterusandan unit spring berubah-ubah.

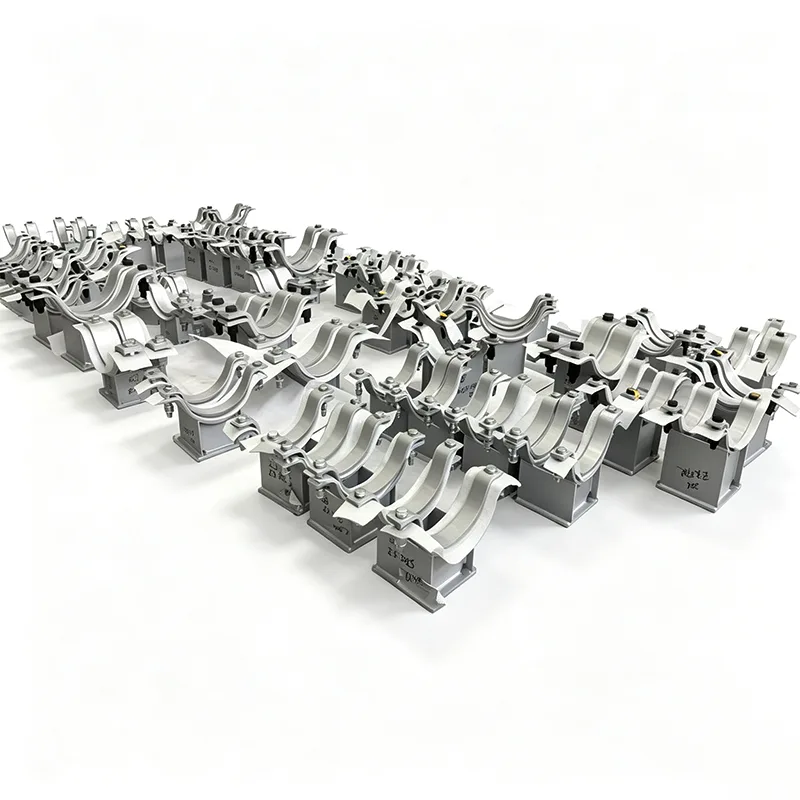

Tugas sokongan paip adalah mudah untuk diterangkan, lebih sukar untuk diperbetulkan setiap kali: pegang paip pada kedudukannya, bawa beratnya dan bimbing atau sauhkannya mengikut keperluan spesifikasi paip. Kami mengeluarkan pelbagai jenis — daripada pengapit paip dipasang rasuk asas dan tiang Tkasut paipkepada plat slaid kejuruteraan tersuai dan sokongan trunnion tugas berat. Ini bukan bahagian katalog luar biasa untuk kami; kami membina saiz paip anda, ketebalan penebat, data beban dan persekitaran pemasangan.
Berjalan ke bawah mana-mana rak paip dan anda akan melihat campuran: penyokong paip tegar mengambil berat mati dan pergerakan sisi pemandu, penyangkut spring atau sokongan spring berubah-ubah yang menyerap perjalanan menegak di mana perlu. Satu tanpa yang lain tidak berfungsi. Sokongan paip yang terlalu kaku di tempat yang salah boleh memindahkan tegasan terus ke dalam bebibir atau muncung vesel. Itulah sebabnya jurutera kami sentiasa melihat skim sokongan penuh apabila anda menghantar pertanyaan kepada kami — dan mengapa kami tidak teragak-agak untuk mencadangkan sokongan paip pra-penebat untuk talian sejuk atau kasut berpandu untuk larian lurus yang panjang yang memerlukan pergerakan paksi terkawal.
Kami menyimpan inventori luas keluli karbon, keluli tahan karat dan bahagian plat keluli aloi, paip dan struktur supaya kami boleh mengubah fabrikasi sokongan paip dengan cepat. Jadual di bawah menyenaraikan bahan yang paling kerap kami gunakan:
| Jenis Sokongan | Bahan Biasa | Pilihan Penamat Permukaan |
|---|---|---|
| Pengapit paip & kuk | Keluli karbon A36, SS304 | Dicat, tergalvani, atau kosong |
| Kasut paip (dikimpal) | Keluli karbon asas A105 / A36, kasut SS304 | Primer oksida merah, celup panas bergalvani |
| Plat slaid & pad PTFE | Sandaran keluli karbon, terikat PTFE | 25% PTFE berisi kaca, berlesung pipit untuk pelinciran |
| Panduan menyokong | Keluli struktur Q235B | Cat epoksi, primer yang kaya dengan zink |
| Sokongan Trunnion & dummy | Paip lancar + penutup palsu | Mengikut kelas paip |
| Penyangkut batang & clevises | Keluli 45#, SS304 | Bersalut zink, bergalvani elektro |
Semua kimpalan struktur dijalankan oleh pengimpal bertauliah, dan kami melakukan pemeriksaan visual dan dimensi pada setiap sokongan sebelum ia meninggalkan kedai. Jika projek anda memerlukan NDT (PT, MT atau UT) pada kimpalan tertentu, kami boleh memasukkannya ke dalam skop.
Kami bekerja mengikut kod antarabangsa berikut setiap hari:
ANSI/MSS SP‑58 – Sokongan dan Penyangkut Paip
ASME B31.3 dan B31.1 – Proses dan Paip Kuasa
ASME Bahagian IX – Kelayakan kimpalan
EN 1090 – Keluli struktur (jika diperlukan untuk penandaan CE)
GB/T 17116 – piawaian kebangsaan China
Sistem ISO 9001:2015 kami meliputi keseluruhan rantaian pembuatan, dan kebolehkesanan bahan dikekalkan daripada nombor haba keluli mentah kepada tag pemasangan sokongan akhir.
S1: Bolehkah anda memadankan lukisan standard sokongan paip sedia ada kami?
Ya, begitulah cara kebanyakan pesanan kami masuk. Hantarkan kepada kami lukisan sokongan standard anda, isometrik atau hanya jadual sokongan paip bertanda, dan kami akan mengada-adakan dimensi yang tepat tersebut. Kami kerap bekerja dengan perpustakaan standard EPC.
S2: Apakah perbezaan antara kasut paip dan penyokong paip?
Dalam perbualan harian, orang sering menggunakan istilah secara bergantian. Tegasnya, kasut paip ialah jenis sokongan paip tertentu — profil keluli yang dikimpal ke bahagian bawah paip untuk menaikkannya daripada keluli struktur. Sokongan paip ialah keluarga yang lebih luas yang merangkumi kasut, pengapit, pemandu, trunnion, dan pemasangan rod penyangkut. Kami mengeluarkan kedua-dua kasut paip dan pemasangan sokongan paip lengkap.
S3: Bagaimanakah anda mengendalikan talian terlindung atau sejuk?
Untuk garisan terlindung panas, kami meningkatkan ketinggian kasut untuk membersihkan penebat. Untuk talian sejuk atau kriogenik, kami membekalkan penyokong paip pra-tertebat dengan blok buih tegar yang diikat ke dalam kasut untuk mengelakkan pemindahan sejuk dan pemeluwapan. Beritahu kami ketebalan dan bahan penebat, dan kami akan mereka bentuk kasut dengan sewajarnya.
S4: Apakah masa utama anda untuk kumpulan sokongan paip?
Sokongan keluli karbon standard: 15–25 hari, bergantung pada kuantiti. Keluli tahan karat atau pemasangan besar dan kompleks: 25–35 hari. Untuk pesanan pukal yang terikat dengan jadual projek, kami boleh fasa penghantaran untuk memadankan urutan pembinaan anda.
S5: Adakah anda juga membekalkan plat benam struktur dan tiang T?
Kami boleh, jika projek anda memerlukannya. Biasanya, penyokong paip adalah antara muka antara paip dan struktur. Jika anda memerlukan plat benam, plat asas atau keluli T-post juga, kami boleh membungkus semuanya bersama-sama, yang memudahkan logistik tapak.
Sokongan paip mungkin tidak mempunyai bahagian yang bergerak, tetapi kami masih menjalankan proses kawalan kualiti berstruktur:
Pengesahan bahan masuk terhadap sijil kilang
Pemeriksaan dimensi selepas memotong dan menggerudi
Pemeriksaan pemasangan sebelum mengimpal
Pemeriksaan kimpalan visual, ditambah NDT tambahan jika dinyatakan
Pemeriksaan dimensi dan sudut pada pemasangan siap
Kemasan permukaan dan pemeriksaan salutan
Setiap penghantaran disertakan dengan nota penghantaran yang menyenaraikan setiap sokongan mengikut nombor tegnya, jadi pasukan tapak anda boleh memadankan bahagian dengan lukisan isometrik tanpa meneka.
Beberapa penyokong paip meninggalkan kilang kami sebagai bahagian standard sepenuhnya. Penyesuaian biasa termasuk:
Ketinggian kasut dilanjutkan untuk penebat tebal atau kalis api
Tapak gelongsor boleh laras dengan pad PTFE untuk gelongsor geseran rendah
Perkakasan keluli tahan karat untuk pemasangan luar pesisir dan pantai
Penarafan beban khas — kami telah membina penyokong paip untuk talian berlubang besar yang membawa paip berdiameter 40 inci
Pengapit anti-getaran dengan lapisan neoprena untuk paip pemampat salingan
Sokongan aloi suhu tinggi untuk relau dan talian pembaharu
Anda tidak terhad kepada apa yang terdapat dalam katalog. Hantarkan keperluan anda kepada kami, dan kami akan mencipta apa yang anda perlukan.
Beberapa perkara yang telah kami ambil selama bertahun-tahun yang mungkin membantu anda:
Jika paip anda akan diuji hidro, pastikan penyokong paip direka untuk berat banjir. Banyak kegagalan sokongan berlaku semasa ujian, bukan semasa operasi.
Pada rak paip yang panjang, elakkan panduan yang berlebihan. Tinggalkan ruang untuk pergerakan paksi. Kami boleh memasukkan plat gelongsor dengan pekali geseran yang diketahui ke dalam reka bentuk kasut kami untuk memastikan beban tindak balas dalam had tegasan paip anda.
Jika sokongan paip akan terdedah kepada kebakaran, nyatakan salutan tahan api atau reka bentuk yang tidak akan runtuh dalam tempoh penarafan kebakaran yang diperlukan. Kami boleh memberi nasihat tentang pilihan praktikal.
Untuk paip keluli tahan karat, sentiasa gunakan komponen sokongan keluli tahan karat atau sekurang-kurangnya pelapik bukan logam (PTFE atau neoprena) untuk mengelakkan kakisan galvanik pada titik sentuhan.
Kami bukan pengedar yang memilih bahagian daripada gudang. Kami ialah kilang yang memotong keluli, memasang kimpalan, permukaan sentuhan mesin, menggunakan salutan dan menghantar terus ke tapak atau penyatuan anda. Pasukan kami telah melihat kegagalan sokongan paip yang mencukupi di lapangan untuk mengetahui bahawa sedikit penjagaan tambahan semasa fabrikasi membuat perbezaan yang besar.
Sama ada anda memerlukan dua puluh kasut mudah dikimpal atau dua ratus sokongan berpandu kompleks dengan plat slaid, kami akan memberikan anda harga terus dari kilang, jadual penghantaran yang realistik dan satu set lukisan fabrikasi untuk kelulusan anda sebelum kami mula memotong keluli. Lebih 70% perniagaan kami datang daripada pelanggan yang memesan sekali dan tidak pernah peduli untuk melayakkan pembekal lain.
Jika projek anda yang seterusnya memerlukan sokongan paip, kasut paip atau penyokong paip pra-penebat, hantarkan senarai sokongan atau lukisan standard anda kepada kami. Kami akan mengembalikan sebut harga terperinci, biasanya dalam masa 24 jam. Dan seperti biasa, anda dialu-alukan untuk melawat kilang kami di Yangzhou dan melihat cara kami membina sesuatu.
