Apabila paip industri mesti menampung pengembangan haba sambil menahan beban kejutan secara tiba-tiba,TianshunmenyediakanSnubber Hidraulik untuk Pengekangan Paipdireka untuk membantu mengekalkan kestabilan sistem di bawah keadaan operasi yang mencabar. Peranti sensitif halaju ini membenarkan pergerakan paip secara beransur-ansur semasa operasi biasa dan menyediakan sekatan dinamik apabila anjakan pantas mengancam integriti paip.
Snubber hidraulik ialah peranti penahan dinamik yang penting dalam loji kuasa, kemudahan petrokimia, penapisan dan pemasangan industri lain di mana sistem paip menghadapi daya seismik, tukul air, transien tekanan dan gangguan berkaitan peralatan. Tidak seperti sekatan tegar konvensional, ia menampung pergerakan haba yang perlahan sambil menentang anjakan mendadak dan berkelajuan tinggi. Artikel ini menerangkan prinsip operasi, komponen utama, pertimbangan kejuruteraan, aplikasi dan keperluan penyelenggaraan. Ia juga menggariskan cara memilih peralatan yang sesuai untuk projek penahan paip tertentu dan bagaimana Tianshun boleh menyokong keperluan paip industri.
Snubber hidraulik ialah peranti mekanikal-hidraulik khusus yang menyekat pergerakan pantas dalam sistem paip sambil membenarkan pergerakan yang agak tidak terhad pada halaju rendah. Ia amat berharga dalam pemasangan di mana paip mengembang, mengecut atau beralih semasa kitaran operasi biasa tetapi mesti kekal dikawal semasa peristiwa dinamik yang tidak dijangka.
Snubber hidraulik biasa mengandungi silinder, omboh, rod omboh, bendalir hidraulik, mekanisme kawalan aliran dalaman, pengedap dan sambungan hujung. Apabila paip bergerak perlahan kerana perubahan suhu, bendalir hidraulik mengalir melalui laluan yang ditentukur, membenarkan omboh bergerak. Apabila pergerakan melebihi halaju pengaktifan yang ditetapkan peranti, rintangan hidraulik meningkat dengan ketara, membantu menahan paip.
Snubber hidraulik biasanya berfungsi bersama penyokong galas beban dan bukannya menggantikannya. Penyangkut spring, kasut paip dan sokongan lain membawa berat paip dan menampung pergerakan biasa, manakala snubber memberikan kekangan terhadap beban dinamik tertentu.
Untuk butiran khusus projek, semak maklumat produk Hydraulic Snubbers for Pipe Restraint Tianshun.
Prinsip operasi bergantung pada hubungan antara halaju omboh dan rintangan hidraulik. Peranti bertindak balas secara berbeza kepada anjakan beransur-ansur dan pergerakan mengejut, membantu sistem paip kekal fleksibel semasa operasi biasa tanpa mengorbankan sekatan dinamik.
Paip industri mengalami perubahan dimensi apabila suhu operasi naik dan turun. Semasa pergerakan yang agak perlahan, snubber membenarkan ombohnya bergerak melalui silinder dengan rintangan terhad. Ini membantu mengelakkan sekatan pengembangan dan pengecutan haba yang tidak perlu.
Semasa kejadian seismik, tukul air, perjalanan turbin, atau sementara yang serupa, halaju paip boleh meningkat dengan cepat. Mekanisme hidraulik dalaman snubber menyekat aliran bendalir apabila keadaan pengaktifan yang ditentukan dicapai.
Meningkatkan rintangan hidraulik menjadikan pergerakan omboh selanjutnya menjadi lebih sukar. Peranti kemudian memindahkan daya penahan yang terhasil melalui sambungan pelekapnya ke struktur sokongan, membantu mengehadkan anjakan paip yang berlebihan.
Apabila keadaan sementara reda, mekanisme boleh kembali kepada tingkah laku membenarkan pergerakan biasa, bergantung pada reka bentuk. Saiz, pemasangan dan penyelenggaraan yang betul adalah penting untuk memastikan snubber bertindak balas seperti yang dimaksudkan sepanjang hayat perkhidmatannya.
Snubber hidraulik yang dinyatakan dengan betul menawarkan beberapa kelebihan kejuruteraan untuk sistem paip industri.
Satu had penting ialah snubber hidraulik bukanlah penyelesaian universal untuk setiap masalah getaran. Kesesuaian mereka bergantung pada ciri pergerakan, julat frekuensi, kes beban, dan keperluan prestasi sistem paip. Amplitud rendah, getaran frekuensi tinggi mungkin memerlukan pendekatan kawalan getaran yang berbeza atau pelengkap.
Snubber hidraulik sering dipertimbangkan untuk rangkaian paip kritikal di mana anjakan secara tiba-tiba boleh menjejaskan kesinambungan operasi, integriti peralatan atau keselamatan loji.
Talian wap utama, paip air suapan dan litar bertenaga tinggi lain mungkin mengalami beban dinamik semasa perjalanan peralatan, transien tekanan atau kejadian seismik. Snubber membantu menahan pergerakan apabila keadaan reka bentuk memerlukannya.
Paip proses yang disambungkan kepada pam, pemampat, relau dan peralatan tekanan mungkin terdedah kepada perubahan pantas dalam keadaan operasi. Sekatan yang direka bentuk dengan betul boleh membantu mengawal beban sementara dan melindungi sambungan yang terdedah.
Sistem paip berkaitan keselamatan mungkin memerlukan prestasi sekatan yang didokumenkan dengan teliti, kelayakan alam sekitar dan penilaian seismik. Pemilihan mesti mengikut kod projek dan keperluan kelayakan yang berkenaan dan bukannya bergantung pada penerangan produk am sahaja.
Pemprosesan gas, kemudahan gas asli cecair dan talian pemindahan tekanan tinggi mungkin memerlukan pengaturan sokongan khusus untuk menampung pergerakan operasi sambil mengawal peristiwa dinamik tertentu.
Sambungan pengembangan belos logam dan komponen serupa boleh menjadi sensitif kepada anjakan yang berlebihan atau beban luaran. Snubber yang diletakkan dengan betul boleh membantu mengehadkan pergerakan semasa keadaan sementara yang ditetapkan, dengan syarat susunan sekatan yang lengkap direka bentuk untuk beban sendi dan paip.
Prestasi snubber hidraulik bergantung pada beberapa parameter reka bentuk yang saling berkaitan. Jadual berikut meringkaskan nilai perwakilan yang diterbitkan dalam maklumat produk Tianshun. Keperluan sebenar mesti disahkan untuk model dan projek tertentu.
| Parameter | Julat Perwakilan atau Pilihan | Pertimbangan Kejuruteraan |
|---|---|---|
| Muatan kapasiti | Kira-kira 5 kN hingga 500 kN dan ke atas untuk unit tersuai | Mesti menampung daya kekangan yang dikira dan kes beban yang ditentukan. |
| Pukulan standard | 100, 150, 200, 300, dan 500 mm | Mesti meliputi jangkaan anjakan haba dan toleransi pemasangan. |
| Kelajuan pengaktifan | Biasanya 5–50 mm/s, tertakluk kepada spesifikasi | Mesti membezakan pergerakan paip biasa daripada keadaan dinamik yang memerlukan kekangan. |
| Suhu operasi standard | Kira-kira -40°C hingga +120°C | Sahkan kesesuaian cecair, pengedap dan bahan pada suhu perkhidmatan sebenar. |
| Bahan silinder | Keluli karbon atau keluli aloi pilihan | Pemilihan bergantung pada beban, persekitaran dan spesifikasi projek. |

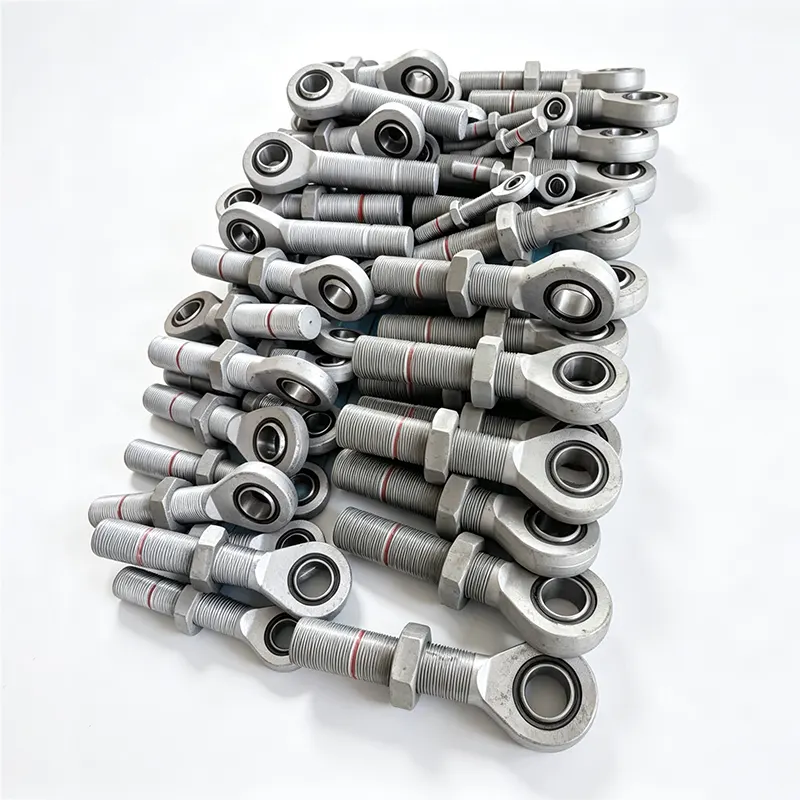

| Tamatkan sambungan | Mata batang, clevis, sambungan bola dan pilihan berulir | Mesti sepadan dengan lampiran struktur dan arah pergerakan yang dibenarkan. |
| Menguji | Ujian fungsional, tekanan dan kebocoran seperti yang dinyatakan | Sahkan rekod pemeriksaan dan dokumentasi yang diperlukan sebelum penerimaan. |
Nilai ini ialah maklumat produk indikatif, bukan pengganti untuk lembaran data yang diluluskan atau pengiraan khusus projek. Untuk nuklear, suhu tinggi atau perkhidmatan kritikal lain, sahkan keperluan kelayakan yang berkenaan terus dengan pengilang.
Memilih snubber hidraulik memerlukan penyelarasan antara analisis tegasan paip, reka bentuk sokongan, antara muka peralatan dan keadaan tapak. Pembelian berdasarkan diameter paip nominal sahaja tidak mencukupi.
Tentukan sama ada sekatan mesti menangani beban seismik, tukul air, pelepasan injap keselamatan, perjalanan peralatan, pergerakan yang disebabkan oleh angin, atau sementara yang lain. Kes beban mengawal menetapkan prestasi kekangan yang diperlukan.
Gunakan analisis tegasan paip yang diluluskan untuk mewujudkan daya yang diperlukan dalam tegangan dan mampatan. Periksa penarafan snubber, kekuatan lampiran, keluli struktur, kimpalan dan komponen paip yang disambungkan sebagai sebahagian daripada laluan beban yang lengkap.
Tetapkan perjalanan terma panas-ke-sejuk yang dijangkakan, kedudukan pemasangan, dan kemungkinan anjakan di bawah keadaan operasi yang berkenaan. Strok yang mencukupi membantu mengelakkan sentuhan akhir perjalanan yang tidak diingini dan gangguan dengan pergerakan paip biasa.
Halaju pengaktifan mestilah sesuai untuk julat pergerakan normal yang dijangkakan dan peristiwa dinamik yang memerlukan kekangan. Penentukuran yang salah boleh mengakibatkan rintangan yang tidak diingini semasa operasi rutin atau tindak balas yang tidak mencukupi semasa sementara.
Semak suhu ambien dan paip, pendedahan kakisan, kelembapan, keserasian bendalir dan sebarang keperluan khas alam sekitar. Aplikasi khusus mungkin memerlukan bahan, pengedap, salutan pelindung atau ujian kelayakan yang dipertingkatkan.
Kenal pasti kod reka bentuk yang mengawal dan spesifikasi projek. Bergantung pada aplikasi, ini mungkin termasuk keperluan yang berkaitan daripada ASME B31.1, ASME B31.3, standard MSS atau spesifikasi perkhidmatan nuklear. Sahkan edisi tepat, kebolehgunaan dan skop kelayakan yang diperlukan dengan jurutera yang bertanggungjawab.
Untuk mendapatkan maklumat tambahan tentang peralatan sokongan pelengkap, terokai sokongan spring malar Tianshun dan semak cara komponen yang dipilih boleh berfungsi bersama dalam sistem sokongan paip yang diselaraskan.
Malah snubber hidraulik yang dipilih dengan betul boleh berprestasi buruk jika ia dipasang dengan tidak betul atau diselenggara dengan tidak mencukupi. Pemasangan dan pemeriksaan hendaklah mengikut arahan pengilang dan dokumentasi projek yang diluluskan.
Pemeriksaan harus mempertimbangkan kebocoran bendalir hidraulik, kakisan, kerosakan rod omboh, sambungan longgar, pengedap rosak, anjakan tidak normal, dan bukti gangguan mekanikal. Sebarang keadaan luar biasa hendaklah dinilai mengikut arahan perkhidmatan pengilang.
Selang pemeriksaan dan jadual baik pulih mesti mencerminkan manual peralatan, persekitaran operasi, sejarah peristiwa dan keperluan projek. Panduan terbitan Tianshun menunjukkan pemeriksaan pada selang masa kira-kira tiga hingga lima tahun dan kemungkinan baik pulih sekitar sepuluh tahun di bawah keadaan perkhidmatan biasa; ini harus dianggap sebagai panduan umum dan bukannya keperluan sejagat. Aplikasi kritikal keselamatan mungkin memerlukan jadual yang berbeza.
Selepas kejadian seismik yang ketara atau sementara berdasarkan reka bentuk lain, periksa sistem kekangan mengikut prosedur tapak yang berkenaan sebelum mengembalikan peralatan yang terjejas kepada perkhidmatan.
Tujuan utamanya adalah untuk membenarkan pergerakan paip perlahan semasa keadaan operasi biasa sambil mengehadkan anjakan pantas yang disebabkan oleh peristiwa dinamik tertentu. Ini membantu mengawal beban yang dihantar ke paip, peralatan yang disambungkan dan struktur sokongan.
Penyangkut spring menyokong berat paip sambil menampung pergerakan terma. Snubber hidraulik terutamanya menyediakan sekatan dinamik dan secara amnya tidak menggantikan fungsi galas beban sokongan. Kedua-duanya boleh digunakan dalam sistem paip yang sama untuk tujuan kejuruteraan yang berbeza.
Mulakan dengan analisis tegasan paip yang diluluskan dan kenal pasti kes beban dinamik yang mengawal. Pemilihan mesti mempertimbangkan daya kekangan, tegangan dan kapasiti mampatan, lejang, beban pelekap, dan kekuatan sistem lampiran lengkap.
Banyak snubber hidraulik menyokong pemasangan mendatar, menegak atau condong, tetapi orientasi yang dibenarkan bergantung pada reka bentuk. Sahkan arahan pengilang, konfigurasi pelekap dan sebarang sekatan khusus projek sebelum pemasangan.
ya. Pemeriksaan hendaklah meliputi kebocoran, kakisan, keadaan rod, sambungan, dan prestasi fungsi yang berkenaan. Jadual pemeriksaan dan baik pulih hendaklah mengikut panduan pengilang dan keperluan operasi pemasangan.
Tidak. Ia bertujuan untuk menghalang pergerakan pantas dan beban sementara yang ditentukan. Getaran amplitud rendah dan frekuensi tinggi berterusan mungkin memerlukan analisis tambahan dan langkah kawalan getaran yang lain.
Sediakan kapasiti beban yang diperlukan, lejang, suhu operasi dan ambien, halaju pengaktifan, orientasi pelekap, sambungan hujung, tekanan paip atau lukisan sokongan, keadaan persekitaran dan piawaian projek yang berkenaan. Butiran ini membantu pengilang menilai konfigurasi yang sesuai.
Snubber hidraulik untuk penahan paip memainkan peranan penting dalam sistem paip perindustrian yang mesti menampung pergerakan terma rutin sambil menentang daya dinamik secara tiba-tiba. Pemilihan yang betul bergantung pada beban yang dikira, keperluan lejang, ciri pengaktifan, butiran pemasangan, keserasian bahan, dan reka bentuk dan piawaian kelayakan yang berkenaan. Mengintegrasikan snubber dengan sokongan paip dan komponen pengembangan yang sesuai membantu mewujudkan sistem sekatan yang diselaraskan daripada bergantung pada satu peranti untuk menyelesaikan setiap masalah pergerakan.
Tianshun menyokong projek perpaipan industri dengan penyelesaian snubber hidraulik dan produk sokongan saluran paip yang berkaitan. Jika anda merancang pemasangan baharu, menaik taraf sistem sekatan sedia ada, atau mendapatkan peralatan tersuai untuk keadaan operasi yang menuntut, sediakan keperluan teknikal anda danhubungi kamiuntuk membincangkan konfigurasi yang sesuai, pertimbangan kejuruteraan dan pilihan sebut harga khusus projek.
