Penyangkut spring boleh ubah, juga dikenali sebagai penyokong spring berubah-ubah, adalah jenis sokongan paip yang paling banyak digunakan dalam sistem paip industri. Ia memberikan daya sokongan yang berbeza secara berkadar dengan pesongan spring apabila paip bergerak secara menegak disebabkan pengembangan atau pengecutan haba. Untuk aplikasi di mana anjakan haba adalah sederhana dan jumlah variasi beban yang terkawal boleh diterima, penyangkut spring berubah-ubah menawarkan penyelesaian yang kos efektif dan padat berbanding dengan sokongan spring malar.

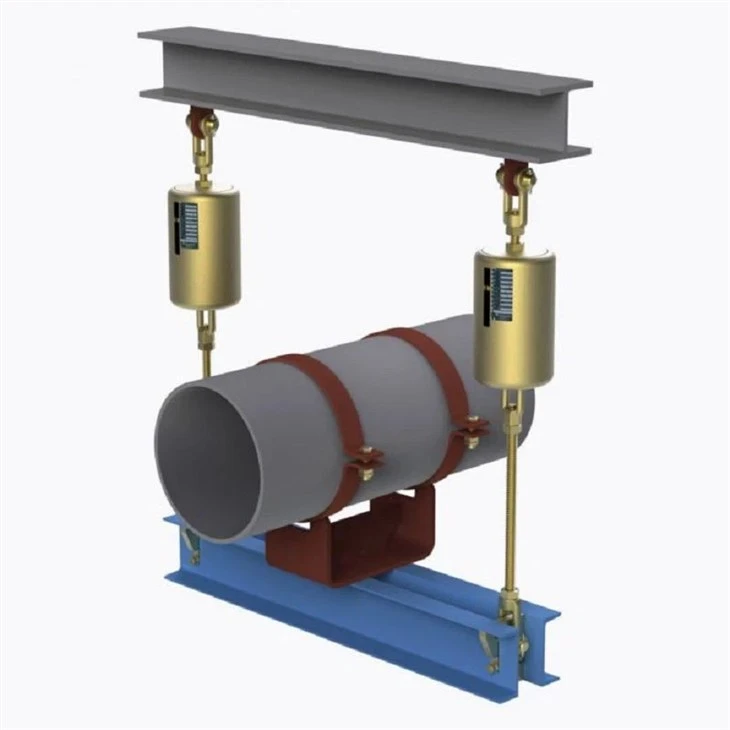

Dikilangkan olehTeknologi Saluran Paip Yangzhou Tianshun, penyangkut spring berubah-ubah kami menggunakan spring gegelung keluli aloi gred tinggi yang ditempatkan dalam selongsong keluli yang teguh. Apabila paip bergerak ke atas atau ke bawah dari kedudukannya yang dipasang, spring memampatkan atau memanjang dengan sewajarnya, menukar daya tindak balas dalam perkadaran terus dengan jarak perjalanan dan kadar spring. Setiap unit ditentukur di kilang kepada beban sejuk, beban panas dan arah perjalanan yang ditentukan, memastikan prestasi boleh diramal daripada pemasangan melalui operasi.
| Jadual Spesifikasi Penyangkut Spring Pembolehubah | Contoh |
| Jenis / Konfigurasi Penyangkut | Jenis A, B, C, D, E, F, G |
| Saiz Spring / No. | No. 0 - No. 22 |
| Julat Perjalanan | 30mm, 60mm, 90mm, 120mm 180 mm |
| Beban Operasi | 0.2 kN - 400 kN |
| Beban Terpasang (Beban Sejuk) | kN / kgf |
| Beban Pengendalian (Beban Panas) | kN / kgf |
| Arah Pergerakan | Atas / Bawah |
| Kebolehubahan (%) | ≤ 25% (Standard) |
| Rawatan Permukaan | Galv Panas Dip/ Dicat |
| Bahan Perumahan | Keluli Karbon (Q235/Q355) |
Parameter utama apabila memilih penyangkut spring berubah-ubah ialah peratusan variasi beban — perbezaan antara beban sejuk dan panas dibahagikan dengan beban kendalian. Kebanyakan spesifikasi kejuruteraan memerlukan nilai ini kekal di bawah 25% untuk perkhidmatan am dan di bawah 6% untuk sambungan peralatan kritikal. Jika anjakan cukup besar sehingga variasi beban akan melebihi had yang boleh diterima, penyangkut spring malar ditetapkan sebaliknya.
Sokongan spring pembolehubah standard kami direka bentuk untuk mengekalkan variasi beban dalam had projek biasa merentas julat kerja penuh mereka, dan setiap unit ditandakan dengan jelas dengan kadar spring, tetapan beban sejuk dan arah perjalanan untuk pemasangan dan pentauliahan yang mudah.
Kami menawarkan penyangkut spring berubah-ubah dalam berbilang konfigurasi pelekap termasuk reka bentuk yang digantung atas, dipasang di tapak dan dilekap sisi, meliputi kapasiti beban daripada kira-kira 0.02 kN hingga 40 kN merentas saiz spring standard. Julat perjalanan standard termasuk 30 mm, 60 mm, 90 mm, 120 mm dan 150 mm, dengan perjalanan khas tersedia atas permintaan.
Elemen spring dihasilkan daripada keluli spring 60Si2Mn atau 50CrVA, dan perumah tersedia dalam kemasan tergalvani celup panas, dicat epoksi atau keluli tahan karat untuk persekitaran yang menghakis. Unit standard dinilai untuk suhu operasi ambien dari -20°C hingga +200°C, dengan pilihan spring aloi suhu tinggi tersedia untuk aplikasi haba melampau seperti relau dan paip dandang.
Setiap sokongan spring berubah-ubah dipasang dengan skala perjalanan, penunjuk beban, dan plat henti atas dan bawah. Sambungan rod berulir di bahagian atas dan bawah membolehkan pelarasan menegak yang mudah semasa pemasangan, dan tetapan beban boleh disahkan di tapak terhadap data papan nama.
Penyangkut spring berubah-ubah kami dihasilkan mengikut GB/T 17116.1/.2/.3 dan boleh ditukar ganti sepenuhnya dengan piawaian antarabangsa termasuk MSS SP-58, ASME B31.1, ASME B31.3 dan EN 13480-3. Kebolehkesanan bahan dikekalkan sepanjang pengeluaran, dan semua spring menjalani pratetap dan ujian beban sebelum pemasangan.
Untuk projek khusus, kami membekalkan penyangkut spring keluli tahan karat, pemasangan sokongan paip bertebat, dan unit dengan salutan khas untuk perkhidmatan luar pesisir, marin atau penyahgaraman. Kami juga mengeluarkan sokongan paip pra-tertebat dan penyokong kasut paip yang berintegrasi terus dengan rangkaian penyangkut spring berubah-ubah kami untuk penyelesaian sokongan talian lengkap.
Sokongan spring boleh ubahdipasang pada hampir setiap jenis proses dan paip utiliti di mana pergerakan terma menegak berlaku. Aplikasi biasa termasuk saluran wap dan air suapan loji kuasa, paip proses penapisan, gelung penukar haba loji kimia, rangkaian pemanasan daerah dan sistem HVAC di bangunan komersial yang besar. Ia juga digunakan bersama penyokong paip tegar pada garisan di mana hanya titik terpilih memerlukan pampasan pergerakan.
Untuk sistem paip dengan beban dinamik seperti tukul air, kejadian seismik atau getaran pam, penyangkut spring berubah-ubah selalunya digabungkan dengan snubber hidraulik yang menghalang pergerakan dinamik sambil membenarkan anjakan haba percuma. Apabila pertumbuhan haba terlalu besar untuk unit berubah-ubah, kami mengesyorkan anda menaik taraf kepada penyangkut spring malar di titik sokongan khusus tersebut.
Portfolio sokongan paip kami yang lebih luas termasuk penyokong spring tetap, penyangkut dan tupang tegar, penyokong kasut paip, penyokong paip pra-tertebat untuk talian sejuk dan kriogenik, dan snubber hidraulik. Untuk sistem paip yang juga memerlukan penyerapan pergerakan paksi, sisi atau sudut, kami mengeluarkan sambungan pengembangan belos logam, sambungan pengembangan getah dan sambungan pengembangan fabrik yang boleh ditentukan bersama-sama penyokong spring kami sebagai penyelesaian sumber tunggal.
Setiap penyangkut spring berubah-ubah diuji beban dan disahkan secara dimensi dalam kemudahan ujian dalaman kami sebelum penghantaran, di bawah sistem pengurusan kualiti ISO 9001:2015 kami. Kami menyokong pelanggan daripada pemilihan spring awal dan pengiraan beban melalui panduan pemasangan dan perkhidmatan selepas jualan. Pertanyaan menerima maklum balas dalam masa 24 jam, dan masa utama pengeluaran standard berkisar antara 10 hingga 20 hari bekerja bergantung pada volum dan konfigurasi. Dengan lebih 14 tahun membekalkan sokongan paip dan sambungan pengembangan kepada projek di lebih 45 negara, kami menyampaikan kedua-dua unit standard katalog dan kejuruteraan tersuai kepada kontraktor EPC dan pengguna akhir di seluruh dunia.
Apakah maksud "peratusan variasi beban" pada sokongan spring berubah-ubah?
Variasi beban ialah perbezaan antara beban sejuk (dipasang) dan beban panas (operasi), dinyatakan sebagai peratusan beban pengendalian. Ia ditentukan oleh kadar spring didarab dengan perjalanan haba, dibahagikan dengan beban operasi. Kebanyakan spesifikasi projek mengehadkan nilai ini kepada 25% maksimum untuk paip standard.
Bolehkah penyangkut spring berubah-ubah dipasang dalam sebarang orientasi?
Tidak. Penyangkut spring boleh ubah direka untuk pergerakan menegak dan mesti dipasang dengan paksi spring menegak. Pemasangan mendatar atau bersudut akan menyebabkan pengikatan, pemindahan beban yang salah dan kehausan pramatang. Untuk beban mendatar atau pengekangan sisi, tupang tegar, kasut paip atau snubber hendaklah dinyatakan secara berasingan.
Apakah suhu maksimum penyangkut spring berubah-ubah anda boleh mengendalikan?
Unit keluli karbon standard dengan spring keluli aloi dinilai untuk perkhidmatan berterusan sehingga lebih kurang 200°C. Untuk paip bersuhu lebih tinggi seperti talian stim tekanan tinggi atau sambungan dandang, kami menawarkan bahan spring suhu tinggi dan konfigurasi sokongan bertebat. Hubungi pasukan kejuruteraan kami dengan keadaan operasi anda untuk pemilihan bahan yang betul.
Adakah anda menyediakan pengiraan pemilihan musim bunga?
ya. Pasukan kejuruteraan kami boleh membantu dengan pemilihan spring jika anda menyediakan saiz paip, berat operasi, magnitud dan arah anjakan haba, dan sebarang keperluan spesifikasi projek. Kami juga boleh menyemak jadual sokongan sedia ada dan mengesyorkan pembolehubah yang sesuai atau sokongan musim bunga malar untuk setiap lokasi.
Apakah masa utama untuk penyangkut spring berubah-ubah standard?
Unit katalog standard biasanya dihantar dalam masa 10 hingga 20 hari bekerja, bergantung pada saiz pesanan dan beban pengeluaran semasa. Kemasan tersuai, perjalanan khas atau konfigurasi keluli tahan karat mungkin menambah beberapa hari tambahan. Penghantaran dipercepatkan boleh dibincangkan pada masa pesanan.
Dokumentasi apa yang disertakan dengan pesanan?
Bekalan standard termasuk senarai pembungkusan dan papan nama produk dengan nombor spring, rating beban dan data perjalanan. Laporan ujian bahan (MTR), rekod penentukuran beban spring, dan laporan pemeriksaan dimensi boleh disediakan atas permintaan. Pemeriksaan pihak ketiga oleh badan yang diberi kuasa juga tersedia untuk projek yang memerlukannya.
Bolehkah anda membekalkan pemasangan sokongan paip lengkap termasuk kasut paip dan pengapit?
betul-betul. Kami membekalkan penyangkut spring berubah-ubah sebagai unit kendiri atau sebagai set sokongan yang dipasang sepenuhnya termasuk pengapit paip, penyokong kasut paip, turnbuckle, rod berulir dan perkakasan sambungan struktur. Pemasangan sokongan paip pra-tertebat untuk perkhidmatan sejuk atau kriogenik juga tersedia sebagai satu pakej sedia untuk dipasang.
