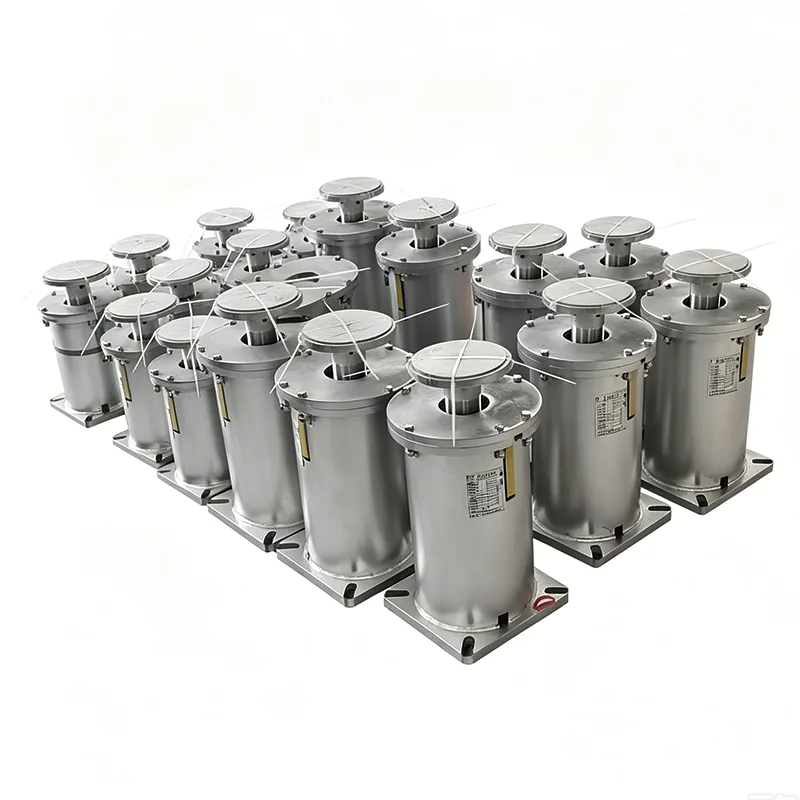

Sokongan Spring Boleh Ubah Boleh Laras Untuk Pergerakan Terma Saluran Paip Dengan Beban Berubah

Tidak setiap paip memerlukan daya sokongan yang berterusan. Malah, kebanyakan talian yang kami berurusan — proses paip, pengepala utiliti, saluran air penyejuk — berfungsi dengan baik dengan sokongan spring berubah-ubah. PadaTianshun, kami telah membekalkan unit spring berubah-ubah dari kilang Yangzhou kami selama 14 tahun, dan ia mungkin jenis sokongan spring yang paling biasa yang kami hantar. Jika anda telah melalui rak paip loji janakuasa atau kilang penapisan, kemungkinan tin spring yang anda lihat tergantung pada keluli atau duduk di tiang-T ialah penyokong spring berubah-ubah.

Spesifikasi Teknikal Produk

Jadual Spesifikasi Penyangkut Spring Pembolehubah	Contoh
Jenis / Konfigurasi Penyangkut	Jenis A, B, C, D, E, F, G
Saiz Spring / No.	No. 0 - No. 22
Julat Perjalanan	30mm, 60mm, 90mm, 120mm 180 mm
Beban Operasi	0.2 kN - 400 kN
Beban Terpasang (Beban Sejuk)	kN / kgf
Beban Pengendalian (Beban Panas)	kN / kgf
Arah Pergerakan	Atas / Bawah
Kebolehubahan (%)	≤ 25% (Standard)
Rawatan Permukaan	Galv Panas Dip/ Dicat
Bahan Perumahan	Keluli Karbon (Q235/Q355)

Ideanya adalah mudah: apabila paip bergerak ke atas atau ke bawah disebabkan oleh pengembangan haba, spring di dalam memampatkan atau mengendur, dan daya sokongan berubah sedikit. Itulah bahagian "pembolehubah". Perubahan daya boleh diramal dan kekal dalam julat yang telah dibenarkan oleh jurutera tekanan paip anda. Apabila variasi beban yang dibenarkan ialah, katakan, 15% atau 20%, tidak perlu berbelanja tambahan untuksokongan musim bunga berterusan. Anda mendapat fungsi yang sama — penyerapan perjalanan menegak, pembawa berat — pada kos yang lebih rendah dan dengan reka bentuk yang lebih ringkas dan padat. Itulah sebabnya spesifikasi projek sering menyenaraikan sokongan spring berubah-ubah sebagai lalai, hanya memanggil jenis tetap untuk titik ikatan kritikal.

Sokongan Spring Pembolehubah dalam Gambaran Lebih Besar

Pada rak paip, sokongan spring berubah-ubah jarang terletak dengan sendirinya. Ia biasanya berfungsi bersama-sama dengan penyokong paip tegar dan kasut paip yang mengambil berat mati dan membimbing paip. Spring berubah-ubah mengendalikan pergerakan menegak. Apabila elemen spring yang sama dipasang pada pemasangan bersambung atas yang tergantung dari keluli atas, keseluruhan persediaan sering dipanggil penyangkut spring — ia masih merupakan mekanisme spring berubah-ubah, hanya dipasang terbalik. Dan pada talian sejuk bertebat, anda akan sering melihat sokongan spring dipasangkan dengan sokongan paip pra-tertebat pada titik hubungan paip, jadi penebat tidak hancur dan paip sejuk tidak berpeluh.

Apa yang ada di dalam Sokongan Spring Boleh Ubah

Kami memastikan reka bentuk kami ringkas dan teguh. Berikut ialah melihat bahan binaan biasa yang kami gunakan:

Komponen	bahan	Mengapa Kami Menggunakannya
Spring gegelung	Keluli spring 60Si2MnA atau 50CrVA	Hayat keletihan yang panjang, pratetap dan diuji beban
Perumahan (tin)	Keluli karbon Q235B, dicat biru RAL 5015	Kukuh, boleh dikimpal, tahan cuaca
Penutup spring / bebibir beban	Q235B atau keluli palsu 20#	Memindahkan beban paip ke spring sama rata
Penunjuk & skala perjalanan	Keluli tahan karat atau aluminium anod	Bacaan yang jelas, tidak akan berkarat
Sambungan bawah (sendal berulir atau bebibir)	Keluli karbon A105	NPT standard atau bebibir setiap permintaan

Semua wayar spring disertakan dengan sijil ujian kilang. Kami menembak spring dan pratetapkannya sebelum pemasangan — yang menyingkirkan sebarang set awal dan memastikan lengkung pesongan beban sepadan dengan data reka bentuk.

Piawaian yang Kami Berusaha

ANSI/MSS SP-58 – mengawal reka bentuk sokongan paip dan pembuatan

ASME B31.3 – perpaipan proses, dirujuk secara meluas oleh EPC

GB/T 17116 – Standard Cina untuk penyangkut paip dan penyokong

EN 10204 3.1 pensijilan bahan sebagai standard untuk pesanan eksport

Kilang kami menjalankan sistem pengurusan kualiti ISO 9001:2015. Setiap langkah, daripada keluli masuk ke ujian beban akhir, didokumenkan.

Soalan Lazim

S1: Berapa banyak variasi beban yang perlu saya jangkakan?

Biasanya antara 10% dan 25% daripada beban panas, bergantung pada kekakuan spring dan perjalanan paip. Laporan tekanan paip anda akan memberitahu anda apakah variasi yang dibenarkan. Jika laporan menunjukkan had yang ketat — katakan di bawah 5% — pada masa itulah anda akan beralih kepada sokongan spring berterusan. Untuk semua yang lain, pembolehubah adalah baik.

S2: Apakah maklumat yang anda perlukan untuk memilih atau memetik sokongan spring berubah-ubah?

Hantarkan kepada kami beban panas, beban sejuk dan jumlah serta arah pergerakan menegak (naik atau turun). Lukisan sokongan paip bertanda atau isometrik tekanan membantu. Kami akan memilih saiz dan siri spring yang betul, dan menghantar helaian data kepada anda dengan semua nilai yang dikira sebelum kami mula membuat.

S3: Adakah sokongan spring berubah-ubah anda boleh ditukar ganti dengan jenama lain?

Dari segi fungsi, ya. Kami boleh memadankan julat muatan dan dimensi sampul surat kepada siri industri yang paling biasa (Jenis A, B, C, D, E, F, G mengikut MSS SP-58). Jika projek anda sudah mempunyai nombor bahagian vendor tertentu, berikan kami nombor itu dan kami akan merujuk silang. Harap maklum bahawa perbezaan dimensi kecil mungkin wujud — kami akan membenderakannya sebelum anda memesan.

S4: Apakah masa penghantaran biasa?

Unit julat beban standard: 20–25 hari. Jika anda memerlukan perumah bukan standard, cat khas atau trim keluli tahan karat, biarkan 30–40 hari. Kami menyimpan stok yang baik bagi gegelung spring biasa dan komponen tin, yang mempercepatkan keadaan.

S5: Bolehkah saya mendapatkan sampel prototaip atau pra-pengeluaran?

ya. Untuk projek besar, kami boleh membina satu atau dua unit sampel untuk kelulusan sebelum memulakan pengeluaran penuh. Kos sampel selalunya boleh dikreditkan terhadap pesanan utama.

Ujian Beban Bukan Pilihan

Setiap sokongan spring berubah-ubah yang keluar dari pintu diuji beban. Kami menetapkan spring kepada beban sejuk yang ditentukan, kemudian menjalankannya melalui perjalanan penuh beberapa kali, memeriksa beban pada kedua-dua kedudukan sejuk dan panas. Skala perjalanan ditentukur dan dikunci. Sijil ujian yang meringkaskan nilai muatan sebenar disertakan dalam dokumentasi penghantaran. Pemeriksaan pihak ketiga oleh SGS, Bureau Veritas atau TÜV tersedia atas permintaan anda.

Penyesuaian Kami Lakukan Setiap Hari

Sesetengah pelanggan berpendapat sokongan spring berubah-ubah ialah item katalog tulen. Mengikut pengalaman kami, mungkin separuh daripada apa yang kami bekalkan mempunyai beberapa sentuhan tersuai:

Panjang perjalanan bukan standard (kami telah melakukan 200mm+ pada unit berubah-ubah)

Ketinggian perumahan yang dilanjutkan atau dikurangkan agar sesuai dengan ruang terhad

Perumahan dan perkakasan keluli tahan karat untuk persekitaran luar pesisir atau kimia

Salutan khas: sistem cat laut luar pesisir, cat aluminium suhu tinggi

Reka bentuk dwi-spring untuk beban berat dalam tin padat

Beg angkat, sel beban atau transduser kedudukan terbina dalam

Hanya beritahu kami rupa pemasangan dan kami akan membuat reka bentuk praktikal.

Nota Dunia Sebenar Dari Tingkat Kilang

Berikut ialah beberapa perkara yang telah kami pelajari tentang penghantaran sokongan spring berubah-ubah kepada projek di seluruh dunia:

Jika anjakan paip anda ke atas, pastikan sokongan boleh menampung beban sejuk ke atas tanpa spring akan longgar. Kami akan menyemaknya sebagai sebahagian daripada pilihan kami.

Pada rak paip luaran, nyatakan galvanizing hot-dip atau sistem cat yang baik. Cat biru standard kilang baik di dalam rumah, tetapi selepas beberapa musim monsun, keluli karbon akan menunjukkan karat. Sedikit tambahan pada salutan menjimatkan banyak aduan tapak.

Sentiasa periksa kelegaan di sekitar perumahan spring. Kadangkala lokasi sokongan ketat antara dua ahli struktur, dan diameter tin piawai tidak sesuai. Beritahu kami lebih awal, dan kami akan melaraskan reka bentuk.

Mengapa Sumber Sokongan Spring Variable Anda Daripada Tianshun?

Kami bukan orang tengah. Kami mereka bentuk, mengilang, menguji dan menghantar dari kilang kami sendiri di Yangzhou, Jiangsu. Ini bermakna apabila anda bercakap dengan jurutera kami, anda bercakap dengan orang yang sebenarnya membina produk. Sokongan spring berubah-ubah kami telah dipasang di loji kuasa kitaran gabungan, rak paip penapisan, terminal pengegasan semula LNG, unit proses kimia dan kilang keluli. Lebih 70% perniagaan kami berulang — bukan kerana kami yang paling murah, tetapi kerana sokongan kami muncul tepat pada masanya, sepadan dengan helaian data dan tidak menyebabkan sakit kepala semasa pentauliahan.

Jika jadual projek anda padat, kami boleh menyimpan stok spring siap dan memasang ke tetapan beban anda dengan cepat. Untuk pesanan pukal yang besar, kami menawarkan harga terus kilang yang kompetitif dan akan bekerjasama dengan anda pada jadual penghantaran yang sejajar dengan urutan pembinaan anda.

Hantarkan kepada kami lukisan sokongan paip anda, memuatkan data atau hanya penerangan ringkas tentang perkara yang anda perlukan. Kami akan kembali kepada anda dengan sebut harga yang betul — termasuk harga kilang dan masa penghantaran — biasanya dalam masa 24 jam. Dan jika anda ingin melawat kilang dan melihat cara kami membuat ini, anda amat dialu-alukan.
