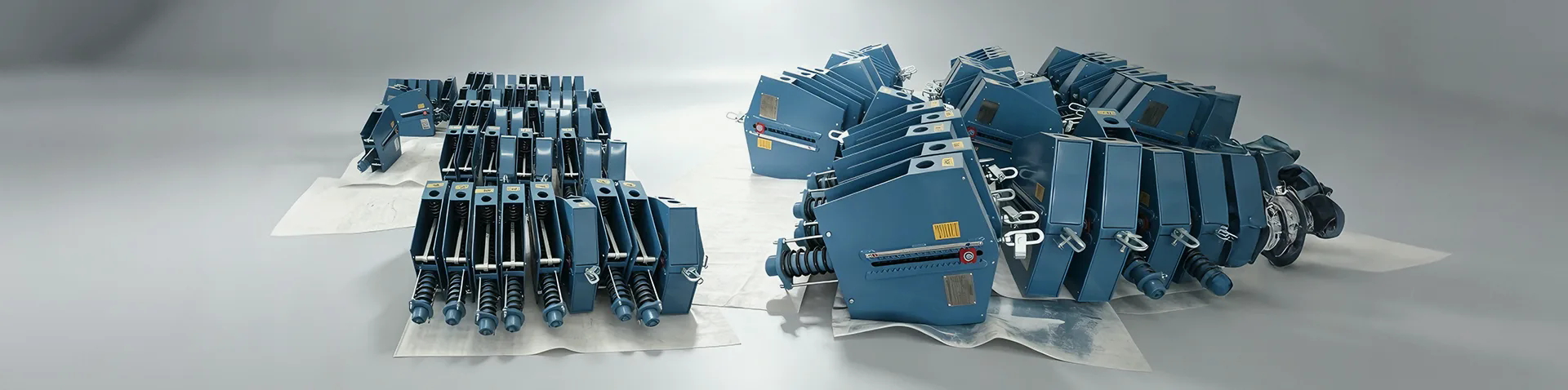

Bagaimanakah Snubber Hidraulik Melindungi Talian Paip daripada Beban Seismik dan Dinamik?

Talian paip ialah talian hayat industri moden, mengangkut minyak, gas, bahan kimia dan air merentasi jarak yang jauh. Walau bagaimanapun, mereka terdedah kepada pelbagai daya luaran, termasuk kejadian seismik, beban angin, tukul air dan lonjakan tekanan. Beban dinamik dan seismik ini boleh menyebabkan kegagalan saluran paip bencana jika tidak diurus dengan betul.snubber hidraulikadalah peranti keselamatan kritikal yang melindungi saluran paip daripada daya ini. Snubber hidraulik, juga dikenali sebagai penekan hentakan atau snubber seismik, ialah peranti mekanikal yang membenarkan pergerakan haba saluran paip yang perlahan dan terkawal sambil mengunci tegar di bawah beban dinamik yang pantas, dengan itu menghalang anjakan dan tekanan yang berlebihan. Di Yangzhou Tianshun Pipeline Technology Co., Ltd., kilang kami telah merekayasa Hidraulik Snubber berprestasi tinggi selama lebih 25 tahun, dan kami telah melihat peranan penting mereka dalam melindungi infrastruktur kritikal di seluruh dunia.

Mekanisme perlindungan snubber hidraulik adalah berdasarkan prinsip mudah tetapi sangat berkesan: penguncian sensitif halaju. Di bawah keadaan operasi biasa, snubber membolehkan saluran paip berkembang dan mengecut secara terma pada kadar yang perlahan, menampung pertumbuhan terma tanpa sekatan. Walau bagaimanapun, apabila kejadian seismik atau beban dinamik secara tiba-tiba berlaku, snubber merasakan peningkatan pesat dalam halaju dan terkunci serta-merta, bertindak sebagai tupang tegar yang menghalang paip dan menghalang pergerakan berlebihan. Tindak balas pantas ini dicapai melalui sistem hidraulik kejuruteraan ketepatan yang merangkumi omboh, silinder yang diisi dengan cecair silikon khusus dan mekanisme injap yang canggih. Snubber Hidraulik kami direka bentuk untuk bertindak balas dalam milisaat, memastikan saluran paip dilindungi daripada kejadian seismik dan dinamik yang paling teruk. Dalam panduan komprehensif ini, kami akan menyelidiki kejuruteraan, hidraulik dan bahan yang menjadikan snubber hidraulik sangat diperlukan untuk keselamatan saluran paip, dan kami akan menyediakan spesifikasi teknikal terperinci dan panduan aplikasi daripada pengalaman luas kilang kami.

Jadual Kandungan

• 1. Apakah Prinsip Kerja Snubber Hidraulik?
• 2. Bagaimana Snubber Hidraulik Mengurangkan Beban Seismik dan Dinamik?
• 3. Apakah Spesifikasi Teknikal Utama Snubber Hidraulik Kami?
• 4. Bagaimanakah Pemasangan dan Penyelenggaraan yang Betul Memastikan Prestasi Snubber?
• Soalan Lazim (FAQ)
• Kesimpulan dan Konsultasi Snubber Tersuai

Apakah Prinsip Kerja Snubber Hidraulik?

Pada terasnya, Hidraulik Snubber ialah peranti penyerap tenaga sensitif halaju yang menyediakan kedua-dua kebebasan pergerakan untuk pengembangan haba dan sekatan tegar di bawah beban dinamik. Peranti ini terdiri daripada silinder yang diisi dengan cecair silikon berkelikatan tinggi, omboh dengan laluan orifis yang direka khas, dan pemasangan injap sehala dengan spring. Di bawah pergerakan haba perlahan yang normal, omboh bergerak melalui bendalir pada halaju rendah, membenarkan bendalir mengalir melalui orifis dan injap sehala dengan rintangan yang minimum. Pergerakan bebas ini, biasanya kurang daripada 100 mm/saat, menampung pengembangan haba tanpa mengenakan beban yang ketara pada saluran paip. Walau bagaimanapun, apabila peristiwa dinamik seperti gempa bumi atau tukul air menghasilkan pergerakan halaju tinggi, aliran bendalir melalui orifis menjadi sangat terhad disebabkan oleh penurunan tekanan merentasi omboh. Injap sehala menutup, memaksa bendalir melalui pintasan terkawal, mencipta kesan redaman yang menentang gerakan pantas. Tindakan mengunci adalah progresif, bermakna snubber menawarkan rintangan yang semakin meningkat apabila halaju meningkat, dengan berkesan menjadi hentian tegar untuk acara berkelajuan tinggi.

Prinsip operasi utama kamiSnubber Hidraulik:

• Penguncian sensitif halaju:Snubber ditala untuk mengunci pada ambang halaju tertentu, biasanya antara 50 dan 150 mm/saat, bergantung pada aplikasi. Ini memastikan ia kekal tidak berkunci untuk pengembangan haba biasa tetapi terkunci serta-merta untuk kejadian seismik.
• Rintangan progresif:Tidak seperti hentian mekanikal, yang memberikan kekangan tegar secara tiba-tiba, snubber hidraulik menawarkan rintangan progresif yang meningkat dengan halaju. Ini mengurangkan beban kejutan, mengurangkan daya puncak yang dihantar ke saluran paip dan penyokongnya.
• Pampasan terma:Snubber direka bentuk untuk menampung kedua-dua pergerakan sambungan dan mampatan, membolehkan saluran paip berkembang dan mengecut dengan bebas dalam julat operasi biasa.
• Reka bentuk failsafe:Sekiranya berlaku kebocoran cecair hidraulik atau kegagalan pengedap, snubber direka untuk dikunci secara automatik, menghalang saluran paip daripada dibiarkan tanpa perlindungan.
• Kepekaan penguncian boleh laras:Kebanyakan Snubber Hidraulik kami membenarkan pelarasan medan halaju penguncian, membolehkan penalaan halus untuk dipadankan dengan kriteria reka bentuk seismik khusus saluran paip.

Contoh praktikal dari loji petrokimia di Timur Tengah menggambarkan prinsip kerja dalam tindakan. Loji itu mempunyai saluran paip wap berdiameter besar yang mengalami pengembangan haba yang ketara semasa operasi biasa, dengan pergerakan sehingga 150 mm. Walau bagaimanapun, rantau ini juga terdedah kepada aktiviti seismik kecil. Sokongan paip standard membenarkan pergerakan haba tetapi tidak dapat menahan paip semasa gempa bumi. Dengan memasang Hidraulik Snubber kami di lokasi strategik, loji mencapai pergerakan haba bebas dalam keadaan biasa, manakala snubber dikunci semasa kejadian seismik, mengehadkan anjakan paip ke tahap selamat. Pengurus loji melaporkan bahawa snubber menunjukkan prestasi yang sempurna semasa gempa bumi berukuran 5.2 magnitud, menghalang sebarang kerosakan pada sistem saluran paip.

Kilang kami diYangzhou Tianshun Pipeline Technology Co., Ltd.mengeluarkan Hidraulik Snubber dengan pelbagai sensitiviti penguncian dan kapasiti lejang untuk disesuaikan dengan saiz saluran paip dan keadaan operasi yang berbeza. Kami menggunakan keluli tahan karat gred tinggi untuk bahagian yang dibasahi, dan cecair silikon kami lengai secara kimia dan stabil pada julat suhu yang luas. Setiap snubber diuji pada pelantar ujian dinamik untuk mengesahkan ciri penguncian dan redamannya. Komitmen terhadap kejuruteraan ketepatan ini memastikan bahawa Hidraulik Snubber kami memberikan perlindungan yang boleh dipercayai untuk saluran paip dalam persekitaran yang paling mencabar.

Bagaimana Snubber Hidraulik Mengurangkan Beban Seismik dan Dinamik?

Kejadian seismik dan beban dinamik menjana daya kompleks yang bertindak pada saluran paip dalam pelbagai arah.snubber hidraulikmenangani daya ini dengan menyediakan gabungan kekangan tegar dan pelesapan tenaga. Apabila gelombang seismik bergerak melalui tanah, ia menyebabkan saluran paip bergerak dengan tanah, tetapi kerana saluran paip adalah struktur yang panjang dan berterusan, inersianya menyebabkan ia ketinggalan di belakang gerakan tanah. Pergerakan pembezaan ini boleh mendorong tegasan lentur dan beban paksi yang melebihi had reka bentuk paip. Snubber Hidraulik mengunci semasa kejadian seismik, menggabungkan paip ke struktur sokongan dan menghalang pergerakan relatif yang berlebihan. Selain itu, tindakan redaman hidraulik snubber menghilangkan sebahagian daripada tenaga seismik sebagai haba, mengurangkan beban keseluruhan pada saluran paip dan penyokongnya.

Mekanisme pengurangan beban utama bagi Hidraulik Snubber:

• Had anjakan:Dengan mengunci di bawah halaju tinggi, snubber mengehadkan anjakan saluran paip semasa kejadian seismik, mengekalkannya dalam sampul reka bentuk paip dan penyokongnya.
• Pelesapan tenaga:Kesan redaman hidraulik menukarkan sebahagian daripada tenaga kinetik daripada beban dinamik kepada haba, mengurangkan daya yang dihantar ke saluran paip dan sokongan strukturnya.
• Muatkan pengagihan semula:Snubber Hidraulik diletakkan secara strategik di sepanjang saluran paip untuk mengagihkan beban seismik secara sama rata, menghalang kepekatan tegasan pada titik tertentu.
• Pencegahan resonans:Dengan memberikan kesan redaman, snubber membantu menghalang saluran paip daripada bergema pada frekuensi semula jadi, yang boleh menguatkan beban dinamik.
• Perlindungan terhadap tukul air:Penguncian pantas snubber di bawah lonjakan tekanan mendadak (tukul air) menghalang saluran paip daripada bergerak secara berlebihan, mengurangkan risiko pemisahan sendi atau kegagalan sokongan.

Kajian kes daripada kemudahan gas asli cecair (LNG) di Asia Tenggara menunjukkan keberkesanan Hidraulik Snubber dalam mengurangkan beban seismik. Kemudahan itu terletak di zon aktif secara seismik dan mempunyai sistem paip di atas tanah sepanjang 2 km. Selepas penilaian risiko seismik, jurutera memasang lebih 100 Hidraulik Snubber di lokasi sokongan kritikal. Semasa gempa bumi berukuran 6.2 magnitud, snubber dikunci seperti yang direka, mengehadkan anjakan paip kepada julat selamat yang dikira. Pemeriksaan selepas acara mendedahkan tiada kerosakan pada sistem paip, dan kemudahan itu dapat menyambung semula operasi dalam masa 48 jam. Pengurus fasiliti mengkreditkan Hydraulic Snubbers dengan menghalang apa yang boleh menjadi kegagalan bencana.

Kilang kami mengeluarkan Hidraulik Snubber dalam pelbagai konfigurasi, termasuk jenis lakonan tunggal dan dua lakonan, untuk disesuaikan dengan arah dan magnitud beban yang berbeza. Kami juga menawarkan snubber dengan penunjuk kedudukan visual terbina dalam yang membolehkan kakitangan penyelenggaraan menyemak status snubber sepintas lalu. Pasukan kejuruteraan kami boleh melakukan kajian saiz dan peletakan snubber, menggunakan analisis unsur terhingga (FEA) untuk memodelkan tindak balas saluran paip terhadap beban seismik dan dinamik. Ini memastikan bahawa snubber diletakkan dan bersaiz optimum untuk memberikan perlindungan yang paling berkesan. Dengan Snubber Hidraulik kami, pengendali saluran paip boleh yakin bahawa infrastruktur mereka disediakan walaupun untuk kejadian seismik dan dinamik yang paling teruk.

Apakah Spesifikasi Teknikal Utama Snubber Hidraulik Kami?

T.S. MACHINARY mengeluarkan rangkaian komprehensif Snubber Hidraulik untuk pelbagai aplikasi saluran paip. Barisan produk kami termasuk snubber dengan kapasiti beban yang berbeza, panjang lejang dan halaju penguncian untuk memenuhi keperluan khusus loji kuasa, kilang penapisan dan kemudahan perindustrian. Semua produk Hidraulik Snubber kami dikilangkan mengikut ISO 9001 dan memenuhi keperluan ASME B31.1, DIN EN 13480, dan piawaian antarabangsa yang lain. Jadual di bawah meringkaskan spesifikasi teknikal utama untuk model Hidraulik Snubber kami yang paling popular, yang digunakan dalam aplikasi perlindungan saluran paip kritikal di seluruh dunia. Kilang kami juga boleh menghasilkan snubber tersuai untuk memenuhi keperluan projek tertentu, termasuk panjang lejang khas, kapasiti beban dan salutan perlindungan alam sekitar.

Sebagai tambahan kepada model standard, kilang kami menawarkan beberapa ciri pilihan untuk meningkatkan prestasi dan kesesuaian Hidraulik Snubber untuk persekitaran tertentu. Ini termasuk: versi suhu rendah dengan cecair silikon khusus yang kekal cecair hingga -40°C; versi suhu tinggi yang dinilai untuk operasi berterusan pada 120°C; dan versi bersalut epoksi untuk persekitaran yang menghakis, seperti platform luar pesisir dan loji kimia. Kami juga menyediakan panjang lejang tersuai untuk menampung keperluan pergerakan terma saluran paip tertentu.

Proses kawalan kualiti kami termasuk ujian prestasi dinamik 100 peratus pada setiap Hidraulik Snubber, mengesahkan bahawa halaju mengunci, kapasiti beban dan ciri redaman memenuhi nilai yang ditentukan. Kami juga menjalankan ujian tekanan pada sistem hidraulik untuk memastikan tiada kebocoran di bawah tekanan operasi. Setiap snubber ditandakan dengan nombor siri yang unik, membolehkan kebolehkesanan penuh dari pembuatan hingga pemasangan di lapangan. Kilang kami diYangzhou Tianshun Pipeline Technology Co., Ltd.mengekalkan inventori komprehensif snubber dan komponen standard, membolehkan penghantaran cepat ke mana-mana lokasi. Kami juga menyediakan perkhidmatan pemilihan snubber, di mana pasukan kejuruteraan kami membantu anda memilih model dan saiz optimum untuk keperluan perlindungan saluran paip khusus anda.

Bagaimanakah Pemasangan dan Penyelenggaraan yang Betul Memastikan Prestasi Snubber?

Snubber Hidraulikialah peranti ketepatan yang memerlukan pemasangan yang teliti dan penyelenggaraan tetap untuk memastikan ia berfungsi seperti yang diharapkan. Pemasangan yang tidak betul boleh mengakibatkan snubber tidak dapat dikunci di bawah beban dinamik, atau ia mungkin terkunci apabila tidak sepatutnya (cth., semasa pergerakan haba perlahan). Kilang kami diYangzhou Tianshun Pipeline Technology Co., Ltd.menyediakan garis panduan pemasangan terperinci dan cadangan penyelenggaraan untuk membantu pelanggan memaksimumkan kebolehpercayaan dan hayat perkhidmatan Hidraulik Snubber mereka. Mengikuti garis panduan ini memastikan bahawa snubber akan memberikan perlindungan kritikal yang diperlukan semasa kejadian seismik dan dinamik.

Amalan pemasangan dan penyelenggaraan utama untuk Hidraulik Snubber:

• Orientasi yang betul:Snubber mesti dipasang dalam orientasi yang betul, dengan rod omboh sejajar dengan arah pergerakan yang dijangkakan. Memasang snubber pada sudut boleh menyebabkan beban sisi, yang boleh merosakkan pengedap dan mengurangkan prestasi.
• Pemasangan yang betul:Gunakan pendakap pelekap yang disediakan dan pastikan ia dipasang dengan selamat pada saluran paip dan struktur sokongan. Mata pelekap mestilah mencukupi dari segi struktur untuk menghantar kapasiti beban snubber ke sokongan.
• Pelinciran dan pengedap:Rod omboh snubber hendaklah sentiasa dibersihkan dan dilincirkan dengan minyak yang disyorkan untuk mengelakkan kakisan dan degradasi pengedap. Pengedap hendaklah diperiksa untuk tanda haus atau kebocoran semasa penyelenggaraan rutin.
• Ujian fungsional:Kami mengesyorkan menguji fungsi penguncian snubber setiap tahun, menggunakan unit ujian mudah alih yang menyerupai beban dinamik. Ini memastikan bahawa snubber kekal beroperasi dan halaju penguncian tidak terkeluar daripada spesifikasi.
• Jadual penggantian:Walaupun dengan penyelenggaraan yang betul, snubber hidraulik mempunyai hayat perkhidmatan yang terhad. Kami mengesyorkan menggantikan snubber setiap 15-20 tahun, atau lebih awal jika integriti meterai terjejas atau jika snubber telah mengalami kejadian seismik yang teruk.

Kajian kes dari loji kuasa nuklear di Amerika Syarikat menggambarkan kepentingan penyelenggaraan snubber secara berkala. Semasa pemeriksaan rutin, kakitangan penyelenggaraan mendapati bahawa beberapa Hidraulik Snubber telah mengalami kebocoran pengedap, menyebabkan cecair silikon perlahan-lahan bocor. Jika tidak ditangani, snubber akan mengurangkan kapasiti redaman dan mungkin tidak terkunci dengan betul semasa gempa bumi. Kilang itu mengikuti prosedur penyelenggaraan kami yang disyorkan, menggantikan pengedap dan mengecas semula snubber dengan cecair segar. Ujian dinamik seterusnya mengesahkan bahawa snubber telah beroperasi sepenuhnya. Pengurus keselamatan loji menyatakan bahawa program penyelenggaraan proaktif menghalang isu keselamatan yang berpotensi, dan snubber berfungsi sepenuhnya semasa kejadian seismik seterusnya.

Kilang kami menyediakan manual penyelenggaraan snubber komprehensif yang merangkumi prosedur pemeriksaan, ujian dan penggantian meterai. Kami juga menawarkan program latihan untuk kakitangan penyelenggaraan, meliputi penggunaan peralatan ujian yang betul dan tafsiran keputusan ujian. Bagi pelanggan yang lebih suka penyelesaian siap sedia, kami menawarkan kontrak perkhidmatan snubber yang merangkumi pemeriksaan berkala, ujian fungsian dan penggantian meterai. Perkhidmatan ini memastikan bahawa Hidraulik Snubber anda kekal dalam keadaan optimum, bersedia untuk melindungi saluran paip anda apabila diperlukan. Dengan melabur dalam pemasangan dan penyelenggaraan yang betul, pengendali saluran paip boleh memastikan bahawa Hidraulik Snubber mereka memberikan tahap perlindungan tertinggi untuk keseluruhan jangka hayat sistem saluran paip.

Soalan Lazim (FAQ)

Soalan 1: Apakah perbezaan antara snubber hidraulik dan tupang mekanikal?

Jawapan: Topang mekanikal menyediakan sambungan tegar yang tidak membenarkan sebarang pergerakan haba, yang boleh mengenakan tegasan haba yang tinggi pada saluran paip. Snubber hidraulik, sebaliknya, membolehkan pergerakan haba perlahan sambil mengunci di bawah beban dinamik yang pantas. Ini bermakna semasa operasi biasa, snubber menampung pengembangan haba, mengurangkan tekanan. Di bawah beban seismik atau dinamik, ia mengunci dan bertindak sebagai tupang tegar. Dwi fungsi ini menjadikan snubber hidraulik lebih sesuai untuk saluran paip yang mengalami pergerakan terma yang ketara, kerana ia menghalang pengumpulan tekanan terma.

Soalan 2: Bolehkah snubber hidraulik dibaiki, atau adakah ia perlu diganti apabila ia gagal?

Jawapan: Dalam banyak kes, snubber hidraulik boleh dibaiki dengan menggantikan pengedap dan mengecas semula bendalir. Walau bagaimanapun, jika omboh atau silinder dalaman rosak, snubber mesti diganti. Kilang kami menawarkan perkhidmatan bina semula untuk kebanyakan model Hidraulik Snubber kami, tempat kami membuka, memeriksa, menggantikan bahagian yang haus dan memasang semula snubber mengikut spesifikasi asalnya. Kami mengesyorkan agar juruteknik bertauliah menilai snubber untuk menentukan sama ada pembaikan atau penggantian adalah pilihan yang paling menjimatkan kos.

Soalan 3: Bagaimanakah halaju penguncian snubber hidraulik ditentukan?

Jawapan: Halaju penguncian ditentukan oleh reka bentuk injap dan orifis dalaman snubber, dan ia ditetapkan semasa pembuatan. Ia biasanya dipilih berdasarkan jangkaan kadar pergerakan terma saluran paip dan kriteria reka bentuk seismik. Untuk kebanyakan aplikasi, halaju penguncian antara 80 dan 150 mm/saat digunakan. Kilang kami boleh melaraskan halaju penguncian untuk memenuhi keperluan projek tertentu. Kami juga menawarkan snubber dengan ciri halaju penguncian boleh laras, membolehkan penalaan medan sepadan dengan profil pergerakan khusus saluran paip.

Soalan 4: Adakah snubber hidraulik sesuai untuk pemasangan dalaman dan luaran?

Jawapan: Ya, snubber hidraulik sesuai untuk pemasangan dalaman dan luaran. Walau bagaimanapun, untuk pemasangan luaran, terutamanya dalam persekitaran yang menghakis atau kawasan dengan kelembapan yang tinggi, kami mengesyorkan snubber kami dengan salutan tahan kakisan (epoksi atau tergalvani). Untuk iklim yang sangat sejuk, kami menawarkan versi suhu rendah dengan cecair khusus yang kekal cecair hingga -40°C. Kilang kami boleh memberikan panduan terperinci tentang pilihan bahan dan salutan yang paling sesuai untuk persekitaran pemasangan khusus anda.

Soalan 5: Apakah pensijilan yang dipegang oleh Yangzhou Tianshun Pipeline Technology Co., Ltd. untuk snubber hidrauliknya?

Jawapan: Hidraulik Snubber kami dihasilkan di bawah pensijilan ISO 9001:2015 (Pengurusan Kualiti) dan ISO 14001:2015 (Pengurusan Alam Sekitar). Kami juga mematuhi piawaian ASME B31.1, DIN EN 13480 dan GB/T 17116.3 untuk sokongan saluran paip. Produk kami diuji dan diperakui oleh organisasi pihak ketiga, termasuk SGS dan TÜV, dan kami menyediakan set lengkap laporan ujian dan sijil dengan setiap pesanan. Kilang kami sentiasa diaudit untuk memastikan proses pembuatan dan sistem kawalan kualiti kami memenuhi piawaian antarabangsa yang tertinggi.

Kesimpulan: Lindungi Saluran Paip Anda dengan Snubber Hidraulik Berkualiti Tinggi

Snubber hidraulik ialah peranti penting yang menyediakan perlindungan kritikal untuk saluran paip terhadap beban seismik dan dinamik. Dengan membenarkan pergerakan haba bebas dalam keadaan biasa dan mengunci di bawah peristiwa dinamik yang pantas, ia menghalang anjakan yang berlebihan, mengurangkan tekanan dan menghilangkan tenaga, memastikan integriti dan keselamatan sistem saluran paip. Di Yangzhou Tianshun Pipeline Technology Co., Ltd., kilang kami telah membuat kejuruteraan Hidraulik Snubber berprestasi tinggi selama beberapa dekad, menawarkan pelbagai model dengan pelbagai kapasiti beban, lejang dan halaju penguncian untuk disesuaikan dengan pelbagai aplikasi. Komitmen kami terhadap kualiti, kejuruteraan ketepatan dan sokongan pelanggan memastikan bahawa snubber kami memberikan perlindungan yang boleh dipercayai untuk projek infrastruktur paling kritikal di seluruh dunia.

Adakah anda ingin melindungi sistem saluran paip anda daripada beban seismik dan dinamik?Hubungi Yangzhou Tianshun Pipeline Technology Co., Ltd. hari iniuntuk perundingan snubber yang komprehensif. Pasukan kejuruteraan kami akan menganalisis reka bentuk saluran paip anda, keadaan operasi dan profil risiko seismik untuk mengesyorkan model, saiz dan penempatan Hidraulik Snubber yang optimum. Kami menawarkan kajian kemungkinan percuma, harga yang kompetitif, dan penghantaran yang pantas, dengan rangkaian penuh sokongan pemasangan dan penyelenggaraan.Minta perundingan Hidraulik Snubber percuma anda sekarang daripada Yangzhou Tianshun Pipeline Technology Co., Ltd. dan pastikan saluran paip anda dilindungi daripada perkara yang tidak dijangka.
