Saluran paip wap mengalami perbezaan suhu yang drastik semasa fasa permulaan dan penutupan, dan media suhu tinggi mencipta anjakan pemanjangan haba yang ketara. Berat mati saluran paip, berat media dan beban turun naik bertindak serentak. Sokongan spring berubah-ubah biasa kekurangan kapasiti galas tekanan dan tahan haba yang mencukupi; operasi yang berpanjangan dengan mudah membawa kepada kelonggaran spring, sisihan beban dan ubah bentuk perumahan, yang boleh mengakibatkan koyak sambungan saluran paip dan pengurangan atau penutupan beban unit.

Angka ini menunjukkan keluk prestasi anjakan beban bagi sokongan/penyangkut spring berubah-ubah, termasuk parameter utama beban dan anjakan untuk mengesahkan ketepatan galas beban dan kebolehpercayaan operasi produk.

Setiap unit tertakluk kepada penentukuran beban dan ujian prestasi sebelum penghantaran. Sisihan beban tetapan dikawal dalam ±5%, mematuhi piawaian antarabangsa ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi keperluan teknikal untuk sistem paip kuasa, petro-kimia dan perindustrian lain. Menurut MSS‑SP‑58‑2018, kebolehubahan beban maksimum yang dibenarkan untuk unit spring berubah-ubah tidak boleh melebihi 25% daripada beban panas yang beroperasi dalam perjalanan kerja penuh.

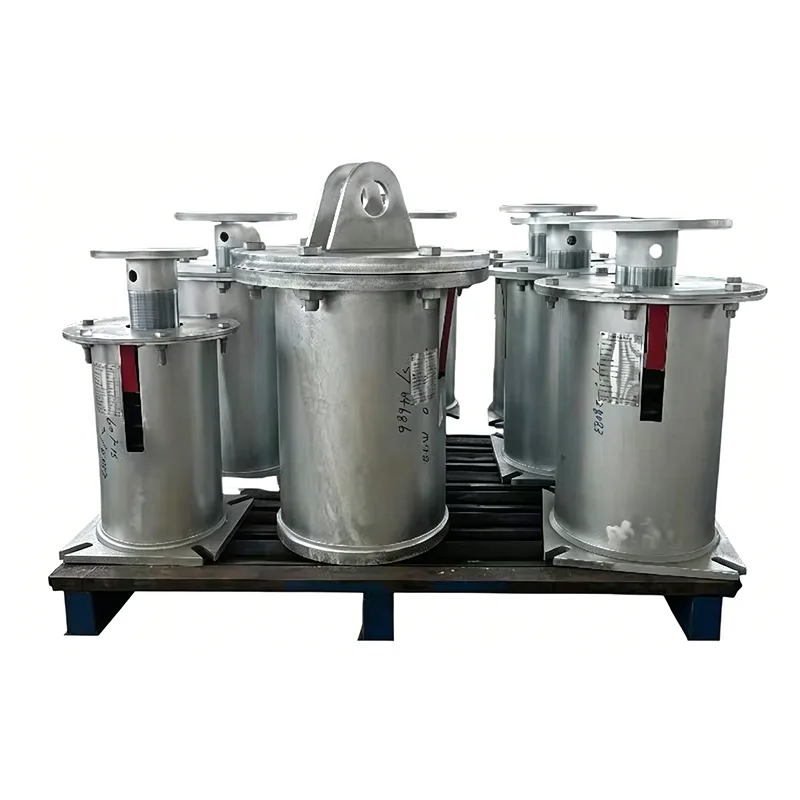

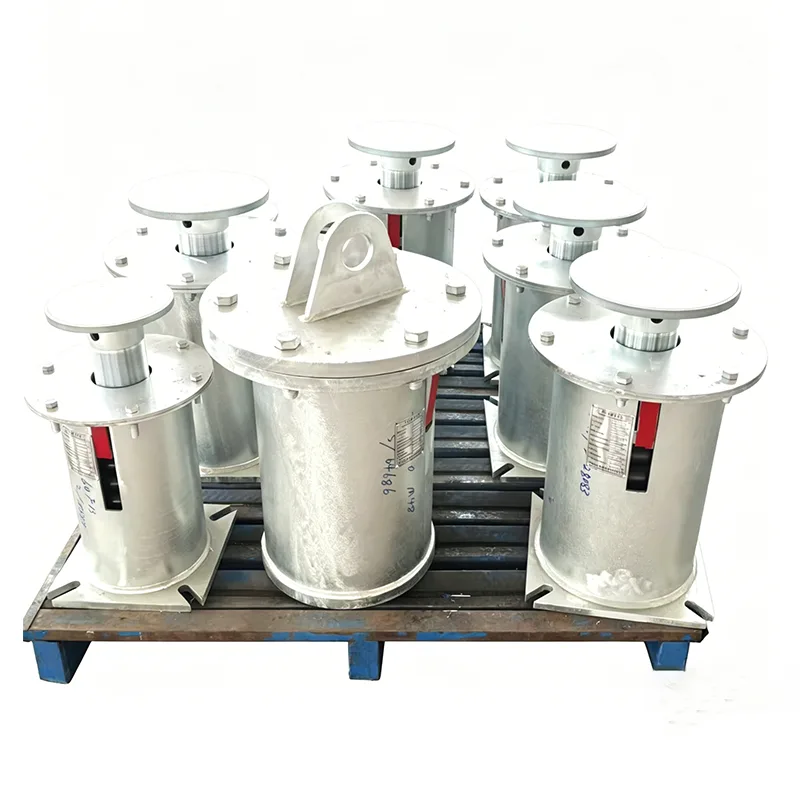

Sokongan Spring Pembolehubah Paip Stim direka khas untuk perkhidmatan stim, memenuhi permintaan untuk operasi berterusan jangka panjang saluran paip stim dalam kuasa haba, pemanasan daerah dan loji petrokimia. Sejak pelancaran pengeluaran kami pada 2012, kami telah membekalkan lebih 400 set sokongan untuk projek stim berskala besar, dengan hayat perkhidmatan di tapak paling lama mencecah 13 tahun.

Spesifikasi Teknikal Produk

Jadual Spesifikasi Penyangkut Spring Pembolehubah	Contoh
Jenis / Konfigurasi Penyangkut	Jenis A, B, C, D, E, F, G
Saiz Spring / No.	No. 0 - No. 22
Julat Perjalanan	30mm, 60mm, 90mm, 120mm 180 mm
Beban Operasi	0.2 kN - 400 kN
Beban Terpasang (Beban Sejuk)	kN / kgf
Beban Pengendalian (Beban Panas)	kN / kgf
Arah Pergerakan	Atas / Bawah
Kebolehubahan (%)	≤ 25% (Standard)
Rawatan Permukaan	Galv Panas Dip/ Dicat
Bahan Perumahan	Keluli Karbon (Q235/Q355)

Komposisi Struktur & Prinsip Operasi

Sokongan Spring Boleh Ubah Paip Stim tersedia dalam dua jenis struktur: atas digantung dan bawah disokong. Ia mengimbangi anjakan terma saluran paip menegak melalui ubah bentuk spring anjal, memberikan turun naik beban terkawal secara stabil dalam julat pesongan.

Semua komponen dibuat daripada bahan yang sesuai untuk keadaan suhu tinggi:

1. Spring pemampatan aloi suhu tinggi

2. perumah galas tekanan menebal

3. Rod skru pelaras tahan haba

4. plat skala anjakan logam

5. Beg angkat dan tapak angkat palsu berkekuatan tinggi

6. Perhimpunan mengunci anti-longgar dwi

Beban pemasangan ditentukur terlebih dahulu di kilang. Apabila saluran paip mengembang dengan peningkatan suhu, mata air mengembang dan mengecut secara serentak, mengekalkan beban saluran paip secara sekata dan mengurangkan tekanan pada jahitan kimpalan dan muncung peralatan.

Jadual Padanan Bahan Bergred

Tiga konfigurasi bahan dikelaskan mengikut suhu stim untuk dipadankan dengan keadaan operasi sebenar Sokongan Spring Pembolehubah Paip Stim:

Gred Operasi	Suhu Media	Bahan Spring	Bahan Perumahan	Proses Perlindungan Permukaan
Stim Suhu Rendah	≤300 ℃	60Si2MnA	Q345B	Primer epoksi + lapisan atas tahan suhu tinggi
Stim Suhu Sederhana	300 ℃ ~ 450 ℃	50CrVA	16MnR	Letupan pasir ditambah salutan tahan suhu tinggi yang menebal
Stim Panas Bersuhu Tinggi	450 ℃ ~ 550 ℃	Aloi Cr-V suhu tinggi	Plat bersalut keluli tahan karat 304	Pempasifan suhu tinggi bersepadu & penyemburan

Semua bahan mentah didatangkan dengan sijil MTC kilang asal daripada kerja keluli yang berkelayakan. Setiap kelompok keluli menjalani tiga pemeriksaan semula: spektroskopi, ujian tegangan dan ujian impak. Kebolehkesanan dokumentasi penuh dikekalkan untuk memenuhi keperluan audit EEAT.



Jadual Spesifikasi Siri Penuh

Kod Model	Beban Berkadar (kN)	Pesongan Terma Standard (mm)	Padanan Diameter Nominal Paip Stim	Piawaian Terpakai
SPVS-50	0.3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	Kod kuasa haba ASME B31.1
SPVS-200	120~350	150, 200	DN450~DN800 paip wap utama berlorek besar	Standard sokongan loji kuasa DL/T

Senario Aplikasi Biasa

Sokongan Spring Pembolehubah Paip Stim digunakan terutamanya pada talian wap utama:

▶  Stim utama, memanaskan semula wap dan saluran paip air suapan di loji janakuasa haba yang dipanaskan arang batu dan gas

▶  Saluran penghantaran wap suhu tinggi untuk relau dan unit keretakan di kilang penapisan

▶  Rangkaian wap suhu tinggi utama untuk pemanasan daerah bandar yang besar

▶  Saluran paip penjanaan wap di loji kuasa biojisim dan sisa kepada tenaga

▶  Stesen pertukaran haba dan pengepala pengedaran wap di taman kimia

Rekod bekalan pukal wujud untuk penanda aras projek domestik dan antarabangsa. Kami boleh menyediakan kontrak projek yang lalu, foto penyiapan di tapak dan dokumen penerimaan pemilik untuk mengukuhkan pengesahan berwibawa EEAT.

Aliran Kerja Pengeluaran & Kawalan Kualiti Terpiawai

Setiap Produk Menjalani Ujian Dalaman Komprehensif Sebelum Penghantaran

Penutup Pengujian Dalaman

Pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT (jika berkenaan), ujian beban spring dengan lengkung anjakan beban dan pengukuran ketebalan salutan. Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) disediakan.

Nota: Ujian Dalaman Bukan Ujian Pihak Ketiga Bertauliah ILAC

Ujian pihak ketiga yang disaksikan atau ujian makmal tersedia sebagai perkhidmatan pilihan, sebut harga secara berasingan.

Perkhidmatan Pemeriksaan Pihak Ketiga Pilihan (Dipetik Secara Berasingan)

1. Pengujian Bahan

Analisis komposisi kimia, ujian tegangan, ujian impak suhu rendah Charpy, dan ujian kekerasan.

2. Kimpalan NDT

Ujian Zarah Magnetik (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT).

3. Ujian Prestasi Beban Spring

Termasuk lengkung anjakan beban.

4. Pemeriksaan Perlindungan Kakisan Salutan Hot-Dip / Galvanizing Epoxy

5. Ujian Tersaksi, Pengawasan Kilang dan Pemeriksaan Pra-Penghantaran (PSI)

Kelebihan Kami

Ditanda Aras Terhadap Sistem Sokongan Paip Antarabangsa LISEGA

Ketepatan beban produk kami, piawaian ujian dan sistem dokumentasi ditanda aras dengan sistem sokongan paip antarabangsa LISEGA.

Perkara yang Membezakan Kita

Tidak seperti pengeluar domestik standard yang hanya membekalkan produk itu sendiri, kami menyediakan lengkung anjakan beban dengan setiap unit spring. Kami juga memudahkan ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan semakan dokumen sokongan oleh jurutera PE/CPE untuk projek di luar negara.

Perkhidmatan Selepas Jualan Sokongan Penuh

▶  Pengiraan tegasan saluran paip percuma untuk memadankan dengan tepat model Sokongan Spring Pembolehubah Paip Stim yang sesuai

▶  Fabrikasi tersuai untuk dimensi bukan standard dan keadaan suhu tinggi yang istimewa

▶  Kehadiran jurutera di tapak untuk membimbing pengangkatan, pentauliahan beban dan penyingkiran tab kunci

▶  12 bulan jaminan unit penuh; penggantian percuma untuk anomali beban atau kecacatan komponen dalam jaminan

▶  Inventori alat ganti jangka panjang dan sokongan teknikal dalam talian 24 jam

Soalan Lazim Tambahan

S: Bolehkah sokongan ini digunakan jangka panjang untuk saluran paip wap panas lampau?

A: Pilih varian Sokongan Spring Pembolehubah Paip Stim dengan spring aloi Cr-V dan perumah plat bersalut keluli tahan karat. Ujian mengesahkan kemerosotan prestasi sifar di bawah operasi berterusan 550℃, dan produk itu telah melihat perkhidmatan jangka panjang dalam berbilang unit penjanaan kuasa 1,000 MW.

S: Apakah dokumen penerimaan yang dihantar dengan setiap set?

J: Setiap set unit termasuk sijil ujian kilang bahan mentah, helaian ujian beban spring, laporan pemeriksaan kimpalan dan sijil pematuhan produk. Pemeriksaan semula oleh organisasi pihak ketiga disokong.

S: Bolehkah produk ini menggantikan secara langsung penyokong spring gaya lama semasa pengubahsuaian saluran paip sedia ada?

A: Dimensi mengikut spesifikasi standard kebangsaan bersatu; mata pengangkat pelekap dan saiz rod skru boleh ditukar ganti. Penggantian langsung boleh dilaksanakan selepas mengesahkan beban dan parameter pesongan, tanpa pengubahsuaian asas sivil yang meluas.
