Penyangkut Spring Malar Ketepatan Untuk Saluran Paip Anjakan Besar Dengan Output Beban Seragam

Penyangkut spring malar, juga dirujuk sebagai penyokong spring beban malar atau penyokong daya malar, memberikan daya sokongan yang hampir seragam sepanjang julat perjalanan penuh paip. Unit-unit ini direka bentuk khusus untuk sistem paip yang mengalami anjakan terma menegak yang ketara, di mana penyokong spring berubah-ubah akan memperkenalkan variasi beban yang berlebihan dan memindahkan tekanan yang tidak diingini kepada peralatan dan kerja paip yang disambungkan.

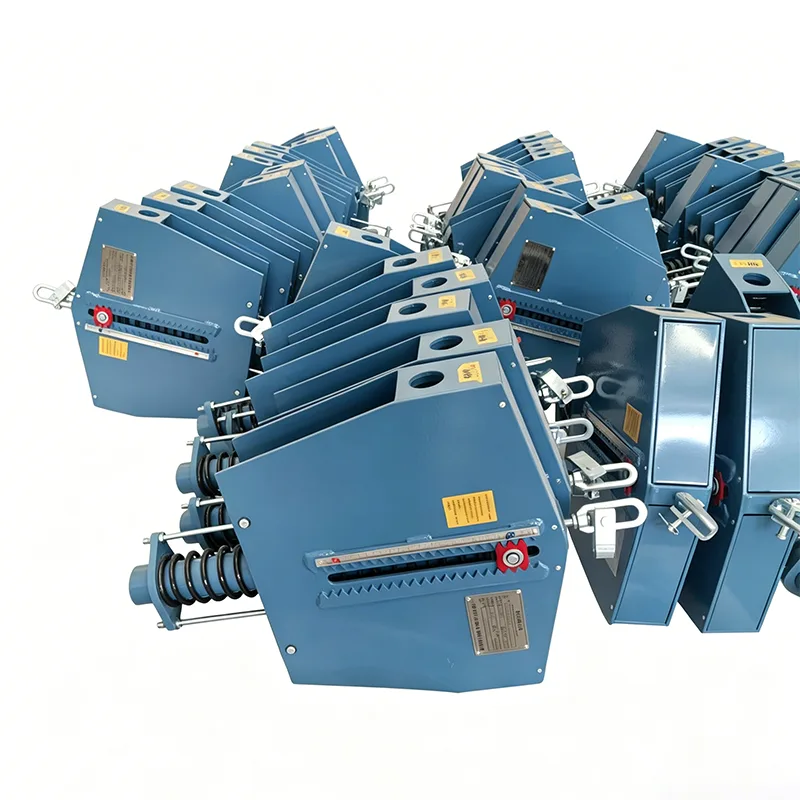

PadaTeknologi Saluran Paip Yangzhou Tianshun, kami mengeluarkan penyangkut spring berterusan menggunakan mekanisme rod penyambung engkol yang terbukti dipasangkan dengan spring mampatan berkualiti tinggi. Reka bentuk ini mengimbangi tork spring terhadap tork beban di sekeliling paksi utama sepanjang keseluruhan lejang, mengekalkan sisihan beban dalam ±5% sebagai standard — dan ±3% untuk konfigurasi ketepatan tinggi. Setiap pemasangan ditempatkan dalam selongsong pelindung yang melindungi komponen dalaman daripada serpihan pembinaan dan bahan cemar alam sekitar, mengurangkan risiko penyelenggaraan sepanjang hayat perkhidmatan sokongan.

Spesifikasi Teknikal & Siri

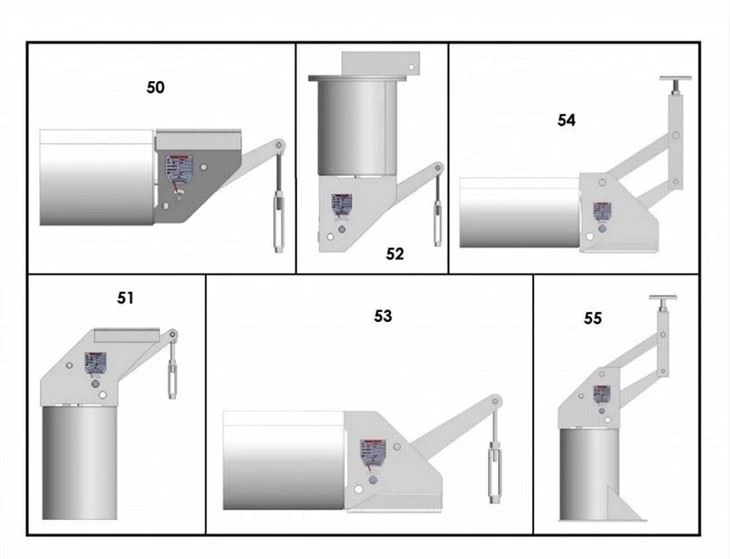

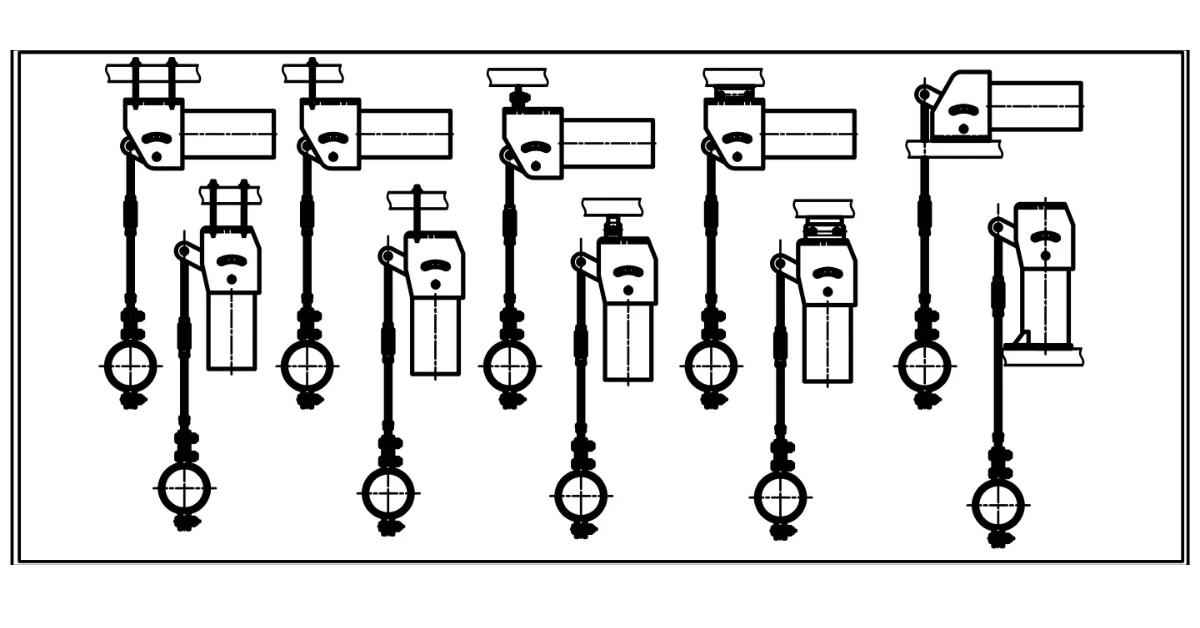

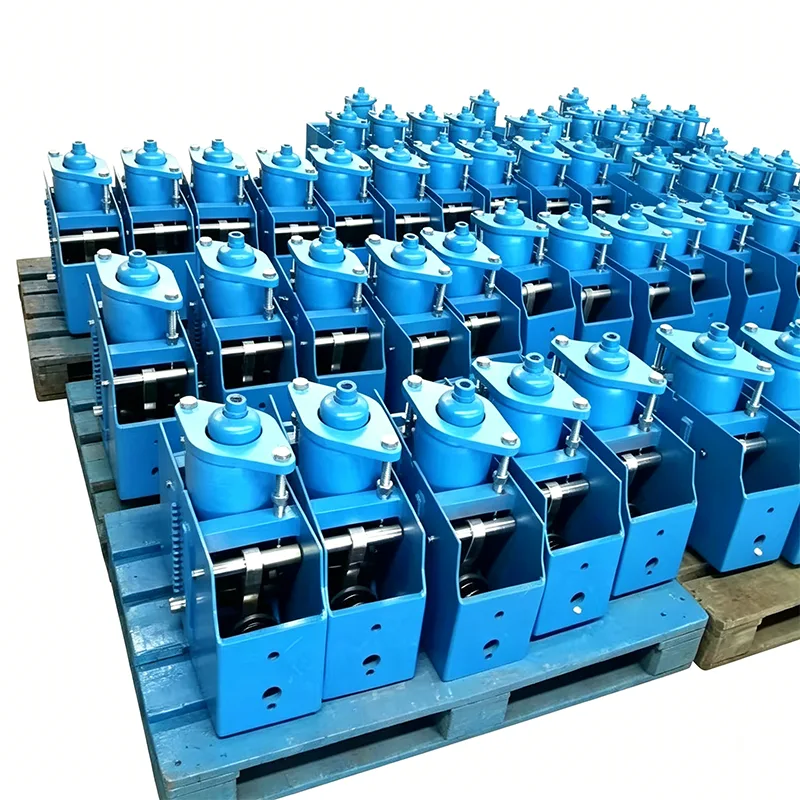

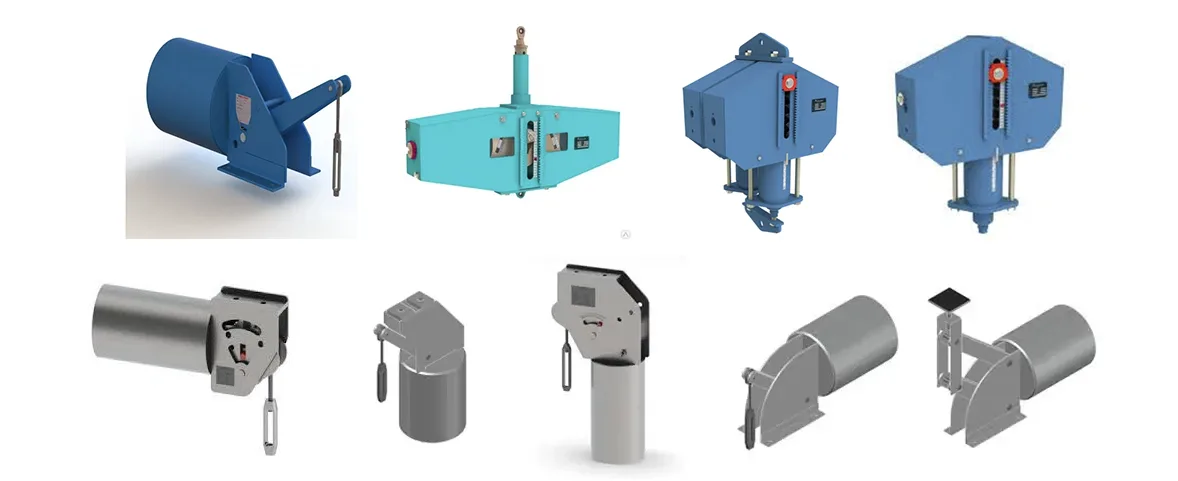

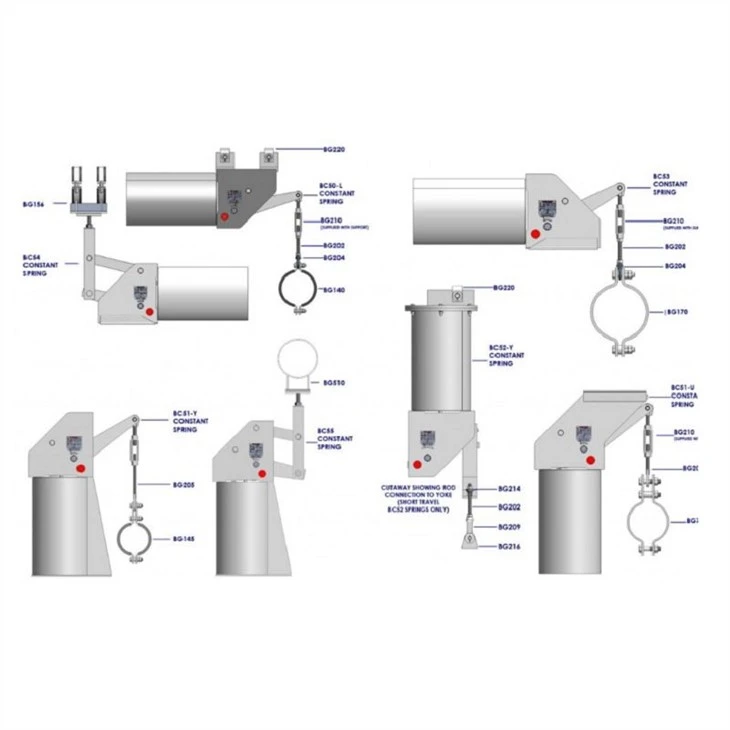

kamisokongan musim bunga berterusanportfolio meliputi julat beban kerja dari 0.1 kN hingga 500 kN, dengan pilihan perjalanan standard 50 mm, 100 mm, 200 mm dan 400 mm, dan perjalanan tersuai tersedia sehingga 600 mm. Siri standard termasuk model PH, LH, CA, CS dan TH, sesuai untuk pemasangan mendatar dan menegak. Gegelung spring dihasilkan daripada keluli aloi 60Si2Mn atau 50CrVA, dan perumah disiapkan dalam salutan celup panas bergalvani atau epoksi untuk disesuaikan dengan suhu operasi ambien dari -20°C hingga +80°C.

Setiap penyangkut spring tetap dipratetap kilang kepada beban yang ditentukan pelanggan dan kedudukan sejuk/panas, dan dipasang dengan hentian had perjalanan atas dan bawah untuk mengelakkan perjalanan berlebihan. Skala perjalanan yang boleh dilihat dengan jelas dan dail pelarasan beban membolehkan penalaan halus di tapak dalam ±10% daripada beban undian, dengan beberapa konfigurasi boleh laras sehingga ±20% dalam kenaikan 2%. Pin pratetap merah dipasang di kilang untuk mengunci sokongan semasa ujian hidrostatik dan pencucian asid, menahan sehingga dua kali ganda beban terkadar sebelum dialih keluar semasa pentauliahan sistem.

Standard & Kejuruteraan Tersuai

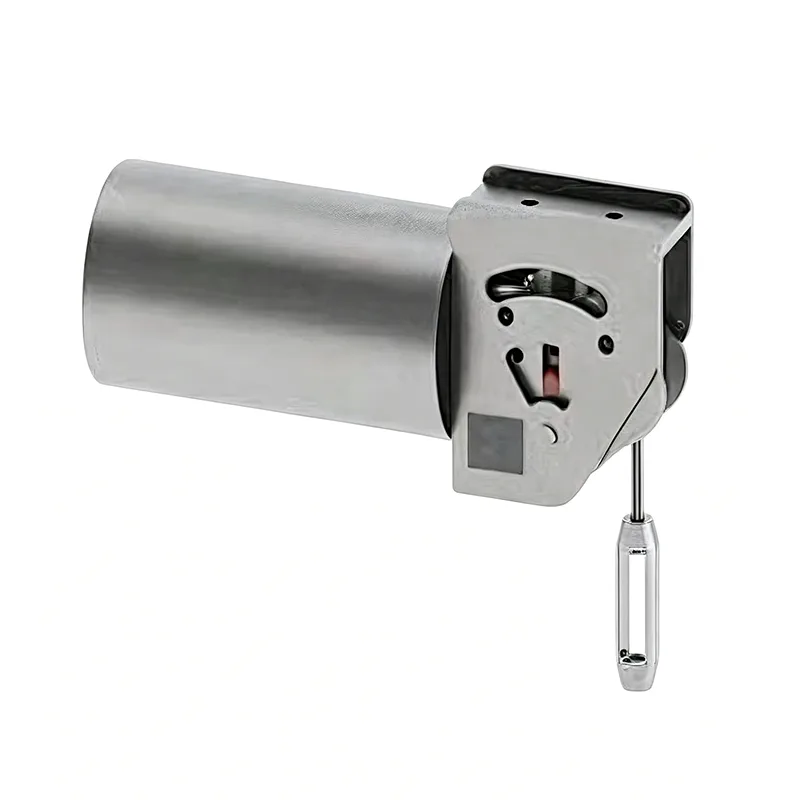

Semua penyokong spring beban malar direka bentuk dan dikilangkan dengan mematuhi GB/T 17116.1/.2/.3 dan NB/T 47039, dan boleh ditukar sepenuhnya kepada piawaian antarabangsa termasuk MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 sebagai paip berpengalaman dan J10. menyokong pengilang, kami juga menghasilkan sokongan daya malar tersuai sepenuhnya berdasarkan lukisan pelanggan dan parameter khusus projek.

Aplikasi Merentasi Industri Kritikal

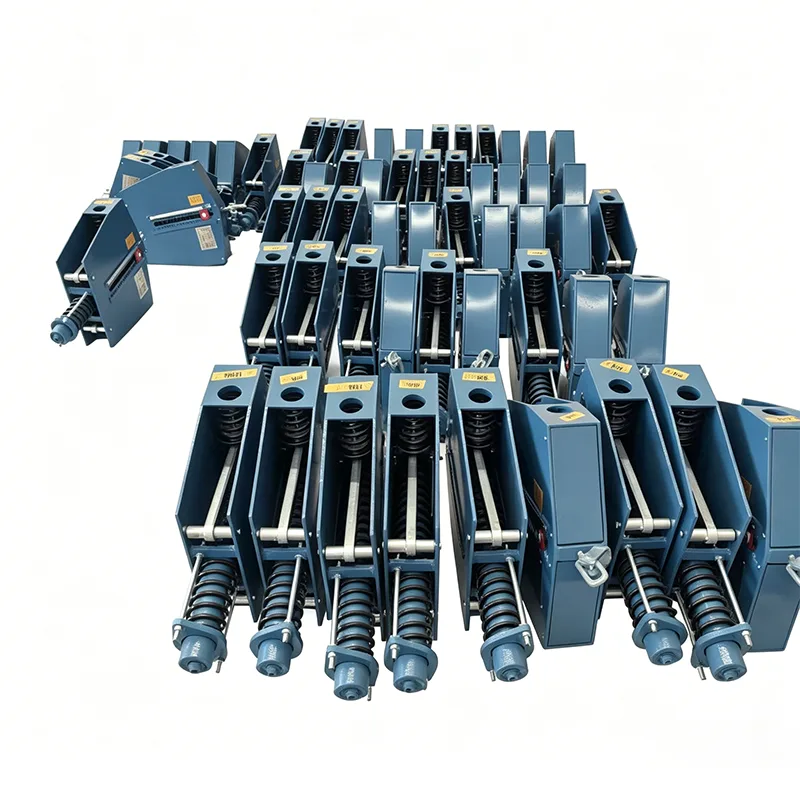

Penyangkut spring malar dinyatakan dalam sistem paip di mana konsistensi beban tidak boleh dirunding. Pemasangan biasa termasuk loji kuasa terma, kemudahan tenaga nuklear, loji penapisan, terminal LNG dan LPG, rangkaian pemanasan daerah, dan talian proses suhu tinggi di loji petrokimia dan farmaseutikal. Ia sering digunakan bersama penyokong spring berubah-ubah pada saluran paip yang sama — unit malar pada nod anjakan tinggi dan penyangkut spring berubah-ubah di lokasi dengan pergerakan haba yang lebih kecil.

Rangkaian Produk Sokongan Paip yang Lebih Luas

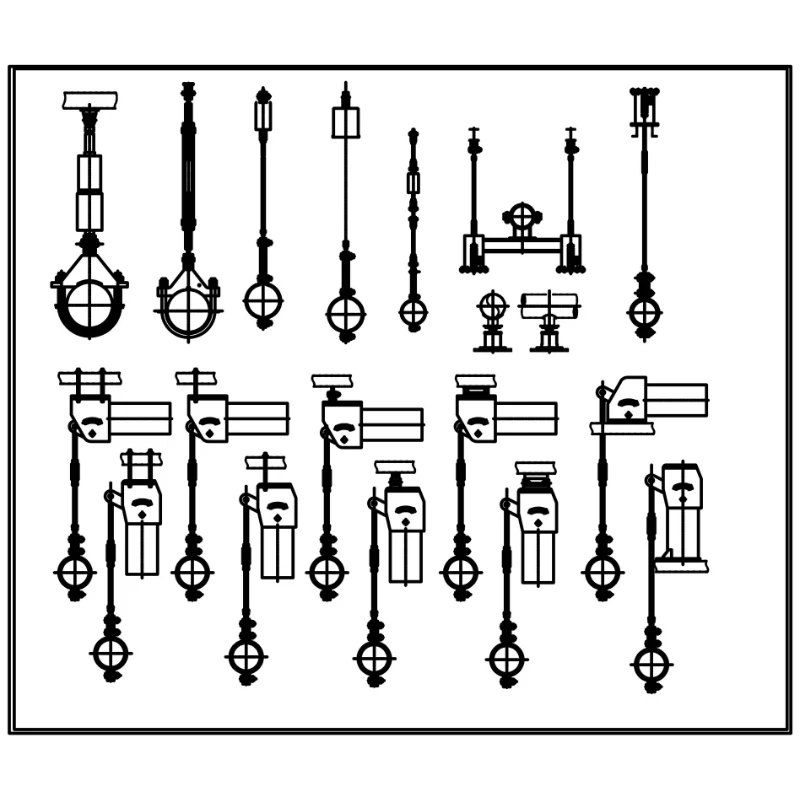

Di luar penyangkut spring berterusan, portfolio sokongan paip lengkap kami termasuk penyokong spring berubah-ubah, penyangkut tegar, penyokong kasut paip, penyokong paip pra-tertebat dan snubber hidraulik untuk kawalan beban dinamik. Untuk projek yang memerlukan pampasan pergerakan haba, kami juga membekalkan sambungan pengembangan belos logam, sambungan pengembangan getah dan sambungan pengembangan fabrik yang berintegrasi dengan sistem sokongan kami untuk membentuk penyelesaian saluran paip yang lengkap.

Jaminan Kualiti & Perkhidmatan

Setiap sokongan menjalani ujian dalaman penuh sebelum penghantaran, disokong oleh sistem pengurusan kualiti ISO 9001:2015 kami dan pematuhan dengan piawaian ASME dan API jika diperlukan. Pelanggan menerima sokongan teknikal khusus daripada pertanyaan melalui pemasangan, maklum balas 24 jam pada semua sebut harga, dan panduan pelarasan beban di tapak sebagai sebahagian daripada perkhidmatan selepas jualan kami. Dengan lebih 14 tahun pembuatan sokongan paip dan sambungan pengembangan untuk projek di 45 negara, kami membekalkan kedua-dua unit katalog standard dan penyelesaian tersuai yang direka bentuk sepenuhnya untuk kontraktor EPC dan pengguna akhir di seluruh dunia.

Soalan Lazim

Apakah perbezaan antara penyangkut spring malar dan sokongan spring berubah-ubah?

Sokongan spring boleh ubah mengenakan daya tindak balas yang berbeza-beza apabila paip bergerak secara menegak, disebabkan oleh mampatan atau sambungan spring. Penyangkut spring berterusan menggunakan mekanisme rod penyambung engkol untuk mengekalkan daya sokongan yang hampir seragam sepanjang julat perjalanan penuh. Sebagai peraturan, unit pemalar ditentukan di mana anjakan haba melebihi 50 mm atau di mana variasi beban mesti kekal di bawah 6% untuk mengelakkan pemindahan tekanan ke pam, turbin atau peralatan sensitif lain.

Apakah maksud sisihan beban ±5% pada sokongan spring malar?

Sisihan beban ialah perbezaan peratusan maksimum antara daya sokongan sebenar dan beban berkadar nominal pada mana-mana titik dalam perjalanan kerja. Penyangkut spring malar standard kami memegang sisihan dalam ±5%, yang memenuhi kebanyakan keperluan paip industri. Untuk aplikasi kritikal seperti garisan proses nuklear atau berketepatan tinggi, kami menawarkan unit berketepatan tinggi pada sisihan ±3%.

Bilakah pin pratetap merah harus dikeluarkan?

Pin pratetap dipasang di kilang untuk mengunci penyangkut pada kedudukan pemasangan sejuk, membolehkan ujian hidrostatik dan pencucian asid paip diselesaikan tanpa memampatkan atau memanjangkan pemasangan spring. Ia mesti dialih keluar sebelum sistem digunakan, biasanya selepas ujian hidro dan pemeriksaan pra-pentauliahan selesai. Pin standard kami menahan sehingga dua kali ganda beban undian semasa ujian; beritahu kami jika projek anda memerlukan margin keselamatan yang lebih tinggi.

Bolehkah beban dilaraskan di tapak selepas pemasangan?

ya. Setiap penyangkut spring berterusan dipasang dengan skru pelarasan beban dan dail yang ditentukur. Memusing skru menambah atau mengurangkan beban pratetap dalam kenaikan 2%, dengan jumlah julat pelarasan ±10% pada unit standard (sehingga ±20% pada konfigurasi terpilih). Ini membolehkan penalaan halus untuk mengimbangi perbezaan kecil antara keadaan reka bentuk dan pemasangan tapak sebenar.

Piawaian manakah yang dipatuhi oleh penyangkut spring berterusan anda?

Julat standard kami direka bentuk untuk GB/T 17116.1/.2/.3 dan NB/T 47039, dan boleh ditukar dari segi dimensi dan prestasi dengan MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, dan JIS B 850 kami juga boleh menyokong lukisan tersuai anda dan JIS B 850 sepenuhnya spesifikasi.

Apakah masa utama yang biasa?

Penyangkut spring pemalar katalog standard biasanya dihantar dalam masa 15 hingga 25 hari bekerja, bergantung pada kuantiti dan siri. Unit kejuruteraan tersuai memerlukan masa kejuruteraan dan pengesahan tambahan. Penghantaran tergesa-gesa boleh diatur atas permintaan, tertakluk kepada persetujuan awal pada penempatan pesanan atau sekurang-kurangnya 20 hari sebelum tarikh penghantaran yang dijadualkan.
