Snubber Hidraulik Tugas Berat Untuk Redaman Getaran Saluran Paip Dan Perlindungan Beban Kesan

Snubber hidraulik ialah peranti penahan sensitif halaju yang digunakan untuk melindungi sistem perpaipan dan peralatan daripada beban dinamik secara tiba-tiba — seperti kejadian seismik, tukul air, tukul wap, tiupan angin dan transien perjalanan pam — sambil membenarkan pergerakan perlahan tanpa halangan daripada pengembangan dan pengecutan haba. Tidak seperti penyokong spring, yang membawa berat paip, snubber hidraulik tidak membawa beban statik di bawah keadaan operasi biasa; mereka terlibat hanya apabila halaju paip melebihi ambang pratetap.

Teknologi Saluran Paip Yangzhou Tianshunmengeluarkan snubber hidraulik yang direka untuk digunakan dalam penjanaan kuasa, petrokimia dan sistem paip gred nuklear. Setiap unit menggunakan omboh yang bergerak melalui bendalir hidraulik di dalam silinder tertutup. Pada halaju perlahan — tipikal pertumbuhan terma — bendalir melepasi secara bebas melalui orifis yang ditentukur dan snubber memberikan rintangan yang boleh diabaikan. Apabila kejadian secara tiba-tiba memacu paip lebih laju daripada kelajuan pencetus, aliran orifis menjadi terhad, tekanan bendalir terbentuk, dan snubber terkunci ke dalam mod penahan tegar, memindahkan beban dinamik ke struktur bangunan.

Reka Bentuk & Pembinaan

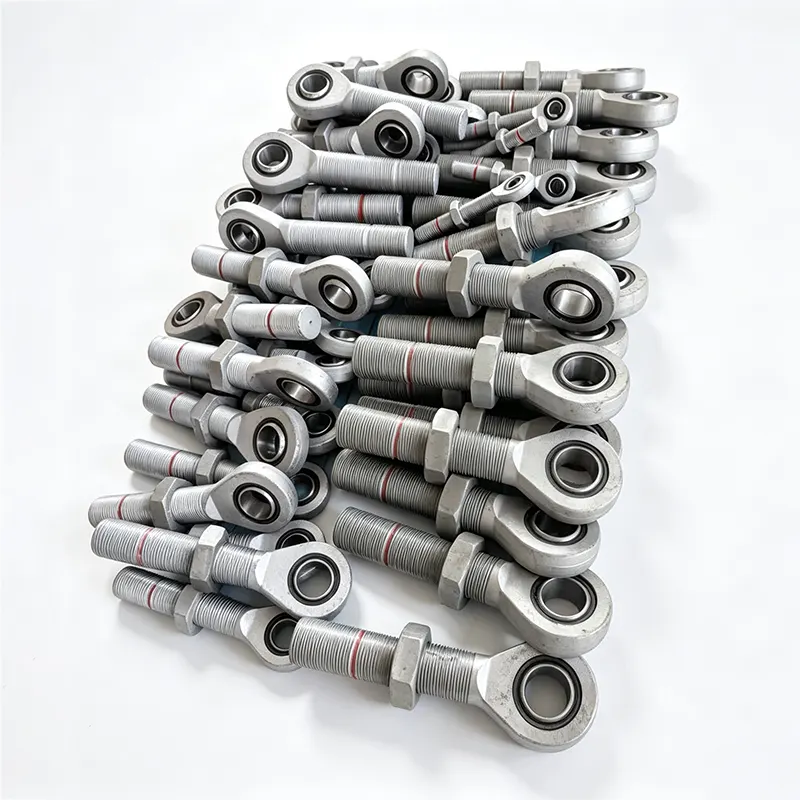

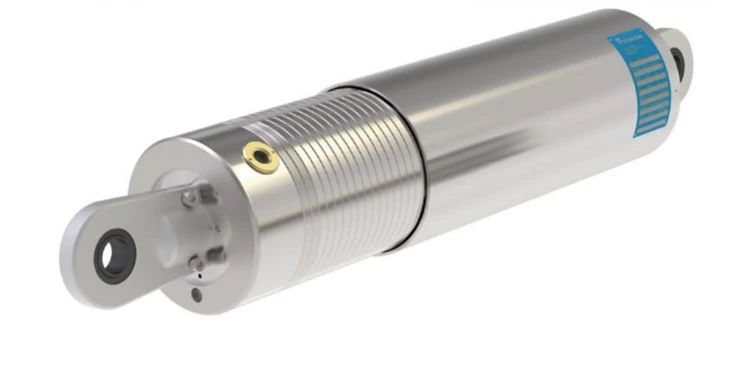

Snubber hidraulik standard kami menampilkan silinder keluli karbon atau keluli aloi, rod omboh yang dikeraskan dengan salutan kalis kakisan, dan cecair hidraulik berprestasi tinggi yang dinilai untuk julat suhu yang luas. Sambungan hujung tersedia dalam beberapa konfigurasi termasuk mata rod, clevis, sambungan bola dan hujung berulir, membenarkan pemasangan dalam sebarang orientasi — mendatar, menegak atau bersudut.

Setiap snubber dipenuhi kilang, dimeterai dan diuji terlebih dahulu. Pampasan haba dalaman menampung perubahan isipadu bendalir akibat perubahan suhu ambien, menghalang penguncian palsu atau pramuat yang tidak diingini dalam perkhidmatan biasa.

Julat Prestasi

Kapasiti beban menjangkau dari kira-kira 5 kN hingga 500 kN dan lebih tinggi untuk unit tugas berat tersuai. Pukulan standard termasuk 100 mm, 150 mm, 200 mm, 300 mm dan 500 mm, dengan pukulan yang lebih panjang tersedia atas permintaan. Halaju pencetus — kelajuan peralihan snubber daripada pergerakan bebas ke sekatan — biasanya ditentukur antara 5 mm/s dan 50 mm/s bergantung pada spesifikasi projek, dan boleh dilaraskan untuk disesuaikan dengan keperluan pemasangan individu.

Julat suhu operasi untuk unit standard ialah -40°C hingga +120°C, dengan varian suhu tinggi dan cecair gred nuklear tersedia untuk aplikasi khusus.

Standard & Kelayakan

Snubber hidraulik kami direka bentuk dan diuji mengikut piawaian antarabangsa yang berkenaan termasuk keperluan MSS SP-69, ASME B31.1, ASME B31.3 dan IEEE untuk perkhidmatan nuklear. Setiap unit menjalani ujian fungsi, ujian tekanan, dan ujian kebocoran sebelum penghantaran. Untuk projek nuklear dan berspesifikasi tinggi, kami boleh menyediakan dokumentasi kelayakan penuh termasuk ujian kitaran, penuaan alam sekitar dan laporan kelayakan seismik seperti yang diperlukan.

Aplikasi Biasa

Snubber hidraulik ditentukan di mana-mana sistem paip mesti bergerak bebas di bawah keadaan terma tetapi mesti dihalang daripada kejadian dinamik. Pemasangan utama termasuk saluran wap utama dan paip air suapan di loji kuasa terma dan nuklear, gelung penyejuk reaktor, saluran pemindahan LNG dan LPG, saluran paip keluar relau penapisan, saluran proses tekanan tinggi dan saluran paip merentas desa di zon seismik.

Integrasi Sistem dengan Komponen Paip Lain

Snubber hidraulik hampir selalu menjadi sebahagian daripada skim sokongan paip komprehensif, bekerja bersama komponen lain dan bukannya menggantikannya. Penyangkut spring boleh ubah dan penyangkut spring malar membawa berat paip dan menampung pergerakan haba yang perlahan, manakala snubber menyediakan sekatan dinamik selari pada titik sokongan yang sama atau bersebelahan. Pada garisan yang dilengkapi dengan sambungan pengembangan belos logam, snubber melindungi belos daripada sambungan berlebihan atau mampatan berlebihan semasa kejadian sementara.

Rangkaian produk kami yang lebih luas meliputi sokongan paip penuh dan pakej fleksibiliti: penyokong spring dan penyangkut spring semua jenis, penyokong paip tegar, penyokong kasut paip, sokongan paip pra-penebat untuk perkhidmatan sejuk dan panas, dan barisan sambungan pengembangan yang lengkap. Ini membolehkan kontraktor EPC dan pengguna akhir mendapatkan sumber penghina, sokongan dan komponen pengembangan daripada satu pengilang, memudahkan penyelarasan dan kebertanggungjawaban kualiti.

Kualiti & Perkhidmatan

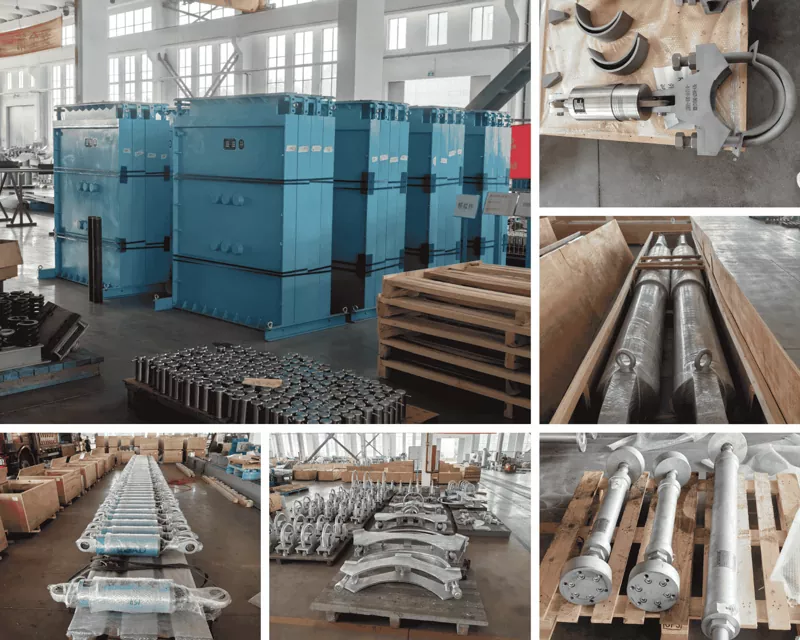

Setiap snubber hidraulik dipasang dan diuji di kemudahan dalaman kami di bawah sistem pengurusan kualiti ISO 9001:2015 kami. Kami menyokong pelanggan dengan bantuan saiz, panduan pemasangan dan cadangan penyelenggaraan berjadual. Masa utama standard untuk unit katalog ialah tiga hingga lima minggu, dengan pengeluaran dipercepatkan tersedia melalui perjanjian sebelumnya. Dengan lebih 14 tahun pengalaman membekalkan komponen saluran paip ke lebih daripada 45 negara, kami menyampaikan penyelesaian snubber luar biasa dan tersuai sepenuhnya untuk projek infrastruktur kritikal di seluruh dunia.

Soalan Lazim

Apakah perbezaan antara snubber hidraulik dan penyangkut spring?

Penyangkut spring ialah penyokong menanggung beban yang membawa berat paip sambil membenarkan pergerakan haba. Snubber hidraulik tidak membawa beban statik; ia adalah peranti penahan yang kekal bebas bergerak pada halaju terma perlahan tetapi dikunci dengan tegar apabila kejadian dinamik secara tiba-tiba seperti gempa bumi atau tukul air berlaku. Kedua-duanya sering dipasang bersama di lokasi paip yang sama.

Apakah maksud "halaju pencetus"?

Halaju pencetus, atau kelajuan penguncian, ialah kelajuan omboh di mana snubber beralih daripada pergerakan bebas rintangan rendah kepada mod penahan tegar. Ia ditentukur dengan melaraskan saiz orifis aliran dalaman. Nilai biasa berjulat daripada 5 mm/s hingga 50 mm/s, dipilih supaya pertumbuhan haba biasa tidak pernah mencapai kelajuan pencetus tetapi peristiwa dinamik sentiasa melebihinya.

Adakah snubber hidraulik memerlukan penyelenggaraan?

Ya, tetapi pada selang waktu yang lama. Di bawah keadaan operasi biasa kami mengesyorkan pemeriksaan setiap tiga hingga lima tahun dan baik pulih sepenuhnya, termasuk penggantian cecair dan pembaharuan pengedap, setiap sepuluh tahun. Hayat perkhidmatan berbeza mengikut suhu, kiraan kitaran dan keadaan persekitaran. Perkhidmatan yang teruk atau aplikasi nuklear mengikuti selang pemeriksaan yang lebih pendek bagi setiap spesifikasi projek.

Bolehkah snubber dipasang ke mana-mana arah?

ya. Snubber hidraulik berfungsi dalam mana-mana orientasi — mendatar, menegak atau condong — kerana omboh bertindak dalam tegangan dan mampatan paksi tulen tanpa mengira graviti. Sambungan hujung (clevis, ball joint, rod eye) dipilih untuk dipadankan dengan sudut pemasangan dan jenis lampiran struktur.

Bagaimanakah saya boleh mengukur snubber hidraulik untuk sistem paip saya?

Saiz adalah berdasarkan beban dinamik maksimum yang harus dihalang oleh snubber dan jumlah strok haba yang mesti ditampungnya tanpa merosot. Beban dinamik biasanya datang daripada analisis tegasan paip di bawah seismik, tukul air atau kes beban angin. Pasukan kejuruteraan kami boleh membantu dengan saiz jika anda memberikan beban yang dijangkakan, strok yang diperlukan, suhu operasi dan kod projek yang berkenaan.
