Sokongan Spring Malar Ketepatan Untuk Saluran Paip Anjakan Besar Dengan Output Beban Seragam

Beberapa baris memaafkan sedikit. Pengepala air penyejuk boleh mengendalikan perubahan 20% dalam daya sokongan tanpa disedari oleh sesiapa. Tetapi kemudiannya terdapat talian yang tidak memaafkan apa-apa — paip masuk turbin stim, muncung reaktor, saluran sedutan pemampat, plumbum dandang bertenaga tinggi. Pada mereka, walaupun perubahan kecil dalam daya menegak boleh meletakkan bebibir daripada penjajaran atau membebankan muncung. Itulah apabila anda beralih daripada sokongan spring berubah-ubah kepada sokongan spring tetap. PadaTianshun, kami telah membina sokongan musim bunga berterusan selama 14 tahun, dan kami telah mengetahui bahawa setiap projek mempunyai sekurang-kurangnya segelintir lokasi di mana ini tidak boleh dirundingkan.

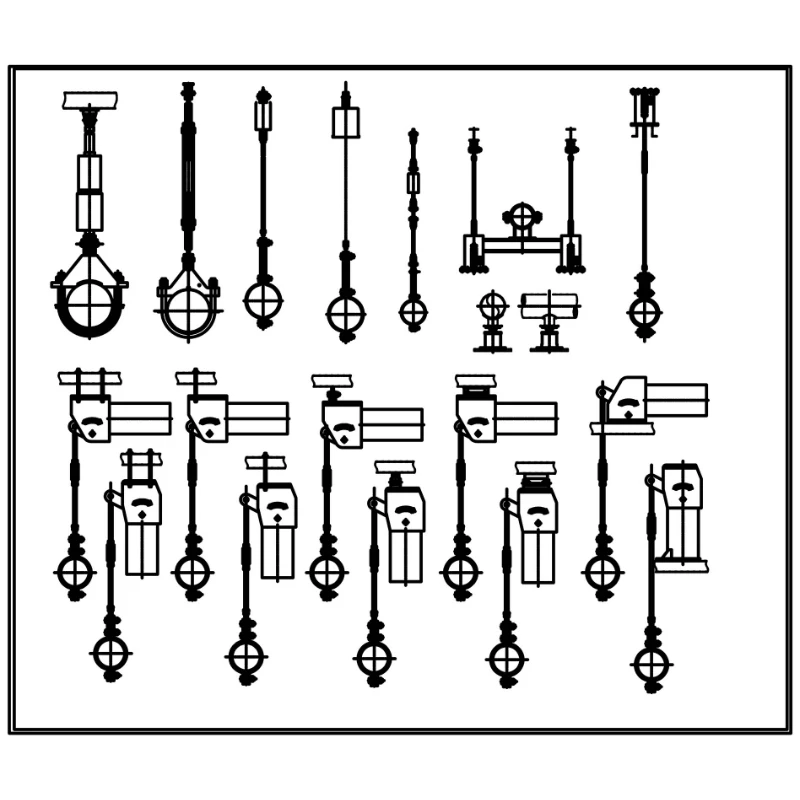

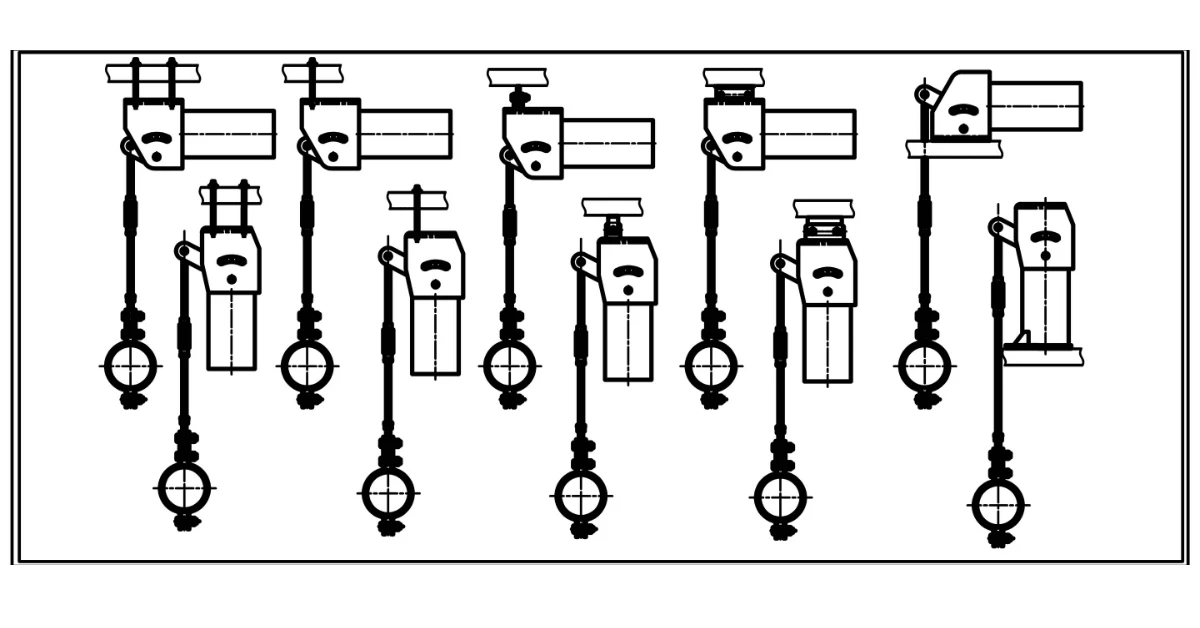

Mekanisme di dalam sokongan spring malar direka untuk memberikan daya sokongan yang hampir rata merentasi julat perjalanan penuhnya. Apabila paip bergerak ke atas atau ke bawah — kadangkala 200mm, kadangkala lebih — beban pada titik sokongan kekal dalam jalur yang ketat, biasanya ±5% atau lebih baik. Ini dicapai melalui susunan tuil dan gegelung spring, selalunya dengan engkol loceng atau mekanisme cam, bergantung pada siri reka bentuk. Kami mengeluarkan kedua-dua jenis bingkai mendatar dan menegak, dan kami boleh memadankan sampul pelekap dan dimensi agar sesuai dengan lukisan sokongan paip anda yang sedia ada.

Di mana Spring Malar Menyokong Sesuai dalam Sistem Sokongan

Sokongan musim bunga yang berterusan tidak pernah berfungsi sendiri. Pada talian wap suhu tinggi, sebagai contoh, anda biasanya akan melihat pemasangan spring berterusan berfungsi bersama-samakasut paipyang menyebarkan beban danpenyokong paipyang mengendalikan sekatan sisi. Pada talian atas, mekanisme spring malar yang sama sering dibina ke dalam apenyangkut springkonfigurasi - spring terletak di dalam perumahan yang dipasang di atas, dan batang jatuh bersambung ke paip di bawah. Apabila talian memerlukan penebat haba ke titik sokongan, kami selalunya akan memasangkan spring malar dengan sokongan paip pra-penebat untuk memastikan penebat berterusan dan mengelakkan kehilangan haba atau pemeluwapan pada pengapit. Walaupun spring itu sendiri adalah komponen berspesifikasi tinggi, keseluruhan sistem hanya berfungsi jika sokongan bersebelahan direka bentuk dengan betul.

Spesifikasi Teknikal Produk

Piawaian yang Kami Patuhi

ANSI/MSS SP-58 dan SP-69 untuk reka bentuk dan pembuatan

ASME B31.3 untuk aplikasi perpaipan proses

GB/T 17116

Juga dihasilkan untuk DIN, JIS atau lembaran data khusus pelanggan

Sistem kualiti kilang kami diperakui ISO 9001:2015. Pemeriksaan pihak ketiga terhadap keperluan ASME, API atau PED tersedia.

Soalan Pelanggan Tanya

S1: Bagaimanakah saya tahu sama ada saya benar-benar memerlukan sokongan spring yang berterusan, atau jika pembolehubah akan berjaya?

Semak laporan tekanan paip anda. Jika variasi beban yang dibenarkan pada titik sokongan itu adalah di bawah 6-8% daripada beban panas, anda berada di wilayah mata air yang berterusan. Jika had beban muncung pada peralatan yang disambungkan sangat ketat, perkara yang sama. Apabila ragu-ragu, kemukakan kepada kami isometrik tekanan dan kami akan membantu anda membuat keputusan — tanpa caj.

S2: Bolehkah anda memadankan dimensi sokongan spring malar sedia ada yang kami gantikan?

Ya, kami kerap membuat kejuruteraan terbalik dan membina penggantian untuk unit penuaan. Hantarkan data papan nama lama, dimensi keseluruhan dan keperluan muatan dan perjalanan kepada kami. Kami akan membuat unit baharu yang sesuai dengan corak bolt dan ketinggian sambungan yang sama.

S3: Apakah sokongan spring malar terbesar yang anda bina?

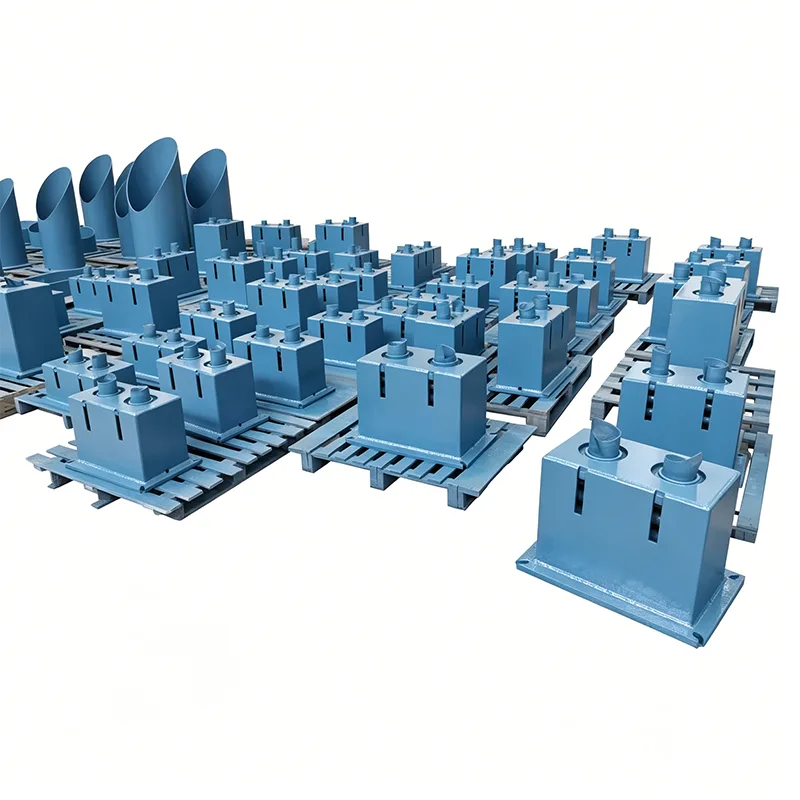

Kami telah membekalkan unit dengan kapasiti muatan melebihi 40 tan metrik dan jarak perjalanan 350mm. Ini adalah untuk paip wap utama dinding berat di loji kuasa. Kita boleh pergi lebih besar jika perlu, tetapi pada satu ketika adalah masuk akal untuk membincangkan sama ada berbilang unit yang lebih kecil atau susunan sokongan yang berbeza akan menjadi lebih praktikal.

S4: Bagaimanakah anda menguji sokongan spring berterusan sebelum penghantaran?

Kami melekapkan unit pada bingkai ujian, menetapkannya kepada beban yang ditentukan, dan mengitarnya melalui perjalanan penuh beberapa kali sambil merakam beban pada berbilang kedudukan. Variasi beban mesti berada dalam jalur toleransi yang dijamin, biasanya ±5%. Kami merancang lengkung pesongan beban sebenar dan memasukkannya ke dalam laporan ujian. Skala perjalanan ditentukur dan pin pengunci dipasang untuk pengangkutan.

S5: Bolehkah anda membinanya dalam keluli tahan karat untuk persekitaran luar pesisir atau menghakis?

ya. Kami telah membina sokongan spring berterusan yang lengkap dalam keluli tahan karat 304 dan 316 untuk platform luar pesisir dan terminal LNG pantai. Kami juga menawarkan sistem cat khas — salutan marin luar pesisir, primer yang kaya dengan zink suhu tinggi — bergantung pada persekitaran pemasangan.

S6: Apakah masa utama untuk pesanan sokongan musim bunga yang berterusan?

Pemasangan spring malar tersuai biasanya dihantar dalam masa 35–45 hari dari pengesahan pesanan. Jika anda mempunyai berbilang unit dengan parameter reka bentuk yang sama, kami boleh menghasilkan kumpulan dan memendekkan jadual. Penggantian kecemasan untuk satu unit yang gagal kadangkala boleh dipercepatkan kepada 20–25 hari — berbincang dengan kami tentang garis masa anda.

Pengujian dan Dokumentasi

Sokongan spring berterusan meninggalkan kilang kami dengan pakej dokumentasi yang termasuk:

Muatkan laporan ujian dengan lengkung pesongan beban sebenar

Laporan pemeriksaan dimensi

Sijil bahan (EN 10204 3.1)

Rekod kelayakan prosedur kimpalan (jika berkenaan)

Arahan pemasangan dan penyelenggaraan

Foto unit siap dengan nombor siri kelihatan

Kami juga boleh mengaturkan pemeriksaan pihak ketiga bebas semasa ujian. SGS, BV dan TÜV semuanya telah menyaksikan ujian di kemudahan Yangzhou kami.

Penyesuaian Kami Tangani

Tiada dua aplikasi musim bunga malar yang betul-betul serupa. Selama bertahun-tahun, kami telah menyesuaikan:

Orientasi bingkai (dipasang di lantai, dipasang di dinding, digantung di siling, terbalik)

Panjang perjalanan dan langkah beban bukan standard

Reka bentuk dwi-spring untuk beban yang sangat berat dalam bingkai padat

Redaman hidraulik terbina dalam untuk lokasi seismik atau getaran tinggi

Petunjuk kedudukan dengan keupayaan bacaan jauh

Mata air bersuhu tinggi untuk talian wap yang beroperasi melebihi 450°C

Anda menyediakan beban perpaipan dan kekangan ruang, dan kami akan merekayasa sokongan spring berterusan yang terus masuk.

Nota Dunia Nyata Daripada Pasukan Kejuruteraan Kami

Beberapa perkara praktikal yang telah kami pelajari daripada projek di seluruh dunia:

Apabila anda menentukan sokongan spring malar, semak juga keluli penyokong. Unit spring tetap itu sendiri mungkin berat - kadangkala melebihi satu tan - dan rasuk struktur yang diletakkannya perlu mengendalikannya serta beban paip.

Sentiasa nyatakan pin pengunci untuk penghantaran. Tanpa mereka, spring boleh bergerak semasa pengangkutan dan skala boleh beralih. Pin kami dicat merah terang supaya krew tapak tidak boleh terlepasnya semasa pemasangan.

Jika unit akan dipasang di luar dalam persekitaran yang berdebu atau berpasir, pertimbangkan sesendal pangsi bertutup atau kelengkapan gris. Kotoran dalam mekanisme tuil adalah salah satu daripada beberapa perkara yang boleh menyebabkan spring tetap digantung.

Pada kerja gantian, sahkan arah perjalanan sedia ada dan ruang yang tersedia sebelum kami membuat rekaan. Kami telah melihat kes di mana unit asal dijejalkan ke sudut yang ketat, dan yang baharu memerlukan bingkai yang sedikit berbeza untuk dimuatkan.

Mengapa Tianshun untuk Sokongan Spring Malar?

Sokongan spring malar adalah hujung berketepatan tinggi dunia sokongan paip. Anda tidak mampu untuk mempunyai prestasi yang kurang baik, kerana peralatan yang disambungkan biasanya merupakan perkara yang paling mahal di plot. Kami membina unit ini dengan pemahaman bahawa seseorang akan menugaskannya pada pukul 3 pagi semasa permulaan kilang, dan mereka perlu bekerja kali pertama.

Sokongan spring berterusan kami beroperasi hari ini dalam blok kuasa kitaran gabungan, unit minyak mentah penapisan, talian pemadam keropok etilena dan paip kotak sejuk LNG. Setiap satu telah dihasilkan di kilang Yangzhou kami sendiri, diuji beban oleh pasukan kami, dan dihantar dengan dokumentasi penuh. Kami tidak membungkus semula produk orang lain — kami membuatnya sendiri.

Jika projek anda termasuk penyokong spring tetap, penyangkut spring atau kasut paip pra-tertebat, hantarkan senarai sokongan anda atau muatkan data kepada kami. Kami akan membuat sebut harga terus kilang, lengkap dengan lembaran data pilihan dan jadual penghantaran. Anda juga dialu-alukan untuk melawat barisan pengeluaran kami dan melihat cara kami membina dan menguji unit ini sebelum mereka meninggalkan kedai.
