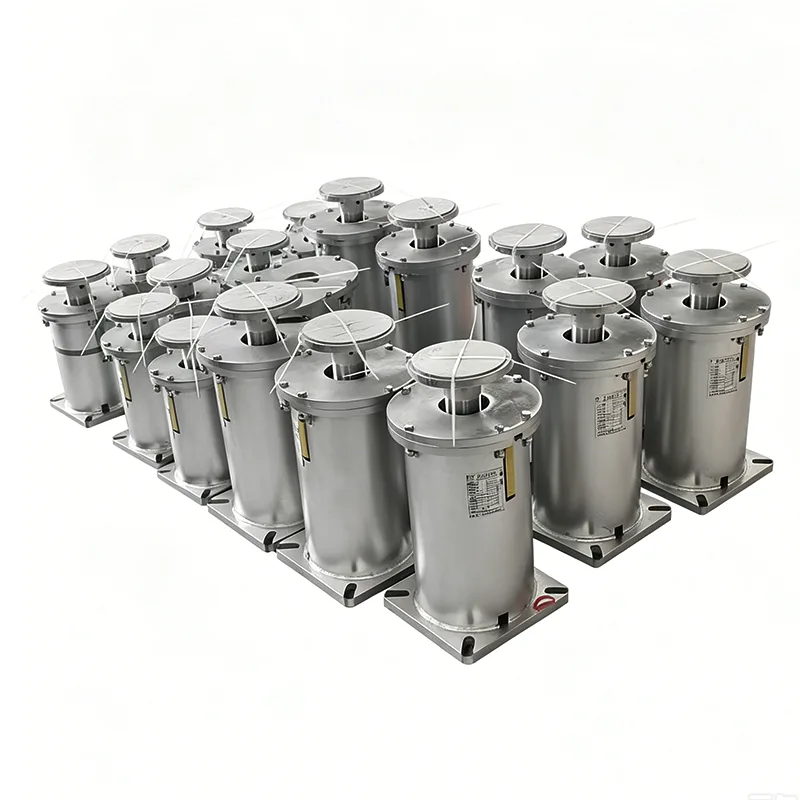

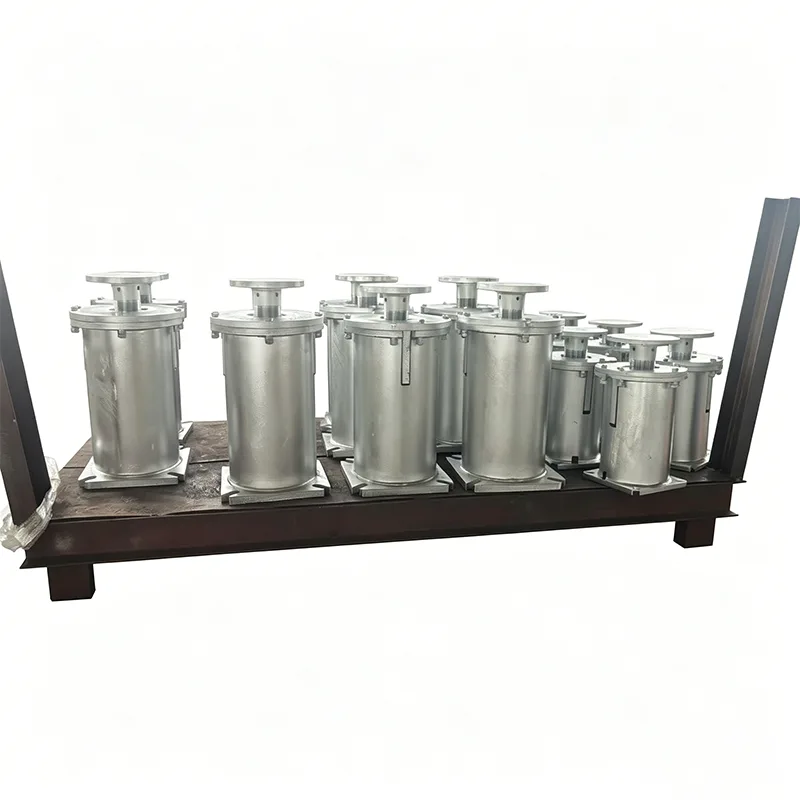

Sokongan Spring Boleh Ubah Jenis F

Yangzhou Tianshun Pipeline Technology Co., Ltd., yang diasaskan pada tahun 2012, mengeluarkan rangkaian penuh produk mengikut ketat standard HG/T 20644 Variable Spring Supports and Hangers. Sokongan Spring Boleh Ubah Jenis F ialah produk sokongan jenis asas dalam siri standard, direka khas untuk sokongan bawah saluran paip. Ia digunakan secara meluas dalam sistem saluran paip anjakan kecil dan sederhana dalam industri kuasa, petrokimia, metalurgi dan lain-lain, dan merupakan salah satu model spring berubah-ubah yang paling banyak digunakan dalam kejuruteraan.

Spesifikasi Teknikal Produk

Struktur dan Ciri-ciri Produk Jenis F

Sokongan Spring Boleh Ubah Jenis F menggunakan struktur kotak menegak, terdiri daripada bahagian berikut:

▶  Plat asas: Plat asas sokongan lebar, disambungkan ke asas

▶  Silinder spring: Spring mampatan heliks silinder terbina dalam

▶  Plat atas: Muatkan plat, disambungkan ke sokongan paip

▶  Plat penunjuk anjakan: Ditandakan dengan kedudukan keadaan sejuk dan panas

▶  Bolt pengunci: Dikunci semasa pengangkutan dan pemasangan

▶  Bolt pelarasan ketinggian: Pelarasan halus beban di tapak

Ciri Reka Bentuk Teras

Reka bentuk modular standard

Mematuhi sepenuhnya standard HG/T 20644, boleh ditukar ganti dengan produk daripada pengeluar lain

Siri beban dan anjakan piawai, sesuai untuk pemilihan institut reka bentuk

Dimensi pemasangan bersatu, mudah untuk perolehan kejuruteraan

Pra-tetapan kilang

Spring pra-mampat mengikut beban reka bentuk, dikunci pada kedudukan keadaan sejuk

Hanya perlu menanggalkan bolt pengunci selepas pemasangan di tapak untuk digunakan

Tidak perlu melaraskan mampatan spring di tapak

Struktur padat

Reka bentuk menegak, kawasan lantai kecil

Ketinggian keseluruhan 200-400mm, sesuai untuk keadaan terhad ruang

Pusat graviti rendah, kestabilan yang baik

Penyelenggaraan yang mudah

Pemasangan spring boleh ditarik keluar dan diganti secara berasingan

Petunjuk anjakan yang jelas, semasa pemeriksaan

Tiada bahagian memakai, reka bentuk bebas penyelenggaraan

Jadual Rujukan Pantas Parameter Teknikal Jenis F

Standard Pelaksanaan: HG/T 20644-2024Kadar Perubahan Beban: ≤25% (keperluan standard)Bahan Spring: Keluli spring 50CrVABahan Cangkang: Q235BARawatan anti-karat: Penyahkaratan letupan pasir + primer kaya zink epoksi + lapisan atas

Penjelasan Terperinci Peraturan Pengekodan Model

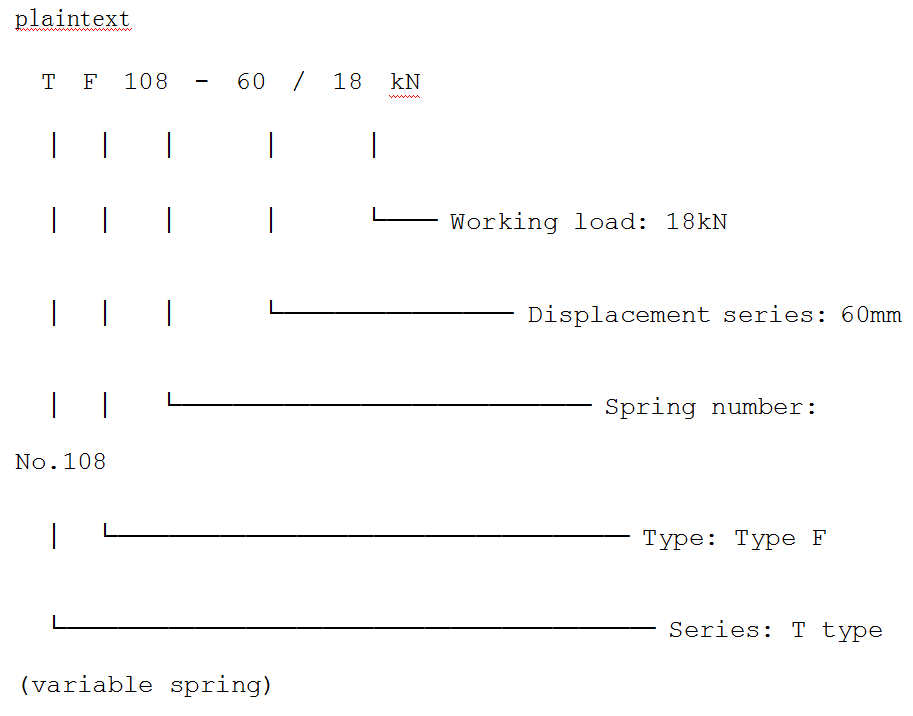

Contoh pengekodan model standard bagi Sokongan Spring Variable Type F:

Parameter yang diperlukan untuk pemilihan:

▶  Beban kerja saluran paip (kN)

▶  Anjakan terma menegak saluran paip (mm)

▶  Arah anjakan (atas / bawah)

▶  Gred kakisan alam sekitar

Pasukan profesional kami boleh terus menyediakan model produk Jenis F yang tepat berdasarkan parameter saluran paip yang anda berikan.

Contoh Pemilihan (Panduan Langkah demi Langkah)

Contoh keadaan kerja:

▶  Beban kerja saluran paip: 15kN

▶  Anjakan terma ke atas saluran paip: 40mm

Langkah pemilihan:

1. Tentukan siri anjakan: anjakan 40mm, pilih siri 60mm (margin rizab)

2. Kira beban keadaan panas: anjakan ke atas, pelepasan spring, beban berkurangan

3. Semak jadual kekakuan spring: pilih spring No.106, kekakuan 0.25kN/mm

4. Kira perubahan beban: 40mm × 0.25kN/mm = 10kN perubahan

5.Sahkan kadar perubahan: 10kN / 15kN = 6.7% ≤ 25%, memenuhi keperluan

Model akhir: TF106-60/15kN

Pemilihan Sokongan Spring Variable Type F nampaknya rumit, tetapi sebenarnya mengikut piawaian. Kami menyediakan perkhidmatan pemilihan percuma: anda hanya perlu menyediakan parameter saluran paip, dan kami akan menyediakan model yang tepat.

Senario Aplikasi Biasa Jenis F

Kawalan Kualiti dan Penghantaran

Kawalan Kualiti Pengeluaran

Pemeriksaan spring khas: Ujian beban 100% untuk setiap spring, rekod keluk kekakuan

Tetapan pra-mampatan: dimampatkan dengan tepat kepada kedudukan keadaan sejuk mengikut keperluan pesanan, dikunci

Penentukuran petunjuk anjakan: kedudukan plat penunjuk tepat kepada ±1mm

Rawatan anti-karat: letupan pasir gred Sa2.5, ketebalan salutan ≥80μm

Pemeriksaan rupa: pemeriksaan menyeluruh kimpalan, dimensi dan tanda

Kelebihan Penghantaran

Stok tersedia: model biasa (TF030-TF120, anjakan 30/60/90) dalam stok

Penghantaran cepat: pesanan stok dihantar dalam masa 3 hari, pesanan tersuai 7-10 hari

Harga pukal: harga berperingkat untuk perolehan pukal kejuruteraan

Dokumentasi lengkap: setiap kumpulan produk disertakan dengan sijil kelayakan, laporan ujian musim bunga, arahan pemasangan

Perkhidmatan dan Sokongan

Pemilihan percuma: Jurutera profesional menyediakan pengiraan pemilihan untuk memastikan model yang tepat

Peruntukan lukisan: Sediakan lukisan dimensi pemasangan standard untuk bekerjasama dengan reka bentuk

Sokongan teknikal: Jawab pelbagai soalan dalam pemasangan, pentauliahan dan penggunaan

Waranti kualiti: Waranti produk 2 tahun, penggantian percuma untuk kerosakan bukan manusia

Respons kecemasan: Menyediakan penyelesaian untuk masalah di tapak dalam masa 24 jam

Alat ganti: Stok pemasangan spring, bolt dan bahagian haus lain

Sokongan Spring Pembolehubah Jenis F ialah produk am standard dalam industri kimia, dan juga model spring pembolehubah yang paling banyak digunakan dalam kejuruteraan. Kami telah memberi tumpuan kepada pengeluaran siri standard selama 14 tahun, dengan kualiti produk yang stabil dan penghantaran tepat pada masanya, dan telah melaksanakan projek kejuruteraan di lebih daripada 40 negara di seluruh dunia. Pilih Jenis F standard, pilih kebolehpercayaan dan kemudahan.
