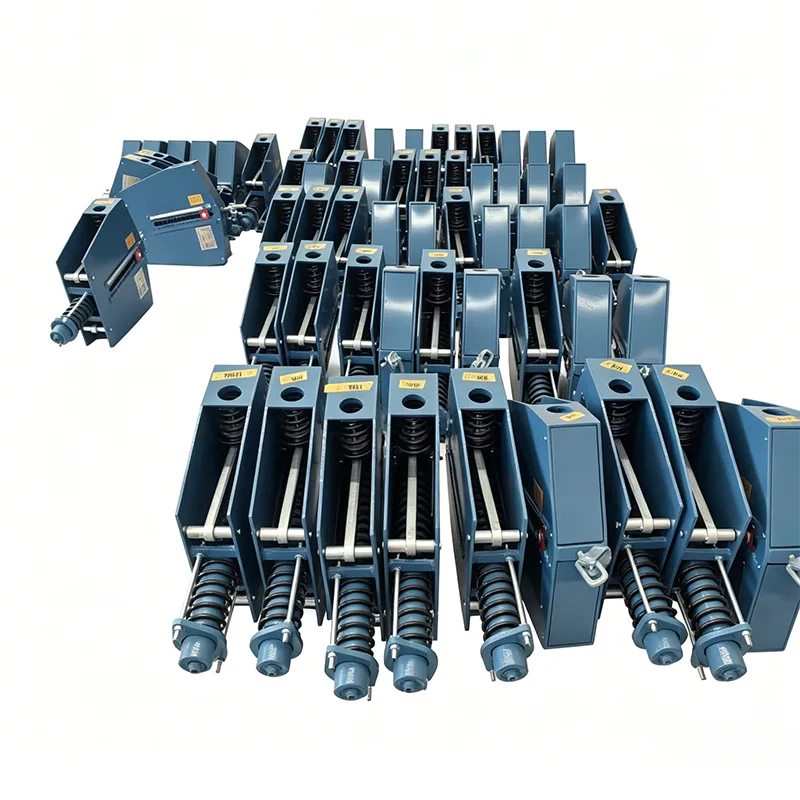

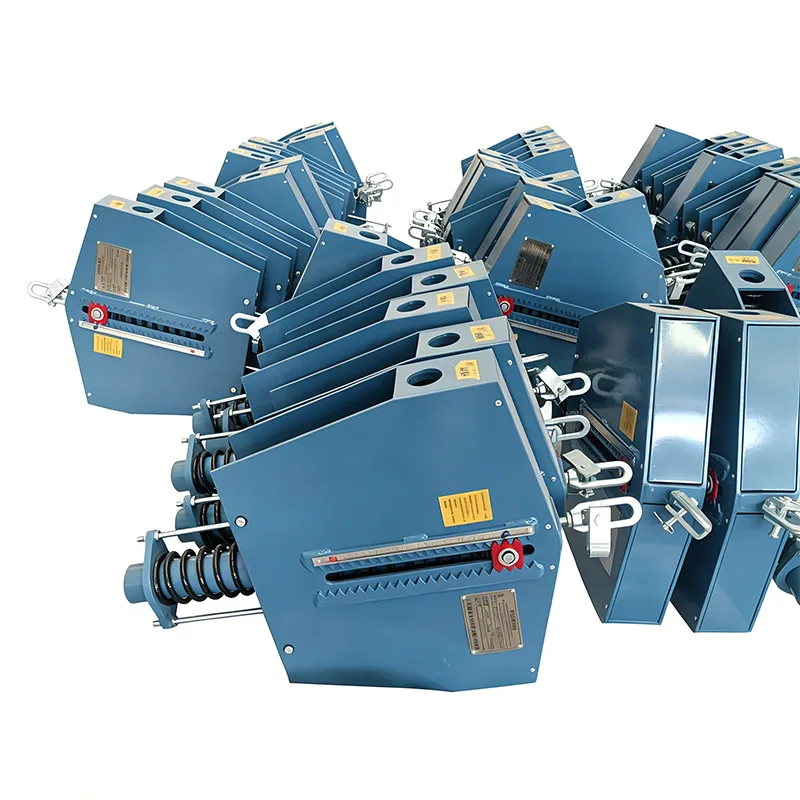

Sokongan Spring Malar Paip Stim

Saluran paip wap menjana anjakan haba yang besar semasa operasi dan sangat sensitif terhadap variasi beban. Apabila suhu saluran paip meningkat daripada suhu ambien kepada suhu operasi, anjakan menegak antara beberapa sentimeter hingga berpuluh sentimeter akan berlaku. Jika peranti sokongan konvensional diguna pakai, beban akan turun naik secara drastik bersama-sama dengan anjakan, mengakibatkan kepekatan tegasan paip, kerosakan pada sambungan peralatan dan juga pecah paip. Sokongan Spring Malar Paip Stim ialah unit sokongan khusus yang dibangunkan untuk menyelesaikan masalah sedemikian. Ia memberikan daya sokongan yang hampir berterusan sepanjang keseluruhan perjalanan anjakan, memastikan operasi sistem paip stim yang selamat dan boleh dipercayai.

Prinsip Kerja & Komposisi Struktur

Direka berdasarkan prinsip keseimbangan momen, Sokongan Spring Malar Paip Stim menukarkan daya keanjalan spring kepada daya sokongan mantap melalui mekanisme pautan. Apabila saluran paip bergerak secara menegak, ubah bentuk spring diberi pampasan oleh sistem pautan untuk mengekalkan daya keluaran yang stabil, dengan kadar variasi beban dikawal dalam 5%.

Produk standard terdiri daripada komponen teras berikut:

▶  Pemasangan spring: Dibuat daripada keluli spring aloi berkekuatan tinggi dan tertakluk kepada pelbagai proses rawatan haba.

▶  Mekanisme imbangan momen: Rangkaian mesin dan pemasangan sesondol dengan tepat.

▶  Peranti pelarasan beban: Mendayakan pelarasan beban output yang tepat di tapak.

▶  Penunjuk anjakan: Memaparkan dengan jelas anjakan sebenar saluran paip.

▶  Perumah & pemasangan penyambung: Diperbuat daripada keluli karbon premium dengan rawatan permukaan anti-karat.

Spesifikasi Teknikal Produk

Ciri-ciri Teknikal Teras

▶  Prestasi daya malar yang sangat baik: Kadar variasi beban ≤ 5% merentas lejang penuh, melebihi keperluan piawaian kebangsaan.

▶  Julat anjakan besar: Anjakan maksimum mencapai sehingga 400mm, sangat sesuai untuk saluran paip wap suhu tinggi berdiameter besar.

▶  Liputan beban yang komprehensif: Satu siri penilaian beban yang lengkap dari 0.5kN hingga 500kN tersedia.

▶  Struktur padat: Mengguna pakai reka bentuk spatial yang dioptimumkan, volum keseluruhannya adalah 20% lebih kecil daripada sokongan spring malar tradisional.

▶  Pemasangan mudah: Pratetapkan kepada beban yang ditentukan sebelum penghantaran, hanya memerlukan penetapan mudah untuk pentauliahan di tapak.

▶  Keselamatan dan kebolehpercayaan yang tinggi: Dilengkapi dengan perlindungan beban lampau dan peranti had perjalanan untuk mengelakkan kerosakan yang tidak disengajakan.

Perbandingan Prestasi dengan Sokongan Spring Boleh Ubah

Parameter Teknikal Piawai

Senario Aplikasi Biasa

Sokongan Spring Malar Paip Stim digunakan terutamanya pada sistem paip stim yang menampilkan anjakan haba yang besar dan keperluan ketat pada kestabilan beban:

▶  Saluran paip wap utama dan panaskan semula saluran paip wap loji kuasa haba

▶  Sistem paip wap di pulau konvensional loji kuasa nuklear

▶  Saluran paip penghantaran wap suhu tinggi di kilang penapisan petroleum

▶  Saluran paip kuasa wap dalam kerja besi dan keluli

▶  Jalur air panas dan wap bersuhu tinggi untuk pemanasan pusat bandar

▶  Sistem paip pemanasan wap di loji kimia

Untuk aplikasi di atas, Sokongan Spring Boleh Ubah untuk Talian Paip tidak lagi dapat memenuhi keperluan operasi apabila anjakan saluran paip melebihi 100mm atau kawalan ketat ke atas variasi beban diperlukan. Dalam kes sedemikian, sokongan spring berterusan adalah wajib untuk menjamin keselamatan sistem.

Pembuatan & Kawalan Kualiti

Yangzhou Tianshun Piping mempunyai pengalaman profesional selama 14 tahun dalam menghasilkan sokongan spring berterusan, dilengkapi dengan kemudahan pengeluaran yang lengkap dan instrumen ujian ketepatan. Kami telah melaksanakan sistem kawalan kualiti set lengkap yang ketat untuk memastikan semua produk mematuhi piawaian antarabangsa:

1. Pemeriksaan bahan mentah masuk: Semua bahan keluli disertakan dengan sijil bahan asal, dan menjalani analisis spektrum dan ujian sifat mekanikal.

2.Pemesinan ketepatan: Komponen utama diproses oleh pusat pemesinan CNC untuk menjamin ketepatan dimensi yang tinggi.

3. Ujian prestasi musim bunga: Setiap musim bunga melepasi ujian keletihan 100,000 kitaran dan penentukuran beban.

4. Ujian prestasi keseluruhan: Setiap unit siap menjalani ujian daya malar lejang penuh sebelum penghantaran.

5. Pengesahan pihak ketiga: Laporan ujian yang dikeluarkan oleh SGS, BV, TUV dan organisasi pihak ketiga berwibawa lain tersedia atas permintaan.

Sistem pengurusan kualiti kami diperakui ISO 9001:2015, dan semua produk mematuhi piawaian antarabangsa termasuk CE dan API.

Garis Panduan Pemilihan & Perkhidmatan Sokongan

Sokongan paip hendaklah dipilih mengikut anjakan saluran paip dan kepekaan beban:Pilih Sokongan Spring Boleh Ubah untuk Saluran Paip jika anjakan saluran paip menegak adalah kurang daripada 100mm dan sistem tidak sensitif terhadap turun naik beban. Pilih Sokongan Spring Malar apabila anjakan melebihi 100mm atau saluran paip mempunyai kepekaan yang tinggi terhadap beban.

Kami menyediakan rangkaian penuh perkhidmatan sokongan profesional:

▶  Analisis tekanan paip percuma dan pengiraan pemilihan penyangkut & sokongan

▶  Reka bentuk dan pembuatan penyokong spring malar bukan standard

▶  Panduan pemasangan dan perkhidmatan pentauliahan di tapak

▶  Waranti 12 bulan, dengan pembaikan atau penggantian percuma untuk produk yang rosak dalam tempoh jaminan

▶  Pembekalan alat ganti jangka panjang dan sokongan teknikal yang berterusan
