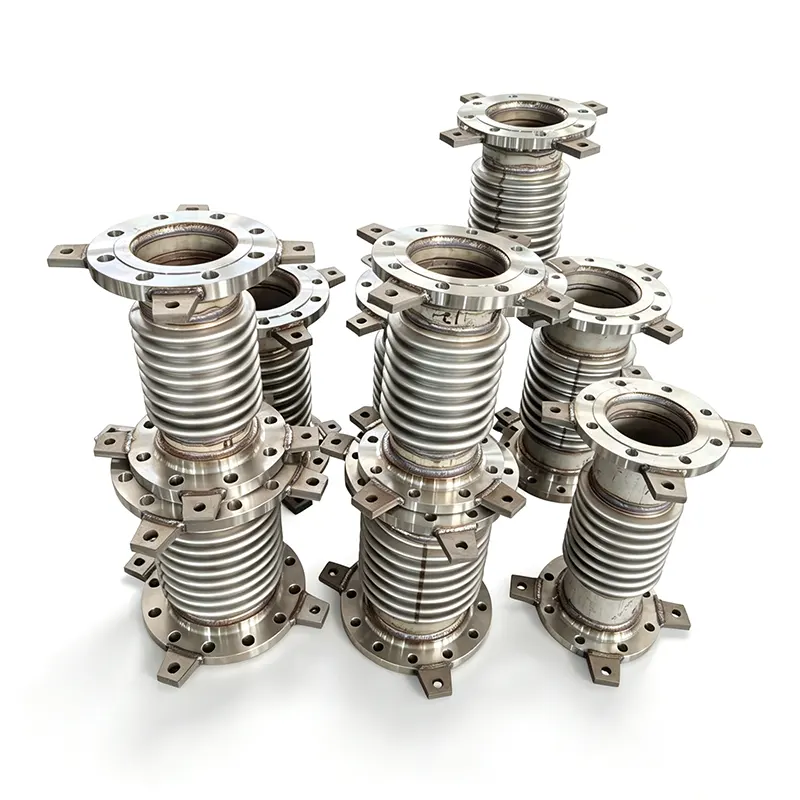

Tianshun, pengeluar komponen saluran paip industri, membekalkanMetal Sambungan Pengembangan Bellowspenyelesaian yang direka untuk menampung pengembangan haba, menyerap pergerakan saluran paip, dan menyokong operasi yang boleh dipercayai di bawah keadaan industri yang mencabar. Dengan memilih bahan belos yang sesuai, konfigurasi pergerakan dan penarafan tekanan, jurutera boleh mengurangkan tekanan paip yang berlebihan, melindungi peralatan yang disambungkan, dan meningkatkan prestasi jangka panjang sistem paip industri.
Sambungan pengembangan belos logam ialah komponen paip fleksibel yang mengimbangi perubahan dimensi yang disebabkan oleh turun naik suhu, anjakan mekanikal dan beban operasi terpilih. Belos logam beralunnya boleh menampung pergerakan paksi, sisi atau sudut, bergantung pada reka bentuk. Aplikasi biasa termasuk penjanaan kuasa, pemprosesan petrokimia, pemanasan daerah, rawatan air dan pembuatan industri. Memilih sambungan yang betul memerlukan penilaian yang teliti terhadap tekanan operasi, suhu, keserasian bendalir, keperluan pergerakan, hayat keletihan dan keadaan pemasangan. Panduan ini menerangkan cara sambungan pengembangan belos logam berfungsi, membandingkan konfigurasi biasa, menggariskan pertimbangan pemilihan bahan, dan menyerlahkan semakan kualiti yang harus dibincangkan oleh pembeli industri dengan pembekal yang berkelayakan seperti Tianshun.
Sambungan pengembangan belos logam ialah penyambung fleksibel yang dipasang dalam sistem paip untuk menampung pergerakan sambil mengekalkan sempadan tekanan yang diperlukan. Komponen utamanya ialah belos logam berdinding nipis yang dibentuk dengan satu siri korugasi. Korugasi ini membenarkan ubah bentuk terkawal tanpa memerlukan keseluruhan paip bergerak dengan bebas.
Tidak seperti sambungan paip tegar, yang memindahkan anjakan haba ke dalam komponen sekeliling, sambungan pengembangan yang direka bentuk dengan betul menyediakan lokasi yang ditetapkan untuk pergerakan. Ini membantu menguruskan beban yang dihantar ke penambat paip, penyokong, pam, injap dan penukar haba.
Perhimpunan biasa mungkin termasuk:
Pembinaan yang sesuai bergantung pada susun atur paip, persekitaran operasi, dan pengiraan kejuruteraan. Untuk maklumat produk, lawati halaman produk Bersama Pengembangan Bellow Logam Tianshun.
Saluran paip industri mengembang apabila suhunya meningkat dan mengecut apabila ia sejuk. Getaran peralatan, toleransi pemasangan, dan anjakan struktur boleh memperkenalkan pergerakan tambahan. Jika perubahan ini tidak ditampung dengan betul, ia boleh meningkatkan tekanan pada kerja paip dan peralatan yang disambungkan.
Belos beralun berubah bentuk secara elastik dalam had pergerakan yang direka bentuk, menyerap bahagian anjakan yang ditentukan. Bergantung pada konfigurasi sendi, pergerakan mungkin berlaku dalam satu arah atau melalui gabungan arah.
Teras tekanan adalah satu lagi pertimbangan penting. Tekanan dalaman yang bertindak pada kawasan berkesan belos boleh menjana daya yang mesti dihalang atau diseimbangkan oleh reka bentuk sistem. Penambat, pemandu, batang pengikat, dan konfigurasi tekanan seimbang mungkin diperlukan, bergantung pada aplikasi.
Akibatnya, sambungan pengembangan belos logam harus dipilih sebagai sebahagian daripada fleksibiliti paip dan analisis tegasan keseluruhan dan bukannya dianggap sebagai aksesori terpencil.
Sambungan pengembangan belos logam menampung anjakan haba yang dikira dalam sistem paip panas dan sejuk. Ini boleh membantu mengurangkan beban berlebihan yang disebabkan oleh pengembangan dan pengecutan yang terkawal, dengan syarat sambungan bersaiz dan dipasang dengan betul.
Beban paip yang tidak terkawal boleh menjejaskan muncung pam, sambungan injap, antara muka turbin dan sambungan penukar haba. Sambungan pengembangan yang direka bentuk dengan betul boleh membantu menguruskan beban ini dengan membenarkan pergerakan tertentu dalam susunan paip.
Keluli tahan karat dan bahan belos aloi tinggi terpilih boleh ditentukan untuk kombinasi tekanan, suhu dan media proses yang berbeza. Gred bahan yang sesuai mesti disahkan terhadap pendedahan kimia sebenar dan keadaan operasi.
Reka bentuk paksi, universal, berengsel, gimbal dan tekanan seimbang menyediakan cara yang berbeza untuk menampung pergerakan. Ini membolehkan jurutera memadankan konfigurasi sambungan dengan susun atur paip dan bukannya bergantung pada satu reka bentuk untuk setiap aplikasi.
Faedah ini bergantung pada kejuruteraan yang betul, keserasian bahan, sokongan yang sesuai, dan pematuhan kepada keperluan pemasangan pengeluar. Sambungan pengembangan tidak boleh mengimbangi sokongan paip yang tidak mencukupi atau sistem penambat yang direka bentuk dengan salah.
Konfigurasi sambungan pengembangan yang berbeza memenuhi keperluan pergerakan dan tujahan tekanan yang berbeza. Memahami perbezaan ini membantu pembeli menentukan produk yang sesuai.
| Jenis Sendi | Keupayaan Pergerakan Utama | Pertimbangan Reka Bentuk Biasa |
|---|---|---|
| Sendi pengembangan paksi | Mampatan paksi dan lanjutan | Memerlukan penambat dan panduan yang sesuai untuk mengawal sistem paip. |
| Sambungan pengembangan sejagat | Terutamanya pergerakan sisi, dengan keupayaan sudut bergantung pada reka bentuk | Dua belos yang disambungkan oleh kili tengah memberikan fleksibiliti pergerakan yang lebih besar. |
| Sendi pengembangan berengsel | Pergerakan sudut dalam satah yang ditentukan | Perkakasan engsel mengawal pergerakan dan membantu menahan tujahan tekanan. |
| Sambungan pengembangan gimbal | Pergerakan sudut dalam pelbagai satah | Perkakasan Gimbal mengawal putaran sambil menguruskan tujahan tekanan. |
| Sendi pengembangan seimbang tekanan | Pergerakan mengikut konfigurasi tertentu | Direka bentuk untuk mengimbangi tujahan tekanan di mana sekatan konvensional tidak sesuai. |
| Sendi pengembangan bertekanan luaran | Pergerakan paksi, bergantung pada reka bentuk | Mungkin sesuai untuk aplikasi yang memerlukan kapasiti mampatan paksi yang besar. |
Kapasiti pergerakan setiap konfigurasi bergantung pada geometri, pembinaan belos, tekanan, suhu dan keperluan keletihannya. Jurutera harus mengesahkan pergerakan gabungan yang dibenarkan dan bukannya menambah penarafan pergerakan individu tanpa pengesahan.
Pemilihan bahan mempengaruhi rintangan kakisan, keupayaan suhu, kelenturan dan prestasi keletihan. Spesifikasi yang betul mesti mengambil kira medium proses serta keadaan mekanikal yang dialami semasa operasi.
Maklumat produk terbitan Tianshun menyenaraikan pilihan biasa berikut. Ini adalah julat rujukan dan tidak boleh ditafsirkan sebagai penilaian serentak untuk setiap reka bentuk.
| Parameter | Diterbitkan Julat atau Pilihan Biasa | Perkara yang Perlu Disahkan oleh Pembeli |
|---|---|---|
| Diameter nominal | DN50–DN3000; saiz yang lebih besar atau bukan standard boleh dipertimbangkan | Saiz sambungan sebenar, panjang bersemuka dan keperluan lukisan |
| Tekanan reka bentuk | PN10, PN16, PN25, PN40 | Penarafan tekanan pada suhu operasi yang ditentukan |
| Suhu reka bentuk | -196°C hingga +800°C | Suhu yang dibenarkan untuk bahan dan pembinaan yang dipilih |
| Bahan belos | SS304, SS316L, Inconel 625 dan pilihan lain | Keserasian kakisan dan pensijilan bahan |
| Sambungan | Hujung bebibir atau dikimpal | Piawaian bebibir yang berkenaan, dimensi dan keperluan kimpalan |
| Kehidupan keletihan | 1,000, 3,000 atau 5,000 kitaran untuk reka bentuk tertentu | Mengira hayat kitaran di bawah keadaan pergerakan dan tekanan sebenar |
Tekanan, suhu dan pergerakan sebenar yang dibenarkan mesti disahkan untuk sambungan yang dipilih. Parameter ini saling bergantung, dan nilai yang paling menuntut dalam satu kategori tidak digunakan secara automatik apabila keadaan operasi lain berubah.
Sambungan pengembangan belos logam digunakan di seluruh industri di mana pergerakan paip terkawal dan pembendungan yang boleh dipercayai adalah penting.
Bagi setiap aplikasi, jurutera harus menilai komposisi bendalir, tekanan reka bentuk, suhu operasi, kitaran permulaan dan penutupan, getaran, dan potensi beban sementara. Butiran ini menentukan sama ada sambungan belos logam sesuai dan konfigurasi yang harus ditentukan.
Proses pemilihan yang boleh dipercayai bermula dengan data operasi yang tepat. Memilih sambungan hanya berdasarkan diameter paip nominal boleh mengakibatkan kapasiti pergerakan yang tidak mencukupi atau penarafan tekanan yang tidak sesuai.
Tianshun menyediakan pilihan sambungan pengembangan belos logam standard dan tersuai. Untuk sistem bukan standard, berkongsi lukisan paip dan data pengendalian membantu pasukan kejuruteraan menilai konfigurasi dan spesifikasi yang diperlukan.
Malah sambungan pengembangan yang direka dengan betul boleh gagal sebelum masanya jika ia dipasang dengan tidak betul atau tertakluk kepada pergerakan di luar had yang ditetapkan. Oleh itu, pemasangan dan penyelenggaraan hendaklah mengikut lukisan yang diluluskan dan arahan pengilang.
Semasa servis, periksa ubah bentuk yang boleh dilihat, kakisan, kebocoran, getaran luar biasa dan kerosakan pada komponen pelindung. Semak sebarang perubahan dalam keadaan operasi yang boleh menjejaskan hayat keletihan atau kapasiti pergerakan. Selang pemeriksaan hendaklah berdasarkan keterukan perkhidmatan, kritikal peralatan, dan program penyelenggaraan yang berkenaan.
Untuk sistem tekanan tinggi, suhu tinggi atau media berbahaya, pemeriksaan dan pembaikan hendaklah dikendalikan oleh kakitangan yang berkelayakan di bawah prosedur keselamatan yang berkaitan. Belos yang rosak tidak boleh dikembalikan kepada perkhidmatan tanpa penilaian kejuruteraan yang sesuai.
Tujuan utamanya adalah untuk menampung pergerakan paip tertentu yang disebabkan oleh pengembangan terma, pengecutan, atau anjakan lain sambil membantu menguruskan beban yang dihantar melalui sistem paip.
Sambungan pengembangan paksi terutamanya menampung pemampatan dan sambungan di sepanjang garis tengah paip. Sambung pengembangan universal menggunakan dua elemen belos yang dipisahkan oleh kili tengah untuk menampung pergerakan sisi yang lebih besar, dengan keupayaan sudut tambahan bergantung pada reka bentuknya.
Tidak ada satu bahan terbaik untuk setiap aplikasi. SS304, SS316L, SS321, Inconel 625, dan aloi lain mungkin sesuai di bawah keadaan yang berbeza. Pemilihan hendaklah berdasarkan keserasian bendalir, suhu, tekanan, keperluan keletihan dan penilaian kejuruteraan pengeluar.
Hayat perkhidmatan bergantung pada bilangan dan magnitud kitaran pergerakan, tekanan, suhu, kakisan, getaran, kualiti pemasangan dan penyelenggaraan. Minta pengiraan hayat keletihan untuk sampul operasi yang ditentukan dan bukannya bergantung pada anggaran hayat perkhidmatan universal.
Tidak. Sambungan pengembangan biasanya tidak menggantikan keperluan untuk penyokong paip, penambat dan pemandu yang sesuai. Komponen ini mengawal berat paip, penjajaran dan pergerakan supaya sambungan beroperasi dalam had reka bentuknya.
Maklumat produk Tianshun menerangkan reka bentuk standard dan tersuai, termasuk dimensi bukan standard dan pilihan bahan yang berbeza. Pembeli harus menyediakan lukisan, keadaan operasi, keperluan pergerakan dan butiran sambungan untuk mengesahkan kebolehlaksanaan dan mendapatkan sebut harga khusus reka bentuk.
Sambungan Pengembangan Belos Logam ialah komponen penting dalam sistem perpaipan industri yang mesti menampung pergerakan haba, mengurus anjakan dan melindungi peralatan yang disambungkan daripada beban mekanikal yang berlebihan. Prestasi yang boleh dipercayai bergantung pada pemilihan bahan belos yang betul, konfigurasi pergerakan, penilaian tekanan, dan hayat keletihan sambil memastikan reka bentuk pemasangan dan sokongan yang betul. Tianshun menawarkan penyelesaian standard dan tersuai untuk pelbagai keperluan saluran paip industri, dengan kebolehkesanan bahan dan pilihan pemeriksaan yang diterangkan dalam maklumat produknya. Untuk mengenal pasti konfigurasi yang sesuai untuk projek anda, semak spesifikasi Tianshun Metal Bellows Expansion Joint danhubungi kamidengan parameter pengendalian anda, lukisan teknikal dan keperluan pembelian untuk membincangkan pemilihan bahan, reka bentuk tersuai dan penyelesaian yang disesuaikan dengan sistem saluran paip anda.
