Sokongan penyangkut springmemainkan peranan penting dalam mengawal berat paip, pergerakan haba, dan getaran dalam menuntut sistem paip perindustrian. Tianshun menyediakan penyelesaian penyangkut spring kejuruteraan dengan penarafan beban dari 10 N hingga 100,000 N dan keupayaan anjakan sehingga 200 mm, menyokong aplikasi merentas kuasa, petrokimia, LNG, penapisan, pemanasan, farmaseutikal dan kemudahan pemprosesan makanan.
Sokongan penyangkut spring yang dipilih dengan betul membolehkan sistem paip bergerak dengan selamat apabila suhu operasi berubah sambil mengekalkan sokongan menegak terkawal. Tidak seperti penyangkut tegar, sistem berasaskan spring boleh menampung pengembangan dan pengecutan haba, mengagihkan beban dengan lebih berkesan, dan membantu mengurangkan tekanan yang dipindahkan ke paip dan peralatan yang disambungkan. Tianshun mengeluarkan pemasangan penyangkut spring menggunakan keluli spring seperti 60Si2MnA dan 50CrVA, dengan pilihan untuk perumah keluli karbon, salutan pelindung, sambungan tersuai dan keperluan beban dan anjakan khusus projek. Memahami struktur, prinsip kerja, spesifikasi, keperluan ujian dan keadaan aplikasi adalah penting apabila memilih sokongan untuk saluran paip industri.
Jadual Kandungan
Apakah Sokongan Penyangkut Spring?
Bagaimanakah Sokongan Penyangkut Spring Berfungsi?
Apakah Kelebihan Prestasi Utama?
Apakah Parameter Teknikal yang Perlu Diperiksa oleh Jurutera?
Di manakah Sokongan Penyangkut Spring Digunakan?
Pembolehubah lwn Sokongan Spring Malar
Bagaimanakah Sokongan Spring Hanger Diuji?
Bagaimana Anda Harus Memilih Sokongan Yang Tepat?
Dapatkan Penyelesaian Penyangkut Spring Tersuai

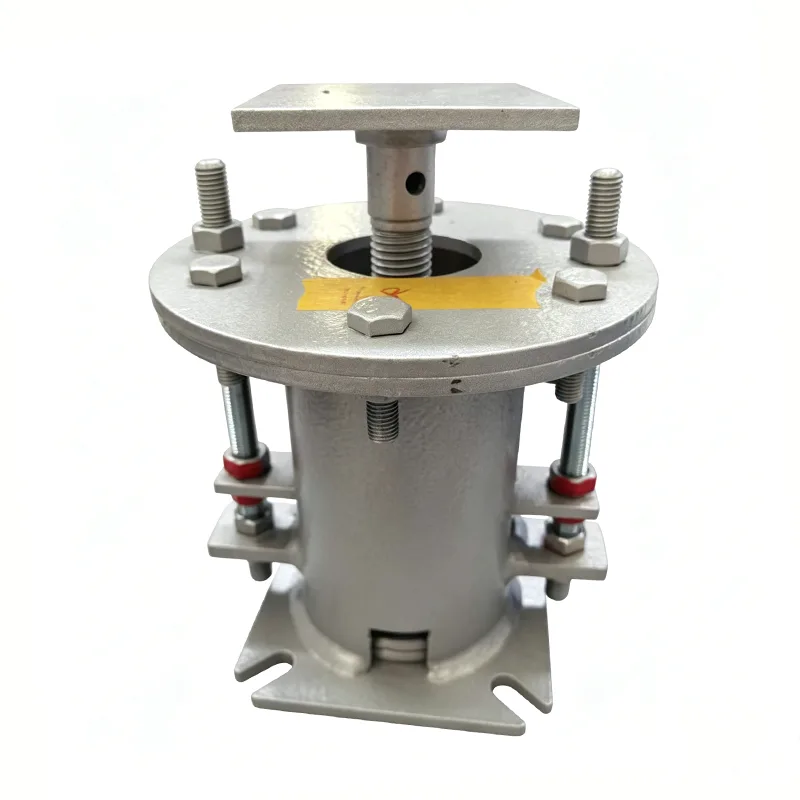

Apakah Sokongan Penyangkut Spring?
Sokongan penyangkut spring ialah sokongan paip mekanikal yang direka untuk membawa berat saluran paip sambil membenarkan pergerakan menegak terkawal. Ia menggunakan gelagat anjal spring untuk menampung pergerakan yang dihasilkan oleh perubahan suhu, beban operasi dan keadaan perkhidmatan lain.
Apabila paip proses menjadi panas, ia boleh mengembang dan bergerak dari kedudukan sejuknya. Apabila ia sejuk, paip mengecut. Sokongan tegar boleh menyekat pergerakan ini dan berpotensi mewujudkan tekanan paip tambahan. Penyangkut spring yang direka bentuk dengan betul memberikan daya sokongan sambil membenarkan paip bergerak dalam julat perjalanan yang direka bentuknya.
Ini menjadikan sokongan berasaskan spring amat berguna untuk saluran wap, paip proses suhu tinggi, sistem penjanaan kuasa, kemudahan petrokimia, penapisan dan pemasangan lain di mana anjakan haba mesti dipertimbangkan semasa reka bentuk tegasan paip.
Bagi jurutera projek, sokongan tidak boleh dipilih hanya dengan saiz paip nominal. Beban pengendalian, beban panas dan sejuk, pergerakan yang dijangka, arah pemasangan, suhu, dimensi sambungan dan piawaian reka bentuk yang berkenaan semuanya perlu dinilai.
Bagaimanakah Sokongan Penyangkut Spring Berfungsi?
Prinsip operasi asas adalah mudah: pemasangan spring menjana daya sokongan terkawal sambil membenarkan anjakan menegak paip.
- Beban paip dipindahkan:Penyangkut memindahkan sebahagian daripada berat paip dan beban operasi ke struktur sokongan.
- Perubahan suhu menyebabkan pergerakan:Apabila saluran paip memanas atau menyejuk, pengembangan atau pengecutan haba menyebabkan pergerakan menegak.
- Musim bunga bertindak balas:Spring memampatkan atau memanjang mengikut arah dan magnitud pergerakan.
- Pergerakan kekal terkawal:Sokongan menampung anjakan yang direka bentuk dan bukannya memaksa paip ke kedudukan tetap.
- Beban diagihkan:Pemilihan sokongan yang betul membantu mengelakkan pemuatan setempat yang berlebihan pada sokongan paip dan peralatan yang disambungkan.
Dalam reka bentuk paip praktikal, penyangkut spring berfungsi sebagai sebahagian daripada sistem sokongan yang lebih besar. Kasut paip, penyokong tegar, panduan, sauh dan komponen lain boleh digunakan bersama mengikut analisis tegasan paip dan keperluan projek.
Apakah Komponen Utama?
Kebolehpercayaan penyangkut spring bergantung pada interaksi antara pemasangan spring, perumah, mekanisme pelarasan dan perkakasan sambungannya. Konfigurasi biasa termasuk komponen berikut:
| Komponen | Fungsi Utama | Bahan atau Ciri Biasa |
|---|---|---|
| Perhimpunan Musim Bunga | Menyediakan daya sokongan terkawal dan menampung pergerakan | Keluli spring 60Si2MnA atau 50CrVA |
| Perumahan | Melindungi dan meletakkan pemasangan spring | Keluli karbon Q235B atau Q345B |
| Skru Pelarasan | Membenarkan pelarasan beban dan ketinggian semasa pemasangan | Pembinaan keluli khusus projek |
| Batang Penyangkut & Aksesori | Menghubungkan sokongan kepada saluran paip dan struktur | Dipilih mengikut keperluan projek |
| Penunjuk Anjakan | Menunjukkan kedudukan pergerakan sebenar | Petunjuk ditentukur yang boleh dilihat dengan jelas |
Dimensi sambungan dan aksesori boleh disesuaikan apabila konfigurasi standard tidak sepadan dengan keadaan pemasangan. Ini amat penting untuk projek pengubahsuaian atau rak paip kompleks di mana ruang pemasangan yang tersedia adalah terhad.
Apakah Kelebihan Prestasi Utama?
Pampasan Pergerakan Terma
Kelebihan utama adalah keupayaan untuk menampung pergerakan paip menegak yang disebabkan oleh perubahan suhu. Reka bentuk penyangkut spring standard Tianshun boleh menyediakan pilihan anjakan berkadar 50, 80, 120, 150 dan 200 mm, bergantung pada konfigurasi yang dipilih.
Sokongan Beban Terkawal
Saluran paip industri boleh menjadi lebih berat dengan ketara semasa operasi kerana cecair proses, penebat dan keadaan perkhidmatan yang berubah-ubah. Pemasangan spring yang ditentukan dengan betul membantu mengekalkan sokongan terkawal sepanjang kitaran operasi.
Penghantaran Getaran Dikurangkan
Susunan yang disokong spring boleh membantu mengurangkan penghantaran terus getaran paip kepada anggota struktur. Ini boleh menjadi berharga di sekitar peralatan berputar, sistem stim, peralatan proses dan pemasangan lain di mana kawalan getaran adalah penting.
Fleksibiliti Pemasangan
Mekanisme pelarasan membolehkan pemasang memperhalusi kedudukan sokongan dan memuatkan semasa pemasangan. Ini boleh memudahkan penjajaran medan berbanding dengan susunan sokongan yang tegar sepenuhnya.
Kebolehsuaian kepada Projek Berbeza
Pemasangan penyangkut spring boleh direka bentuk mengikut beban yang berbeza, keperluan perjalanan, bahan, jenis sambungan dan keadaan persekitaran. Tianshun juga menyediakan penyelesaian tersuai untuk keperluan beban, anjakan, suhu dan sambungan khas.
Apakah Parameter Teknikal yang Perlu Diperiksa oleh Jurutera?
Sebelum memesan penyangkut spring, jurutera harus menetapkan keadaan operasi sebenar dan bukannya memilih unit hanya mengikut diameter paip. Spesifikasi berikut amat penting:
| Parameter | Julat Rujukan Tianshun | Mengapa Ia Penting |
|---|---|---|
| Beban Kerja | 10 N–100,000 N | Menentukan kapasiti sokongan yang diperlukan |
| Anjakan Berkadar | 50–200 mm | Mesti menampung pergerakan paip yang dijangkakan |
| Suhu Operasi | -20°C hingga +450°C | Mempengaruhi pemilihan bahan dan musim bunga |
| Bahan Spring | 60Si2MnA / 50CrVA | Menyokong prestasi mekanikal dan keletihan |
| Bahan Perumahan | Q235B / Q345B | Menyediakan perlindungan dan sokongan struktur |
| Rawatan Permukaan | Salutan kaya zink epoksi / galvanizing hot-dip | Meningkatkan perlindungan kakisan |
| Piawaian Terpakai | ANSI/HG 20644, GB/T 17116, DIN 2545 | Membantu menyelaraskan produk dengan spesifikasi projek |
Untuk projek EPC antarabangsa, jurutera juga boleh menentukan piawaian khusus projek, sijil bahan, keperluan pemeriksaan atau penyaksian pihak ketiga. Keperluan ini harus disahkan sebelum pengeluaran bermula.
Di manakah Sokongan Penyangkut Spring Digunakan?
Sokongan spring sesuai untuk paip industri di mana sokongan beban mesti wujud bersama dengan pergerakan haba terkawal. Aplikasi biasa termasuk:
- wap loji janakuasa haba dan paip air
- Sistem perpaipan tambahan loji kuasa nuklear
- Saluran paip proses petrokimia
- Relau penapisan minyak dan paip lajur
- Saluran paip terminal LNG dan LPG
- Rangkaian pemanasan pusat bandar
- Paip proses farmaseutikal
- Paip kebersihan pemprosesan makanan
- Talian wap suhu tinggi dan tekanan tinggi
Untuk kemudahan kimia dan petrokimia, perlindungan permukaan dan pemilihan bahan boleh menjadi sangat penting kerana sokongan mungkin terdedah kepada kelembapan, atmosfera menghakis atau suhu operasi yang menuntut.
Pembolehubah lwn Sokongan Spring Malar: Apakah Perbezaannya?
Salah satu keputusan yang paling penting dalam reka bentuk sokongan saluran paip ialah sama ada aplikasi memerlukan konfigurasi spring yang berubah-ubah atau malar.
| Perbandingan | Sokongan Spring Berubah | Sokongan Spring Malar |
|---|---|---|
| Pasukan Penyokong | Berubah apabila musim bunga bergerak | Direka bentuk untuk kekal kira-kira malar |
| Penggunaan Biasa | Pergerakan haba sederhana | Pergerakan besar atau keperluan perubahan beban yang ketat |
| Pertimbangan Reka Bentuk | Variasi beban yang dibenarkan | Muatkan ketekalan sepanjang perjalanan |
| Aplikasi Biasa | Proses am dan paip utiliti | Sambungan wap utama dan peralatan sensitif |
Sokongan spring berubah-ubah mungkin sesuai di mana perubahan dalam daya sokongan kekal diterima dalam reka bentuk tegasan paip. Susunan spring yang berterusan boleh dipertimbangkan di mana peralatan yang disambungkan mempunyai perubahan beban yang dibenarkan yang lebih ketat atau di mana perjalanan menegak yang besar dijangkakan.
Pilihan yang betul hendaklah berdasarkan analisis tegasan paip projek, keadaan beban panas dan sejuk, arah pergerakan, dan had muncung peralatan.
Bagaimanakah Sokongan Spring Hanger Diuji?
Jaminan kualiti amat penting kerana penyangkut spring ialah komponen yang menanggung beban. Pengujian harus mengesahkan bukan sahaja dimensi luaran tetapi juga keadaan bahan, prestasi spring, tingkah laku beban, dan salutan pelindung.
Aktiviti pemeriksaan dan ujian biasa termasuk:
- Pemeriksaan visual dan dimensi
- Pengenalan Bahan Positif (PMI), jika diperlukan
- Ujian kekerasan
- Ujian Zarah Magnetik atau Ujian Penembusan Cecair jika berkenaan
- Ujian beban musim bunga
- Pengesahan lengkung anjakan beban
- Pemeriksaan ketebalan salutan
- Pemeriksaan pemasangan akhir
Laporan Ujian Kilang dan Laporan Ujian Bahan boleh dibekalkan untuk pesanan yang berkenaan. Untuk projek yang memerlukan pengesahan tambahan, pemeriksaan pihak ketiga, ujian yang disaksikan, ujian bahan, NDT kimpalan atau pemeriksaan pra-penghantaran juga boleh diatur mengikut keperluan kontrak.
Bagaimana Anda Harus Memilih Sokongan Penyangkut Spring yang Tepat?
Pemilihan yang betul bermula dengan data kejuruteraan. Pakej spesifikasi yang berguna harus mengandungi maklumat berikut:
- Saiz dan konfigurasi paip
- Beban operasi dan dipasang
- Keadaan beban panas dan sejuk
- Anjakan menegak yang dijangkakan
- Arah pergerakan
- Suhu operasi dan reka bentuk
- Susunan pemasangan yang diperlukan
- Dimensi sambungan
- Keperluan bahan dan salutan
- Reka bentuk dan piawaian pemeriksaan yang berkenaan
Untuk sistem yang kompleks, membekalkan isometrik tekanan paip atau jadual sokongan yang berkaitan boleh meningkatkan ketepatan pemilihan penyangkut dengan ketara. Jurutera kemudian boleh menilai sama ada spring berubah-ubah, spring malar, atau susunan sokongan lain adalah sesuai.
Apabila dimensi standard tidak sesuai, penyelesaian penyangkut spring tersuai boleh termasuk kapasiti beban khas, sambungan bukan standard, dimensi pemasangan tersuai, bahan tahan kakisan dan reka bentuk untuk persekitaran suhu tinggi atau rendah.
Soalan Lazim Mengenai Sokongan Spring Hanger
1. Apakah tujuan utama sokongan penyangkut spring?
Tujuan utamanya adalah untuk menyokong beban saluran paip sambil membenarkan pergerakan menegak terkawal yang disebabkan oleh pengembangan dan pengecutan haba. Ia juga boleh membantu mengurangkan penghantaran getaran dan mengekalkan keadaan sokongan yang lebih stabil semasa operasi.
2. Apakah julat beban yang boleh dikendalikan oleh penyangkut spring Tianshun?
Rangkaian produk standard yang dirujuk meliputi beban kerja dari 10 N hingga 100,000 N. Pemilihan sebenar bergantung pada keadaan operasi paip, keperluan beban, perjalanan dan data reka bentuk projek.
3. Berapakah anjakan yang boleh ditampung oleh penyangkut spring?
Pilihan anjakan berkadar standard termasuk 50 mm, 80 mm, 120 mm, 150 mm dan 200 mm. Keperluan perjalanan yang disesuaikan boleh dinilai mengikut pergerakan paip sebenar.
4. Apakah bahan yang biasa digunakan untuk pemasangan spring?
Bahan spring biasa termasuk 60Si2MnA dan 50CrVA. Bahan perumahan boleh termasuk keluli karbon Q235B dan Q345B, manakala rawatan permukaan boleh menggunakan salutan kaya zink epoksi atau galvanizing hot-dip.
5. Bilakah sokongan spring yang berterusan perlu dipertimbangkan?
Sokongan spring yang berterusan boleh dipertimbangkan apabila saluran paip mengalami pergerakan menegak yang besar atau apabila peralatan yang disambungkan memerlukan daya sokongan untuk kekal kira-kira malar sepanjang perjalanan yang direka bentuk. Pemilihan akhir hendaklah mengikut analisis tegasan paip dan keperluan projek.
6. Bolehkah penyokong penyangkut spring disesuaikan?
ya. Penyesuaian boleh meliputi keperluan beban dan anjakan, pemilihan bahan, jenis sambungan, dimensi pemasangan, keadaan persekitaran dan keperluan khusus projek yang lain.
Dapatkan Penyelesaian Penyangkut Spring Tersuai
Sistem sokongan musim bunga yang boleh dipercayai bermula dengan data kejuruteraan yang tepat, pemilihan bahan yang sesuai, pembuatan terkawal dan ujian yang didokumenkan. Tianshun menggabungkan pengalaman pembuatan sokongan musim bunga dengan perkhidmatan kejuruteraan tersuai untuk aplikasi perpaipan industri. Jika anda merancang projek kuasa, petrokimia, penapisan, LNG, pemanasan, farmaseutikal atau projek paip lain, kongsikan keperluan beban, anjakan, suhu, sambungan dan kuantiti anda dengan pasukan kejuruteraan. Ketahui lebih lanjut tentang Sokongan Penyangkut Musim Bunga Tianshun atauhubungi kamiuntuk cadangan dan sebut harga khusus projek.
