Sokongan Spring Boleh Ubah untuk Saluran Paipialah komponen penting untuk sistem paip industri yang mengalami pergerakan menegak yang disebabkan oleh pengembangan haba, pengecutan, getaran atau perubahan keadaan operasi.Tianshunmengeluarkan penyelesaian sokongan spring yang diseragamkan dan disesuaikan yang direka bentuk untuk mengimbangi beban saluran paip, menampung anjakan terkawal, dan membantu melindungi peralatan yang disambungkan dalam aplikasi yang menuntut seperti loji kuasa, kemudahan petrokimia, sistem minyak dan gas, dan projek rawatan air.
Sistem sokongan paip yang direka bentuk dengan betul mesti melakukan lebih daripada membawa berat statik saluran paip. Paip industri boleh bergerak apabila suhu dan keadaan operasi berubah, mewujudkan daya tambahan pada penyokong, muncung peralatan, injap, bebibir, dan sambungan struktur. Sokongan Spring Boleh Ubah untuk Talian Paip menggunakan ciri keanjalan spring untuk memberikan sokongan berterusan sambil membenarkan pergerakan menegak terkawal. Artikel ini menerangkan prinsip kerjanya, komponen utama, spesifikasi teknikal, aplikasi, faktor pemilihan dan pertimbangan pembuatan, membantu jurutera dan pembeli industri memahami apabila sokongan spring berubah-ubah ialah penyelesaian yang sesuai.
Jadual Kandungan
- Apakah Sokongan Spring Boleh Ubah untuk Saluran Paip?
- Mengapa Sokongan Spring Boleh Ubah Diperlukan?
- Bagaimanakah Sokongan Spring Pembolehubah Berfungsi?
- Apakah Spesifikasi Teknikal Utama?
- Apakah Komponen Utama?
- Apakah Kelebihan Utama?
- Di manakah Sokongan Spring Pembolehubah Digunakan?
- Bagaimana Anda Harus Memilih Sokongan Spring yang Tepat?
- Mengapa Kualiti Pembuatan Penting?
- Bagaimana Ia Berbanding dengan Sokongan Paip Lain?
- Soalan Lazim
- Kesimpulan

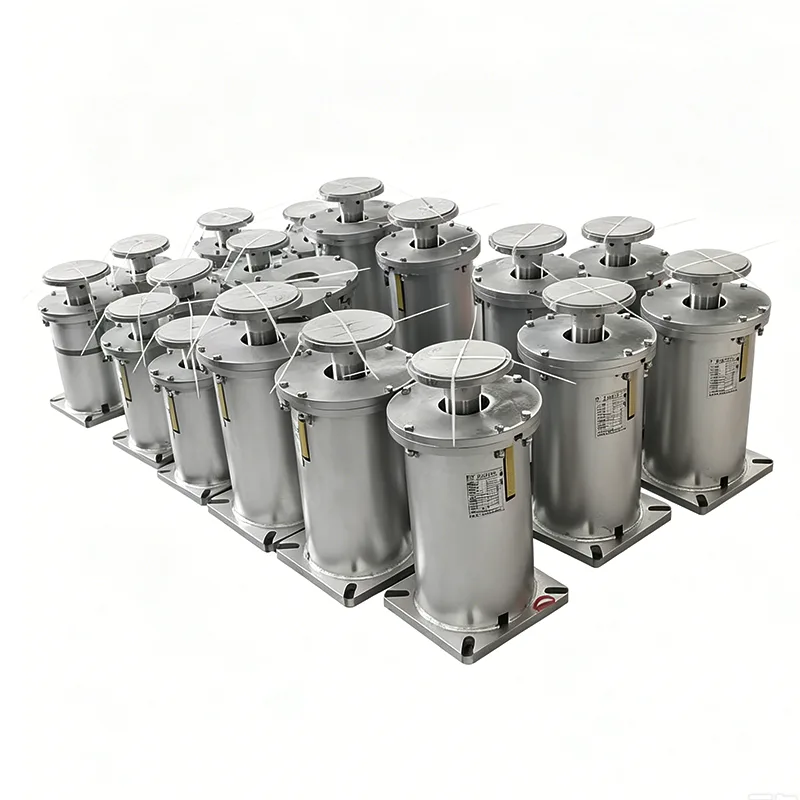

Apakah Sokongan Spring Boleh Ubah untuk Saluran Paip?
Sokongan Spring Boleh Ubah untuk Saluran Paip ialah sokongan mekanikal elastik yang direka untuk membawa berat paip sambil menampung anjakan menegak. Daripada mengehadkan pergerakan saluran paip sepenuhnya, ia menggunakan mekanisme spring untuk menyediakan daya sokongan yang berubah mengikut pesongan spring.
Reka bentuk ini amat berguna untuk saluran paip industri yang terdedah kepada turun naik suhu. Sebagai contoh, saluran paip wap mungkin bergerak secara menegak semasa ia dipanaskan semasa operasi dan mengecut selepas ditutup. Sokongan tegar boleh menyekat pergerakan ini dan memindahkan daya yang tidak diingini ke sistem paip. Sokongan spring berubah-ubah menyediakan fleksibiliti terkawal sambil terus membawa beban yang diperlukan.
Tianshun telah mengeluarkan produk sokongan saluran paip sejak 2012 dan melaporkan membekalkan lebih daripada 800,000 set kepada projek perindustrian di seluruh dunia. Rangkaian sokongan spring berubah-ubahnya termasuk berbilang konfigurasi, kapasiti beban, pilihan perjalanan dan penyelesaian tersuai untuk keperluan kejuruteraan yang berbeza.
Mengapa Sokongan Spring Boleh Ubah Diperlukan?
Kejuruteraan saluran paip melibatkan keseimbangan antara sokongan struktur dan pergerakan terkawal. Saluran paip mesti kekal disokong secukupnya tanpa menimbulkan tekanan sekunder yang berlebihan apabila kedudukannya berubah semasa operasi.
- Pergerakan terma:Menampung anjakan menegak terkawal yang disebabkan oleh pemanasan dan penyejukan.
- Pengagihan beban:Mengekalkan sokongan berterusan untuk paip dan komponen yang berkaitan.
- Pengurusan tekanan:Membantu mengurangkan daya berlebihan yang dihantar ke peralatan yang disambungkan.
- Kawalan getaran:Menyediakan mekanisme sokongan anjal untuk mengendalikan sistem paip.
- Perlindungan peralatan:Membantu mengurangkan beban yang tidak diingini di sekitar muncung sensitif, bebibir dan sambungan.
- Fleksibiliti kejuruteraan:Konfigurasi yang berbeza boleh dipilih mengikut keadaan pemasangan.
Pemilihan yang betul hendaklah berdasarkan parameter kejuruteraan sebenar dan bukannya diameter paip sahaja. Berat saluran paip, suhu operasi, anjakan menegak, kedudukan pemasangan, dan ruang struktur yang tersedia semuanya mempengaruhi pemilihan sokongan.
Bagaimanakah Sokongan Spring Pembolehubah Berfungsi?
Prinsip operasi asas adalah berdasarkan kelakuan anjal spring. Apabila saluran paip bergerak secara menegak, spring terpesong dan daya sokongannya berubah secara sepadan. Ini membolehkan sokongan mengikuti pergerakan saluran paip sambil terus membawa beban.
Apabila saluran paip yang disokong bergerak ke bawah, spring dimampatkan lagi dan daya sokongannya bertambah. Apabila saluran paip bergerak ke atas, mampatan spring berkurangan dan daya sokongan berkurangan. Variasi beban yang terhasil dikawal dalam julat operasi yang direka bentuk.
Ciri ini menjadikan penyokong spring berubah-ubah sesuai untuk sistem di mana pergerakan terma menegak dijangka tetapi sejumlah variasi beban boleh diterima. Untuk aplikasi yang memerlukan variasi daya sokongan yang sangat rendah dalam julat perjalanan yang besar, jurutera sebaliknya boleh mempertimbangkan sokongan spring yang berterusan.
Apakah Spesifikasi Teknikal Utama?
Spesifikasi teknikal hendaklah dipadankan dengan reka bentuk paip sebenar. Tianshun menyediakan berbilang konfigurasi yang bertujuan untuk menampung keadaan operasi industri yang berbeza.
| Spesifikasi | Julat atau Pilihan Biasa | Tujuan Kejuruteraan |
|---|---|---|
| Konfigurasi Sokongan | Jenis A, B, C, D, E, F, G | Menyediakan fleksibiliti pemasangan |
| Saiz Spring | No. 0–No. 22 | Padan dengan keperluan beban yang berbeza |
| Julat Perjalanan | 30, 60, 90, 120, 180 mm | Menampung pergerakan menegak yang berbeza |
| Beban Operasi | 0.2–400 kN | Menyokong beban saluran paip yang berbeza |
| Arah Pergerakan | Atas / Bawah | Padan dengan anjakan haba yang dijangkakan |
| Kebolehubahan Beban | ≤25% standard | Mengawal variasi daya sokongan |
| Bahan Perumahan | Keluli Karbon Q235/Q355 | Memberi kekuatan struktur |
| Rawatan Permukaan | Hot-Dip Galvanized / Painted | Meningkatkan ketahanan alam sekitar |
Oleh kerana keadaan operasi berbeza dari satu projek ke projek yang lain, nilai ini harus dianggap sebagai rujukan pemilihan dan bukannya pengganti untuk pengiraan kejuruteraan khusus projek.
Apakah Komponen Utama?
Sokongan spring berubah-ubah biasanya menggabungkan beberapa komponen mekanikal ke dalam satu pemasangan sokongan terkawal. Setiap bahagian menyumbang kepada operasi dan pemasangan yang boleh dipercayai.
- Spring heliks:Unsur elastik utama yang menjana daya sokongan.
- Plat penyambung atas dan bawah:Sambungkan sokongan dengan pemasangan saluran paip dan elemen struktur.
- Penunjuk beban:Menyediakan maklumat tentang kedudukan spring, beban atau anjakan.
- Mengunci peranti:Membantu melindungi spring semasa pengangkutan, pemasangan dan pentauliahan.
- Perumahan pelindung:Membantu melindungi mekanisme mata air daripada habuk, air hujan dan bahan cemar alam sekitar.
Untuk projek perindustrian yang menuntut, pemilihan komponen harus mempertimbangkan suhu operasi, pendedahan kakisan, keadaan beban, keperluan penyelenggaraan dan persekitaran pemasangan.
Apakah Kelebihan Utama?
Manfaat utama Sokongan Spring Boleh Ubah untuk Saluran Paip ialah keupayaannya untuk menggabungkan sokongan beban dengan pergerakan menegak terkawal. Ini menjadikannya pilihan praktikal untuk banyak sistem paip aktif secara haba.
- Anjakan haba terkawal:Mekanisme spring mengikuti pergerakan paip menegak tanpa menghalang saluran paip sepenuhnya.
- Variasi beban yang boleh diramalkan:Daya sokongan berubah mengikut pesongan spring dalam julat yang direka bentuk.
- Pemilihan spesifikasi yang luas:Saiz spring dan julat perjalanan yang berbeza membolehkan jurutera memadankan kapasiti sokongan dengan keperluan projek.
- Pemasangan fleksibel:Konfigurasi sokongan berbilang boleh menampung susunan struktur yang berbeza.
- Kemudahan penyelenggaraan:Komponen modular boleh memudahkan pemeriksaan, penggantian dan servis.
- Penyesuaian:Beban khas, anjakan, bahan atau keperluan dimensi boleh dipertimbangkan untuk projek bukan standard.
Di manakah Sokongan Spring Pembolehubah Digunakan?
Sokongan spring boleh ubah biasanya dipertimbangkan untuk sistem paip industri di mana pergerakan menegak berlaku semasa operasi biasa. Aplikasi biasa termasuk:
- Talian paip wap dan air suapan di loji kuasa haba
- Sistem paip kondensat dan tambahan
- Saluran paip proses petrokimia
- Saluran paip sambungan penukar haba
- Sistem pengangkutan minyak dan gas
- Stesen pemampat gas asli dan ruang injap
- Rangkaian pemanasan pusat
- Kemudahan rawatan air dan air sisa
- Sistem paip kapal dan luar pesisir
Contohnya, dalam talian proses suhu tinggi, pemanasan dan penyejukan berulang boleh menyebabkan ketinggian paip berubah. Sokongan spring yang dipilih dengan betul boleh menampung pergerakan ini sambil mengekalkan sokongan untuk saluran paip sepanjang kitaran operasi.
Bagaimana Anda Harus Memilih Sokongan Spring yang Tepat?
Pemilihan yang betul bermula dengan data projek yang tepat. Membeli sokongan spring hanya berdasarkan saiz paip nominal boleh mengakibatkan kapasiti beban atau julat perjalanan yang tidak sesuai.
Jurutera dan pembeli hendaklah menyediakan maklumat berikut sebelum meminta sebut harga:
- Beban operasi saluran paip
- Beban terpasang atau sejuk
- Beban operasi atau panas
- Anjakan menegak yang dijangkakan
- Arah pergerakan
- Suhu operasi
- Berat saluran paip dan penebat
- Lokasi pemasangan dan ruang yang tersedia
- Bahan yang diperlukan dan rawatan permukaan
- Piawaian dan dokumentasi projek yang berkenaan
Menyediakan maklumat lengkap membolehkan pembekal sokongan spring berubah-ubah profesional mengesyorkan konfigurasi yang sesuai dan mengelakkan reka bentuk semula yang tidak perlu semasa pemasangan.
Mengapa Kualiti Pembuatan Penting?
Prestasi sokongan spring sangat bergantung pada ketepatan spring, kualiti bahan, ketekalan dimensi, penentukuran beban dan kualiti pemasangan. Oleh itu, kawalan pembuatan adalah penting apabila sokongan menjadi sebahagian daripada sistem paip industri yang kritikal.
Tianshun menyatakan bahawa proses pengeluarannya termasuk pemeriksaan bahan mentah, pembuatan spring CNC, ujian prestasi musim bunga, pemeriksaan dimensi produk siap, penentukuran beban, dan pemeriksaan pra-penghantaran. Sistem pengurusan kualitinya diperakui ISO 9001:2015, manakala syarikat menyatakan bahawa produknya mematuhi piawaian antarabangsa termasuk keperluan CE dan API.
Untuk pesanan industri yang besar, pembeli juga harus mempertimbangkan sama ada pengilang boleh menyediakan rekod pemeriksaan yang sesuai, memuatkan data, dokumentasi bahan, maklumat dimensi dan sokongan teknikal. Dokumen ini boleh menjadikan pemasangan, pentauliahan dan penyelenggaraan masa hadapan lebih dapat dikesan.
Bagaimana Ia Berbanding dengan Sokongan Paip Lain?
Sokongan spring boleh ubah tidak bertujuan untuk menggantikan setiap jenis sokongan paip. Penyelesaian yang sesuai bergantung pada jumlah pergerakan saluran paip dan variasi daya sokongan yang boleh diterima.
| Faktor Perbandingan | Sokongan Spring Berubah | Sokongan Paip Tegar | Sokongan Spring Malar |
|---|---|---|---|
| Pergerakan Menegak | Menampung pergerakan terkawal | Secara amnya menyekat pergerakan | Menampung pergerakan yang lebih besar |
| Variasi Muatan | Sederhana | Boleh berubah secara mendadak dengan keadaan sekatan | Sangat rendah |
| Aplikasi Biasa | Anjakan haba am | Anjakan minimum | Anjakan besar atau sistem sensitif |
| Kerumitan Struktur | Sederhana | rendah | Lebih tinggi |
| Tahap Kos | Sederhana | Umumnya lebih rendah | Umumnya lebih tinggi |
Perbezaan utama ialah hubungan antara pergerakan dan daya sokongan. Sokongan spring berubah-ubah membolehkan daya sokongan berubah dalam julat yang ditentukan, manakala sokongan spring malar direka bentuk untuk mengekalkan daya sokongan yang lebih konsisten merentas julat perjalanannya.
Soalan Lazim
Apakah fungsi utama Sokongan Spring Boleh Ubah untuk Saluran Paip?
Fungsi utamanya ialah untuk menyokong beban saluran paip sambil membenarkan pergerakan menegak terkawal yang disebabkan oleh pengembangan terma, pengecutan, getaran atau perubahan keadaan operasi.
Bilakah sokongan spring berubah-ubah harus digunakan dan bukannya sokongan tegar?
Sokongan spring berubah-ubah harus dipertimbangkan apabila saluran paip perlu bergerak secara menegak semasa operasi. Sokongan tegar biasanya lebih sesuai apabila pergerakan adalah minimum dan sekatan boleh diterima.
Apakah perbezaan antara sokongan spring berubah dan malar?
Sokongan spring berubah-ubah menukar daya sokongannya apabila spring membelok. Sokongan spring malar direka bentuk untuk mengekalkan daya sokongan yang lebih hampir berterusan sepanjang julat perjalanan yang ditentukan, menjadikannya berguna untuk aplikasi di mana variasi beban mesti diminimumkan.
Apakah maklumat yang diperlukan semasa memesan sokongan spring berubah-ubah?
Maklumat penting biasanya termasuk beban kendalian, beban sejuk, beban panas, anjakan menegak, arah pergerakan, suhu operasi, keadaan pemasangan, ruang tersedia, keperluan bahan dan piawaian kejuruteraan yang berkenaan.
Bolehkah Tianshun menyediakan penyelesaian sokongan musim bunga tersuai?
ya. Tianshun menyediakan produk piawai serta penyelesaian tersuai untuk kapasiti beban khas, keperluan perjalanan, dimensi, had pemasangan, bahan dan keperluan rawatan permukaan.
Kesimpulan
A dipilih dengan betulSokongan Spring Boleh Ubah untuk Saluran Paipboleh memberikan keseimbangan praktikal antara sokongan beban saluran paip dan pergerakan terma terkawal. Dengan membenarkan anjakan menegak sambil mengekalkan daya sokongan yang boleh diramal, ia boleh membantu mengurus tekanan paip dan melindungi peralatan yang disambungkan dalam penjanaan kuasa, petrokimia, minyak dan gas, rawatan air dan aplikasi perindustrian yang lain. Model yang paling sesuai hendaklah sentiasa dipilih mengikut beban sebenar, anjakan, suhu, pemasangan dan keperluan struktur. Dengan konfigurasi piawai, keupayaan penyesuaian, prosedur kawalan kualiti dan sokongan teknikal, Tianshun boleh menyediakan penyelesaian sokongan musim bunga untuk pelbagai projek perpaipan industri. Jika anda merancang sistem saluran paip baharu, menggantikan sokongan sedia ada atau menilai penyelesaian sokongan spring tersuai,hubungi kamidengan keperluan teknikal anda untuk membincangkan konfigurasi dan sebut harga produk yang sesuai.
