Sokongan Paip Bertebat Kasut Sejuk

Apabila paip membawa media pada suhu sub-sifar, setiap sentuhan logam-ke-logam dengan struktur sokongan menjadi litar pintas terma. Sejuk bergerak ke bawah keluli, menyejukkan rasuk sokongan, dan menarik kelembapan keluar dari udara. Hasilnya ialah ais pada struktur, air yang menitis, dan kakisan yang boleh menjejaskan sokongan lama sebelum paip itu sendiri menunjukkan sebarang tanda masalah. Kasut sejuk menghentikan rangkaian peristiwa itu di sumber.

Di Yangzhou Tianshun, kami telah menghasilkan Sokongan Paip Bertebat Kasut Sejuk sejak 2012 untuk terminal etilena, loji penyejukan ammonia, rangkaian air sejuk dan kawasan pembendungan sekunder tangki LNG. Prinsip kerja tidak berubah: masukkan blok tahan haba namun tegar dari segi struktur antara paip sejuk dan keluli hangat. Cabaran kejuruteraan - dan perbezaan antara kasut sejuk yang berfungsi selama lima tahun dan yang tahan selama tiga dekad - adalah dalam cara blok itu terkandung, dimeterai dan dipadankan dengan keadaan perkhidmatan sejuk tertentu.

Bagaimana Kasut Sejuk Mengganggu Laluan Terma

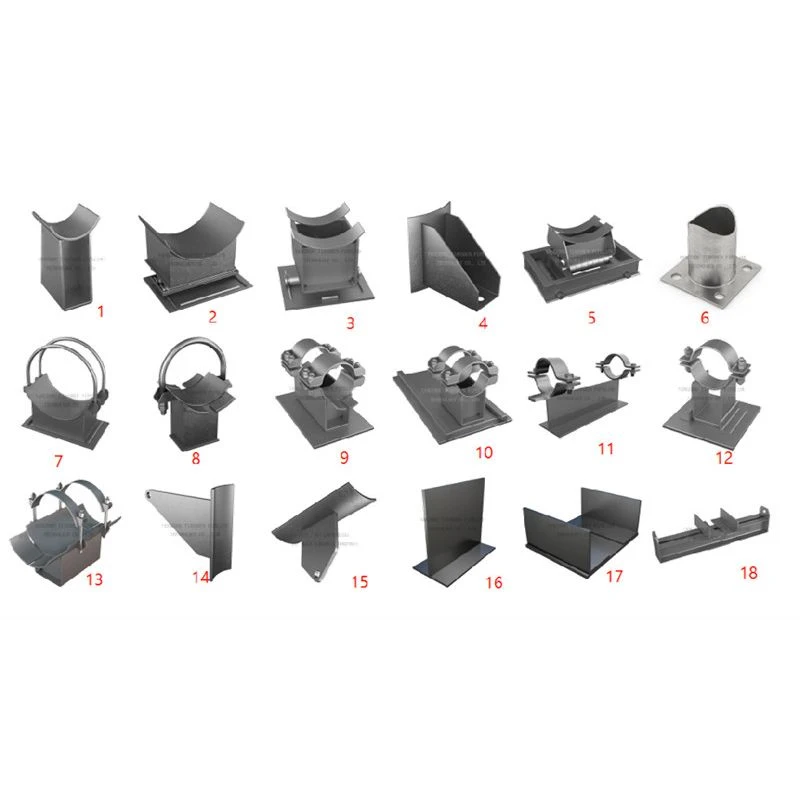

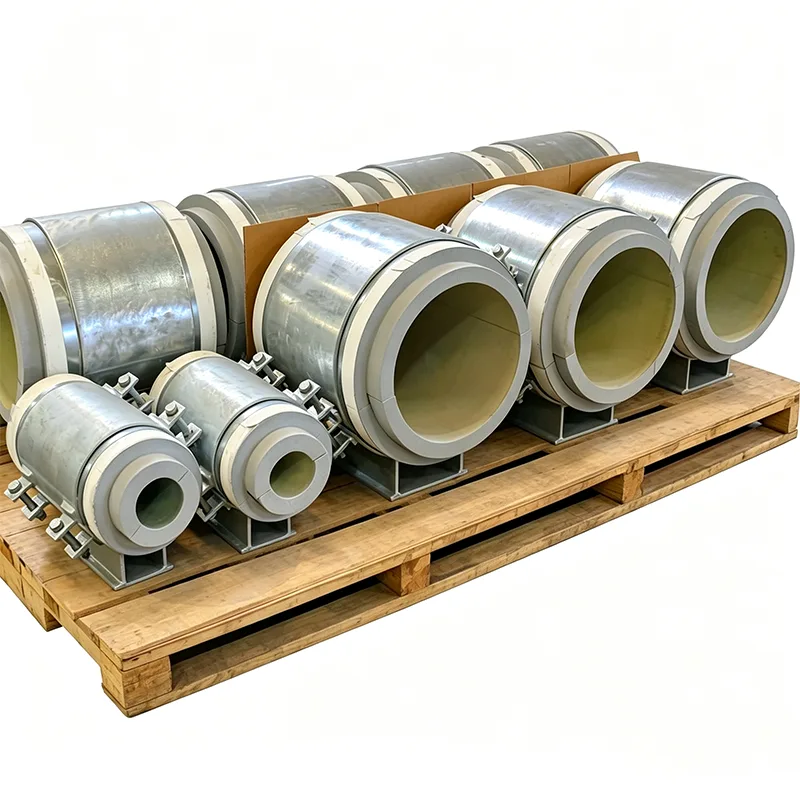

Paip sejuk terletak di dalam buaian logam berkontur, tetapi ia tidak menyentuh keluli buaian secara langsung. Sebaliknya, blok penebat berketumpatan tinggi menanggung berat paip. Blok itu dipilih bukan sahaja untuk kekonduksian terma tetapi untuk kekuatan mampatannya pada suhu operasi yang paling rendah. Untuk kebanyakan aplikasi hingga -196°C, kami menggunakan kaca selular atau PIR berketumpatan tinggi. Blok dimesin supaya sesuai dengan diameter luar paip pada satu muka dan plat tapak kasut di sebelah yang lain, memastikan sentuhan permukaan penuh dan tiada beban titik.

Dinding sisi Penyokong Paip Bertebat Kasut Sejuk melampirkan blok penebat pada keempat-empat sisi. Ini melakukan dua perkara: ia menghalang blok daripada beralih di bawah pergerakan paip sisi, dan ia melindungi penebat daripada kerosakan mekanikal. Plat asas keluli di bawah blok adalah laluan beban tunggal ke struktur, dan kerana blok itu adalah lapisan pepejal berterusan, tiada laluan pengaliran logam ke paip langsung - jambatan sejuk rosak.

Mengekalkan Kelembapan untuk Jangka Panjang

Pada paip sejuk, sebarang jurang dalam penghalang wap menjadi titik pemeluwapan. Air terkumpul, membeku, dan mengembang, akhirnya memusnahkan penebat dari dalam. Reka bentuk kasut sejuk kami menangani perkara ini dalam tiga cara:

Blok penebat itu sendiri adalah sel tertutup, menawarkan kebolehtelapan wap air yang sangat rendah walaupun jaket luar rosak.

Kami menyediakan profil jaket logam berterusan di sekeliling badan kasut. Penghalang wap yang digunakan di tapak pada penebat paip boleh dimeterai terus pada jaket ini dengan pelekat atau pita, mewujudkan sampul surat yang tidak pecah.

Untuk pemasangan luar atau kawasan cucian, kami menggunakan manik pengedap fleksibel di antara dinding sisi kasut dan jaket penebat paip di antara muka, menambah penghalang kelembapan sekunder.

Bahan Yang Kekal Teguh pada Suhu Rendah

Bahagian keluli struktur kasut sejuk tidak boleh menjadi rapuh apabila sejuk. Keluli karbon struktur standard kehilangan keliatan takuk jauh melebihi paras beku. Untuk badan kasut sejuk dan plat asas, kami menggunakan:

Keluli karbon suhu rendah (ASTM A350 LF2 atau setara) untuk perkhidmatan sehingga -46°C.

Keluli tahan karat austenit (304L, 316L) untuk aplikasi kriogenik hingga -196°C, di mana keluli karbon akan rapuh.

Semua keluli galas beban disertakan dengan nilai ujian impak Charpy pada suhu minimum reka bentuk pada sijil EN 10204 Type 3.1. Bolting ialah A320 L7 atau tahan karat, dipilih untuk dipadankan dengan bahan badan.

Menampung Pengecutan Sejuk

Paip sejuk mengecut. Talian keluli tahan karat 20 meter penyejukan dari ambien kepada -162°C mengecut lebih 30 milimeter. Jika kasut sejuk dipasang dengan tegar pada struktur, pergerakan itu dipindahkan ke dinding paip sebagai tegasan paksi. Kami mengendalikan ini dengan menyepadukan plat gelongsor rendah geseran ke dalam tapak kasut sejuk. Lembaran keluli tahan karat yang digilap diikat pada bahagian bawah blok penebat atau pada bahagian atas plat asas, dan pad PTFE atau grafit yang diresapi dilekatkan pada permukaan bertentangan. Kasut kemudiannya boleh meluncur dengan paip sambil mengekalkan pecah terma. Permukaan gelongsor bersaiz untuk menampung julat perjalanan sejuk-ke-ambien penuh dengan margin keselamatan.

Perkara yang Didatangkan Dengan Pesanan Kasut Sejuk Anda

Setiap Sokongan Paip Bertebat Kasut Sejuk yang kami hantar disokong oleh pakej dokumentasi yang memenuhi keperluan pemeriksaan EPC:

EN 10204 Jenis 3.1 untuk semua bahagian keluli, dengan laporan ujian kesan suhu rendah.

Lembaran data blok penebat menunjukkan kekonduksian terma dan kekuatan mampatan pada suhu sejuk reka bentuk.

Laporan dimensi yang mengesahkan ketebalan blok, ofset kasut (jika ada) dan dimensi plat asas.

Pekali plat slaid bagi sijil ujian geseran, apabila berkenaan.

Aplikasi

Sokongan paip LNG dan NGL di terminal dan loji pencairan

Talian penyimpanan dan pemindahan etilena, propilena dan cecair ammonia

Rak paip air dan air garam sejuk di pusat penyejukan dan data daerah

Talian penyejukan dalam kemudahan pemprosesan makanan dan penyimpanan sejuk

Galeri paip kriogenik dalam unit pengasingan udara

Mengapa Tianshun untuk Kasut Sejuk?

Kasut sejuk ialah komponen kecil dengan kesan yang luar biasa. Jika ia gagal, keseluruhan sistem penebat terjejas, dan ais yang terhasil boleh membebankan rak paip. Jurutera kami tidak memilih blok standard dan berharap ia sesuai — mereka menyemak silang saiz paip anda, spesifikasi penebat, suhu reka bentuk dan beban struktur, dan kemudian mengkonfigurasi kasut yang mengekalkan sampul penebat tanpa kompromi. Lebih 70% pelanggan kami membuat pesanan berulang, kerana mereka tahu bahawa kasut sejuk yang mereka terima akan berprestasi tepat seperti yang dikira dari tempoh bertenang pertama hingga terakhir.

Soalan Lazim

S: Apakah suhu terendah yang boleh dikendalikan oleh kasut sejuk anda?

A: Turun kepada -196°C untuk LNG dan nitrogen cecair. Untuk helium cecair, kami menggunakan bahan khusus — hubungi pasukan kami.

S: Bolehkah anda memadankan spesifikasi penebat sedia ada dan butiran penghalang wap kami?

A: Ya. Kami memesin blok penebat ke OD paip anda dan ketebalan penebat, dan kami boleh mengkonfigurasi antara muka pengedap jaket kepada jenis pelapisan anda.

S: Adakah saya perlu memasang plat slaid yang berasingan, atau adakah ia dibina ke dalam kasut?

A: Kami boleh menyepadukan plat slaid semasa fabrikasi. Anda mendapat satu pemasangan yang mengendalikan kedua-dua pecah haba dan pergerakan paksi.

S: Bagaimanakah anda menghalang ais daripada terbentuk pada bahagian logam kasut?

J: Permukaan keluli sejuk diasingkan daripada udara ambien oleh penebat dan pelapis yang digunakan di tapak yang berjalan secara berterusan di atas badan kasut. Kami menyediakan profil pengedap; krew tapak mengelak tepi.
