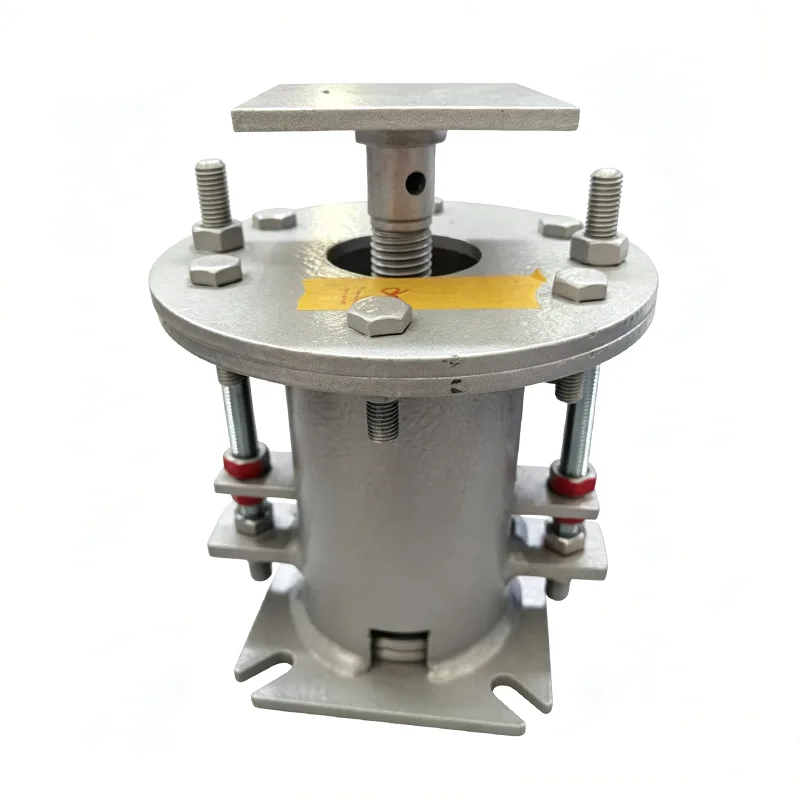

Sokongan Penyangkut Spring

Sokongan penyangkut spring ialah komponen sokongan kritikal dalam sistem perpaipan, direka untuk menanggung berat paip, menyerap anjakan haba dan getaran. Bergantung pada ubah bentuk anjal spring, mereka mengimbangi pergerakan paip yang disebabkan oleh perubahan suhu dan menahan getaran yang berlebihan, memastikan operasi yang selamat dan stabil bagi keseluruhan sistem paip. Dikilangkan oleh Yangzhou Tianshun Piping, penyangkut spring kami direka bentuk dan dihasilkan dengan mematuhi piawaian antarabangsa yang ketat untuk memenuhi keperluan sokongan paip untuk keadaan kerja yang pelbagai.

Angka ini menunjukkan keluk prestasi anjakan beban bagi sokongan/penyangkut spring berubah-ubah, termasuk parameter utama beban dan anjakan untuk mengesahkan ketepatan galas beban dan kebolehpercayaan operasi produk.

Setiap unit tertakluk kepada penentukuran beban dan ujian prestasi sebelum penghantaran. Sisihan beban tetapan dikawal dalam ±5%, mematuhi piawaian antarabangsa ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi keperluan teknikal untuk sistem paip kuasa, petro-kimia dan perindustrian lain. Menurut MSS‑SP‑58‑2018, kebolehubahan beban maksimum yang dibenarkan untuk unit spring berubah-ubah tidak boleh melebihi 25% daripada beban panas yang beroperasi dalam perjalanan kerja penuh.

Lengkung anjakan beban yang diperoleh daripada ujian jenis sokongan/penyangkut spring malar. Paksi mendatar bermaksud sesaran manakala paksi menegak mewakili beban. Lengkung kekal kira-kira mendatar merentasi perjalanan kerja penuh, menunjukkan bahawa daya sokongan pada asasnya kekal malar apabila paip melencong akibat pengembangan dan pengecutan haba.

Ujian jenis ini mengesahkan kestabilan beban, kestabilan perjalanan penuh dan kebolehpercayaan operasi unit spring malar. Semua unit pengeluaran tertakluk kepada penentukuran beban sebelum penghantaran, dengan sisihan beban dikawal dalam ±6% mengikut ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini boleh digunakan pada sistem paip industri dengan anjakan haba yang besar, termasuk saluran paip wap utama dan paip suhu tinggi & tekanan tinggi yang lain.

Struktur Produk

Sokongan penyangkut spring standard terdiri daripada bahagian utama berikut:

▶  Pemasangan spring: Diperbuat daripada keluli spring berkualiti tinggi, tertakluk kepada rawatan haba dan ujian beban yang ketat.

▶  Perumah: Struktur dikimpal keluli karbon dengan rawatan permukaan anti-karat.

▶  Skru pelarasan: Digunakan untuk melaraskan beban dan ketinggian semasa pemasangan.

▶  Aksesori sambungan: Termasuk lug angkat, batang penyangkut dan kacang, tersedia untuk pemilihan mengikut keperluan di tapak.

▶  Penunjuk anjakan: Memaparkan anjakan paip sebenar dengan jelas untuk pemasangan dan penyelenggaraan yang mudah.

Ciri Teras

▶  Julat beban yang luas: Penarafan beban dari 10N hingga 100,000N, sesuai untuk kebanyakan aplikasi perpaipan industri.

▶  Pampasan anjakan unggul: Anjakan maksimum sehingga 200 mm, berkesan menyerap pengembangan dan pengecutan paip daripada variasi suhu.

▶  Struktur padat: Reka bentuk penjimatan ruang untuk pemasangan di galeri paip sempit.

▶  Pemasangan & pelarasan mudah: Dilengkapi dengan peranti pelarasan khusus untuk penalaan beban halus walaupun semasa operasi paip.

▶  Hayat perkhidmatan yang panjang: Semua komponen utama menggunakan bahan premium dan lulus pemeriksaan kualiti yang ketat.

Kelebihan Prestasi

Parameter Teknikal

Medan Aplikasi

Sokongan penyangkut spring digunakan secara meluas dalam sektor perindustrian dengan keperluan ketat pada anjakan dan getaran paip:

▶  Sistem paip wap dan air untuk loji kuasa haba dan loji kuasa nuklear

▶  Proses paip untuk loji petrokimia

▶  Saluran paip cryogenic di terminal penerima LNG dan LPG

▶  Relau dan paip lajur di kilang penapisan minyak

▶  Rangkaian paip pemanasan pusat bandar

▶  Paip kebersihan untuk industri farmaseutikal dan pemprosesan makanan

Pengeluaran & Kawalan Kualiti

Semua produk menjalani ujian dalaman yang komprehensif sebelum penghantaran.

Ujian dalaman termasuk: pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT (jika berkenaan), ujian beban spring (dengan lengkung anjakan beban), dan pengukuran ketebalan salutan.

Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) disediakan.

Ujian dalaman tidak membentuk ujian pihak ketiga yang diakreditasi oleh ILAC. Ujian saksi atau ujian makmal pihak ketiga tersedia sebagai perkhidmatan pilihan yang berasingan.

Perkhidmatan pemeriksaan pihak ketiga pilihan (dipetik secara berasingan):

1. Ujian bahan: analisis komposisi kimia, ujian tegangan, ujian impak suhu rendah Charpy, dan ujian kekerasan.

2. Kimpalan NDT: Ujian Zarah Magnet (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT).

3. Ujian prestasi beban spring, termasuk lengkung anjakan beban.

4. Pemeriksaan perlindungan kakisan galvanizing/salutan epoksi panas.

5. Ujian yang disaksikan, pengawasan kilang, dan Pemeriksaan Pra-Penghantaran (PSI).

Ketepatan beban produk kami, piawaian ujian dan sistem dokumentasi ditanda aras dengan sistem sokongan paip antarabangsa LISEGA. Tidak seperti pengeluar domestik standard yang hanya membekalkan produk itu sendiri, kami menyediakan lengkung anjakan beban dengan setiap unit spring; kami juga memudahkan ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan semakan dokumen sokongan oleh jurutera PE/CPE untuk projek di luar negara.

Perkhidmatan Penyesuaian

Sebagai tambahan kepada produk standard, kami menyediakan penyelesaian yang disesuaikan berdasarkan permintaan khusus pelanggan:

▶  Reka bentuk tersuai untuk penyangkut spring dengan beban khas dan keperluan anjakan

▶  Pemilihan bahan untuk keadaan kerja yang melampau seperti suhu tinggi, suhu rendah dan persekitaran yang menghakis

▶  Jenis sambungan bukan standard tersuai dan dimensi pemasangan

▶  Menyokong analisis tekanan paip dan perkhidmatan pemilihan penyangkut
