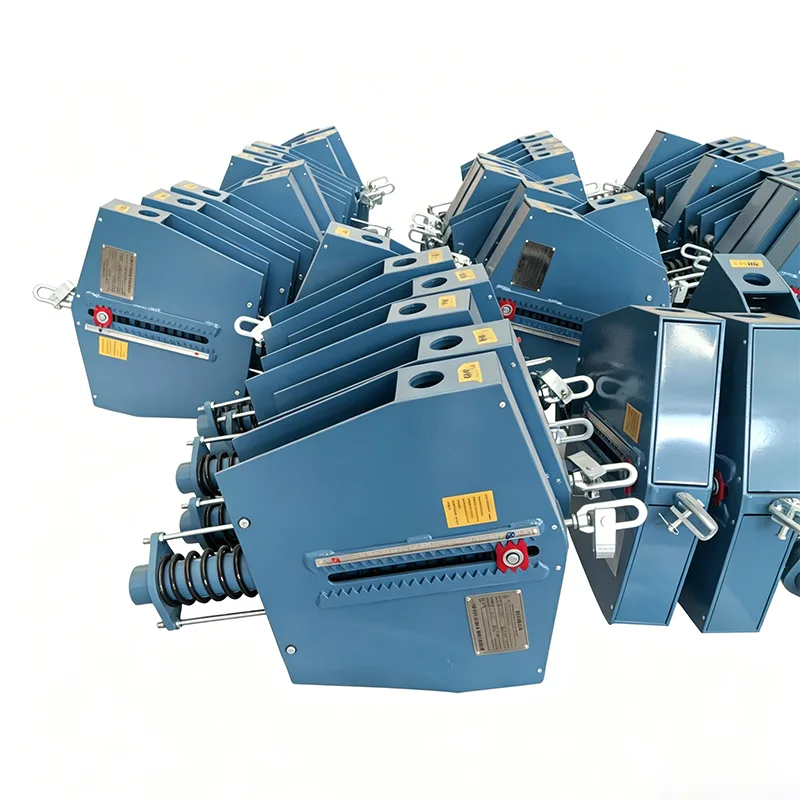

Penyangkut Spring Malar Tugas Berat

Yangzhou Tianshun Pipeline Technology Co., Ltd., yang diasaskan pada 2012, ialah industri bersepadu dan perusahaan perdagangan yang memfokuskan pada R&D dan pembuatan produk sokongan saluran paip. Sepanjang 14 tahun yang lalu, kami telah melaksanakan projek kuasa, petrokimia dan tenaga di lebih 40 negara di seluruh dunia, dan memenangi kepercayaan jangka panjang daripada pelanggan dengan kualiti produk yang stabil. Penyangkut Spring Malar Tugas Berat ialah produk utama kami yang dibangunkan untuk keadaan kerja yang memerlukan beban besar dan tinggi. Ia telah diperkukuh secara sistematik dalam bahan, struktur dan teknologi untuk menyediakan jaminan yang boleh dipercayai untuk operasi selamat saluran paip di bawah keadaan kerja yang melampau.

Apakah Keadaan Kerja Tugas Berat? Mengapa Penyangkut Khas Diperlukan

Dalam projek perindustrian besar, terdapat jenis sistem saluran paip khas:

▶  Saluran paip berdinding tebal berdiameter besar: Di atas DN600, ketebalan dinding melebihi 20mm

▶  Sistem saluran paip berat: Muatan setiap titik angkat melebihi 200kN, ada yang melebihi 500kN

▶  Saluran paip utama suhu tinggi dan tekanan tinggi: Stim utama loji kuasa, saluran paip proses suhu tinggi unit penapisan

▶  Saluran paip rentang panjang: Bahagian paip rentang besar di galeri paip dengan beban pekat yang besar

Jika penyangkut daya malar biasa digunakan untuk saluran paip tugas berat ini, masalah berikut berkemungkinan besar berlaku:

▶  Ubah bentuk cangkang dan retak: Beban melebihi had galas struktur

▶  Kekakuan spring tidak mencukupi: Mampatan berlebihan, kehilangan ciri daya malar

▶  Kegagalan ricih pin: Kekuatan bahagian penyambung yang tidak mencukupi

▶  Ubah bentuk tegangan rod penggantungan: Rod diameter kecil, sambungan terlampau beban

Penyangkut Spring Malar Tugas Berat ialah produk diperkukuh yang dibangunkan khas untuk keadaan kerja sedemikian, dengan pengukuhan sistematik dari semua dimensi bahan, struktur dan teknologi.

Kes dan Pelajaran Kegagalan Tugas Berat

Menurut statistik industri, keadaan kerja tugas berat menyumbang lebih daripada 60% kemalangan kegagalan sokongan saluran paip:

Kes 1: Saluran paip wap utama loji kuasa

Masalah: Mengguna pakai penyangkut daya malar biasa, beban setiap titik angkat 280kKonsekuensi: Plat sisi shell retak selepas 3 tahun beroperasi, saluran paip tenggelam 120mmKerugian: 15 hari penyelenggaraan penutupan, kerugian langsung lebih 10 juta RMB

Kes 2: Saluran paip suhu tinggi unit penapisan

Masalah: Diameter pin penyangkut terlalu kecil, kekuatan berkurangan pada suhu tinggi Akibat: Patah ricih pin, saluran paip jatuh, menyebabkan kebocoran sederhanaPelajaran: Penyangkut tugas berat mesti dikira kekuatan secara berasingan mengikut keadaan kerja sebenar

Kes 3: Saluran paip kotak sejuk terminal LNG

Masalah: Kerosakan bahan pada suhu rendah, cengkerang Q235 biasa retak Akibat: Anjakan saluran paip di luar kawalan, kebocoran bebibir antara muka kotak sejuk Penambahbaikan: Penyangkut tugas berat menggunakan bahan keliatan suhu rendah

Dalam pengalaman industri selama 14 tahun, Teknologi Saluran Paip Yangzhou Tianshun telah mengendalikan banyak projek transformasi kegagalan sokongan tugas berat yang serupa, dan memahami dengan mendalam kekhususan dan risiko keadaan kerja tugas berat.

Spesifikasi Teknikal Produk

Analisis 7 Reka Bentuk Bertetulang Tugas Berat

Sistem Struktur Kekuatan Tinggi

Shell menggunakan keluli kekuatan tinggi aloi rendah Q345B, kekuatan hasil meningkat sebanyak 40%

Ketebalan plat sisi meningkat sebanyak 50%, pemotongan keseluruhan plat tanpa kimpalan splicing

Reka bentuk plat rusuk pengukuhan bahagian bawah untuk menyuraikan tekanan pekat

Sambungan Kekuatan Tinggi Berdiameter Besar

Pin menggunakan keluli struktur aloi 40Cr, dipadamkan dan dibaja, kekuatan meningkat sebanyak 80%

Diameter pin direka dengan faktor keselamatan 5 kali ganda beban maksimum

Sendal pelincir sendiri diguna pakai untuk mengurangkan geseran dan meningkatkan ketekalan

Teknologi Selari Multi-Spring

2-4 set spring selari untuk beban besar, beban spring tunggal dikawal dalam julat yang munasabah

Reka bentuk mampatan segerak kumpulan musim bunga untuk mengelakkan beban sipi

Setiap musim bunga diuji secara berasingan, sisihan sepadan ≤2%

Mekanisme Tuas Diperkukuh

Keratan rentas lengan tuil diperbesarkan, modulus lentur meningkat sebanyak 100%

Pelapik lapisan menebal pada titik tumpu untuk mengelakkan penghancuran tempatan

Permukaan cam frekuensi tinggi dipadamkan, kekerasan melebihi HRC45, hayat rintangan haus meningkat sebanyak 3 kali ganda

Kawalan Pembuatan Ketepatan Tinggi

Kedudukan lubang kunci diproses oleh CNC, ketepatan kedudukan ±0.1mm

Ralat nisbah momen tuas dikawal dalam ±1%

Mampatan spring ditetapkan dengan tepat, sisihan beban sejuk ≤3%

Kawalan Kualiti Kimpalan Sempurna

Kimpalan galas beban utama mengamalkan proses kimpalan penembusan penuh

100% ujian ultrasonik, memenuhi keperluan JB/T 4730 Gred II

Rawatan pelepasan tekanan selepas kimpalan untuk menghapuskan tekanan baki kimpalan

Perlindungan Keselamatan Berbilang

Had mekanikal atas dan bawah ditetapkan untuk mengelakkan kerosakan lebihan strok

Peranti perlindungan beban lampau, mencetuskan amaran di bawah beban tidak normal

Peranti pengunci anjakan untuk melindungi mata air semasa pemasangan dan pengangkutan

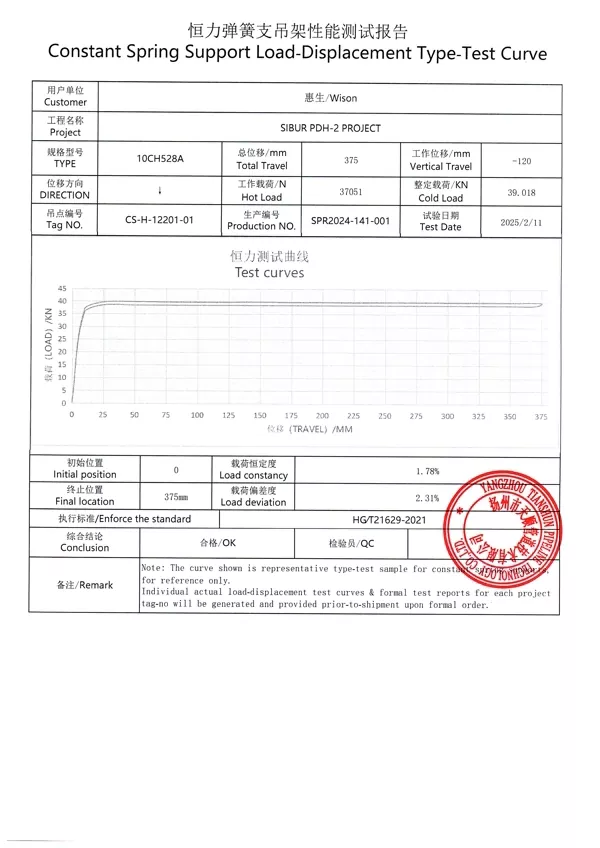

Perbandingan Prestasi Anjakan Beban

Berikut adalah data yang diukur (beban 300kN, keadaan kerja anjakan 200mm):

Sisihan beban lejang penuh Penyangkut Spring Malar Tugas Berat dikawal dalam lingkungan ±4%, jauh lebih baik daripada keperluan standard kebangsaan, melindungi keselamatan saluran paip dan peralatan dengan berkesan.

Sistem Pengesahan Produk Tugas Berat Kami

Setiap Penyangkut Spring Malar Tugas Berat mesti melengkapkan pengesahan berikut sebelum penghantaran:

Pemeriksaan bahan masuk

Pengesahan sijil bahan plat keluli dan bar bulat

Kekerasan keluli musim bunga dan pemeriksaan semula komposisi

Pengesahan keserasian bahan kimpalan

Pemeriksaan proses pengeluaran

Pemeriksaan CMM bagi dimensi pemesinan CNC

Ujian UT kimpalan

Ujian lengkung beban-anjakan kumpulan spring

Ujian kilang mesin lengkap

100% ujian pemuatan lejang penuh, merekodkan 20 data titik ukur

Pengiraan berterusan, kerja semula untuk produk yang tidak layak

Mengunci peranti dan menghadkan ujian fungsi peranti

Penentukuran penunjuk anjakan

Dokumen kilang

Dokumen pensijilan kualiti bahan

Laporan pemeriksaan kimpalan

Laporan ujian musim bunga

Lengkung ujian anjakan-beban mesin lengkap

Sijil kelayakan produk dan manual pemasangan

Senario Aplikasi Tugas Berat Lazim

Penyampaian dan Perkhidmatan Projek

Proses Perkhidmatan Eksklusif untuk Projek Tugas Berat

1. Pelabuhan teknikal: Jurutera profesional berlabuh dengan penganalisis tekanan saluran paip untuk mengesahkan keperluan beban, anjakan dan ruang

2. Reka bentuk skema: Menyediakan skema reka bentuk tersuai untuk kekangan ruang khas

3. Pengesahan lukisan: Menyediakan lukisan pemasangan terperinci dan jadual beban, ditandatangani dan disahkan oleh kedua-dua pihak

4. Pengesanan pengeluaran: Menyediakan gambar kemajuan pengeluaran mingguan untuk projek utama

5. Penerimaan kilang: Pelanggan atau pihak ketiga boleh dijemput untuk menyaksikan ujian di kilang

6. Perkhidmatan di tapak: Menyediakan panduan pemasangan, sokongan teknikal di tapak jika perlu

7. Penjejakan operasi: Lawatan balik 6 bulan selepas pentauliahan untuk memahami status operasi

Prestasi dan Komitmen

▶  Menghantar lebih daripada 500 set penyangkut daya malar tugas berat, beban unit tunggal maksimum 800kN

▶  Semua produk tugas berat menyediakan jaminan kualiti selama 3 tahun

▶  Sediakan penyelesaian untuk sebarang masalah kualiti semasa operasi dalam masa 48 jam

▶  Perundingan teknikal seumur hidup dan bekalan alat ganti

Penyangkut Spring Malar Tugas Berat ialah jaminan yang boleh dipercayai untuk operasi selamat sistem saluran paip tugas berat. Dengan tumpuan selama 14 tahun, kami amat memahami bahawa keadaan kerja tugas berat tidak membenarkan kesilapan. Setiap produk telah menjalani ujian yang ketat untuk memastikan operasi yang stabil di bawah keadaan kerja yang melampau.
