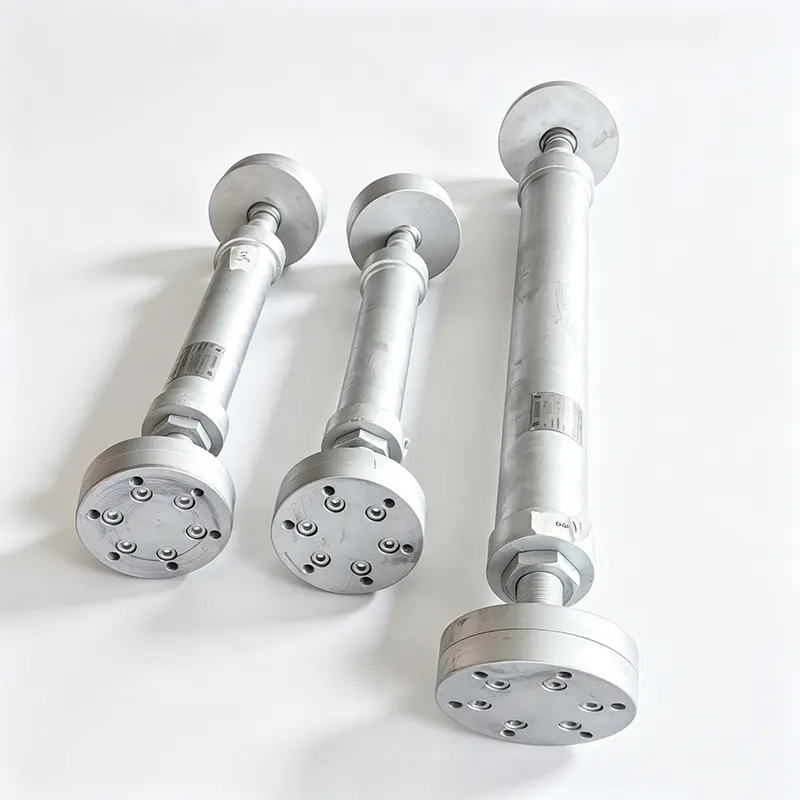

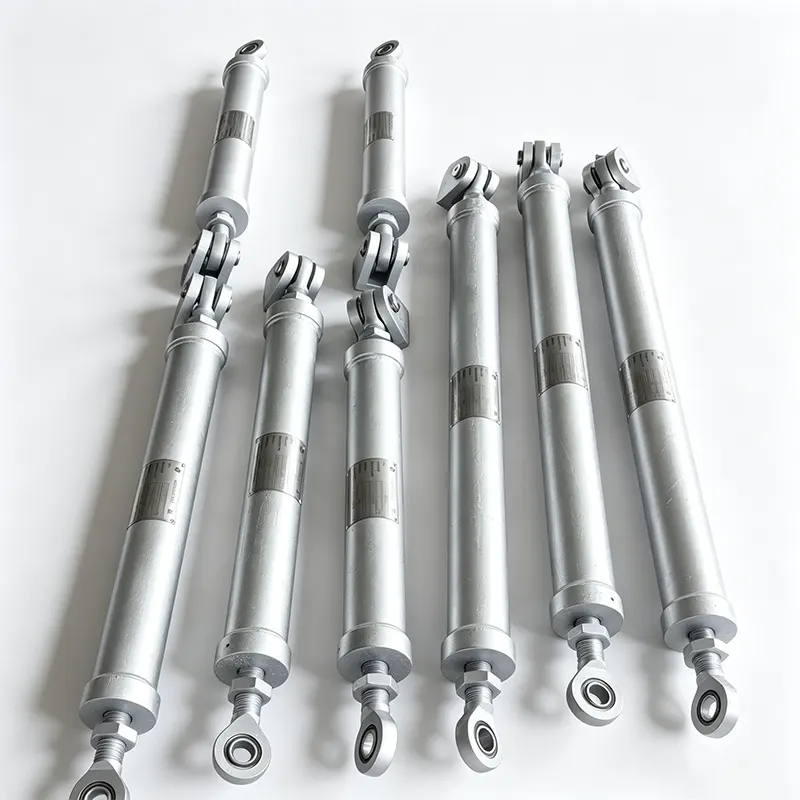

Snubber Hidraulik untuk Pengekangan Paip

Yangzhou Tianshun telah membekalkan snubber hidraulik kepada kemudahan penjanaan kuasa, petrokimia dan nuklear sejak 2012. Snubber siri YZN kami beroperasi di lebih 45 negara, disokong oleh kilang seluas 35,000 m², lebih 100 kakitangan mahir dan sistem kualiti yang diperakui ISO 9001:2015.

Bagaimana snubber hidraulik melindungi paip

Snubber hidraulik ialah sekatan sensitif halaju. Di bawah keadaan operasi biasa, pengembangan dan pengecutan haba menyebabkan paip bergerak perlahan. Snubber Hidraulik untuk Pengekangan Paip mengikuti pergerakan ini tanpa rintangan, bertindak seperti sokongan gelongsor bebas. Apabila paip mengalami pecutan secara tiba-tiba - daripada tukul air, pelepasan injap keselamatan, aktiviti seismik atau perjalanan pam - injap dalaman ditutup dalam pecahan sesaat. Pada masa itu, snubber menjadi topang yang hampir tegar, memindahkan beban dinamik ke struktur bangunan atau titik penambat dan menghalang anjakan paip yang sebaliknya boleh menyebabkan kerosakan hentaman, tekanan berlebihan atau kegagalan keletihan.

Perbezaan kritikal ialah ambang kelajuan. Pergerakan perlahan melalui tanpa had. Pergerakan pantas dikunci keluar. Ini membolehkan sistem paip mengekalkan fleksibilitinya untuk kitaran haba yang berterusan sambil menerima sekatan serta-merta hanya apabila diperlukan.

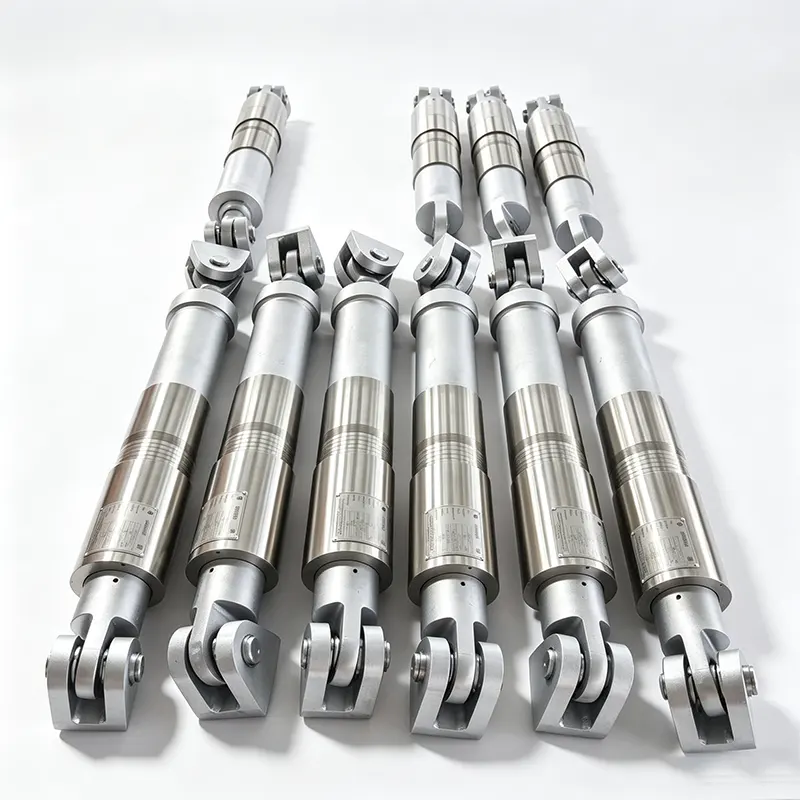

Reka bentuk dan ciri siri YZN

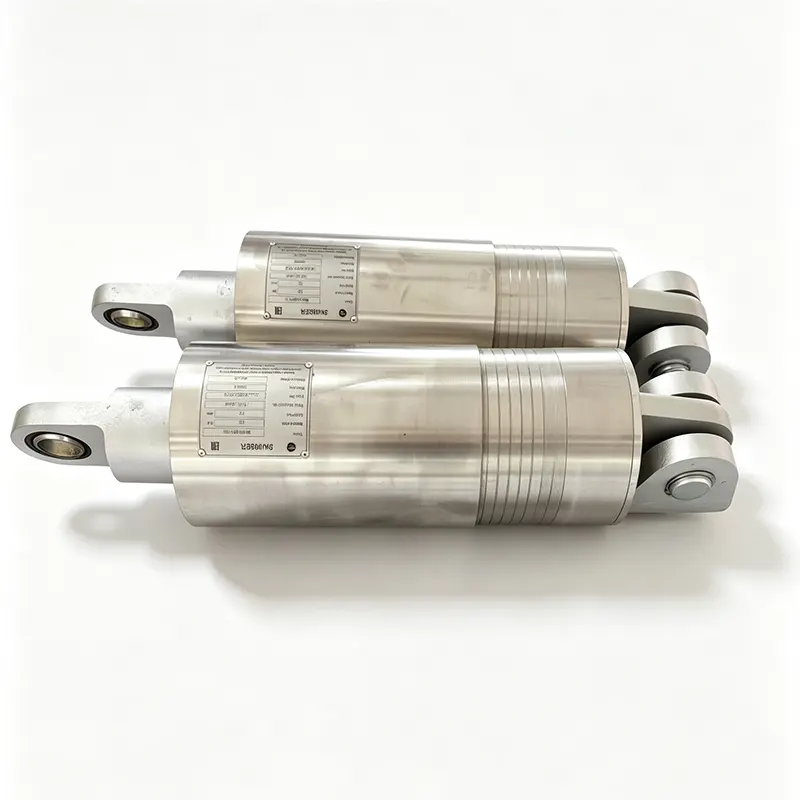

Penunjuk kedudukan yang boleh dilihat

Penunjuk mekanikal yang jelas pada badan snubber menunjukkan julat strok yang tersedia dalam kedua-dua arah. Pasukan penyelenggaraan boleh mengesahkan sepintas lalu sama ada unit beroperasi dalam perjalanan reka bentuknya atau memerlukan pelarasan, tanpa memutuskan sambungan peranti.

Pembinaan padat dan simetri

Susun atur simetri memudahkan orientasi pemasangan dan mengurangkan kemungkinan pemasangan yang salah. Sampul suratnya yang padat sesuai dengan rak paip yang ketat dan kawasan sesak di mana spring yang lebih besar atau tupang tegar tidak boleh diletakkan.

Geseran rendah dan masa berkunci yang singkat

Geseran dalaman diminimumkan melalui pemesinan ketepatan dan pemilihan meterai. Masa tindak balas dinamik, selang dari permulaan gerakan pantas hingga penguncian penuh, dipegang sangat singkat. Ini memastikan bahawa paip mengalami anjakan yang boleh diabaikan sebelum snubber terlibat, yang penting untuk melindungi peralatan sensitif seperti sambungan turbin dan muncung vesel tekanan.

Keupayaan daya penguncian yang tinggi

Apabila dikunci, Hidraulik Snubber untuk Penahan Paip boleh mengekalkan beban tegangan dan mampatan yang besar tanpa menghasilkan. Daya redaman yang dijana semasa tindak balas dinamik adalah berkadar dengan input halaju dan boleh ditentukan sehingga beban reka bentuk yang diperlukan, sepadan dengan permintaan analisis tegasan paip.

Seal dan keserasian media

Pengedap dipilih untuk keserasian jangka panjang dengan cecair hidraulik dan dengan persekitaran tumbuhan luaran. Medium bendalir, biasanya minyak silikon kestabilan tinggi, mengekalkan kelikatan yang konsisten merentasi julat suhu operasi. Bahan pengedap menahan penuaan dan kebocoran, menyumbang kepada hayat perkhidmatan tanpa penyelenggaraan yang panjang.

Skop teknikal

Semua nilai disesuaikan dengan kes beban paip tertentu dan keperluan projek. Pukulan bukan standard, penarafan beban dan jenis sambungan dihasilkan terhadap lukisan pelanggan.

Kawalan kualiti dan ujian

Setiap snubber hidraulik YZN menjalani ujian penerimaan berfungsi sebelum penghantaran. Bangku ujian khusus menggunakan kayuhan perlahan untuk mengesahkan pergerakan bebas, kemudian mensimulasikan anjakan pantas untuk mengesahkan penguncian dan mengukur kapasiti beban yang terhasil. Sempadan tekanan diuji, dan operasi penunjuk strok disahkan. Rekod ujian disimpan dan boleh dibekalkan bersama penghantaran.

Kebolehkesanan bahan dikekalkan untuk tekanan yang mengandungi bahagian dan untuk cecair hidraulik. Dalam aplikasi nuklear, program jaminan kualiti yang diperlukan digunakan, termasuk pematuhan dengan bahagian dandang ASME dan Kod Kapal Tekanan Seksyen III yang berkenaan dan keperluan khusus pelanggan tambahan. Sistem diperakui ISO 9001 kami mengawal semua prosedur, daripada penerimaan bahan mentah hingga pemeriksaan akhir.

Lebih 70% daripada pesanan kami datang daripada pelanggan berulang jangka panjang yang meletakkan keyakinan pada prestasi yang konsisten daripada snubber kami merentas pelbagai projek.

Di mana snubber hidraulik digunakan untuk penahan paip

Siri YZN dipasang dalam sistem paip kritikal di mana gabungan fleksibiliti terma dan sekatan dinamik serta-merta tidak boleh dirunding.

Loji kuasa nuklear

Stim utama, air suapan dan paip berkaitan keselamatan. Snubber melindungi daripada kejadian seismik dan kesan dinamik pecah paip sambil membenarkan pergerakan haba yang besar semasa operasi biasa. Bahan penuh dan pakej dokumentasi ujian adalah standard.

Loji kuasa haba

Talian air suapan dandang, paip pengekstrakan wap, dan sistem pintasan turbin. Snubber mengurangkan beban sementara daripada operasi injap dan menghalang sebatan paip.

Unit petrokimia dan penapisan

Proses paip di FCCU, reformer, dan stesen pemampat. Snubber mengendalikan getaran akibat aliran dua fasa dan beban letupan sekali-sekala sambil menampung kitaran terma.

Kilang keluli dan sistem gas perindustrian

Dapur letupan panas dan paip lans oksigen mengalami transien terma dan getaran yang cepat. Snubber hidraulik mengekalkan penjajaran paip tanpa menyekat pertumbuhan haba.

Stesen pam dan pemampat

Talian pelepasan tertakluk kepada denyutan atau kejadian tukul air. Snubber bertindak sebagai sekatan sensitif halaju, menghalang ketegangan pada bebibir dan penyokong.

Soalan lazim

Bagaimanakah snubber hidraulik berbeza daripada tupang tegar atau sokongan spring?

Topang tegar mengunci paip pada tempatnya dan menghalang semua pergerakan haba, yang boleh menyebabkan tekanan berlebihan pada paip dan peralatan yang disambungkan. Sokongan spring membawa beban graviti tetapi tidak menghalang daya dinamik. Jambatan snubber hidraulik kedua-dua keperluan: ia membenarkan pengembangan dan pengecutan haba perlahan secara bebas, kemudian dikunci dalam milisaat apabila halaju paip melebihi ambang pratetap. Ini memberikan sekatan dinamik dengan tepat apabila diperlukan tanpa menjejaskan fleksibiliti terma.

Apakah yang menentukan tetapan halaju mengunci, dan bolehkah ia dilaraskan?

Ambang halaju penguncian ditetapkan mengikut kadar pengembangan haba maksimum yang dijangkakan bagi paip dan halaju minimum yang akan timbul daripada peristiwa dinamik seperti tukul air atau kejutan seismik. Jurutera kami menyemak analisis tekanan paip projek untuk mewujudkan nilai yang memastikan snubber bebas semasa operasi biasa tetapi memberikan kekangan penuh semasa sementara. Ambang ditetapkan kilang dan disahkan berfungsi pada bangku ujian; jika keadaan operasi berubah, tetapan boleh ditentukur semula di kemudahan kami.

Apakah jenis penyelenggaraan yang diperlukan oleh snubber hidraulik sepanjang hayat perkhidmatannya?

Kami mengesyorkan ujian fungsi berkala untuk mengesahkan bahawa unit masih bergerak tanpa rintangan di bawah anjakan perlahan dan dikunci dengan betul di bawah gerakan pantas. Dalam loji kuasa dan proses, semakan ini biasanya dilakukan setiap 3 hingga 5 tahun, atau mengikut program penyelenggaraan loji. Pemeriksaan visual kawasan pengedap dan penunjuk strok adalah mudah. Sekiranya unit memerlukan pemulihan, kami menawarkan perkhidmatan kilang termasuk penggantian cecair, penukaran meterai dan pensijilan semula.

Bolehkah snubber YZN menahan pemasangan luar atau persekitaran tumbuhan yang menghakis?

ya. Silinder standard menerima salutan tahan kakisan yang sesuai untuk kebanyakan tetapan industri luar. Untuk suasana pantai, luar pesisir atau agresif kimia, kami boleh membekalkan silinder dalam keluli tahan karat dan memilih salutan rod omboh dan bahan pengedap khusus untuk keadaan tersebut. Kami berbesar hati untuk memberi nasihat tentang pemilihan bahan berdasarkan persekitaran tapak dan julat suhu.

Apakah dokumentasi yang disediakan untuk aplikasi nuklear atau kritikal keselamatan?

Kami membekalkan kebolehkesanan bahan penuh untuk komponen penahan tekanan, laporan ujian kilang yang diperakui, pensijilan cecair hidraulik, rekod ujian berfungsi dan pengisytiharan pematuhan dengan kod yang berkenaan. Apabila diperlukan oleh projek, dokumentasi memenuhi ASME Seksyen III atau piawaian nuklear lain. Sistem kualiti kami diaudit secara berkala, dan kami boleh menampung keperluan audit dan dokumentasi pelanggan tambahan.

Sokongan dan perkhidmatan kejuruteraan

Memilih snubber yang betul untuk aplikasi penahan paip melibatkan data beban, pergerakan terma yang dijangkakan dan ambang halaju mengunci. Jurutera kami bekerja dengan laporan tekanan paip anda untuk mengesahkan saiz dan tetapan yang sesuai. Pengurus akaun yang berdedikasi membalas dalam masa 24 jam untuk pertanyaan dan memberikan pengesyoran teknikal tanpa berlengah-lengah.

Konfigurasi tersuai — lejang bukan standard, bahan khas untuk atmosfera menghakis atau dokumentasi kelas nuklear — dikendalikan sebagai pesanan rutin, bukan pengecualian. Selepas penghantaran, kami menyediakan panduan pemasangan dan nasihat penyelenggaraan, termasuk cadangan untuk ujian fungsi berkala bagi memastikan kebolehpercayaan berterusan sepanjang hayat perkhidmatan.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Kemudahan 35,000 m², Jiangsu, China — mengeksport ke lebih 45 negara.

Snubber hidraulik yang terkunci hanya apabila paip memerlukannya, dan menjauhkan diri sepanjang masa.
