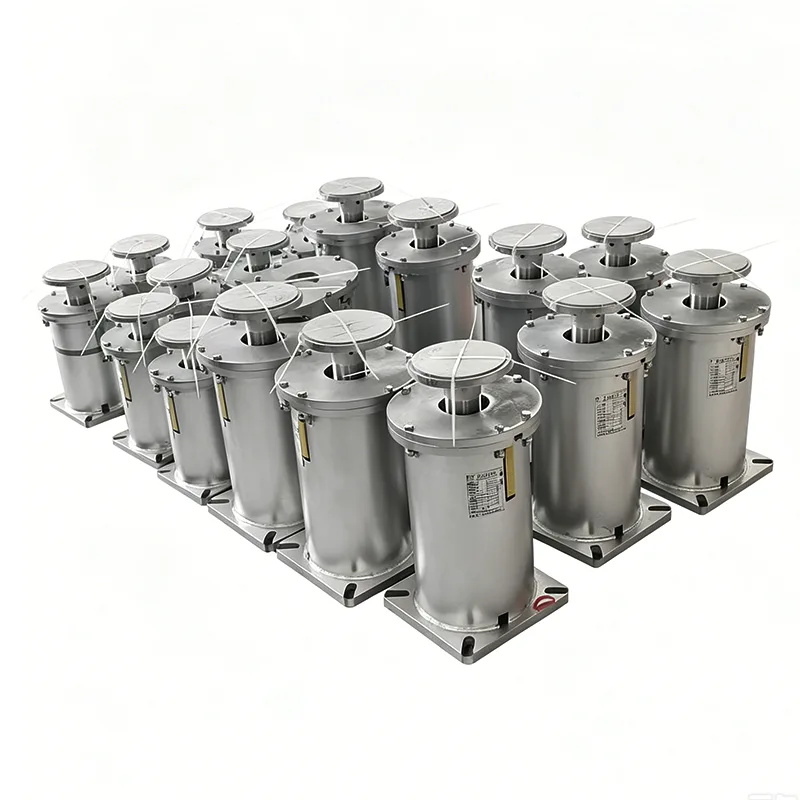

Sokongan Spring Boleh Ubah untuk Saluran Paip

Sokongan Spring Boleh Ubah untuk Saluran Paip ialah peranti sokongan elastik khusus yang direka bentuk untuk menahan anjakan menegak saluran paip. Ia memberikan daya sokongan boleh laras dalam julat anjakan yang dibenarkan dengan memanfaatkan kekukuhan yang wujud pada spring. Apabila saluran paip bergerak ke atas dan ke bawah disebabkan turun naik suhu, aliran sederhana atau getaran peralatan, sokongan secara automatik mengawal daya galas, dengan berkesan menghalang kepekatan tekanan paip dan kerosakan pada sambungan peralatan.

Angka ini menunjukkan keluk prestasi anjakan beban bagi sokongan/penyangkut spring berubah-ubah, termasuk parameter utama beban dan anjakan untuk mengesahkan ketepatan galas beban dan kebolehpercayaan operasi produk.

Setiap unit tertakluk kepada penentukuran beban dan ujian prestasi sebelum penghantaran. Sisihan beban tetapan dikawal dalam ±5%, mematuhi piawaian antarabangsa ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi keperluan teknikal untuk sistem paip kuasa, petro-kimia dan perindustrian lain. Menurut MSS‑SP‑58‑2018, kebolehubahan beban maksimum yang dibenarkan untuk unit spring berubah-ubah tidak boleh melebihi 25% daripada beban panas yang beroperasi dalam perjalanan kerja penuh.

Yangzhou Tianshun Piping telah terlibat dalam pengeluaran produk ini sejak 2012. Sehingga kini, kami telah membekalkan lebih 800,000 set kepada lebih daripada 300 projek perindustrian di seluruh dunia, dan prestasi produk telah disahkan sepenuhnya oleh operasi di tapak jangka panjang.

Spesifikasi Teknikal Produk

Jadual Spesifikasi Penyangkut Spring Pembolehubah	Contoh
Jenis / Konfigurasi Penyangkut	Jenis A, B, C, D, E, F, G
Saiz Spring / No.	No. 0 - No. 22
Julat Perjalanan	30mm, 60mm, 90mm, 120mm 180 mm
Beban Operasi	0.2 kN - 400 kN
Beban Terpasang (Beban Sejuk)	kN / kgf
Beban Pengendalian (Beban Panas)	kN / kgf
Arah Pergerakan	Atas / Bawah
Kebolehubahan (%)	≤ 25% (Standard)
Rawatan Permukaan	Galv Panas Dip/ Dicat
Bahan Perumahan	Keluli Karbon (Q235/Q355)

Prinsip Reka Bentuk & Komposisi Struktur

Direka bentuk mengikut Hukum Hooke, pesongan spring adalah berkadar terus dengan beban yang dikenakan. Apabila saluran paip bergerak ke atas, mampatan spring berkurangan dan daya sokongan dikurangkan dengan sewajarnya. Apabila saluran paip bergerak ke bawah, mampatan spring meningkat, membawa kepada daya sokongan yang lebih tinggi. Ciri ini membolehkan sokongan menyesuaikan diri dengan perubahan dinamik saluran paip operasi dan mengekalkan keseimbangan tegasan keseluruhan sistem paip.

Produk standard terdiri daripada komponen utama berikut:

▶  Pegas heliks silinder: Diperbuat daripada keluli spring aloi dan tertakluk kepada rawatan haba dan rawatan penstabilan yang ketat.

▶  Plat penyambung atas & bawah: Digunakan untuk menyambungkan saluran paip dan struktur bangunan, dengan mod pemasangan fleksibel yang boleh disesuaikan dengan keadaan tapak.

▶  Plat penunjuk beban: Memaparkan beban spring masa nyata dan anjakan saluran paip.

▶  Peranti pengunci: Selamatkan kedudukan spring selepas pemasangan dan pentauliahan untuk mengelakkan ubah bentuk semasa pengangkutan dan pendirian di tapak.

▶  Perumah pelindung: Menyekat habuk, air hujan dan media menghakis daripada masuk, untuk memanjangkan hayat perkhidmatan mata air.

Ciri Teknikal Utama

▶  Kadar variasi beban boleh dikawal: Kadar variasi beban reka bentuk dikekalkan dalam 25%, memastikan pengagihan daya sekata merentasi sistem paip.

▶  Pelbagai pilihan spesifikasi: Dilengkapi dengan 12 kelas beban dan 5 saiz anjakan, meliputi permintaan kebanyakan aplikasi paip industri.

▶  Penentukuran pramuat: Pra-laraskan kepada beban yang ditentukan mengikut keperluan pelanggan sebelum penghantaran, sedia untuk digunakan terus selepas pemasangan di tapak.

▶  Struktur anti-longgar: Semua bahagian penyambung dipasang dengan kacang kunci dan pencuci kunci untuk mengelakkan longgar semasa operasi.

▶  Pembinaan modular: Komponen utama boleh ditukar ganti untuk penyelenggaraan dan penggantian yang mudah di tapak.

▶  Kebolehsuaian persekitaran yang kukuh: Bahan padanan dan rawatan permukaan boleh dipilih untuk disesuaikan dengan keadaan kerja yang pelbagai.

Perbandingan Prestasi dengan Sokongan Paip Lain

Item Perbandingan	Sokongan Spring Boleh Ubah untuk Saluran Paip	Sokongan Paip Tegar	Sokongan Spring Malar
Kapasiti Pampasan Anjakan	Mengimbangi anjakan menegak 50–200mm	Tiada pampasan anjakan	Mengimbangi anjakan menegak 50–400mm
Kadar Variasi Muatan	≤ 25%	Beban berubah secara mendadak dengan anjakan	≤ 5%
Keadaan Kerja yang Berkenaan	Saluran paip dengan anjakan haba am	Saluran paip tanpa anjakan atau minimum	Saluran paip dengan anjakan besar atau sensitif kepada variasi beban
Kerumitan Struktur	Sederhana	Mudah	Kompleks
Kos Pengilangan	Sederhana	rendah	tinggi
Kesukaran Pemasangan & Penyelenggaraan	rendah	rendah	tinggi

Senario Aplikasi Biasa

Sokongan Spring Boleh Ubah untuk Talian Paip digunakan secara meluas dalam pelbagai sistem paip perindustrian tertakluk kepada perubahan suhu, terutamanya sesuai untuk aplikasi di bawah:

▶  Saluran paip wap, saluran paip air suapan dan saluran paip kondensat dalam loji kuasa terma

▶  Memproses saluran paip dan saluran paip penyambung peralatan pertukaran haba di loji petrokimia

▶  Stesen pemampat dan ruang injap saluran paip gas asli jarak jauh

▶  Saluran paip utama dan cawangan rangkaian pemanasan pusat bandar

▶  Saluran paip penghantar enapcemar di loji rawatan kumbahan

▶  Sistem perpaipan pada kapal dan platform luar pesisir

Kawalan Kualiti Pembuatan & Proses Penuh

Kami memiliki barisan pengeluaran moden untuk sokongan spring berubah-ubah, dilengkapi dengan kemudahan profesional termasuk mesin gegelung spring CNC, mesin ujian spring, spektrometer dan instrumen ujian tidak merosakkan. Semua produk dihasilkan di bawah prosedur kawalan kualiti yang ketat:

Setiap Produk Menjalani Ujian Dalaman Komprehensif Sebelum Penghantaran

Penutup Pengujian Dalaman

Pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT (jika berkenaan), ujian beban spring dengan lengkung anjakan beban dan pengukuran ketebalan salutan. Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) disediakan.

Nota: Ujian Dalaman Bukan Ujian Pihak Ketiga Bertauliah ILAC

Ujian pihak ketiga yang disaksikan atau ujian makmal tersedia sebagai perkhidmatan pilihan, sebut harga secara berasingan.

Perkhidmatan Pemeriksaan Pihak Ketiga Pilihan (Dipetik Secara Berasingan)

1. Pengujian Bahan

Analisis komposisi kimia, ujian tegangan, ujian impak suhu rendah Charpy, dan ujian kekerasan.

2. Kimpalan NDT

Ujian Zarah Magnetik (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT).

3. Ujian Prestasi Beban Spring

Termasuk lengkung anjakan beban.

4. Pemeriksaan Perlindungan Kakisan Salutan Hot-Dip / Galvanizing Epoxy

5. Ujian Tersaksi, Pengawasan Kilang dan Pemeriksaan Pra-Penghantaran (PSI)

Kelebihan Kami

Ditanda Aras Terhadap Sistem Sokongan Paip Antarabangsa LISEGA

Ketepatan beban produk kami, piawaian ujian dan sistem dokumentasi ditanda aras dengan sistem sokongan paip antarabangsa LISEGA.

Perkara yang Membezakan Kita

Tidak seperti pengeluar domestik standard yang hanya membekalkan produk itu sendiri, kami menyediakan lengkung anjakan beban dengan setiap unit spring. Kami juga memudahkan ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan semakan dokumen sokongan oleh jurutera PE/CPE untuk projek di luar negara.

Panduan Pemilihan & Perkhidmatan Sokongan

Kami menyediakan panduan pemilihan profesional untuk membantu pelanggan memilih produk yang paling sesuai. Hanya berikan kami parameter saluran paip, suhu operasi, anjakan, ruang pemasangan dan maklumat lain yang berkaitan, dan jurutera kami akan mengira dan mengesyorkan model dan spesifikasi optimum Sokongan Spring Berubah untuk Talian Paip.

Kami juga menawarkan rangkaian penuh perkhidmatan sokongan seperti berikut:

▶  Penyesuaian bukan standard: Produk yang direka khas dan dihasilkan untuk keperluan beban khas, anjakan atau ruang pemasangan terhad.

▶  Perkhidmatan teknikal di tapak: Jurutera profesional boleh dihantar untuk membimbing pemasangan dan pentauliahan di tapak.

▶  Perkhidmatan waranti: Semua produk disertakan dengan waranti selama 12 bulan. Produk yang rosak akan dibaiki atau diganti secara percuma dalam tempoh jaminan.

▶  Pembekalan alat ganti jangka panjang: Inventori alat ganti yang lengkap dikekalkan untuk memberikan respons pantas kepada permintaan alat ganti pelanggan.

Sila hubungi pasukan jualan kami untuk butiran lanjut dan sebut harga Sokongan Spring Berubah untuk Talian Paip.
