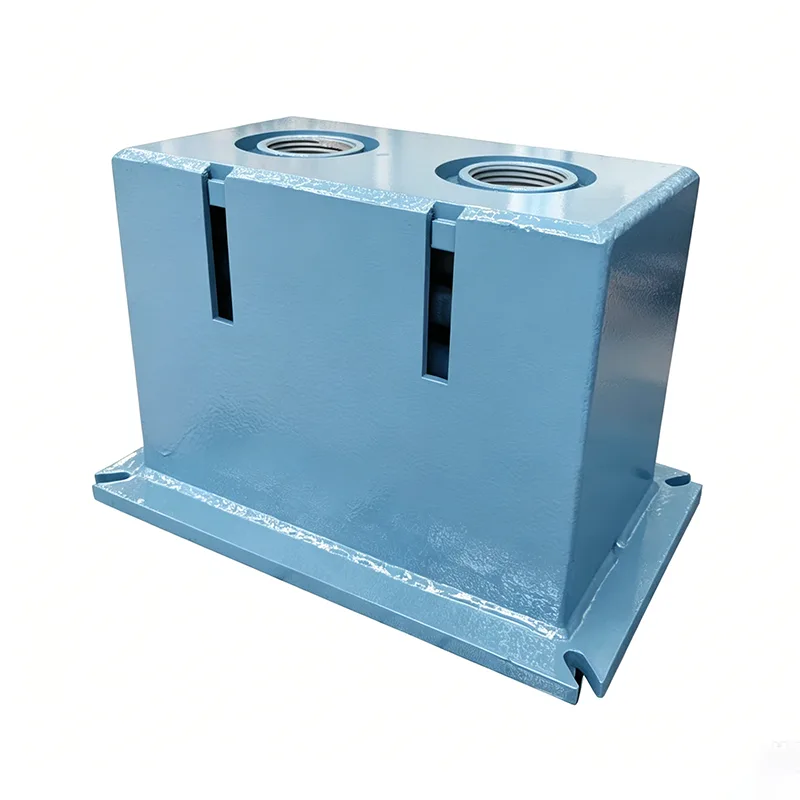

Sokongan Spring Tan Besar

Ditubuhkan pada 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. mempunyai kepakaran R&D dan pembuatan yang luas dalam penyelesaian sokongan saluran paip tugas berat. Sokongan Spring Ton Besar kami ialah barisan produk tersuai yang dibangunkan untuk keadaan beban ultra tinggi, melanggar had beban penyangkut spring konvensional. Direka secara eksklusif untuk senario ekstrem dengan titik angkat tunggal melebihi 100 tan, mereka telah berjaya digunakan dalam pelbagai projek tenaga utama peringkat kebangsaan.

Lengkung anjakan beban yang diperoleh daripada ujian jenis sokongan/penyangkut spring malar. Paksi mendatar bermaksud sesaran manakala paksi menegak mewakili beban. Lengkung kekal kira-kira mendatar merentasi perjalanan kerja penuh, menunjukkan bahawa daya sokongan pada asasnya kekal malar apabila paip melencong akibat pengembangan dan pengecutan haba.

Ujian jenis ini mengesahkan kestabilan beban, kestabilan perjalanan penuh dan kebolehpercayaan operasi unit spring malar. Semua unit pengeluaran tertakluk kepada penentukuran beban sebelum penghantaran, dengan sisihan beban dikawal dalam ±6% mengikut ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini boleh digunakan pada sistem paip industri dengan anjakan haba yang besar, termasuk saluran paip wap utama dan paip suhu tinggi & tekanan tinggi yang lain.

Apakah Keadaan Kerja Tugas Berat? Titik Sakit Industri

Dalam projek tenaga dan petrokimia berskala besar, saluran paip dengan beban melampau termasuk:

Saluran paip berdinding tebal berdiameter sangat besar: DN1200+, ketebalan dinding ≥50mm, berat per meter melebihi 5 tan

Saluran paip sambungan peralatan besar: Salur masuk/alur keluar reaktor, relau pemanas, turbin stim, beban titik angkat tunggal melebihi 100 tan

Sesalur rak paip rentang panjang: Span ≥30 meter, dengan beban tertumpu yang besar

Saluran paip aloi khas: Keluli dupleks, saluran paip aloi berasaskan nikel, jauh lebih berat daripada keluli karbon kerana ketumpatan bahan yang tinggi

Had produk konvensional:

Muatan maksimum penyangkut spring standard biasanya tidak melebihi 40 tan

Struktur biasa berubah bentuk dan kehilangan kestabilan melebihi 80 tan

Sambungan selari berbilang kumpulan gagal memastikan penyegerakan, menyebabkan pemuatan sipi

Sangat sedikit pengeluar domestik boleh menghasilkan sokongan 100 tan+ dengan pasti

Big Ton Spring Supports direka khas untuk menyelesaikan cabaran seluruh industri ini.

Spesifikasi Teknikal Produk

Jadual Spesifikasi Penyangkut Spring Malar	Contoh
Model / Siri	PH, LH, CA, CS, TH
Kapasiti Muatan (Operasi)	0.1 kN - 500 kN
Jumlah Perjalanan	50mm, 100mm, 200mm, 400mm
Perjalanan Sebenar	Sehingga 600mm
Sisihan Beban (Toleransi)	±5% (Standard) / ±3% (Prak. Tinggi)
Kedudukan Pemasangan	Mendatar / Menegak
Kemasan Perumahan	Hot Dip Galvanized / Epoxy
Suhu Operasi.	-20°C hingga +80°C (Ambien)
Bahan Gegelung Spring	60Si2Mn / 50CrVA
Julat Pelarasan Beban	±10% (Pelarasan Medan)

Penemuan Teknologi Teras

Teknologi Selari Segerak Multi-Spring

Susunan simetri berpusat untuk pengagihan daya sekata merentas 4–8 kumpulan spring

Ujian/padanan spring individu, sisihan kekakuan ≤2%

Mekanisme pengimbangan beban yang dipatenkan menjamin pemampatan segerak 100%.

Menghapuskan beban sipi dalam sistem selari berbilang spring

Sistem Struktur Kekuatan Ultra Tinggi

Keluli berkekuatan tinggi Q460C, kekuatan hasil 80% lebih tinggi daripada bahan standard

Struktur jenis kotak bersepadu, kekukuhan lentur/kilasan 3x lebih tinggi daripada reka bentuk konvensional

Pengoptimuman unsur terhingga menghapuskan titik kepekatan tekanan

Ubah bentuk struktur ≤0.5mm di bawah beban penuh

Teknologi Sambungan Tugas Berat Berdiameter Besar

Aci pin keluli aloi 42CrMo (dipadamkan & dibaja)

Diameter pin maksimum 150mm, kapasiti beban aci tunggal melebihi 300 tan

Sendal aloi kuprum pelincir sendiri, pekali geseran ≤0.08

Meminimumkan kesan geseran, meningkatkan ketekalan beban dengan ketara

Proses Pengilangan Ketepatan Tinggi

CNC api + pemotongan komposit plasma untuk plat galas beban

CNC membosankan untuk lubang kunci, ketepatan kedudukan ±0.05mm

Rawatan pelepasan tekanan selepas kimpalan menghapuskan tekanan sisa

Pemesinan satu pengapit pada pusat gantri CNC yang besar

Perlindungan Keselamatan Berbilang Lapisan

Perlindungan dwi: had mekanikal + penimbalan hidraulik

Penggera beban lampau dicetuskan pada beban berkadar 110%.

Reka bentuk berlebihan: operasi selamat walaupun satu kumpulan spring gagal

Struktur antiterbalik memastikan kestabilan di bawah daya sisi

Sistem Ujian & Pengesahan Khusus

Penguji beban khusus 300 tan untuk pengesahan beban penuh 100%.

Pemerolehan data berterusan lejang penuh (10 bacaan sesaat)

Pengiraan ketekalan masa nyata – unit tidak layak tidak pernah dihantar

Ujian keletihan simulasi mengesahkan kebolehpercayaan jangka panjang

Ujian Kilang & Protokol Pengesahan

Ujian In-House Komprehensif Dilakukan pada Setiap Produk Sebelum Penghantaran

Sebelum penghantaran, setiap produk melalui proses ujian dalaman yang lengkap. Proses ini termasuk pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT jika berkenaan, ujian beban spring dengan lengkung anjakan beban dan pengukuran ketebalan salutan. Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) dibekalkan.

Penjelasan mengenai Akreditasi Pihak Ketiga

Ujian dalaman tidak sama dengan ujian pihak ketiga yang diakreditasi oleh ILAC. Jika ujian yang disaksikan oleh pihak ketiga atau ujian makmal diperlukan, ia boleh disediakan sebagai perkhidmatan pilihan yang berasingan.

Perkhidmatan Pemeriksaan Pihak Ketiga Pilihan (Dipetik Secara Berasingan)

1. Pengujian Bahan

Perkhidmatan ini meliputi analisis komposisi kimia, ujian tegangan, ujian impak suhu rendah Charpy dan ujian kekerasan.

2. Kimpalan NDT

Kaedah yang tersedia termasuk Ujian Zarah Magnetik (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT).

3. Ujian Prestasi Beban Spring

Lengkung anjakan beban disertakan.

4. Pemeriksaan Perlindungan Kakisan Salutan Hot-Dip / Galvanizing Epoxy

5. Ujian Tersaksi, Pengawasan Kilang dan Pemeriksaan Pra-Penghantaran (PSI)

Kelebihan Kami yang Membezakan

Ditanda Aras Terhadap Sistem Sokongan Paip Antarabangsa LISEGA

Ketepatan beban produk kami, piawaian ujian dan sistem dokumentasi ditanda aras dengan sistem sokongan paip antarabangsa LISEGA.

Lebih Daripada Pembekal Domestik Standard

Tidak seperti pengeluar domestik standard yang hanya menyediakan produk itu sendiri, kami membekalkan lengkung anjakan beban dengan setiap unit spring. Kami juga membantu mengatur ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan kami menyokong semakan dokumen oleh jurutera PE/CPE untuk projek luar negara.

Kes Permohonan Biasa

Kes 1: Projek Penapisan 20 Juta Tan/Tahun & Penyepaduan Kimia

Produk: Sokongan spring daya malar 150 tan Besar Tan

Permohonan: Saluran paip keluar reaktor penghidrogenan

Keadaan: beban 150 tan, anjakan 250mm, suhu tinggi 420 ℃

Keputusan: 3 tahun operasi stabil, ketekalan dikekalkan dalam ±2.5%

Kes 2: Unit Kuasa 1000MW Ultra-Superkritikal

Produk: Penyangkut daya malar tugas berat 120 tan

Permohonan: Saluran paip wap utama

Keadaan: beban 120 tan, anjakan 300mm

Keputusan: Lulus penerimaan loji kuasa pada percubaan pertama, isu operasi sifar

Kes 3: Projek Terminal LNG

Produk: Sokongan tugas berat suhu rendah 80 tan

Permohonan: Saluran paip utama kotak sejuk

Keadaan: -162 ℃ persekitaran kriogenik, beban 80 tan

Keputusan: Betulkan pemilihan bahan suhu rendah, tiada masalah kekosongan

Proses Perkhidmatan Projek Tersuai

Perundingan Teknikal Pra-Projek

Jurutera yang berdedikasi untuk mengumpul parameter keadaan kerja yang terperinci

Reka bentuk awal dengan pengiraan padanan anjakan beban

Pengesahan kekuatan/kekukuhan struktur elemen terhingga

Cadangan teknikal + penghantaran sebut harga

Pengesahan Reka Bentuk

Lukisan kejuruteraan terperinci (garis besar, memuatkan jadual)

Pengesahan dua hala parameter teknikal utama

Pembangunan Pelan Pemeriksaan & Ujian (ITP).

Kickoff pengeluaran selepas ditandatangani kelulusan

Pengesanan Kemajuan Pengeluaran

Kemas kini foto pengeluaran mingguan

Pelanggan menyaksikan peluang untuk pencapaian penting

Sokongan pemeriksaan pihak ketiga sepanjang masa

Respons penjelasan teknikal masa nyata

Penerimaan Kilang

Kesaksian ujian muatan penuh di tapak tersedia

Paparan data ujian masa nyata

Penyerahan dokumentasi lengkap

Pembungkusan & penghantaran profesional

Sokongan Di Tapak

Kakitangan teknikal untuk panduan pemasangan

Bantuan pentauliahan & penentukuran beban

Lawatan susulan selepas pentauliahan

Sokongan teknikal seumur hidup

Big Ton Spring Supports menetapkan penanda aras teknikal untuk sokongan saluran paip tugas berat. Kami menolak had industri, memberikan penyelesaian beban ultra-tinggi yang boleh dipercayai untuk projek kejuruteraan kritikal anda melalui ujian yang ketat dan pengalaman projek yang terbukti.
