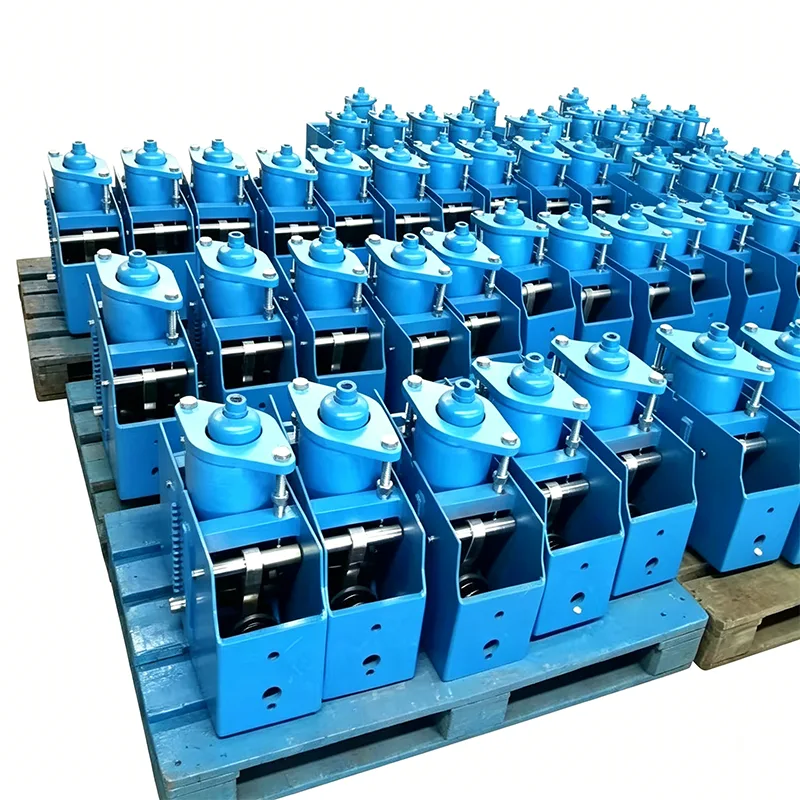

Sokongan Spring Malar Mendatar

Di kebanyakan tapak perindustrian, ruang yang terhad di atas saluran paip menjadikannya mustahil untuk memasang penyokong spring malar menegak. Sementara itu, sesetengah saluran paip memerlukan sokongan dari sisi atau bawah, dan kaedah sokongan tradisional berjuang untuk memenuhi keperluan daya yang berterusan di bawah anjakan besar. Sokongan Spring Malar Mendatar ialah produk khusus yang direka khusus untuk menyelesaikan masalah ini. Ia dipasang secara mendatar di bawah atau di sebelah saluran paip, memberikan daya sokongan yang stabil sepanjang keseluruhan lejang kerja dengan kadar variasi beban dikawal dalam 5%.

Prinsip Kerja dan Ciri-ciri Struktur

Sokongan spring malar mendatar beroperasi berdasarkan prinsip keseimbangan momen. Apabila saluran paip mengalami anjakan menegak, daya keanjalan spring ditukar kepada daya keluaran malar melalui pautan ketepatan dan mekanisme sesondol. Tidak seperti penyokong menegak, pemasangan springnya disusun secara mendatar, menghasilkan pusat graviti yang lebih rendah dan operasi yang lebih stabil, menjadikannya amat sesuai untuk sistem saluran paip beban besar dan anjakan besar.

Sokongan Spring Malar Mendatar standard menggunakan struktur bingkai dikimpal bersepadu, dengan komponen utama termasuk:

▶  Pemasangan spring heliks silinder tersusun mendatar

▶  Sistem pautan imbangan momen berketepatan tinggi

▶  Mekanisme pelarasan beban yang dipasang di sisi

▶  Peranti had dwi-lejang

▶  Penunjuk anjakan visual

▶  Tapak pelekap bawah

Spesifikasi Teknikal Produk

Perbandingan dengan Sokongan Spring Malar Menegak

Parameter Spesifikasi Siri Penuh

Kami menyediakan 6 siri standard Sokongan Spring Malar Mendatar, meliputi sebahagian besar keperluan aplikasi industri:

Semua produk mematuhi piawaian GB/T 17116.2-2018, ANSI/ASME B31.1 dan DIN 2545.

Kelebihan Prestasi Teras

▶  Kapasiti Beban Sangat Tinggi: Memberikan daya sokongan maksimum 1000kN untuk memenuhi keperluan saluran paip dan peralatan yang besar

▶  Kestabilan Operasi Tinggi: Susunan mendatar dengan pusat graviti rendah memberikan prestasi seismik yang sangat baik, mampu menahan gempa bumi berukuran 8 magnitud

▶  Penyelenggaraan Selamat dan Mudah: Pelarasan sisi dan pemeriksaan menghapuskan keperluan untuk kerja memanjat, mengurangkan risiko keselamatan

▶  Kebolehsuaian Pemasangan yang Kuat: Boleh dipasang pada rasuk konkrit, struktur keluli atau asas peralatan

▶  Julat Pelarasan Beban Luas: Membenarkan pelarasan di tapak dalam ±15% daripada muatan undian

▶  Reka bentuk Tertutup Penuh: Berkesan menghalang habuk, air hujan dan media menghakis daripada memasuki mekanisme dalaman

Medan Aplikasi Biasa

Sokongan Spring Malar Mendatar digunakan secara meluas dalam senario perindustrian berikut:

▶  Stim utama dan panaskan semula saluran paip wap di loji kuasa haba yang besar

▶  Saluran paip unit keretakan hidrolik dan pemangkin cecair di kilang penapisan petroleum

▶  Saluran paip masuk dan keluar tangki simpanan di terminal LNG yang besar

▶  Saluran paip udara panas relau letupan dan saluran paip gas penukar di loji keluli

▶  Sistem saluran paip wap pulau konvensional di loji kuasa nuklear

▶  Saluran paip air panas suhu tinggi berdiameter besar untuk pemanasan pusat bandar

Pembuatan dan Jaminan Kualiti

Dengan pengalaman selama 14 tahun dalam pembuatan penyokong spring malar, Talian Paip Yangzhou Tianshun telah berjaya menggunakan Sokongan Spring Malar Mendatarnya kepada lebih daripada 350 projek perindustrian di seluruh dunia. Semua produk menjalani prosedur kawalan kualiti yang ketat:

▶  Kawalan Bahan Mentah: Semua keluli spring diperoleh daripada Baosteel dan Angang, dengan setiap kelompok tertakluk kepada analisis spektrum dan ujian sifat mekanikal

▶  Pemesinan Ketepatan: Komponen utama dihasilkan menggunakan pusat pemesinan CNC, mencapai ketepatan dimensi gred IT7

▶  Ujian Spring: Setiap spring menjalani 3 ujian mampatan penuh dan 100,000 kitaran keletihan

▶  Pentauliahan Mesin Lengkap: Setiap unit menjalani ujian prestasi daya malar lejang penuh sebelum penghantaran untuk memastikan kadar variasi beban ≤5%

▶  Pemeriksaan Pihak Ketiga: Laporan pemeriksaan daripada institusi berautoriti antarabangsa seperti SGS, BV dan TUV boleh disediakan

Sistem pengurusan kualiti kami diperakui ISO 9001:2015, dan produk kami telah memperoleh pensijilan CE dan API.

Sokongan Perkhidmatan Eksklusif

▶  Tinjauan di tapak percuma dan analisis tekanan saluran paip

▶  Reka bentuk tersuai untuk ruang pemasangan khas

▶  Jurutera profesional menyediakan panduan dan pentauliahan pemasangan di tapak

▶  Tempoh jaminan 12 bulan dengan pembaikan atau penggantian percuma sepanjang tempoh jaminan

▶  Sokongan teknikal seumur hidup dan bekalan alat ganti

Untuk mendapatkan maklumat lebih terperinci tentang Sokongan Spring Malar Mendatar atau pemilihan teknikal untuk projek anda, sila hubungi pasukan jualan kami.

Soalan Lazim (FAQ)

S: Bolehkah penyokong spring tetap mendatar dipasang pada struktur keluli?

A: Ya. Kami menyediakan pelbagai bentuk asas pelekap untuk menyesuaikan diri dengan asas konkrit, rasuk struktur keluli dan platform peralatan. Untuk model beban besar, kami akan menyediakan cadangan reka bentuk asas untuk memastikan kekuatan pemasangan memenuhi keperluan.

S: Bolehkah Sokongan Spring Malar Mendatar anda digunakan dalam persekitaran suhu rendah?

A: Ya. Kami menawarkan model suhu rendah khas yang menggunakan bahan keluli tahan karat 304 atau 316L dan telah lulus ujian kesan suhu rendah. Ia boleh beroperasi secara normal pada suhu serendah -196 ℃ dan sesuai untuk sistem saluran paip kriogenik seperti LNG dan etilena.

S: Apakah masa penghantaran untuk produk anda?

J: Masa penghantaran untuk model standard ialah 30-45 hari, dan untuk model tersuai adalah 45-60 hari bergantung pada kerumitan. Untuk pesanan segera, kami boleh mengatur pengeluaran dipercepatkan dengan masa penghantaran terpendek 20 hari.
