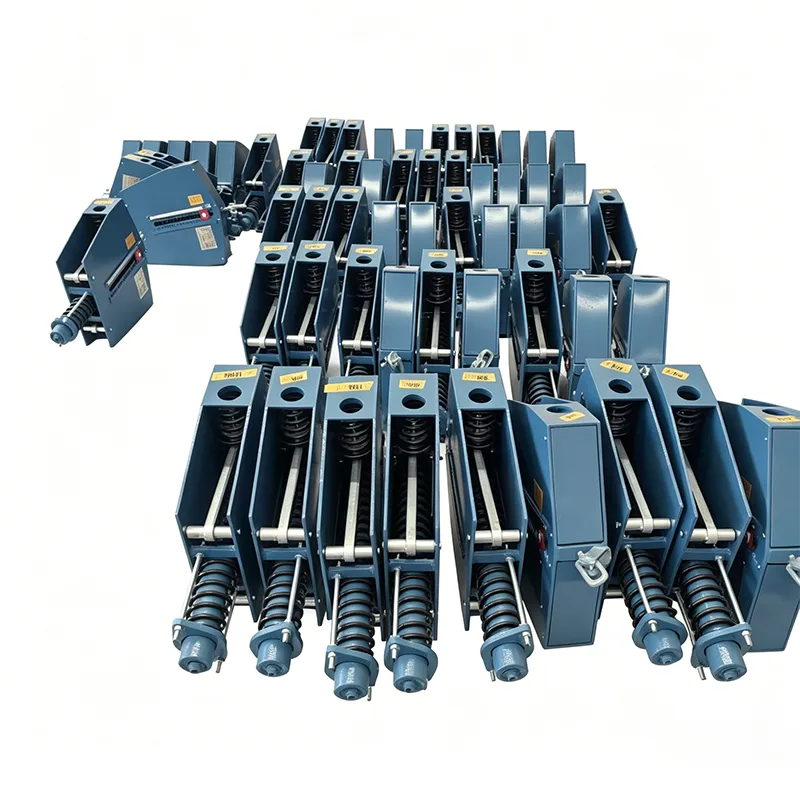

Sokongan Spring Malar Menegak

Apabila saluran paip mengalami anjakan menegak yang besar (melebihi 100mm) dan sangat sensitif terhadap variasi beban, kadar variasi beban (≤25%) sokongan spring berubah-ubah biasa boleh menyebabkan tekanan saluran paip yang berlebihan, kerosakan antara muka peralatan dan juga saluran paip pecah. Sokongan Spring Malar Menegak menyediakan daya sokongan yang hampir berterusan (kadar variasi beban ≤5%) sepanjang keseluruhan lejang kerja berdasarkan prinsip keseimbangan momen, menyelesaikan sepenuhnya cabaran kawalan tekanan untuk saluran paip anjakan besar.

Prinsip Kerja

Sokongan spring malar menegak menggunakan keseimbangan bersama antara daya spring dan momen yang dihasilkan oleh mekanisme pautan. Apabila saluran paip bergerak ke atas dan ke bawah, ubah bentuk spring diimbangi dengan tepat oleh sistem sesondol dan rangkaian, memastikan daya sokongan output stabil. Reka bentuk ini menghapuskan sepenuhnya turun naik beban yang disebabkan oleh anjakan saluran paip, melindungi saluran paip dan peralatan yang disambungkan daripada tekanan tambahan.

Spesifikasi Teknikal Produk

Pecahan Struktur Produk

Sokongan Spring Malar Menegak standard menggunakan reka bentuk modular, yang terdiri daripada komponen bebas berikut untuk penyelenggaraan dan penggantian mudah di tapak:

▶  Pemasangan Spring: Spring aloi berkekuatan tinggi tertakluk kepada rawatan haba penstabilan

▶  Mekanisme Imbangan Momen: Cam bermesin ketepatan dan sistem pautan

▶  Peranti Pelarasan Beban: Pelarasan bolt atas untuk penalaan halus semasa operasi

▶  Sistem Petunjuk Anjakan: Plat skala jelas menunjukkan anjakan saluran paip masa nyata

▶  Perhimpunan Sambungan Atas dan Bawah: Berbilang pilihan sambungan untuk menyesuaikan diri dengan keadaan pemasangan yang berbeza

▶  Perumah Perlindungan: Reka bentuk tertutup sepenuhnya untuk mengelakkan kemasukan habuk dan media yang menghakis

Kelebihan Teras Terbeza

Jadual Pemilihan Spesifikasi Standard

Senario Pemasangan Berkenaan

Sokongan Spring Malar Menegak amat sesuai untuk sistem saluran paip berikut yang memerlukan pemasangan menegak dan anjakan besar:

▶  Saluran paip wap utama dan panaskan semula saluran paip wap di loji kuasa

▶  Saluran paip proses suhu tinggi dan tekanan tinggi di loji penapisan petroleum dan kimia

▶  Saluran paip cecair kriogenik di terminal LNG

▶  Gas relau letupan dan saluran paip oksigen di loji keluli

▶  Saluran utama wap suhu tinggi untuk pemanasan pusat bandar

▶  Saluran masuk dan keluar yang menyambungkan saluran paip tangki simpanan yang besar

Garis Panduan Pemasangan dan Penyelenggaraan

▶  Pemeriksaan Pra-Pemasangan: Sahkan bahawa model produk, beban dan pesongan memenuhi keperluan reka bentuk dan semak sebarang kerosakan semasa pengangkutan

▶  Langkah Berjaga-jaga Pemasangan: Pastikan sokongan menegak dengan sisihan tidak melebihi 1°; keluarkan peranti pengunci pengangkutan selepas pemasangan

▶  Pentauliahan Pra-Operasi: Perhalusi beban mengikut keadaan sebenar di tapak untuk memastikan saluran paip adalah rata

▶  Penyelenggaraan Harian: Periksa penunjuk anjakan dan ketat bolt sambungan setiap enam bulan; menjalankan pemeriksaan menyeluruh setiap tahun

▶  Kitaran Penggantian: Hayat perkhidmatan produk boleh mencapai 15-20 tahun di bawah keadaan kerja biasa

Pengesahan Projek dan Kawalan Kualiti

Sokongan Spring Malar Menegak kami telah disahkan dalam pelbagai projek utama di seluruh dunia, termasuk:

▶  Sistem saluran paip wap utama loji kuasa haba 300MW

▶  Projek penapisan dan penyepaduan kimia 10 juta tan setahun

▶  Projek saluran paip kriogenik terminal LNG

Semua produk menjalani prosedur kawalan kualiti yang ketat:

▶  Pemeriksaan Masuk Bahan Mentah: Setiap kelompok keluli tertakluk kepada analisis spektrum dan ujian sifat mekanikal

▶  Pemesinan Komponen Utama: Pusat pemesinan CNC digunakan untuk memastikan ketepatan dimensi

▶  Ujian Prestasi Musim Bunga: Setiap musim bunga mengalami 100,000 kitaran keletihan

▶  Ujian Prestasi Mesin Lengkap: Setiap unit menjalani ujian prestasi daya malar lejang penuh

▶  Pemeriksaan Akhir Kilang: Dokumen pensijilan kualiti yang lengkap dikeluarkan

Sistem pengurusan kualiti kami diperakui ISO 9001:2015, dan semua produk mematuhi piawaian antarabangsa termasuk CE dan API.

Perkhidmatan Sokongan

▶  Pemilihan teknikal percuma dan analisis tekanan saluran paip

▶  Perkhidmatan reka bentuk tersuai untuk produk bukan standard

▶  Panduan pemasangan dan latihan teknikal di tapak

▶  Tempoh jaminan 12 bulan dengan sokongan teknikal seumur hidup

▶  Bekalan alat ganti kecemasan dengan respons 48 jam

Untuk mendapatkan maklumat lebih terperinci tentang Sokongan Spring Constant Vertical, sila hubungi pasukan teknikal kami untuk mendapatkan nasihat pemilihan profesional.

Soalan Lazim (FAQ)

S: Apakah perbezaan antara penyokong spring malar menegak dan mendatar?

A: Perbezaan utama terletak pada kaedah pemasangan dan pendudukan ruang. Sokongan spring malar menegak dipasang secara menegak dan menduduki ruang mendatar yang kurang, menjadikannya sesuai untuk kawasan rak paip sempit. Sokongan spring malar mendatar dipasang secara mendatar dan menempati lebih banyak ruang menegak, sesuai untuk lokasi dengan ruang kepala yang mencukupi.

S: Bolehkah Sokongan Spring Malar Menegak anda melaraskan bebannya di tapak?

A: Ya. Produk ini dilengkapi dengan bolt pelarasan beban khusus di bahagian atas, membolehkan penalaan halus semasa operasi saluran paip tanpa penutupan. Julat pelarasan ialah ±10% daripada beban undian.

S: Adakah produk ini sesuai untuk persekitaran suhu rendah?

A: Ya. Kami menawarkan model suhu rendah khas yang menggunakan bahan tahan kriogenik dan proses rawatan khas. Ia boleh beroperasi secara normal pada suhu serendah -196℃ dan sesuai untuk sistem saluran paip kriogenik seperti LNG.
