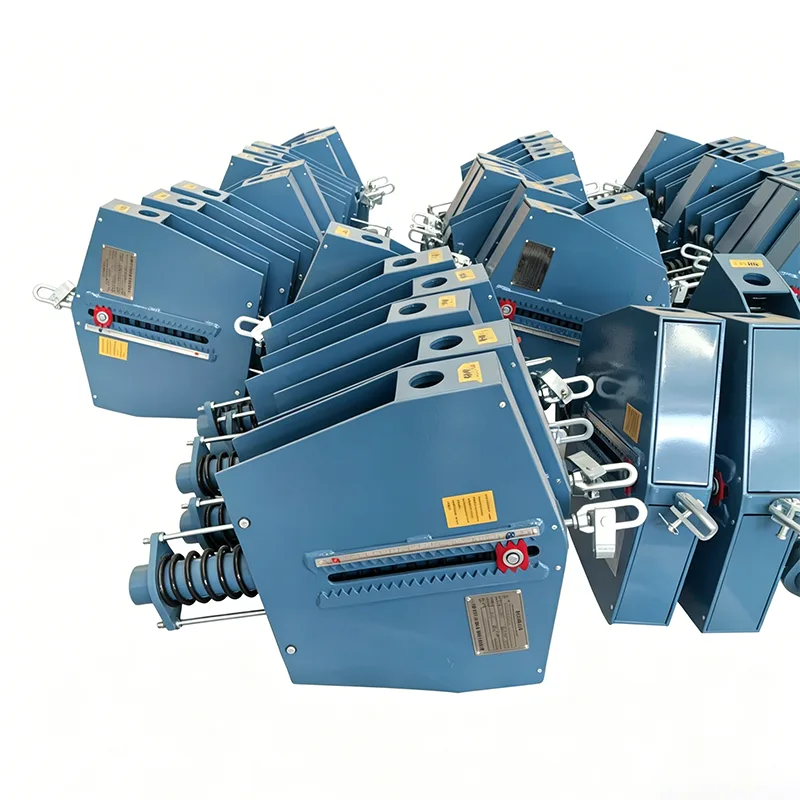

Sokongan Spring Malar Talian Paip Tenaga

Dalam gas asli, LNG, tenaga hidrogen dan rangkaian saluran paip penghantaran tenaga tradisional, sistem saluran paip sering menjangkau persekitaran geografi yang kompleks dan menahan pengembangan dan penguncupan haba yang teruk. Disokong oleh pengumpulan teknikal selama 14 tahun dalam teknologi sokongan saluran paip, Yangzhou Tianshun Pipeline Technology Co., Ltd. telah membangunkan secara khusus Sokongan Spring Malar Talian Paip Tenaga untuk senario penghantaran tenaga. Produk ini menggunakan mekanisme keseimbangan momen ketepatan untuk memastikan beban sokongan kekal malar apabila saluran paip mengalami anjakan menegak rentang besar. Ciri ini berkesan mengelakkan tekanan tambahan yang disebabkan oleh pemindahan beban ke peralatan sensitif seperti injap dan pemampat, dan merupakan komponen utama yang memastikan operasi rangkaian saluran paip tenaga jarak jauh yang selamat dan stabil.

Lengkung anjakan beban yang diperoleh daripada ujian jenis sokongan/penyangkut spring malar. Paksi mendatar bermaksud sesaran manakala paksi menegak mewakili beban. Lengkung kekal kira-kira mendatar merentasi perjalanan kerja penuh, menunjukkan bahawa daya sokongan pada asasnya kekal malar apabila paip melencong akibat pengembangan dan pengecutan haba.

Ujian jenis ini mengesahkan kestabilan beban, kestabilan perjalanan penuh dan kebolehpercayaan operasi unit spring malar. Semua unit pengeluaran tertakluk kepada penentukuran beban sebelum penghantaran, dengan sisihan beban dikawal dalam ±6% mengikut ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini boleh digunakan pada sistem paip industri dengan anjakan haba yang besar, termasuk saluran paip wap utama dan paip suhu tinggi & tekanan tinggi yang lain.

Spesifikasi Teknikal Produk

Jadual Spesifikasi Penyangkut Spring Malar	Contoh
Model / Siri	PH, LH, CA, CS, TH
Kapasiti Muatan (Operasi)	0.1 kN - 500 kN
Jumlah Perjalanan	50mm, 100mm, 200mm, 400mm
Perjalanan Sebenar	Sehingga 600mm
Sisihan Beban (Toleransi)	±5% (Standard) / ±3% (Prak. Tinggi)
Kedudukan Pemasangan	Mendatar / Menegak
Kemasan Perumahan	Hot Dip Galvanized / Epoxy
Suhu Operasi.	-20°C hingga +80°C (Ambien)
Bahan Gegelung Spring	60Si2Mn / 50CrVA
Julat Pelarasan Beban	±10% (Pelarasan Medan)

Kebolehsuaian Kejuruteraan dan Kelebihan Operasi & Penyelenggaraan

Dalam pembinaan dan pengendalian sebenar saluran paip tenaga, reka bentuk Sokongan Spring Malar Talian Paip Tenaga menangani sepenuhnya masalah kesakitan pembinaan di tapak dan penyelenggaraan kemudian:

Penguncian keadaan sejuk dan pemasangan pantas: Sebelum penghantaran, spring dimampatkan dan dikunci pada kedudukan pemasangan keadaan sejuk mengikut laporan pengiraan tekanan sistem saluran paip. Di tapak, hanya penalaan halus benang mudah dan penetapan pengakaran diperlukan untuk mencapai keadaan tegasan yang direka, dengan sangat memendekkan tempoh pembinaan galeri paip.

Pemantauan operasi yang divisualisasikan: Dilengkapi dengan plat penunjuk anjakan ketepatan tinggi luaran dan skala beban, kakitangan operasi dan penyelenggaraan secara intuitif boleh menilai sama ada saluran paip berada pada kedudukan kerja yang direka bentuk semasa pemeriksaan harian tanpa membuka cangkerang, memudahkan pengesanan penyelesaian saluran paip atau ubah bentuk yang tidak normal.

Kaedah pengakaran fleksibel: Pelbagai penyelesaian sambungan akar disediakan (seperti plat tunggal yang dikimpal, gelung, penyambung struktur keluli, dll.), yang boleh mencapai pengakaran yang stabil sama ada untuk galeri paip atas, jambatan paip merentas sungai atau badan peralatan.

Sistem Kawalan Kualiti dan Pembuatan yang Tegas

Sebagai barisan pertahanan keselamatan infrastruktur tenaga, keseluruhan proses pengeluaran Energy Pipeline Constant Spring Support mengikut piawaian kawalan kualiti yang ketat:

Ujian In-House Komprehensif Dilakukan pada Setiap Produk Sebelum Penghantaran

Sebelum penghantaran, setiap produk melalui proses ujian dalaman yang lengkap. Proses ini termasuk pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT jika berkenaan, ujian beban spring dengan lengkung anjakan beban dan pengukuran ketebalan salutan. Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) dibekalkan.

Penjelasan mengenai Akreditasi Pihak Ketiga

Ujian dalaman tidak sama dengan ujian pihak ketiga yang diakreditasi oleh ILAC. Jika ujian yang disaksikan oleh pihak ketiga atau ujian makmal diperlukan, ia boleh disediakan sebagai perkhidmatan pilihan yang berasingan.

Perkhidmatan Pemeriksaan Pihak Ketiga Pilihan (Dipetik Secara Berasingan)

1. Pengujian Bahan

Perkhidmatan ini meliputi analisis komposisi kimia, ujian tegangan, ujian impak suhu rendah Charpy dan ujian kekerasan.

2. Kimpalan NDT

Kaedah yang tersedia termasuk Ujian Zarah Magnetik (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT).

3. Ujian Prestasi Beban Spring

Lengkung anjakan beban disertakan.

4. Pemeriksaan Perlindungan Kakisan Salutan Hot-Dip / Galvanizing Epoxy

5. Ujian Tersaksi, Pengawasan Kilang dan Pemeriksaan Pra-Penghantaran (PSI)

Kelebihan Kami yang Membezakan

Ditanda Aras Terhadap Sistem Sokongan Paip Antarabangsa LISEGA

Ketepatan beban produk kami, piawaian ujian dan sistem dokumentasi ditanda aras dengan sistem sokongan paip antarabangsa LISEGA.

Lebih Daripada Pembekal Domestik Standard

Tidak seperti pengeluar domestik standard yang hanya menyediakan produk itu sendiri, kami membekalkan lengkung anjakan beban dengan setiap unit spring. Kami juga membantu mengatur ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan kami menyokong semakan dokumen oleh jurutera PE/CPE untuk projek luar negara.

Mengapa Memilih Sokongan Spring Malar Talian Paip Tenaga Tianshun?

Pengalaman projek tenaga yang mendalam: Produk telah beroperasi secara stabil di terminal LNG, saluran paip penghantaran jarak jauh gas asli dan projek penapisan di lebih 40 buah negara di seluruh dunia, bertahan dalam ujian iklim ekstrem dan keadaan kerja yang kompleks.

Sokongan kejuruteraan proses penuh: Kami menyediakan perkhidmatan teknikal proses penuh daripada analisis tekanan saluran paip (simulasi CAESAR II), pengiraan pemilihan jenis kepada panduan pemasangan di tapak, memastikan setiap sokongan sepadan dengan keadaan kerja dengan tepat.

Penghantaran rantaian bekalan yang boleh dipercayai: Bergantung pada barisan pengeluaran automatik dan peralatan ujian yang lengkap di pangkalan Jiangsu kami, kami memastikan penghantaran bahan tepat pada masa dan berkualiti tinggi untuk projek tenaga berskala besar.

Sokongan kitaran hayat penuh: Kami mewujudkan fail projek eksklusif dan menyediakan penilaian keadaan, menetapkan semula beban dan panduan penggantian semasa penyelenggaraan penutupan, mengurangkan operasi dan risiko penyelenggaraan rangkaian saluran paip.
