Sway Struts

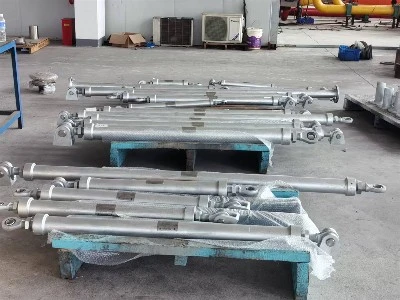

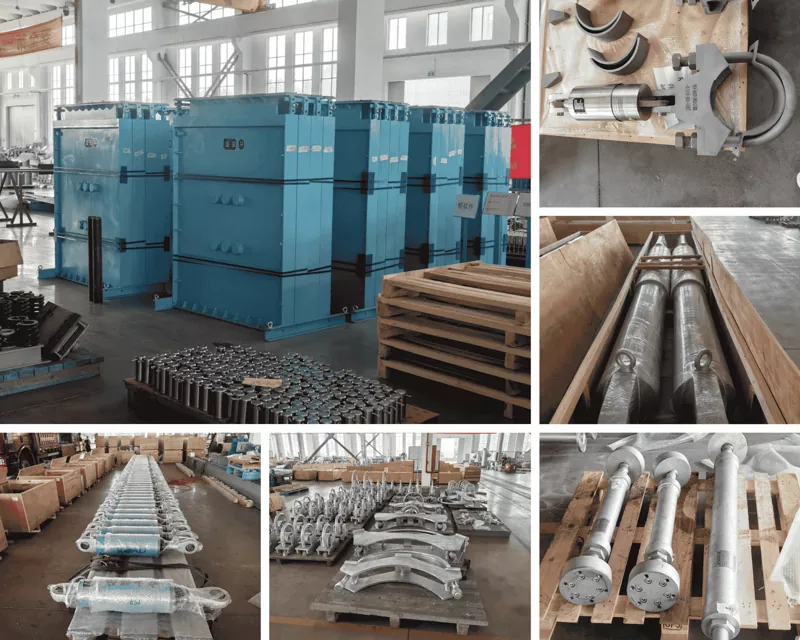

Yangzhou Tianshun mereka bentuk dan mengeluarkan topang bergoyang untuk penjanaan kuasa, petrokimia, HVAC, pembinaan kapal dan aplikasi nuklear. Sejak 2012, kilang kami di Jiangsu, China — 35,000 m² dengan lebih 100 kakitangan yang berkelayakan — telah membekalkan peranti penahan paip kepada projek di lebih 45 negara. Setiap tupang bergoyang dibina di bawah sistem kualiti yang diperakui ISO 9001:2015 dan dihantar bersama ujian dan dokumentasi bahan yang diperlukan.

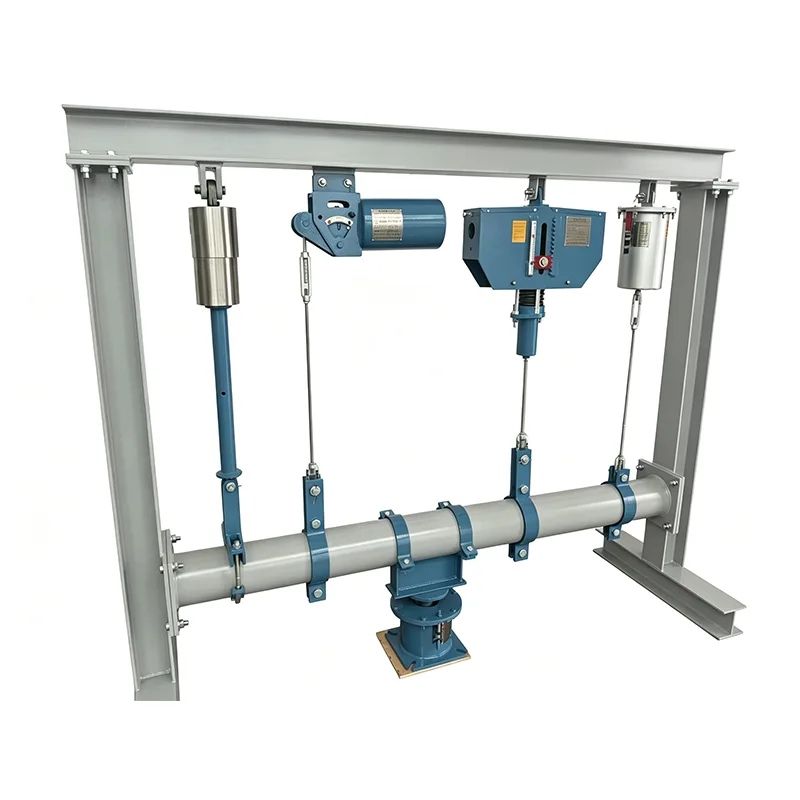

Topang bergoyang mengehadkan pergerakan sisi paip tanpa menghalang pengembangan haba dalam arah paksi. Dalam operasi biasa ia menerima anjakan haba yang perlahan di sepanjang saluran paip. Apabila daya sisi muncul — daripada angin, pecutan seismik, tukul air, getaran peralatan berputar, atau gerakan ombak pada pelantar marin — tupang bertindak sebagai anggota tegar, menahan paip dalam kedudukan dan menghantar beban ke struktur bangunan atau rak keluli. Ini melindungi kimpalan paip, bebibir, dan peralatan yang disambungkan daripada kerosakan dan kesan keletihan.

Oleh kerana tupang boleh ditetapkan pada mana-mana sudut, ia berfungsi merentasi pemasangan menegak, mendatar dan condong. Kebolehlarasan panjangnya membolehkan pasukan tapak menyesuaikannya dengan celah terbina antara lampiran paip dan titik penambat struktur, menyerap toleransi yang lukisan tidak selalu dapat meramalkan.

Pembinaan dan ciri utama

Badan keluli berkekuatan tinggi

Tiub tupang, kelengkapan hujung dan perkakasan diperbuat daripada keluli karbon atau keluli aloi rendah yang dipilih untuk beban dan suhu yang ditentukan. Sijil bahan standard mengiringi setiap kelompok, mengesahkan sifat mekanikal dan komposisi kimia. Untuk persekitaran yang menghakis atau marin, gred keluli tahan karat tersedia.

Panjang boleh laras untuk ketepatan medan

Mekanisme pelarasan teleskop atau berulir membolehkan tupang ditetapkan pada panjang yang dipasang tepat di tapak. Pilihan perjalanan pelarasan biasa ialah ±25 mm, ±50 mm dan ±100 mm. Kebolehlarasan ini bermakna tupang boleh dipasang tanpa pemotongan atau kimpalan, dan ia mengimbangi ketidakselarasan kecil antara kasut paip dan struktur.

Berbilang pilihan sambungan hujung

Untuk menyesuaikan lampiran paip yang berbeza dan susunan antara muka struktur, tupang boleh dibekalkan dengan sambungan bebola, hujung clevis atau sambungan rod berulir. Sambungan bola membenarkan putaran sudut dan menghalang momen lentur daripada dimasukkan ke dalam tiub tupang. Hujung Clevis menyediakan sambungan disemat yang mudah untuk pemasangan mudah. Kami membekalkan jenis akhir yang sepadan dengan butiran standard projek.

Perlindungan kakisan untuk hayat perkhidmatan yang panjang

Rawatan permukaan standard ialah galvanizing hot dip, yang menyediakan liputan seragam di dalam dan di luar tiub. Untuk perlindungan yang dipertingkatkan, kami menawarkan salutan epoksi binaan tinggi, epoksi terikat gabungan (FBE) dan sistem polietilena tiga lapisan (3PE). Pilihan salutan dipersetujui berdasarkan keadaan atmosfera tapak dan suhu operasi.

Pematuhan dengan piawaian antarabangsa

Tupang bergoyang direka bentuk dan dihasilkan mengikut ASME B31.1 dan B31.3 untuk proses dan paip kuasa, MSS SP-58 untuk sokongan paip, dan piawaian GB/T. Apabila spesifikasi projek memerlukan kod alternatif, kami menyemak keserasian teknikal dan membekalkan kepada standard yang berkenaan.

Spesifikasi teknikal

Penilaian beban melebihi 480 kN dan perjalanan bukan standard dikendalikan sebagai pesanan tersuai. Pasukan kejuruteraan kami mengesahkan reka bentuk untuk bekas beban yang diberikan dan menyediakan lukisan kelulusan sebelum pembuatan.

Aksesori pilihan

Untuk memadankan permintaan pemasangan dan prestasi tertentu, aksesori berikut boleh disertakan:

Sekatan dinamik yang menambah ciri penguncian sensitif halaju untuk beban impuls sekali-sekala

Pengasing getaran spring digabungkan dengan tupang untuk melembapkan getaran frekuensi tinggi dalam paip lubang kecil

Rod sambungan tegar untuk aplikasi di mana tiada pelarasan panjang diperlukan dan rod pengikat yang ringkas lebih disukai

Salutan anti-karat yang dinaik taraf seperti FBE dan 3PE untuk perkhidmatan tertimbus atau bawah laut

Aksesori ini disepadukan di kilang, dan pemasangan lengkap diuji sebagai satu unit sebelum penghantaran.

Kawalan kualiti dan dokumentasi

Setiap tupang goyang diperiksa secara dimensi dan, apabila berkenaan, beban diuji untuk mengesahkan kapasiti yang ditentukan. Untuk aplikasi dinamik atau seismik, kami menyediakan sijil ujian dan kebolehkesanan bahan kepada nombor haba. Kimpalan diperiksa oleh kakitangan yang berkelayakan menggunakan visual dan, jika perlu, ujian penembusan.

Prosedur yang diperakui ISO 9001 kami mengawal keseluruhan proses, daripada menerima pemeriksaan keluli dan bahan salutan kepada pemasangan akhir dan pembungkusan. Lebih daripada 70% pesanan kami datang daripada pelanggan berulang yang mempercayai prestasi projek sekatan paip kami demi projek.

Di mana tupang bergoyang dipasang

Penjanaan kuasa

Talian wap dan air suapan utama dalam loji terma dan nuklear bergantung pada tupang bergoyang untuk menghalang pergerakan sisi semasa penukul stim dan kejadian seismik tanpa menyekat pertumbuhan haba paksi.

Loji petrokimia dan penapisan

Rak paip dalam unit proses dilengkapi dengan tupang goyang untuk mengehadkan goyangan daripada angin, letupan dan getaran aliran dua fasa. Panjang boleh laras menjadikannya praktikal untuk memasang semula ke rak sedia ada yang sesak.

HVAC dan bangunan bertingkat tinggi

Penaik air sejuk, saluran air pemeluwap dan timbunan paip di bangunan tinggi menggunakan tupang goyang untuk mengawal pergerakan sisi yang disebabkan oleh kitaran haba dan goyangan bangunan. Kemasan tergalvani sesuai dengan lokasi dalaman dan luaran yang terdedah.

Pembinaan kapal dan platform marin

Paip pada kapal dan platform luar pesisir menghadapi gerakan berterusan dari ombak dan jentera. Topang goyang dengan badan keluli tahan karat dan salutan kakisan tinggi mengekalkan penjajaran dan melindungi sambungan paip daripada keletihan dalam persekitaran yang agresif ini.

Kemudahan nuklear

Sistem paip berkaitan keselamatan menggunakan tupang bergoyang yang direka bentuk untuk kes kod nuklear khusus projek, dengan bahan penuh dan pakej dokumentasi ujian.

Soalan lazim

Bagaimanakah topang bergoyang berbeza daripada topang tegar atau snubber?

Topang tegar mengunci semua pergerakan, termasuk pengembangan terma, yang mungkin terlalu menekankan paip. Snubber hidraulik membolehkan pergerakan haba perlahan dan mengunci hanya di bawah gerakan dinamik pantas. Topang bergoyang menyediakan sekatan sisi tegar dalam satu satah sambil membenarkan anjakan haba paksi, menjadikannya sesuai untuk aplikasi di mana arah pertumbuhan haba diketahui dan beban sisi boleh diramal.

Apakah had suhu yang dikenakan pada tupang keluli karbon standard?

Tupang keluli karbon standard dengan kemasan tergalvani celup panas boleh beroperasi sehingga kira-kira 350 °C. Untuk suhu yang lebih tinggi sehingga 550 °C, kami menggunakan keluli aloi dan salutan suhu tinggi atau membiarkan badan tidak bersalut. Komponen sambungan akhir juga dipilih untuk disesuaikan dengan suhu yang dinaikkan. Kami mengesyorkan berkongsi suhu permukaan paip sebenar anda semasa siasatan supaya bahan yang betul dipilih.

Bolehkah topang bergoyang dipasang dalam sebarang orientasi?

ya. Tupang boleh dipasang secara menegak, mendatar, atau pada sudut. Sambungan hujung sambungan bola menampung salah jajaran sudut, dan panjang boleh laras mengambil toleransi tapak dalam sebarang orientasi. Satu-satunya keperluan ialah struktur di kedua-dua hujung boleh membawa beban yang ditentukan.

Adakah penyesuaian tersedia di luar julat yang disenaraikan?

Kami kerap membekalkan tupang bergoyang dengan beban melebihi 480 kN, perjalanan pelarasan bukan standard dan kelengkapan hujung khas. Pesanan tersuai dikendalikan dengan lukisan kelulusan dan pengiraan reka bentuk yang disediakan sebelum pembuatan bermula.

Apakah dokumentasi yang mengiringi penghantaran?

Setiap pesanan termasuk sijil ujian bahan, laporan dimensi, pematuhan rawatan permukaan, dan apabila diperlukan, rekod ujian berfungsi. Untuk aplikasi nuklear atau kritikal keselamatan, kami menyediakan dokumentasi kebolehkesanan dan pematuhan penuh seperti yang dinyatakan dalam pesanan pembelian.

Apakah masa utama anda yang biasa?

Topang bergoyang standard dengan spesifikasi biasa boleh dihasilkan dalam masa empat hingga lima minggu. Beban yang lebih besar, keluli aloi, dan salutan khas boleh memanjangkan jadual. Kami mengesahkan tarikh penghantaran yang tepat pada masa sebut harga dan mengekalkan perancangan pengeluaran yang telus sepanjang masa.

Bekerja dengan Tianshun

Apabila anda menghubungi kami tentang keperluan sway strut, pengurus akaun yang berdedikasi dengan pengetahuan kejuruteraan produk membalas dalam masa 24 jam. Pasukan kami menyemak data beban anda, suhu operasi, saiz paip dan pilihan sambungan hujung untuk mencadangkan konfigurasi yang sesuai dengan reka bentuk dan tapak. Panjang tersuai, salutan khas dan pakej dokumentasi adalah sebahagian daripada bekalan harian kami, bukan pengecualian.

Selepas penghantaran, kami kekal sedia untuk mendapatkan nasihat pemasangan dan sokongan selepas pemasangan. Keyakinan jangka panjang pelanggan kami, yang dicerminkan dalam perniagaan berulang melebihi 70%, mengesahkan bahawa topang bergoyang kami berprestasi seperti yang diharapkan melalui perkhidmatan selama bertahun-tahun.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Kemudahan 35,000 m², Jiangsu, China – mengeksport ke lebih 45 negara.

Topang goyang yang memegang paip secara sisi sambil membiarkannya bernafas secara paksi.
