Ringkasan Artikel:Sistem sokongan yang boleh dipercayai adalah penting untuk saluran paip industri yang terdedah kepada pengembangan terma, pengecutan, getaran dan perubahan beban operasi. ASokongan Spring Boleh Ubah untuk Saluran Paipmenyediakan pergerakan menegak terkawal sambil menyokong saluran paip secara berterusan. Dengan pengalaman pembuatan profesional,Tianshunmembekalkan penyelesaian sokongan spring berubah-ubah yang diseragamkan dan disesuaikan untuk loji kuasa, kemudahan petrokimia, sistem minyak dan gas, loji kimia, projek rawatan air dan aplikasi industri lain yang menuntut.
Jadual Kandungan
- Apakah Sokongan Spring Boleh Ubah untuk Saluran Paip?
- Mengapa Sokongan Spring Boleh Ubah Diperlukan dalam Talian Paip Industri?
- Bagaimanakah Sokongan Spring Pembolehubah Berfungsi?
- Apakah Spesifikasi Teknikal Utama?
- Apakah Komponen Utama?
- Apakah Kelebihan Utama?
- Di manakah Sokongan Spring Pembolehubah Digunakan?
- Bagaimana Anda Harus Memilih Sokongan Spring Pembolehubah Yang Tepat?
- Bagaimanakah Kualiti Pembuatan Mempengaruhi Prestasi?
- Bagaimana Ia Berbanding dengan Sokongan Paip Lain?
- Soalan Lazim

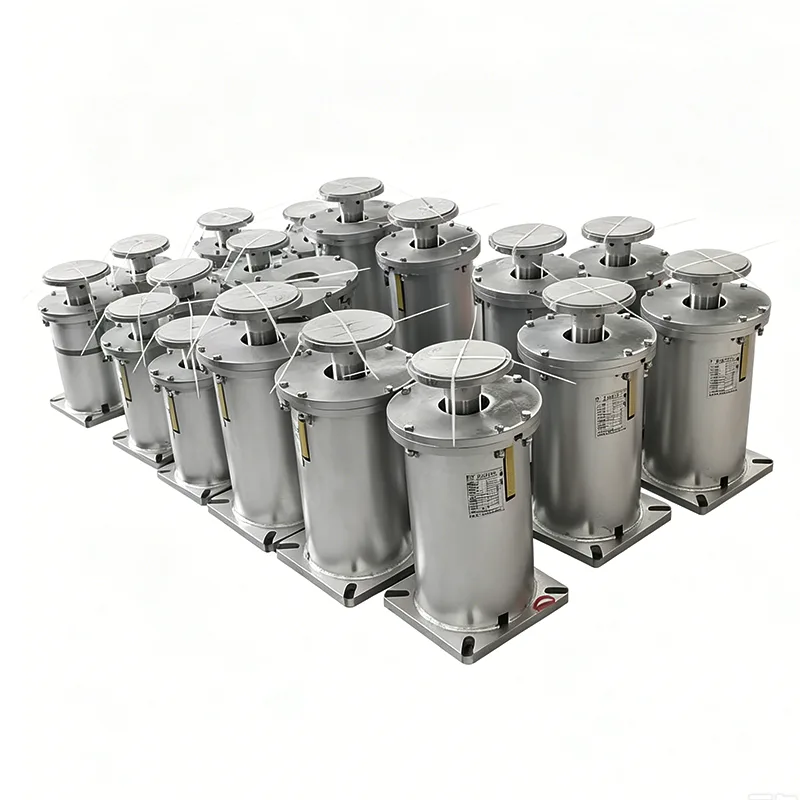

Apakah Sokongan Spring Boleh Ubah untuk Saluran Paip?
A Sokongan Spring Boleh Ubah untuk Saluran Paipialah sokongan mekanikal elastik yang direka untuk membawa beban saluran paip sambil membenarkan pergerakan menegak terkawal. Tidak seperti sokongan tegar, yang menyekat pergerakan, sokongan spring berubah menggunakan ciri pesongan spring untuk menampung perubahan dalam kedudukan saluran paip.
Paip industri boleh bergerak dengan ketara apabila suhu operasi berubah. Talian wap, sistem air suapan, saluran paip proses, talian kondensat dan sistem suhu tinggi yang lain mungkin mengembang semasa operasi dan mengecut selepas ditutup. Jika pergerakan ini tidak diurus dengan betul, daya yang berlebihan boleh dipindahkan ke paip, injap, bebibir, muncung peralatan, dan sambungan struktur.
Sokongan spring yang dipilih dengan betul membantu mengagihkan daya ini sambil mengekalkan beban sokongan yang boleh diramal. Rangkaian produk Tianshun termasuk konfigurasi standard dan tersuai yang direka untuk kapasiti beban yang berbeza, keperluan perjalanan, keadaan pemasangan dan persekitaran industri.
Mengapa Sokongan Spring Boleh Ubah Diperlukan dalam Talian Paip Industri?
Sokongan saluran paip bukan sekadar memegang paip di tempatnya. Sistem sokongan yang direka bentuk dengan betul mesti menampung berat, pergerakan haba, getaran dan keadaan operasi tanpa menimbulkan tekanan sekunder yang berlebihan.
Sokongan spring boleh ubah amat berguna apabila saluran paip memerlukan pampasan anjakan menegak tetapi tidak memerlukan variasi beban yang sangat rendah yang dikaitkan dengan sokongan spring tetap.
- Pampasan pengembangan terma:Membenarkan pergerakan menegak terkawal apabila suhu saluran paip berubah.
- Pengagihan beban:Menyediakan sokongan berterusan untuk saluran paip dan komponen yang berkaitan.
- Pengurangan tekanan:Membantu mengurangkan daya berlebihan yang dipindahkan ke peralatan yang disambungkan.
- Pengurusan getaran:Menyediakan mekanisme sokongan elastik untuk mengendalikan sistem paip.
- Perlindungan peralatan:Membantu mengurangkan risiko pemuatan berlebihan pada titik sambungan sensitif.
- Fleksibiliti pemasangan:Konfigurasi yang berbeza boleh dipilih mengikut keperluan projek.
Untuk projek kejuruteraan, sokongan hendaklah sentiasa dipilih berdasarkan berat saluran paip sebenar, pergerakan, suhu operasi, kedudukan pemasangan dan keadaan struktur dan bukannya memilih sokongan berdasarkan diameter paip.
Bagaimanakah Sokongan Spring Pembolehubah Berfungsi?
Prinsip operasi sokongan spring berubah-ubah adalah berdasarkan hubungan antara pesongan spring dan beban yang dikenakan. Dari segi praktikal, spring menghasilkan daya sokongan yang berubah apabila saluran paip bergerak secara menegak.
Apabila saluran paip bergerak ke bawah, spring dimampatkan lagi dan daya sokongan bertambah. Apabila saluran paip bergerak ke atas, mampatan spring berkurangan dan daya sokongan turut berkurangan. Perubahan terkawal ini membolehkan sokongan mengikuti pergerakan saluran paip sambil terus membawa beban.
Oleh itu, perbezaan antara beban sejuk dan beban panas merupakan pertimbangan penting semasa reka bentuk kejuruteraan. Sokongan mesti ditentukur dengan betul supaya keadaan operasinya kekal dalam variasi beban dan julat perjalanan yang dibenarkan.
Untuk aplikasi di mana anjakan menegak adalah sederhana dan tahap variasi beban tertentu boleh diterima, sokongan spring berubah-ubah boleh memberikan keseimbangan yang berkesan antara prestasi, kesederhanaan struktur, kemudahan pemasangan dan kos.
Apakah Spesifikasi Teknikal Utama?
Projek saluran paip yang berbeza memerlukan kapasiti spring dan julat pergerakan yang berbeza. Menurut maklumat produk yang disediakan oleh Tianshun, konfigurasi sokongan spring boleh ubah boleh meliputi pelbagai keadaan operasi industri.
| Spesifikasi | Julat Biasa / Pilihan | Kepentingan Kejuruteraan |
|---|---|---|
| Jenis Sokongan | Jenis A, B, C, D, E, F, G | Menyediakan fleksibiliti konfigurasi untuk keadaan pemasangan yang berbeza |
| Saiz Spring | No. 0–No. 22 | Membenarkan pemilihan mengikut kapasiti beban yang diperlukan |
| Julat Perjalanan | 30, 60, 90, 120, 180 mm | Padan dengan pergerakan saluran paip menegak yang berbeza |
| Beban Operasi | 0.2–400 kN | Menyokong saluran paip dengan beban operasi yang berbeza |
| Arah Pergerakan | Atas / Bawah | Menampung anjakan haba menegak |
| Kebolehubahan Beban | ≤25% standard | Mengawal variasi daya sokongan semasa pergerakan |
| Bahan Perumahan | Keluli Karbon Q235/Q355 | Memberi kekuatan dan ketahanan struktur |
| Rawatan Permukaan | Hot-dip bergalvani / Bercat | Membantu menyesuaikan sokongan kepada keadaan persekitaran yang berbeza |
Nilai ini harus dianggap sebagai rujukan pemilihan produk dan bukannya had reka bentuk universal. Spesifikasi akhir hendaklah disahkan mengikut keadaan kejuruteraan sebenar dan dokumentasi teknikal pengeluar.
Apakah Komponen Utama?
Sokongan spring berubah-ubah terdiri daripada beberapa komponen yang diselaraskan. Setiap bahagian menyumbang kepada keupayaan menanggung beban, kestabilan pemasangan, keterlihatan operasi, atau perlindungan alam sekitar.
- Spring heliks:Komponen elastik utama, dihasilkan daripada keluli spring dan diproses untuk mencapai prestasi mekanikal yang stabil.
- Plat penyambung atas dan bawah:Sambungkan sokongan kepada struktur saluran paip dan struktur sokongan.
- Penunjuk beban:Membantu mengenal pasti beban spring dan keadaan anjakan semasa pemasangan dan operasi.
- Mekanisme penguncian:Selamatkan pemasangan spring semasa pengangkutan, pemasangan dan pentauliahan.
- Perumahan pelindung:Membantu melindungi mata air daripada habuk, lembapan, air hujan dan pendedahan alam sekitar yang menghakis.
Gabungan komponen ini menjadikan sistem sesuai untuk perkhidmatan industri jangka panjang di mana prestasi sokongan yang stabil adalah penting.
Apakah Kelebihan Utama?
Memilih sokongan spring yang betul boleh menyumbang dengan ketara kepada kebolehpercayaan sistem paip. Berbanding dengan sokongan tegar konvensional, reka bentuk spring berubah-ubah menyediakan keupayaan pergerakan tambahan sambil kekal secara relatif mudah untuk dipasang dan diselenggara.
Variasi Beban Terkawal
Sokongan spring berubah-ubah yang direka dengan betul mengehadkan perubahan dalam daya sokongan apabila saluran paip bergerak. Maklumat produk standard Tianshun menentukan kebolehubahan beban sehingga 25%.
Pelbagai Muatan dan Pilihan Perjalanan
Saiz spring dan julat perjalanan yang berbeza memudahkan untuk memadankan sokongan kepada pergerakan saluran paip dan keperluan pemuatan tertentu.
Penentukuran Pra-Beban
Sokongan spring boleh dilaraskan terlebih dahulu mengikut keperluan projek yang ditentukan, membantu memudahkan pemasangan dan pentauliahan di tapak kerja.
Pembinaan Boleh Disesuaikan
Konfigurasi dan bahan yang berbeza boleh dipilih untuk persekitaran pemasangan yang berbeza, had ruang dan keadaan perkhidmatan.
Kemudahan Penyelenggaraan
Pembinaan modular boleh memudahkan penggantian dan penyelenggaraan komponen apabila servis diperlukan semasa kitaran hayat peralatan.
Di manakah Sokongan Spring Pembolehubah Digunakan?
Teknologi ini sesuai untuk sistem paip industri di mana pergerakan menegak berlaku kerana variasi suhu, keadaan operasi atau getaran peralatan.
- Talian paip wap loji kuasa haba
- Saluran paip air suapan dan kondensat
- Saluran paip proses petrokimia
- Penukar haba menyambungkan saluran paip
- Stesen pemampat minyak dan gas
- Ruang injap saluran paip gas asli
- Rangkaian pemanasan daerah
- Kemudahan rawatan air dan air sisa
- Paip platform kapal dan luar pesisir
- Sistem pemprosesan kimia dan farmaseutikal
Dalam kemudahan penjanaan kuasa dan petrokimia, contohnya, saluran paip mungkin mengalami kitaran pemanasan dan penyejukan berulang. Sokongan spring berubah-ubah yang dipilih dengan betul boleh menampung anjakan menegak yang terhasil sambil membantu mengekalkan pengagihan tegasan yang dimaksudkan di seluruh sistem paip.
Bagaimana Anda Harus Memilih Sokongan Spring Pembolehubah Yang Tepat?
Pemilihan yang betul adalah salah satu langkah terpenting dalam kejuruteraan sokongan musim bunga. Sokongan harus dipilih mengikut keadaan operasi sebenar dan bukannya saiz paip nominal sahaja.
- Tentukan beban operasi:Kira berat saluran paip, penebat, injap, kelengkapan, berat bendalir dan komponen lain yang disokong.
- Kenal pasti pergerakan menegak:Tetapkan anjakan ke atas atau ke bawah yang dijangkakan antara keadaan sejuk dan operasi.
- Semak variasi beban:Tentukan sama ada variasi beban yang dibenarkan sesuai untuk peralatan bersambung dan reka bentuk tegasan paip.
- Nilai ruang pemasangan:Pilih konfigurasi yang sesuai berdasarkan kelegaan struktur dan penyelenggaraan yang tersedia.
- Pertimbangkan keadaan persekitaran:Pilih perumahan dan rawatan permukaan yang sesuai untuk kelembapan, kakisan, suhu dan pendedahan luar.
- Sahkan arahan pemasangan:Sahkan sama ada sokongan perlu menampung pergerakan ke atas atau ke bawah.
- Semak standard kejuruteraan:Pastikan sokongan yang dipilih adalah serasi dengan spesifikasi projek yang berkenaan dan keperluan reka bentuk paip.
Untuk projek yang kompleks, jurutera boleh memberikan beban saluran paip, suhu operasi, anjakan dijangka, ruang pemasangan dan parameter utama lain kepada pembekal. Pengilang kemudiannya boleh mengesyorkan model dan konfigurasi yang sesuai.
Bagaimanakah Kualiti Pembuatan Mempengaruhi Prestasi?
Prestasi sokongan spring sangat bergantung pada ketekalan spring, ketepatan dimensi, penentukuran beban, kualiti bahan dan pemasangan akhir. Oleh itu, kualiti pembuatan berkait secara langsung dengan kebolehpercayaan saluran paip jangka panjang.
Tianshun melaporkan pendekatan kawalan kualiti proses penuh meliputi pemeriksaan bahan mentah, pengeluaran spring CNC, ujian prestasi musim bunga, pemeriksaan pemasangan siap dan pemeriksaan pra-penghantaran akhir. Kemudahan pembuatannya termasuk mesin gegelung spring CNC, peralatan ujian spring, spektrometer dan instrumen ujian tidak merosakkan.
Mengikut maklumat produk, setiap spring menjalani ujian mampatan dan beban berbilang untuk mengesahkan prestasi yang stabil sebelum pemasangan. Sistem pengurusan kualiti syarikat diperakui ISO 9001:2015, manakala produknya dinyatakan mematuhi piawaian antarabangsa termasuk keperluan CE dan API.
Langkah-langkah kawalan kualiti ini amat penting untuk projek perindustrian di mana penyokong spring mungkin kekal dalam perkhidmatan selama bertahun-tahun di bawah kitaran terma berulang.
Bagaimana Ia Berbanding dengan Sokongan Paip Lain?
| Faktor Perbandingan | Sokongan Spring Berubah | Sokongan Paip Tegar | Sokongan Spring Malar |
|---|---|---|---|
| Pergerakan Menegak | Mengimbangi pergerakan sederhana | Sangat terhad | Sesuai untuk pergerakan yang lebih besar |
| Variasi Muatan | Biasanya ≤25% | Berubah secara mendadak dengan anjakan | Biasanya jauh lebih rendah |
| Kerumitan Struktur | Sederhana | rendah | tinggi |
| Pemasangan | Agak mudah | Mudah | Lebih menuntut |
| Tahap Kos | Sederhana | rendah | tinggi |
| Aplikasi Biasa | Anjakan haba am | Sedikit atau tiada pergerakan | Pergerakan besar atau sistem yang sangat sensitif terhadap beban |
Perbandingan ini menunjukkan mengapa tiada sokongan paip "terbaik" universal. Sokongan spring berubah-ubah amat menarik apabila saluran paip mengalami anjakan menegak yang sederhana dan perubahan terkawal dalam beban sokongan boleh diterima.
Soalan Lazim
1. Apakah fungsi utama Sokongan Spring Boleh Ubah untuk Saluran Paip?
Fungsi utamanya ialah untuk menyokong berat saluran paip sambil membenarkan pergerakan menegak terkawal yang disebabkan oleh pengembangan haba, pengecutan atau perubahan keadaan operasi.
2. Apakah perbezaan antara sokongan spring berubah-ubah dan sokongan spring malar?
Sokongan spring berubah-ubah menukar daya sokongannya apabila spring membelok. Sokongan spring berterusan direka bentuk untuk mengekalkan daya sokongan yang lebih konsisten sepanjang julat perjalanan yang ditentukan. Sokongan spring boleh ubah biasanya sesuai apabila variasi beban sederhana boleh diterima.
3. Apakah maklumat yang diperlukan untuk pemilihan sokongan spring?
Parameter penting termasuk beban pengendalian, beban sejuk, beban panas, anjakan menegak, arah pergerakan, suhu operasi, ruang pemasangan, konfigurasi paip dan keadaan persekitaran.
4. Apakah jarak perjalanan yang tersedia?
Pilihan produk biasa termasuk perjalanan 30 mm, 60 mm, 90 mm, 120 mm dan 180 mm. Perjalanan yang sesuai hendaklah dipilih mengikut pergerakan saluran paip yang dikira sebenar.
5. Bolehkah sokongan spring berubah-ubah disesuaikan?
ya. Penyelesaian tersuai boleh dibangunkan untuk keperluan beban khas, keadaan anjakan, ruang pemasangan terhad, bahan, rawatan permukaan dan keperluan khusus projek lain.
6. Bagaimanakah saya boleh menentukan sama ada saya memerlukan sokongan spring yang berubah-ubah atau malar?
Keputusan hendaklah berdasarkan pergerakan saluran paip, variasi beban sokongan yang dibenarkan, kepekaan peralatan yang disambungkan, analisis tekanan dan spesifikasi projek. Untuk sistem paip kritikal, pemilihan hendaklah disahkan melalui pengiraan kejuruteraan dan semakan teknikal profesional.
Kesimpulan
Sistem sokongan yang direka dengan baik adalah asas kepada operasi paip perindustrian yang selamat dan boleh dipercayai. Dengan menggabungkan sokongan beban elastik dengan pergerakan menegak terkawal, aSokongan Spring Boleh Ubah untuk Saluran Paipboleh membantu menguruskan anjakan haba, mengagihkan beban saluran paip, mengurangkan tekanan yang berlebihan dan melindungi peralatan yang disambungkan. Untuk projek yang memerlukan penyelesaian standard atau tersuai, Tianshun menawarkan sokongan spring berubah-ubah dengan berbilang konfigurasi beban dan perjalanan, kawalan kualiti pembuatan, bantuan pemilihan teknikal dan sokongan selepas jualan. Jika anda merancang projek saluran paip baharu atau menaik taraf sistem sokongan sedia ada,hubungi kamidengan beban, anjakan, suhu dan keperluan pemasangan anda untuk membincangkan penyelesaian sokongan spring berubah-ubah yang sesuai untuk aplikasi anda.
