Untuk saluran paip suhu tinggi dengan pergerakan menegak yang besar, memilih sokongan yang betul boleh menjejaskan keselamatan peralatan dan hayat perkhidmatan secara langsung.TianshuimenyediakanPenyangkut Spring Malar Berkapasiti Tinggiuntuk aplikasi paip industri yang menuntut, dengan kapasiti beban sehingga 500 kN, bergerak sehingga 600 mm, dan sisihan beban terkawal untuk sokongan yang stabil semasa pengembangan dan pengecutan haba.
Penyangkut spring berterusan direka bentuk untuk mengekalkan daya sokongan yang hampir konsisten semasa saluran paip bergerak secara menegak. Ciri ini amat penting terutamanya dalam loji janakuasa haba, kilang penapisan, kemudahan pemprosesan kimia, dan pemasangan lain di mana anjakan haba yang besar boleh berlaku. Berbanding dengan penyokong spring berubah-ubah konvensional, reka bentuk pemalar berkapasiti tinggi membantu mengurangkan pemindahan beban yang tidak diingini ke paip, muncung peralatan, bebibir dan sokongan bersebelahan. Panduan ini menerangkan cara sistem berfungsi, ciri teknikal utamanya, kawasan aplikasi, pertimbangan pemilihan dan keperluan kualiti.
Jadual Kandungan
1. Apakah Penyangkut Spring Malar Berkapasiti Tinggi?
2. Bagaimana Penyangkut Spring Malar Berfungsi?
6. Bagaimana Anda Harus Memilih Model yang Betul?
7. Kawalan dan Pengujian Kualiti
Apakah Penyangkut Spring Malar Berkapasiti Tinggi?

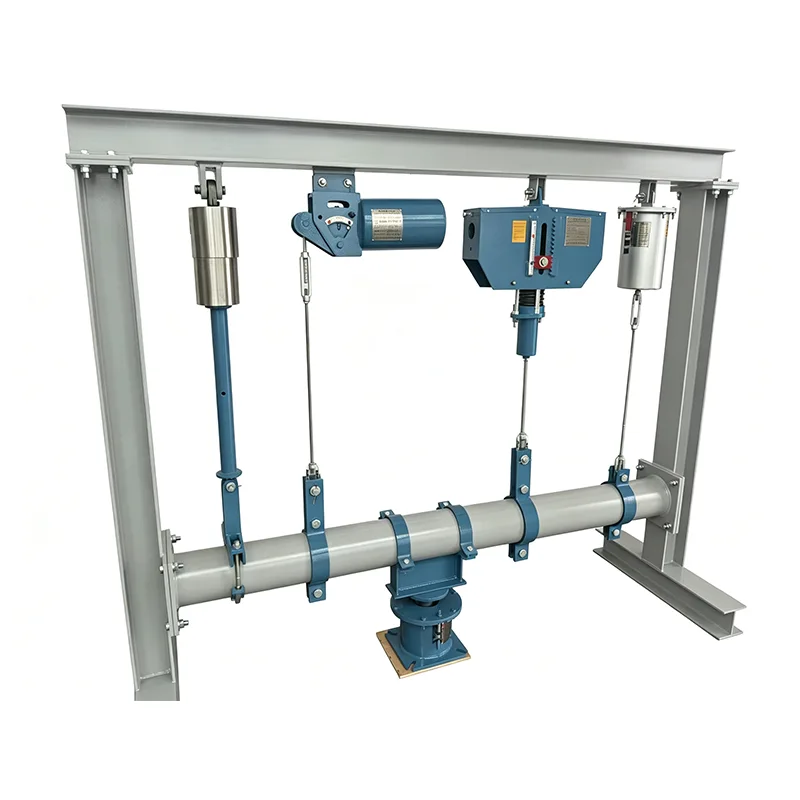

A Penyangkut Spring Malar Berkapasiti Tinggiialah sokongan paip mekanikal yang direka untuk membawa beban menegak yang berat sambil membenarkan pergerakan saluran paip yang ketara dengan variasi minimum dalam daya sokongan. Ia amat sesuai untuk sistem paip yang terdedah kepada pengembangan dan pengecutan haba.
Apabila saluran paip suhu tinggi menjadi panas, panjang dan kedudukannya boleh berubah dengan ketara. Jika daya sokongan berubah dengan ketara semasa pergerakan ini, tegasan tambahan boleh dipindahkan ke paip dan peralatan yang disambungkan. Mekanisme spring berterusan direka bentuk untuk mengimbangi pergerakan ini dan mengekalkan beban sokongan yang agak stabil sepanjang julat operasi.
Penyangkut spring malar moden biasanya menggabungkan spring tugas berat dengan mekanisme pautan, engkol atau tuil. Geometri mekanisme mengimbangi tork spring dan tork beban semasa saluran paip bergerak, membolehkan sokongan mengekalkan daya keluaran yang hampir malar.
Untuk projek yang melibatkan saluran paip yang sangat berat atau perjalanan menegak yang besar, Tianshui menawarkan reka bentuk standard yang meliputi beban operasi dari 0.1 kN hingga 500 kN, dengan kejuruteraan tersuai tersedia untuk aplikasi yang melebihi kapasiti standard.
Bagaimana Penyangkut Spring Malar Berfungsi?
Prinsip kerja adalah berdasarkan pampasan mekanikal. Tidak seperti spring pembolehubah mudah, yang dayanya berubah apabila spring membelok, penyangkut spring malar menggunakan geometri mekanikal yang direka dengan teliti untuk mengimbangi perubahan ini.
Apabila saluran paip yang disokong bergerak secara menegak, spring memampat atau memanjang. Pada masa yang sama, mekanisme penyambung mengubah kedudukannya. Hubungan tork yang terhasil direka bentuk supaya daya sokongan kekal dalam julat sisihan terkawal sepanjang lejang kerja.
Ini memberikan beberapa kelebihan praktikal:
- Daya sokongan yang stabil semasa pergerakan haba.
- Mengurangkan tekanan tambahan pada paip yang disambungkan.
- Risiko lebih rendah untuk memuatkan muncung berlebihan.
- Penginapan yang lebih baik bagi anjakan menegak yang besar.
- Kestabilan yang lebih baik untuk saluran paip suhu tinggi yang kritikal.
Keberkesanan reka bentuk biasanya disahkan melalui ujian anjakan beban. Unit yang ditentukur dengan betul harus menunjukkan lengkung beban yang agak rata sepanjang julat perjalanan yang ditentukan.
Spesifikasi Teknikal Utama
Memilih penyangkut spring berterusan memerlukan lebih daripada melihat penarafan beban nominalnya. Beban pengendalian, perjalanan, orientasi pemasangan, bahan spring, keupayaan pelarasan, dan keadaan persekitaran semuanya harus dipertimbangkan semasa kejuruteraan.
| Spesifikasi | Julat Biasa / Pilihan |
|---|---|
| Model / Siri | PH, LH, CA, CS, TH |
| Kapasiti Beban Operasi | 0.1 kN – 500 kN |
| Perjalanan Standard | 50 mm, 100 mm, 200 mm, 400 mm |
| Perjalanan Sebenar Maksimum | Sehingga 600 mm |
| Sisihan Beban Piawai | Dalam ±5% |
| Pilihan Ketepatan Tinggi | Dalam ±3% |
| Arah Pemasangan | Mendatar / Menegak |
| Bahan Spring | 60Si2Mn / 50CrVA |
| Kemasan Perumahan | Hot-Dip Galvanized / Epoxy |
| Pelarasan Beban Medan | Biasanya ±10% |
Untuk projek di luar parameter standard ini, konfigurasi tersuai boleh direka bentuk mengikut beban yang diperlukan, perjalanan, ruang pemasangan, dimensi sambungan, bahan dan piawaian paip yang berkenaan.
Apakah Faedah Utama?
1. Beban Stabil Semasa Pergerakan Terma
Kelebihan utama ialah keupayaan untuk mengekalkan daya sokongan yang hampir berterusan semasa saluran paip bergerak. Ini adalah berharga untuk sistem di mana perubahan dalam beban sokongan boleh menjejaskan peralatan sensitif atau mewujudkan kepekatan tekanan yang tidak diingini.
2. Kapasiti Beban Tinggi
Paip industri tugas berat mungkin mengenakan beban menegak yang besar pada sistem sokongannya. Reka bentuk standard boleh mengendalikan beban sehingga 500 kN, manakala penyelesaian kejuruteraan tersuai boleh dibangunkan untuk keperluan yang lebih tinggi.
3. Perjalanan Menegak Besar
Pengembangan terma boleh menghasilkan anjakan menegak yang ketara. Pilihan perjalanan standard termasuk 50 mm, 100 mm, 200 mm dan 400 mm, manakala reka bentuk kejuruteraan khas boleh menampung perjalanan sebenar sehingga 600 mm.
4. Perlindungan Peralatan yang Diperbaiki
Dengan mengehadkan variasi daya sokongan, susunan spring yang berterusan boleh membantu mengurangkan beban tambahan yang dihantar ke sambungan turbin, muncung vesel, bebibir dan komponen sensitif yang lain.
5. Pemasangan dan Pelarasan yang Mudah
Pin pratetap boleh memegang mekanisme dalam kedudukan sejuk yang ditentukan semasa pengangkutan, pemasangan, ujian hidro dan aktiviti pra-pentauliahan yang lain. Selepas ujian selesai, pin boleh dikeluarkan sebelum operasi biasa.
Di Mana Ia Digunakan?
Penyangkut spring malar biasanya dipilih untuk sistem perpaipan industri di mana kedua-dua beban berat dan pergerakan menegak yang besar mesti ditampung. Aplikasi biasa termasuk:
- Loji kuasa haba:Stim utama, panas semula panas dan paip berkaitan dandang.
- Kemudahan tenaga nuklear:Sistem paip kritikal yang memerlukan beban sokongan terkawal.
- Kilang penapisan:Proses suhu tinggi dan paip hidrokarbon.
- Tumbuhan kimia:Barisan proses terdedah kepada kitaran haba.
- Kemudahan petrokimia:Saluran paip berdiameter besar dan suhu tinggi.
- Sistem tenaga industri:Stim dan rangkaian saluran paip bertenaga tinggi yang lain.
Untuk penyelesaian sokongan saluran paip tambahan, jurutera juga boleh menilai sokongan spring malar yang berkaitan, penyangkut spring dan penyokong paip mengikut reka letak dan keperluan analisis tekanan.
Bagaimana Anda Harus Memilih Model yang Tepat?
Pemilihan yang betul harus berdasarkan data kejuruteraan dan bukannya kapasiti beban sahaja. Sebelum membeli penyangkut spring pemalar berkapasiti tinggi, parameter berikut perlu disahkan:
- Beban operasi:Tentukan beban menegak sebenar di lokasi sokongan.
- Kedudukan sejuk dan panas:Kenal pasti rangkaian lengkap pergerakan paip yang dijangkakan.
- Perjalanan yang diperlukan:Pilih unit yang mampu menampung anjakan yang dikira dengan margin operasi yang mencukupi.
- Orientasi pemasangan:Sahkan sama ada konfigurasi mendatar atau menegak diperlukan.
- Dimensi sambungan:Periksa kelegaan struktur, sambungan rod, dan keperluan pemasangan.
- Keadaan persekitaran:Pertimbangkan kelembapan, gas menghakis, pendedahan luar dan suhu.
- Piawaian yang berkenaan:Sahkan keperluan projek, seperti MSS SP-58, ASME B31.1, ASME B31.3, EN 13480, atau piawaian kebangsaan yang berkaitan.
Untuk projek penggantian, maklumat papan nama sedia ada, data beban, keperluan perjalanan, lukisan dimensi dan butiran sambungan boleh membantu pengeluar membangunkan unit gantian yang serasi.
Kawalan dan Pengujian Kualiti
Ketekalan prestasi adalah penting kerana penyangkut menjadi sebahagian daripada keseluruhan sistem sokongan paip. Oleh itu, kualiti pembuatan harus merangkumi kedua-dua kawalan dimensi dan ujian beban berfungsi.
Tianshui menyatakan bahawa penyangkut spring tetapnya dipratetap dan ditentukur sebelum penghantaran. Beban diukur pada berbilang kedudukan merentasi perjalanan yang ditentukan untuk mengesahkan bahawa daya sokongan kekal dalam toleransi yang diperlukan.
Pakej dokumentasi projek mungkin termasuk:
- Rekod ujian beban dan anjakan beban.
- Dokumentasi pemeriksaan dimensi.
- Sijil spring dan bahan struktur.
- Kimpalan dan dokumentasi NDT apabila diperlukan.
- Maklumat pratetap dan pemasangan.
- Rekod kualiti dan kebolehkesanan yang berkenaan.
Maklumat produk menunjukkan sistem kualiti yang diperakui ISO 9001:2015 dan sokongan untuk pelbagai piawaian paip dan pembuatan antarabangsa. Untuk projek dengan keperluan pematuhan yang ketat, pembeli harus mengesahkan standard yang tepat, skop pemeriksaan, toleransi dan keperluan dokumentasi sebelum membuat pesanan.
Soalan Lazim
Apakah perbezaan antara penyangkut spring malar dan penyangkut spring berubah-ubah?
Penyangkut spring berubah-ubah menukar daya sokongannya apabila spring bergerak melalui lejangnya. Penyangkut spring tetap menggunakan mekanisme pampasan mekanikal untuk memastikan daya sokongan lebih konsisten sepanjang perjalanan yang ditentukan. Oleh itu, reka bentuk berterusan lebih disukai di mana variasi beban mesti diminimumkan.
Apakah kapasiti beban yang boleh dikendalikan oleh penyangkut spring pemalar berkapasiti tinggi?
Model standard meliputi beban operasi dari 0.1 kN hingga 500 kN. Aplikasi yang memerlukan beban yang lebih besar boleh dinilai sebagai projek kejuruteraan tersuai berdasarkan beban yang diperlukan, perjalanan, dimensi struktur dan piawaian yang berkenaan.
Mengapakah pin pratetap digunakan?
Pin pratetap mengunci mekanisme dalam kedudukan pemasangan yang ditentukan. Mereka membantu menghalang pergerakan yang tidak diingini semasa pengangkutan, pemasangan, ujian hidro dan pembersihan kimia. Pin hendaklah ditanggalkan sebelum sistem paip memasuki operasi biasa.
Bolehkah penyangkut disesuaikan untuk persekitaran yang menghakis?
ya. Bergantung pada persekitaran operasi, perlindungan perumahan boleh termasuk galvanizing hot-dip, salutan epoksi, sistem perlindungan khusus atau bahan alternatif. Keadaan persekitaran hendaklah dinyatakan semasa peringkat kejuruteraan.
Berapa banyak perjalanan yang boleh ditampung oleh penyangkut?
Konfigurasi perjalanan biasa termasuk 50 mm, 100 mm, 200 mm dan 400 mm. Penyelesaian tersuai boleh menyediakan perjalanan sebenar sehingga 600 mm apabila sistem paip memerlukan pergerakan menegak yang lebih besar.
Apakah maklumat yang perlu disediakan semasa meminta sebut harga?
Maklumat kejuruteraan yang berguna termasuk beban pengendalian, kedudukan sejuk dan panas, perjalanan yang diperlukan, orientasi pemasangan, dimensi sambungan, piawaian yang berkenaan, keadaan persekitaran dan sebarang keperluan pemeriksaan atau dokumentasi khusus projek.
Kesimpulan: Pilih Sokongan Stabil untuk Sistem Paip Menuntut
Penyangkut spring malar yang direka bentuk dengan betul boleh membuat perbezaan yang ketara apabila paip industri berat mengalami anjakan terma menegak yang besar. Dengan mengekalkan daya sokongan terkawal, mengurangkan variasi beban yang tidak diingini, dan menampung perjalanan yang banyak, jenis sokongan ini boleh menyumbang kepada operasi paip yang lebih selamat dan boleh diramal. Tianshui menyediakan penyelesaian berkapasiti tinggi yang meliputi beban sehingga 500 kN, dengan reka bentuk tersuai tersedia untuk aplikasi yang menuntut. Jika anda memilih sokongan untuk loji kuasa, penapisan, kemudahan kimia atau projek paip suhu tinggi yang lain,hubungi kamidengan muatan dan keperluan perjalanan anda untuk menerima cadangan teknikal dan sebut harga yang sesuai.
