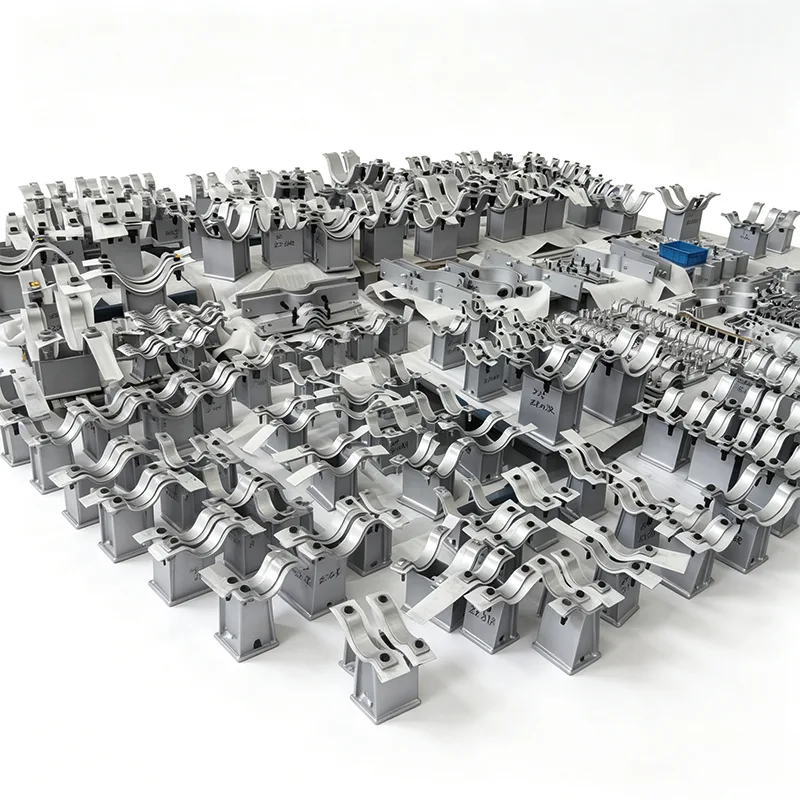

Penyokong Paip Pelana Stanchion Keluli Tahan Karat

Apabila sokongan paip perlu diletakkan di loji pantai yang sarat dengan garam, mengendalikan pembersihan kimia yang agresif, atau kekal bebas penyelenggaraan selama beberapa dekad di dalam talian pemprosesan steril, pilihan bahan adalah segala-galanya. Di Yangzhou Tianshun, kami telah mereka bentuk dan menyampaikan sistem sokongan paip sejak 2012, dan Sokongan Paip Pelana Penyangga Keluli Tahan Karat kami dibina untuk situasi tersebut - di mana keluli karbon standard tidak dapat bertahan.

Setiap sokongan pelana stanchion keluli tahan karat yang kami hantar mencerminkan maklum balas langsung selama 14 tahun daripada kontraktor EPC, jurutera penyelenggaraan dan pemilik projek di 45+ negara. Kami telah mempelajari perkara yang berkesan, perkara yang gagal lebih awal dan cara merekayasa titik kegagalan biasa jauh sebelum sokongan pernah menyentuh paip anda.

Apa yang anda dapat dengan pelana tiang keluli tahan karat Tianshun

Integriti bahan yang anda boleh jejak

Kami memesin badan pelana dan komponen penahan daripada pepejal 304 (UNS S30400) atau 316L (UNS S31603) plat keluli tahan karat dan stok bar – bukan tuangan yang setara. Setiap haba bahan tiba dengan sijil ujian EN 10204 3.1 kilang, dan kami mengekalkan kebolehkesanan penuh daripada penerimaan bahan mentah melalui pemeriksaan akhir. Untuk projek yang memerlukan rintangan pitting yang dipertingkatkan, gred dupleks 2205 atau super-austenit tersedia atas permintaan.

Bentuk yang direka bentuk, bukan sekadar plat bengkok

Jejari pelana dimesin dengan ketepatan untuk memadankan diameter luar paip anda yang sebenar, biasanya daripada 1" NB hingga 48" NB dan lebih besar. Ini menghapuskan pemuatan titik yang boleh berlaku dengan sokongan berbentuk V generik. Pada talian panas, kami sering memanjangkan lebar pelana dan menggabungkan PTFE geseran rendah atau plat slaid grafit terus ke dalam reka bentuk - jadi sokongan berfungsi dengan pergerakan haba paip anda, bukan menentangnya.

Reka bentuk stanchion yang menjadikan pemasangan boleh diramal

Stanchion itu sendiri - tiang menegak yang mengikat pelana pada keluli struktur - tersedia dalam konfigurasi ketinggian tetap atau boleh laras. Tangkai tetap biasanya merupakan fabrikasi tunggal yang dikimpal bagi saluran keluli tahan karat, rasuk H, atau paip, dengan kimpalan penembusan penuh pada dasar pelana. Reka bentuk boleh laras menggabungkan susunan batang berulir dan nat pengunci, membenarkan tetapan ketinggian yang tepat semasa penjajaran panas tanpa memotong atau mengimpal semula.

Semua kimpalan galas beban dilakukan oleh pengimpal bertauliah mengikut prosedur yang layak di bawah ASME Seksyen IX, dengan peta kimpalan dan NDE (PT atau RT) tersedia mengikut keperluan. Kemasan permukaan selepas kimpalan adalah jeruk standard dan dipasifkan untuk memulihkan rintangan kakisan penuh.

Bagaimana beban dikendalikan

Kami tidak hanya menganggap "tahan karat adalah kuat." Jurutera dalaman kami memeriksa setiap pemasangan stanchon untuk gabungan berat mati menegak, tujahan pengembangan haba, beban angin atau seismik sekali-sekala, dan sebarang daya angkat yang boleh berlaku pada perubahan arah. Jika projek anda mempunyai kod reka bentuk khusus (ASME B31.1, B31.3, EN 13480, dll.), kami boleh menyediakan analisis tekanan dan data beban yang sepadan. Kami telah menghantar sokongan yang direka untuk beban menegak daripada beberapa ratus Newton sehingga lebih 300 kN.

Tempat anda akan melihat sokongan ini dalam perkhidmatan

Selama bertahun-tahun, Sokongan Paip Pelana Stanchion Keluli Tahan Karat kami telah pergi ke tempat di mana kegagalan bukan pilihan:

Terminal pengegasan semula LNG – Pelana 316L dalam persekitaran marin terbuka dengan semburan garam berterusan.

Gelung WFI farmaseutikal (air untuk suntikan) – tahan karat 304 dengan pakej dokumentasi penuh dan pilihan kemasan yang digilap.

Loji minyak dan minuman boleh dimakan – sokongan yang direka bentuk dengan profil kebersihan, celah minimum dan bahan gasket yang mematuhi FDA jika perlu.

Pemprosesan kimia dan penyimpanan kaustik – gred yang dipilih khas untuk rintangan kakisan tekanan klorida.

Bahagian atas platform luar pesisir – tangkai boleh laras membenarkan penjajaran semula selepas penyelesaian struktur, semuanya dalam 316L dengan pemeriksaan penuh pihak ketiga.

Bagaimana kami memastikan kualiti adalah benar

Setiap pemasangan pelana stanchion melalui makmal ujian dalaman kami sebelum dikeluarkan:

Pengesahan dimensi terhadap lukisan fabrikasi yang dipersetujui

PMI (pengenalan bahan positif) untuk pengesahan gred pada bahagian tahan karat

Penembusan pewarna atau pemeriksaan radiografi pada kimpalan kritikal (setiap spesifikasi pelanggan)

Muatkan ujian atas permintaan untuk reka bentuk baharu atau banyak disesuaikan

Kilang kami diperakui ISO 9001:2015, dan kami sudah biasa bekerja dengan pemeriksa pihak ketiga daripada SGS, Bureau Veritas, TÜV dan wakil pelanggan semasa pengeluaran dan pemeriksaan akhir.

Penyesuaian adalah perkara biasa, bukan bayaran tambahan

Sangat sedikit projek memerlukan "katalog" pelana tiang keluli tahan karat. Kebanyakannya memerlukan pelarasan – dimensi plat asas yang berbeza, corak lubang bolt khusus, ketinggian lanjutan untuk mengosongkan penebat, sudut balut pelana tertentu, panduan bersepadu atau pengapit tahan. tak mengapa. Kami telah membina aliran kerja pengeluaran kami di sekitar kumpulan kecil, pesanan kejuruteraan tersuai. Hantarkan lembaran data paip anda, ketinggian keluli struktur anda atau lakaran ringkas dan jurutera kami akan mengembalikan lukisan cadangan dalam masa 2-3 hari bekerja.

Untuk projek dengan keperluan rak paip berulang, kami boleh pra-jurutera jadual sokongan yang lengkap, mengenal pasti peluang pengoptimuman dan mengurangkan jumlah kos pemasangan tanpa menjejaskan pematuhan kod.

Nota akhir tentang kebolehpercayaan

Majoriti pesanan sokongan paip keluli tahan karat kami datang daripada pelanggan yang telah memasang sokongan keluli karbon daripada kami dan kembali khusus untuk naik taraf tahan karat. Apabila anda mempunyai spesifikasi paip yang memerlukan "semua komponen sokongan yang dibasahi dan luaran menjadi tahan kakisan", kami faham bahawa ini bermakna pelana kaku adalah sebahagian daripada sistem - bukan suatu yang difikirkan semula. Kami membinanya dengan cara itu, memeriksanya dengan cara itu, dan mendokumentasikannya dengan cara itu.

Perlukan sebut harga atau semakan teknikal pantas?

Hubungi pasukan kejuruteraan kami di [e-mel / telefon] dengan saiz paip anda, ketinggian yang diperlukan dan keadaan beban. Anda biasanya akan mempunyai cadangan lengkap dalam masa kurang daripada 24 jam untuk permintaan standard. Kami juga berbesar hati untuk mengatur lawatan kilang di Yangzhou - melihat cara pelana tahan karat pergi dari plat ke pemasangan akhir ialah cara terbaik untuk memahami perbezaan yang dibuat oleh kawalan pembuatan sebenar.

Soalan Lazim

1. Apakah gred keluli tahan karat yang anda tawarkan untuk pelana stanchion, dan bagaimana saya tahu saya benar-benar mendapat 316L?

Stok standard kami termasuk plat dan bar 304 (UNS S30400) dan 316L (UNS S31603). Untuk persekitaran berat klorida atau luar pesisir, kami amat mengesyorkan 316L kerana kandungan molibdenumnya, yang sangat meningkatkan rintangan pitting. Setiap haba bahan yang kami terima disertakan dengan sijil ujian EN 10204 3.1 kilang, dan sebelum sebarang pemotongan atau kimpalan bermula, makmal dalaman kami melakukan PMI (Pengenalpastian Bahan Positif) menggunakan XRF pegang tangan pada gred tahan karat. Anda akan menerima salinan laporan PMI itu dalam pakej dokumentasi akhir anda - tiada tekaan, tiada "percayalah saya."

2. Bolehkah anda mengeluarkan pelana untuk memuatkan OD paip bukan standard atau ketebalan penebat?

Ya, ini adalah rutin untuk kami. Anda memberikan diameter luar sebenar paip (dan penebat OD jika pelana terletak pada paip berpenebat), dan kami memesin jejari pelana untuk memadankan dimensi yang tepat itu. Ini bukan plat bengkok yang "kelihatan dekat" - permukaan sesentuh digiling pada jejari yang ditentukan, biasanya dengan sudut balut antara 120° dan 180° bergantung pada beban dan keperluan sekatan sisi. Kami juga boleh memanjangkan ketinggian pelana untuk membersihkan penebat dan pelapisan tanpa sebarang pemotongan medan.

3. Adakah anda menyediakan penarafan beban dan pengiraan tegasan untuk pemasangan stanchon tersuai?

betul-betul. Pasukan kejuruteraan kami secara rutin melakukan pemeriksaan beban menegak, tujahan mendatar dan gabungan tekanan setiap ASME B31.1, B31.3 atau kod pilihan projek anda. Kami akan menyerahkan helaian pengiraan yang menunjukkan semakan lengkokan lajur kaku, tegasan galas plat asas, kekuatan kimpalan dan tegangan/ricih bolt sebagaimana yang berkenaan. Jika projek anda memerlukan pengesahan bebas, kami tidak mempunyai masalah bekerja dengan jurutera pihak ketiga yang dilantik anda.

4. Apakah piawaian kimpalan dan pemeriksaan yang anda ikuti untuk sokongan keluli tahan karat?

Semua kimpalan galas beban pada pelana stanchion tahan karat dilakukan oleh pengimpal yang berkelayakan berikutan WPS yang layak untuk ASME Seksyen IX. Sambungan tipikal antara pelana dan penahan ialah kimpalan alur penembusan penuh, dikisar halus di hujung kaki. Bergantung pada spesifikasi anda, kami melakukan penembusan pewarna (PT) atau radiografi (RT) pada kimpalan kritikal. Selepas mengimpal, setiap pemasangan tahan karat dijeruk dan dipasifkan untuk menghilangkan warna haba dan memulihkan lapisan kromium oksida pasif. Anda boleh melihat perbezaannya: permukaan seragam, keperakan tanpa perubahan warna biru di sekitar zon kimpalan.

5. Bolehkah saya mendapatkan penahan ketinggian boleh laras, dan sejauh manakah ketepatan pelarasan ketinggian?

Ya, kami menawarkan tangkai boleh laras berulir dengan susunan nat kunci, biasanya digunakan di mana tetapan ketinggian yang tepat diperlukan semasa penjajaran panas atau di mana ketinggian keluli struktur mungkin berbeza-beza. Julat pelarasan biasa ialah ±25 mm, dan benang halus membolehkan ketepatan menegak 1–2 mm. Selepas penetapan, nat kunci diketatkan dan dikimpal untuk mengelakkan pergerakan semasa operasi. Laluan beban penuh adalah mekanikal (ricih benang), dan kami mensaiz batang dengan sewajarnya – tiada pergantungan pada kimpalan jelujur untuk membawa beban.

6. Adakah penyokong keluli tahan karat anda sesuai untuk persekitaran yang bersih atau cucian (makanan, farmasi)?

Ya, dan kami telah menghantar banyak kelompok untuk aplikasi ini. Untuk keperluan kebersihan, kami menghapuskan permukaan mendatar rata dan celah-celah di mana mungkin, dan kami menyelesaikan pemasangan kepada minimum kekasaran permukaan Ra 0.8 μm (32 μin), atau digilap jika dinyatakan. Kami juga menggunakan sebatian anti rampasan patuh FDA pada benang dan mengelakkan pencemaran ferit dengan memastikan semua perkakas dan permukaan kerja dikhususkan untuk tahan karat. Pakej dokumentasi boleh termasuk laporan kekasaran permukaan dan sijil pembersihan terperinci.

7. Apakah dokumentasi yang akan saya terima bersama pesanan saya?

Penghantaran standard termasuk:

Laporan pemeriksaan dimensi penuh menunjukkan dimensi sebenar lwn. lukisan

EN 10204 3.1 sijil bahan untuk semua bahagian tahan karat

Laporan PMI (untuk pengesahan aloi)

Peta kimpalan dan laporan NDE (PT/RT yang berkenaan)

Sijil penjerukan dan pasif

Pengisytiharan pematuhan dan senarai pembungkusan dengan nombor haba

Kami juga boleh menyediakan buku data yang disusun mengikut format khusus projek anda. Kira-kira 80% daripada pesanan sokongan tahan karat kami kini termasuk sekurang-kurangnya MDR asas (Rekod Data Pengilang).

8. Apakah masa pendahuluan yang realistik untuk sekumpulan pelana stanchion keluli tahan karat tersuai?

Untuk kuantiti 5 hingga 50 keping dengan dimensi tersuai dan bahan standard 304/316L, masa utama biasa kami ialah 20–30 hari bekerja dari tarikh kelulusan pengeluaran. Pesanan yang lebih besar atau yang memerlukan keluli tahan karat dupleks boleh berlanjutan hingga 35–45 hari. Jika anda berada pada garis masa yang kritikal, kami boleh membincangkan mempercepatkan - selalunya kami boleh memendekkan 5-7 hari bekerja dengan menempah bahan dan menukar syif, tetapi kami akan sentiasa telus tentang perkara yang boleh dilaksanakan tanpa menjejaskan kualiti kimpalan atau langkah pemeriksaan.
