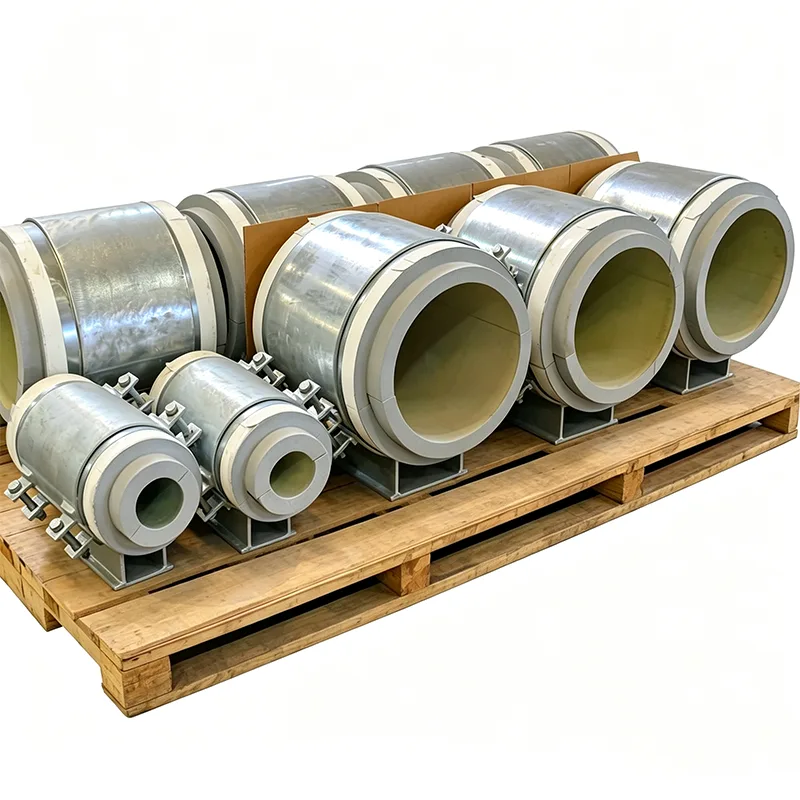

Sokongan Paip untuk Perkhidmatan Kriogenik

Dalam sistem paip kriogenik, walaupun kesilapan kecil dalam reka bentuk sokongan boleh menyebabkan keretakan rapuh, penambahan haba yang berlebihan atau pemuatan berbahaya pada peralatan yang disambungkan. Di Yangzhou Tianshun, kami telah menjadi penyokong paip kejuruteraan untuk kereta api pencairan LNG, terminal penyimpanan etilena dan unit pengasingan udara sejak tahun 2012. Kami memahami bahawa sokongan dalam perkhidmatan ini bukan hanya sekeping keluli — ia adalah pemasangan yang dikira dengan teliti yang mesti mengendalikan pengecutan sejuk, mengekalkan integriti penebat dan kekal kukuh dari segi struktur untuk dekad.

Pemilihan Bahan Yang Mengutamakan Keselamatan

Semua Sokongan Paip untuk Perkhidmatan Kriogenik kami dibuat daripada bahan yang mengekalkan keliatan pada suhu operasi yang paling rendah. Untuk laluan beban logam, kami biasanya menggunakan bolting ASTM A320 L7, keluli tahan karat 304L atau 316L untuk badan pengapit dan keluli karbon suhu rendah (A350 LF2) di mana keadaan reka bentuk membenarkan. Setiap haba bahan diuji kesan pada suhu minimum reka bentuk — Nilai takuk V Charpy disediakan sebagai standard dalam pakej dokumentasi anda, bukan hanya atas permintaan.

Dicipta untuk Pengecutan Sejuk dan Variasi Beban

Apabila paip LNG 30 meter menyejuk dari ambien kepada -162°C, ia boleh mengecut lebih 50 mm. Himpunan sokongan kami dikonfigurasikan untuk membenarkan pergerakan ini tanpa mendorong tekanan sekunder. Kami menawarkan:

Plat gelongsor kriogenik dengan PTFE atau permukaan pad yang diresapi grafit, diikat pada blok penebat galas beban yang menghalang pemindahan sejuk ke keluli penyokong.

Pra-set kasut sejuk yang mengimbangi pengecutan haba, menghapuskan tekaan semasa pemasangan.

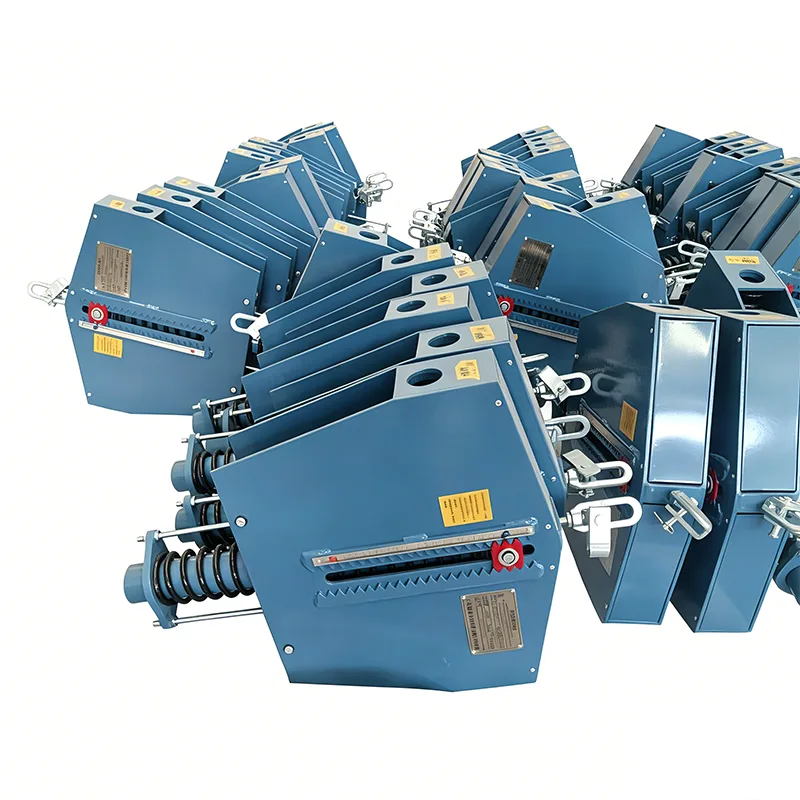

Sokongan spring malar ditala untuk mengekalkan variasi beban hampir sifar sepanjang julat pergerakan sejuk penuh, mengelakkan beban muncung berlebihan pada pam kriogenik dan pemampat.

Penyepaduan Penebat Yang Menghalang Ais dan Pemeluwapan

Penghalang wap yang retak atau tempat sejuk pada sokongan boleh menyebabkan pembentukan ais, CUI (kakisan di bawah penebat), dan kehilangan tenaga. Sokongan kami direka bentuk untuk disepadukan dengan kedua-dua sistem penebat kaca PIR (polyisocyanurate) dan selular. Bahagian penebat galas beban dikapsulkan sepenuhnya di antara kasut paip dan sokongan struktur, dengan laluan penghalang wap berterusan. Kami juga boleh pra-memotong penebat sekunder untuk memadankan ketebalan kontraktor kerja paip anda dan butiran jaket.

Pengujian dan Dokumentasi untuk Kebolehkesanan Penuh

Kami menjalankan ujian beban dalaman pada keadaan sejuk ambien dan simulasi untuk pemasangan kritikal. Pesanan sokongan kriogenik standard daripada Tianshun termasuk:

EN 10204 Sijil bahan jenis 3.1 dengan rekod kesan suhu rendah.

Laporan pengesahan dimensi untuk ketebalan penebat dan pengimbangan kasut.

Rekod kelayakan prosedur kimpalan (WPAR) apabila mana-mana kimpalan terlibat.

Ujian saksi pihak ketiga pilihan oleh TÜV, BV atau SGS.

Aplikasi

Terminal penerima LNG dan loji pencukur puncak

Penyimpanan dan pengendalian etilena, propilena dan ammonia cecair

Kemudahan gas industri (LOX, LIN, LAR)

Galeri saluran paip kriogenik dan kawasan pembendungan sekunder tangki

Kotak sejuk dalam pemisahan udara dan pemprosesan hidrokarbon

Sokongan kriogenik kami dalam perkhidmatan hari ini merentas projek di Timur Tengah, Asia Tenggara dan Amerika Utara, beroperasi dengan pasti di bawah beberapa keadaan terma yang paling mencabar.

Kenapa Tianshun?

Kami adalah pengilang pakar, bukan pengedar am. Pasukan kejuruteraan kami boleh mengambil isometrik tekanan paip anda, mengenal pasti setiap lokasi sokongan sejuk dan mencadangkan pemasangan yang dioptimumkan yang mengurangkan kedua-dua kos bahan dan masa pemasangan tanpa menjejaskan prestasi penebat. Lebih 70% daripada perniagaan kami datang daripada pesanan berulang — hasil langsung daripada menyampaikan kualiti yang boleh diramal dalam setiap penghantaran.

Soalan Lazim

S: Apakah suhu terendah yang boleh dikendalikan oleh sokongan kriogenik anda?

A: Turun kepada -196°C (suhu nitrogen cecair). Untuk perkhidmatan helium cecair, hubungi pasukan kejuruteraan kami.

S: Bolehkah anda memadankan perincian kasut paip dan penebat kami yang sedia ada?

A: Ya. Kami kerap menghasilkan lukisan khusus pelanggan, termasuk ketinggian kasut bukan standard, gaya pengapit dan ketebalan penebat.

S: Adakah anda menyediakan bahan penebat sebagai sebahagian daripada sokongan?

J: Ya, kami membekalkan penebat galas beban (PIR, kaca buih atau kayu) yang terikat sepenuhnya pada kasut paip. Penebat sekunder dan pelapisan di sekeliling biasanya digunakan di tapak, tetapi kami boleh menyediakan kit penebat pra-fabrikasi.

S: Bagaimanakah anda mengelakkan keretakan penebat di bawah beban sejuk kitaran?

A: Blok galas beban direka bentuk dengan kekuatan mampatan jauh melebihi tekanan galas yang dikira maksimum. Kami juga menggerakkan sendi dalam penebat berbilang lapisan dan menggunakan sistem pelekat fleksibel yang menampung pergerakan berbeza.

S: Apakah piawaian yang dipatuhi oleh sokongan kriogenik anda?

J: Reka bentuk kami mengikut MSS SP-58, ASME B31.3 Bab VI (untuk LNG), EN 13480, dan garis panduan GIIGNL terkini. Penandaan CE di bawah PED boleh disediakan jika berkenaan.

S: Bolehkah anda mengendalikan masa penghantaran yang singkat untuk alat ganti kecemasan?

A: Ya. Kami menyimpan stok plat slaid kriogenik biasa dan kit bolt. Untuk pemasangan yang direka sepenuhnya, pembuatan ekspres dalam 7-10 hari adalah mungkin.
