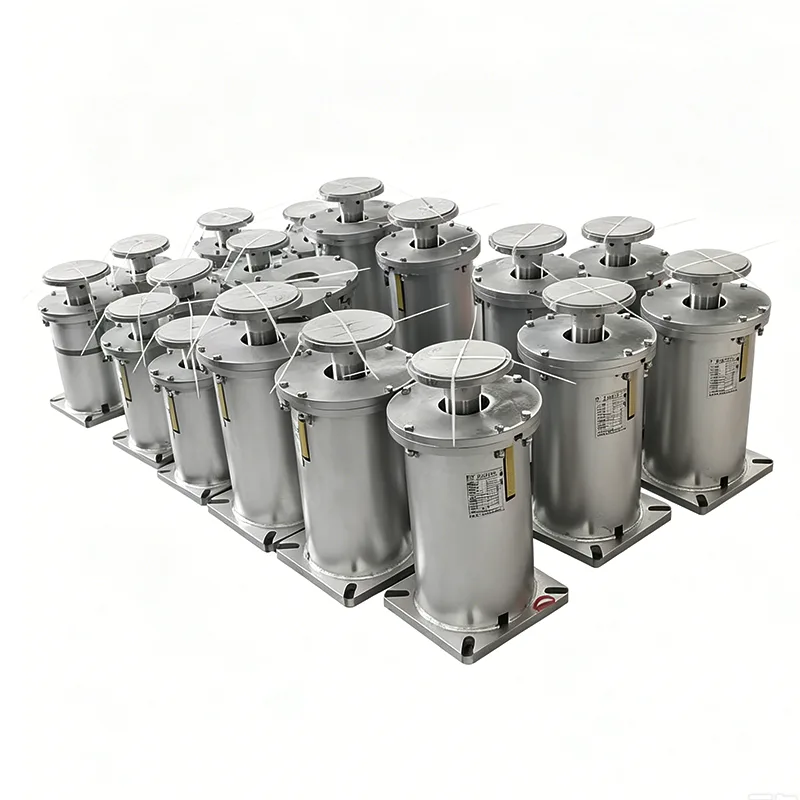

Penyangkut Spring Jenis F

Penyangkut Spring Jenis F ialah sokongan spring terampai standard yang dibangunkan oleh Yangzhou Tianshun Pipeline berdasarkan pengalaman industri selama 14 tahun, dan ia juga merupakan salah satu model penyangkut spring yang paling banyak digunakan dalam bidang saluran paip industri global. Sejak pelancaran pengeluarannya pada 2012, kami telah mengeluarkan lebih 2 juta Penyangkut Spring Jenis F, dieksport ke 45 negara dan wilayah, dan berkhidmat lebih daripada 300 projek perindustrian berskala besar di seluruh dunia. Model ini direka bentuk dengan mematuhi sepenuhnya piawaian yang diterima di peringkat antarabangsa dan mencapai 100% kebolehtukaran dengan produk model yang sama daripada pengeluar global utama.

Angka ini menunjukkan keluk prestasi anjakan beban bagi sokongan/penyangkut spring berubah-ubah, termasuk parameter utama beban dan anjakan untuk mengesahkan ketepatan galas beban dan kebolehpercayaan operasi produk.

Setiap unit tertakluk kepada penentukuran beban dan ujian prestasi sebelum penghantaran. Sisihan beban tetapan dikawal dalam ±5%, mematuhi piawaian antarabangsa ANSI/MSS‑SP‑58‑2018 serta NB/T47039‑2013.

Produk memenuhi keperluan teknikal untuk sistem paip kuasa, petro-kimia dan perindustrian lain. Menurut MSS‑SP‑58‑2018, kebolehubahan beban maksimum yang dibenarkan untuk unit spring berubah-ubah tidak boleh melebihi 25% daripada beban panas yang beroperasi dalam perjalanan kerja penuh.

Lengkung anjakan beban yang diperoleh daripada ujian jenis sokongan/penyangkut spring malar. Paksi mendatar bermaksud sesaran manakala paksi menegak mewakili beban. Lengkung kekal kira-kira mendatar merentasi perjalanan kerja penuh, menunjukkan bahawa daya sokongan pada asasnya kekal malar apabila paip melencong akibat pengembangan dan pengecutan haba.

Ujian jenis ini mengesahkan kestabilan beban, kestabilan perjalanan penuh dan kebolehpercayaan operasi unit spring malar. Semua unit pengeluaran tertakluk kepada penentukuran beban sebelum penghantaran, dengan sisihan beban dikawal dalam ±6% mengikut ANSI/MSS‑SP‑58‑2018 dan NB/T47038‑2013.

Produk ini boleh digunakan pada sistem paip industri dengan anjakan haba yang besar, termasuk saluran paip wap utama dan paip suhu tinggi & tekanan tinggi yang lain.

Asas Reka Bentuk dan Piawaian Berkenaan

Penyangkut Spring Jenis F direka dan dikilangkan dengan ketat mengikut piawaian antarabangsa berikut untuk memastikan kepelbagaian dan keserasian globalnya:

▶  ANSI/HG 20644-1998 Sokongan Spring Variable dan Penyangkut

▶  GB/T 17116.1-2018 Sokongan dan Penyangkut Paip - Bahagian 1: Spesifikasi Teknikal

▶  ASME B31.3 Paip Proses

▶  Penyangkut Spring Paip DIN 2545

▶  API RP 551 Reka Bentuk dan Pemasangan Sokongan dan Penyangkut Paip

Semua produk telah lulus pensijilan sistem pengurusan kualiti ISO 9001:2015, dan dokumen pensijilan pihak ketiga seperti CE dan API boleh diberikan atas permintaan.

Komposisi Struktur dan Prinsip Kerja

Penyangkut Spring Jenis F menggunakan reka bentuk struktur terampai atas, disambungkan ke struktur bangunan melalui lug angkat atas dan ke saluran paip melalui rod ampaian bawah. Apabila saluran paip mengalami anjakan terma menegak, spring mengembang dan mengecut dengan sewajarnya, secara automatik melaraskan daya sokongan dan menghantar beban saluran paip secara seragam ke struktur untuk mengelakkan kepekatan tegasan.

Produk standard terdiri daripada komponen berikut:

▶  Perumah Atas: Dicap daripada plat keluli Q345B

▶  Cylindrical Helical Spring: Dihasilkan daripada keluli spring aloi 60Si2MnA

▶  Plat Penunjuk Beban: Ditanda dengan jelas dengan skala beban dan anjakan

▶  Melaraskan Rod Skru: Tersedia dalam spesifikasi M16-M36 untuk pelarasan beban di tapak

▶  Tag Sambungan Atas dan Bawah: Dihasilkan melalui proses penempaan untuk kekuatan yang lebih tinggi

▶  Nat Kunci: Reka bentuk anti kelonggaran dua nat

Spesifikasi Beban dan Anjakan Siri Penuh

Kelebihan Prestasi Teras dan Data Terukur

Data di atas adalah daripada 100% rekod pemeriksaan penuh makmal syarikat. Setiap produk menjalani ujian beban yang ketat dan penentukuran anjakan sebelum penghantaran.

Senario Terpakai dan Kaedah Pemasangan

Penyangkut Spring Jenis F sesuai untuk sokongan yang digantung bagi kebanyakan sistem saluran paip industri, terutamanya untuk senario berikut:

Sistem saluran paip air wap di loji kuasa

Memproses saluran paip dalam industri petrokimia

Rangkaian paip pemanasan pusat bandar

Talian paip penghantaran gas asli

Saluran paip farmaseutikal dan pemprosesan makanan

Saluran paip loji perindustrian am

Tiga kaedah pemasangan tersedia untuk model ini:

Suspensi Lug Tunggal: Sesuai untuk saluran paip tunggal

Suspensi Double Lug: Sesuai untuk saluran paip beban berat

Pemasangan Selari: Sesuai untuk saluran paip ultra-berat

Proses Pembuatan dan Kawalan Kualiti

Kami telah mewujudkan sistem kebolehkesanan proses penuh daripada bahan mentah kepada produk siap untuk memastikan kualiti yang stabil bagi setiap Penyangkut Spring Jenis F:

Semua produk menjalani ujian dalaman yang komprehensif sebelum penghantaran.

Ujian dalaman termasuk: pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT (jika berkenaan), ujian beban spring (dengan lengkung anjakan beban), dan pengukuran ketebalan salutan.

Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) disediakan.

Ujian dalaman tidak membentuk ujian pihak ketiga yang diakreditasi oleh ILAC. Ujian saksi atau ujian makmal pihak ketiga tersedia sebagai perkhidmatan pilihan yang berasingan.

Perkhidmatan pemeriksaan pihak ketiga pilihan (dipetik secara berasingan):

1. Ujian bahan: analisis komposisi kimia, ujian tegangan, ujian impak suhu rendah Charpy, dan ujian kekerasan.

2. Kimpalan NDT: Ujian Zarah Magnet (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT).

3. Ujian prestasi beban spring, termasuk lengkung anjakan beban.

4. Pemeriksaan perlindungan kakisan galvanizing/salutan epoksi panas.

5. Ujian yang disaksikan, pengawasan kilang, dan Pemeriksaan Pra-Penghantaran (PSI).

Ketepatan beban produk kami, piawaian ujian dan sistem dokumentasi ditanda aras dengan sistem sokongan paip antarabangsa LISEGA. Tidak seperti pengeluar domestik standard yang hanya membekalkan produk itu sendiri, kami menyediakan lengkung anjakan beban dengan setiap unit spring; kami juga memudahkan ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan semakan dokumen sokongan oleh jurutera PE/CPE untuk projek di luar negara.

Perkhidmatan Sokongan dan Jaminan Penghantaran

▶  Penghantaran Cepat: Model standard ada dalam stok dan boleh dihantar dalam masa 72 jam.

▶  Sokongan Pemilihan: Analisis tekanan saluran paip percuma dan pengiraan pemilihan sokongan/penyangkut disediakan.

▶  Perkhidmatan Penyesuaian: Dimensi sambungan dan kaedah rawatan permukaan boleh dilaraskan mengikut keperluan pelanggan.

▶  Perkhidmatan Di Tapak: Jurutera profesional dihantar untuk membimbing pemasangan dan pentauliahan.

▶  Perkhidmatan Waranti: Tempoh jaminan 12 bulan dengan pembaikan percuma atau penggantian produk yang rosak semasa tempoh jaminan.

Untuk butiran lanjut teknikal tentang Penyangkut Spring Jenis F atau untuk mendapatkan sebut harga, sila hubungi pasukan jualan kami.

Soalan Lazim (FAQ)

S: Bolehkah Penyangkut Spring Jenis F ditukar dengan produk model yang sama daripada pengeluar lain?

A: Ya. Produk kami direka bentuk dan dikilangkan mengikut piawaian antarabangsa. Dimensi pemasangan dan parameter prestasi adalah konsisten sepenuhnya dengan produk model yang sama daripada pengeluar global utama, dan boleh diganti terus untuk digunakan.

S: Apakah suhu operasi maksimum produk ini?

J: Julat suhu operasi produk standard ialah -20 ℃ hingga + 450 ℃. Untuk keadaan suhu tinggi melebihi 450 ℃, kami boleh menyediakan model khas menggunakan keluli spring tahan suhu tinggi.

S: Bolehkah anda menyediakan rawatan permukaan galvanizing hot-dip?

A: Ya. Sebagai tambahan kepada salutan cat standard, kami juga menyediakan pelbagai kaedah rawatan permukaan seperti galvanizing hot-dip dan salutan serbuk untuk menyesuaikan diri dengan persekitaran menghakis yang berbeza.
