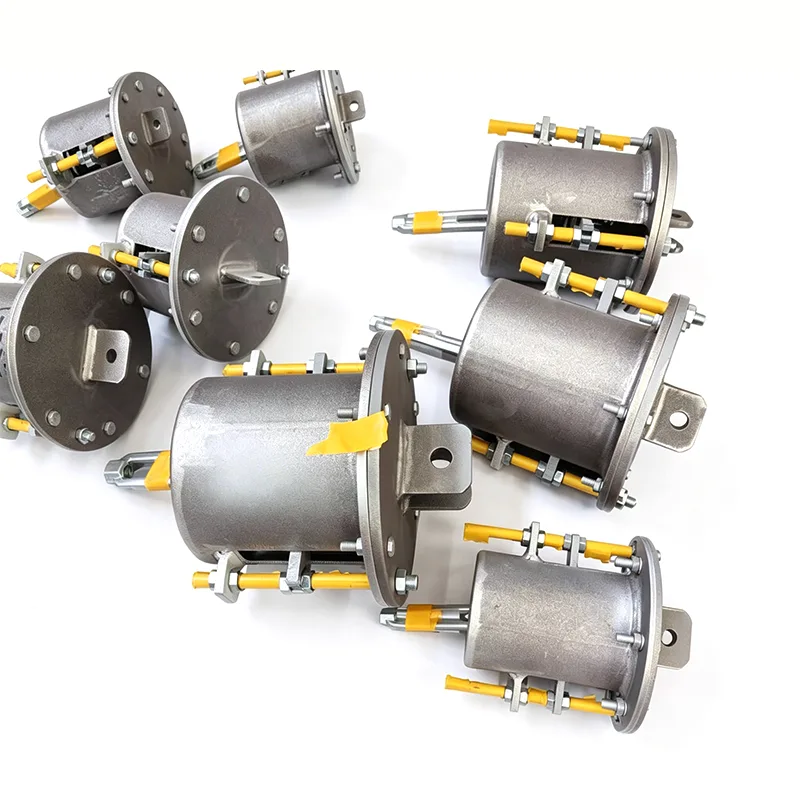

Penyangkut Spring untuk Industri Minyak dan Gas

Dalam projek minyak dan gas, saluran paip proses, saluran paip penghantaran jarak jauh dan saluran paip utiliti menghadapi pelbagai keadaan yang teruk: media suhu tinggi dan tekanan tinggi, komponen menghakis seperti sulfur, persekitaran semburan garam dengan kelembapan tinggi pantai, serta berat mati yang sangat besar dan pengembangan haba saluran paip berdiameter besar. Jika sistem sokongan bergantung semata-mata pada penetapan tegar mudah, ia bukan sahaja gagal mengimbangi anjakan tetapi juga menukar ubah bentuk saluran paip kepada beban tambahan pada muncung peralatan, meningkatkan risiko kebocoran dan kegagalan keletihan.

Bergantung pada pengalaman selama 14 tahun dalam pembuatan sokongan dan penyangkut saluran paip, Yangzhou Tianshun Pipeline Technology Co., Ltd. menyediakan Penyangkut Spring tersuai untuk Industri Minyak dan Gas untuk mengawal tekanan saluran paip, melindungi antara muka peralatan kritikal dan menyesuaikan diri dengan keadaan di tapak yang kompleks.

Cabaran Teras yang Perlu Ditangani oleh Sokongan Saluran Paip Minyak dan Gas

Sistem saluran paip di loji penapisan, terminal LNG, loji pemprosesan gas dan stesen pam jarak jauh mempunyai keadaan operasi yang pelbagai tetapi berkongsi keperluan yang sama: berat mati saluran paip dan anjakan terma mesti dikawal dalam had yang selamat. Saluran paip proses selalunya beroperasi melebihi 300°C, manakala saluran paip LNG kriogenik berjalan di bawah -162°C, menjadikan satu penyelesaian sokongan tidak mencukupi.

Tambahan pula, persekitaran masam yang mengandungi hidrogen sulfida memerlukan komponen struktur mempunyai rintangan keretakan tegasan sulfida (SSC), dan platform luar pesisir serta kemudahan pantai menuntut perlindungan semburan garam gred tinggi. Dalam amalan kejuruteraan, penyokong dan penyangkut bukan sahaja mesti memberikan daya sokongan yang boleh diramal tetapi juga menampung sisihan asas semasa pemasangan dan kekal bebas daripada kegagalan akibat kakisan atau kelonggaran semasa operasi jangka panjang.

Reka Bentuk dan Fungsi Penyangkut Spring untuk Industri Minyak dan Gas

Penyangkut Spring untuk Industri Minyak dan Gas dikonfigurasikan satu sama lain berdasarkan laporan analisis tekanan saluran paip, tersedia dalam dua jenis beban: spring berubah-ubah dan spring daya malar. Unit spring boleh ubah memberikan sokongan dengan kekakuan linear dalam julat lejangnya, sesuai untuk titik dengan anjakan kecil dan sensitiviti rendah untuk menyokong variasi daya. Unit daya malar menggunakan mekanisme spring primer dan sekunder untuk mengawal variasi daya sokongan dalam 5% sepanjang keseluruhan lejang, menjadikannya sesuai untuk muncung peralatan, penarik, dandang semula, salur masuk dan alur keluar pemampat, dan lokasi lain dengan keperluan beban muncung yang ketat.

Bergantung pada media dan persekitaran pemasangan, elemen spring dihasilkan daripada keluli spring aloi seperti 60Si2Mn atau 50CrVA. Silinder dan komponen struktur boleh dibuat daripada keluli karbon, keluli tahan haba, keluli tahan karat dupleks atau aloi berasaskan nikel, dengan rawatan bahan yang mematuhi NACE MR0175/ISO 15156 untuk memenuhi keperluan medan minyak dan gas masam.

Untuk salutan pelindung, kemudahan luar pesisir boleh menggunakan primer kaya zink epoksi lekatan tinggi serta sistem lapisan atas poliuretana, manakala saluran paip darat biasanya menggunakan galvanizing hot-dip atau salutan Dacromet untuk memastikan prestasi jangka panjang dalam semburan garam dan suasana industri. Produk mematuhi piawaian termasuk ASME B31.3, ASME B31.4 dan MSS SP-58. Setiap perumahan dilengkapi dengan papan nama anjakan beban dan pin pengunci untuk pemasangan keadaan sejuk yang mudah dan pengesahan di tapak.

Pemilihan Di Tapak, Pemasangan dan Kestabilan Jangka Panjang

Setelah menerima data analisis tekanan saluran paip, pasukan teknikal kami mengesyorkan pemadanan Spring Hangers untuk model Industri Minyak dan Gas dan pemalar spring untuk setiap titik sokongan. Semasa fasa pemilihan, perhatian khusus diberikan kepada beban reka bentuk, anjakan reka bentuk, suhu dan gred kakisan alam sekitar, sementara juga mempertimbangkan berat tambahan saluran paip yang diisi air semasa keadaan ujian hidrostatik untuk mengelakkan beban berlebihan atau pemejalan spring.

Semasa pemasangan, Penyangkut Spring untuk Industri Minyak dan Gas menyediakan julat pelarasan menegak tertentu untuk menyerap ralat ketinggian asas dan sisihan pasang siap paip. Unit daya malar boleh secara pilihan dilengkapi dengan skru atau peranti pelarasan tambahan hidraulik untuk penjajaran tepat walaupun dalam keadaan beban berat. Pin pengunci dikeluarkan selepas saluran paip dipanaskan, dan penyangkut memasuki operasi tanpa memerlukan sebarang kerja panas.

Semasa operasi jangka panjang, reka bentuk spring anti-relaksasi dan tempat pemeriksaan biasa membantu pasukan penyelenggaraan mengesan keabnormalan tepat pada masanya. Antara projek kami yang dieksport ke lebih 45 negara, lebih 70% daripada pesanan sokongan dan penyangkut berikutnya datang daripada pelanggan sedia ada. Data pembelian berulang ini mencerminkan kebolehpercayaan produk kami yang berterusan pada tahap tertentu.

Lokasi Aplikasi Biasa di Kemudahan Minyak dan Gas

Pecah Pemangkin Bendalir (FCC) dan Unit Pemprosesan Hidro: Talian paip minyak dan gas tindak balas suhu tinggi dan saluran paip gas serombong penjana semula mengalami anjakan haba yang besar semasa operasi dengan had beban muncung yang ketat. Penggunaan penyangkut spring daya malar berkesan mengawal daya antara muka pada peralatan seperti reaktor dan pemisah peringkat ketiga, mencegah kebocoran sambungan bebibir.

Terminal LNG dan Sistem Kriogenik: Saluran paip kriogenik antara lengan pemunggahan dan tangki simpanan, serta saluran paip peredaran bahan pendingin, menghadapi perbezaan suhu yang melampau. Penyangkut spring menggunakan bahan tahan kriogenik untuk memberikan sokongan yang stabil sepanjang keseluruhan proses daripada prapenyejukan sejuk kepada operasi kriogenik dalam, melindungi sambungan pengembangan dan muncung tangki.

Talian Paip Jarak Jauh Minyak Mentah dan Produk: Saluran paip masuk dan keluar di stesen pam dan saluran paip kawasan injap mengalami variasi suhu dengan musim dan media yang diangkut. Penyangkut spring boleh ubah digabungkan dengan kurungan had mengekalkan cerun saluran paip yang betul, mengelakkan getaran dan risiko tukul air yang disebabkan oleh pengangkatan titik sokongan.

Platform Luar Pesisir dan FPSO: Kemudahan ini mempunyai ruang padat dan tertakluk kepada beban dinamik tambahan daripada gerakan goyang. Penyangkut spring daya malar dengan fungsi had boleh digunakan bersama dengan peredam untuk mengimbangi anjakan haba sambil menahan hayunan frekuensi rendah yang disebabkan oleh angin dan ombak, mengurangkan kerosakan keletihan sendi.

Dokumentasi Kualiti dan Sokongan Teknikal

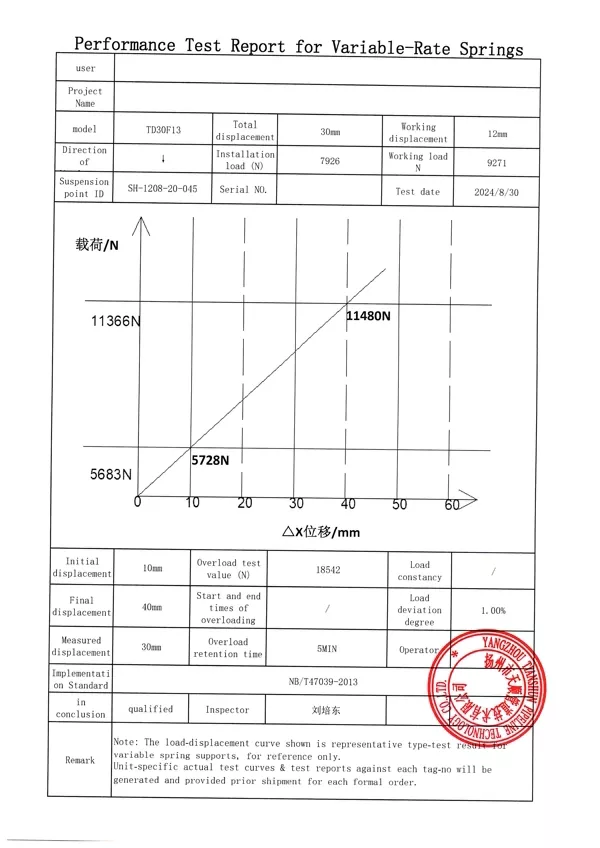

Bermula dari pemeriksaan semula wayar spring masuk, kilang kami melaksanakan kawalan kualiti yang ketat pada setiap peringkat: pengesahan nombor haba, kekerasan dan pemeriksaan metalografi selepas rawatan haba, ujian kekukuhan lejang penuh produk siap dan ujian lekatan salutan. Setiap kumpulan Penyangkut Spring untuk Industri Minyak dan Gas boleh disediakan dengan sijil kualiti bahan, laporan pemeriksaan, penyata pematuhan NACE dan dokumen pensijilan ASME untuk menyokong audit projek di luar negara.

Pasukan teknikal kami boleh menyediakan manual pemasangan terperinci dan syor pelarasan keadaan sejuk seperti yang diperlukan, dan boleh bekerjasama dengan penyaksian pihak ketiga atau pengawasan di tapak.

Jika anda perlu mengkonfigurasi Penyangkut Spring untuk Industri Minyak dan Gas untuk projek minyak dan gas tertentu, sila sediakan lukisan susun atur saluran paip, laporan pengiraan tegasan dan data persekitaran di tapak. Kami akan menyampaikan laporan pemilihan termasuk pengiraan lejang beban dan ketinggian pemasangan yang disyorkan, bukannya hanya senarai model standard, membantu anda mengawal kos keseluruhan sambil memastikan operasi sistem sokongan saluran paip anda yang selamat dan boleh dipercayai sepanjang kitaran hayatnya.
