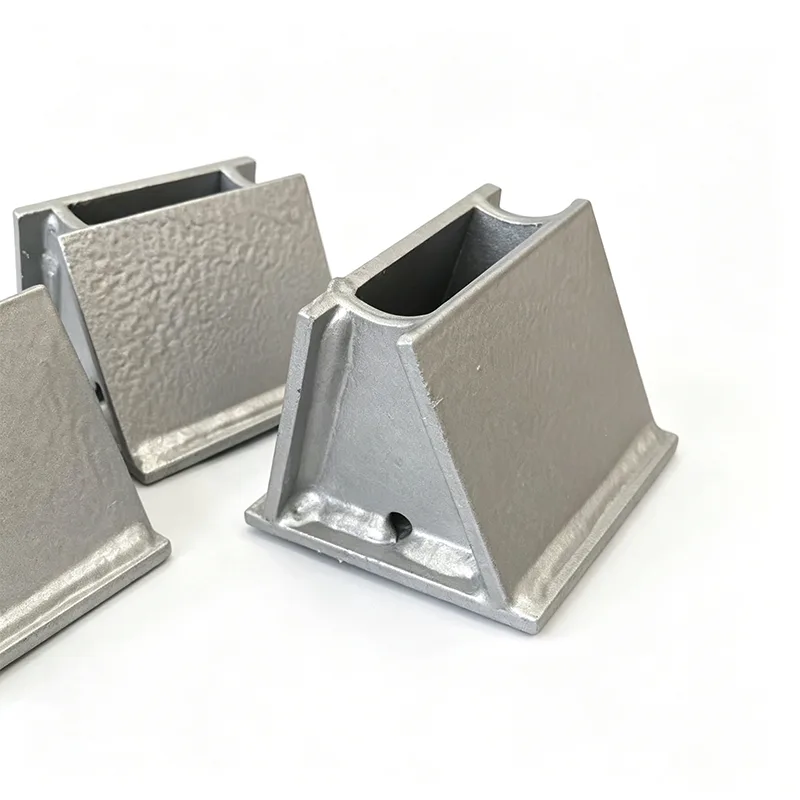

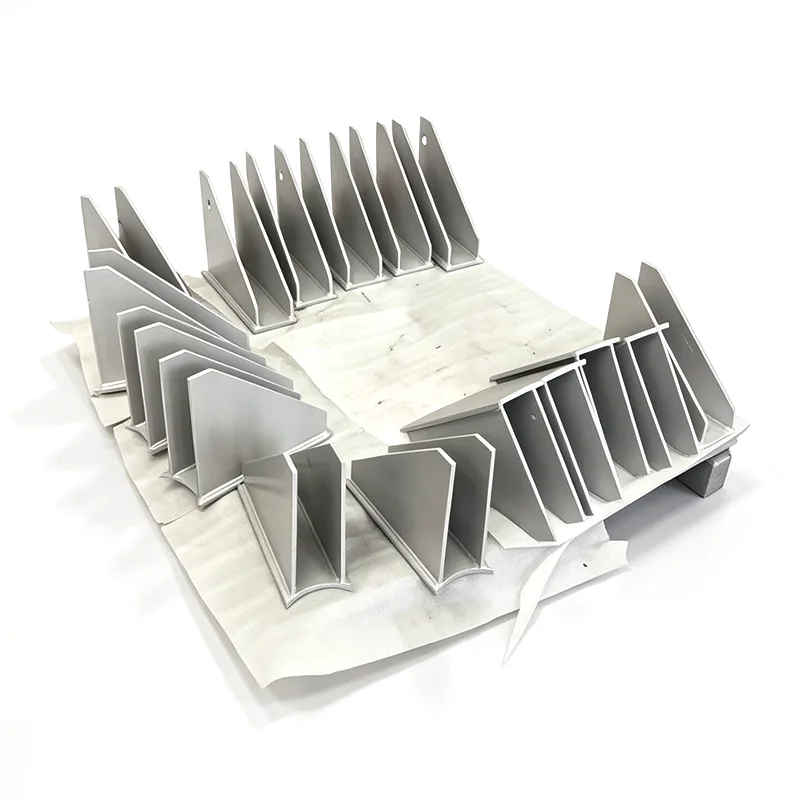

Sokongan Kasut Paip Boleh Laras Tinggi

Di atas kertas, ketinggian paip ialah nombor tetap. Di tapak, ia jarang berlaku. Tiang keluli mendap. Asas beralih sedikit. Penyokong spring memampatkan lebih atau kurang daripada model tegasan yang diramalkan. Apabila paip berakhir 10 mm terlalu tinggi atau 15 mm terlalu rendah pada muncung sedutan pam atau bebibir pemampat, memaksa sambungan ke tempatnya mengenakan beban muncung yang tidak pernah direka bentuk untuk diambil oleh peralatan. Cara paling mudah untuk membetulkan ketinggian itu — dan mengekalkannya dengan betul — ialah kasut paip yang boleh anda laraskan.

Kami telah mencipta Sokongan Kasut Paip Boleh Laras Ketinggian di kilang Jiangsu kami sejak 2012. Reka bentuk itu sendiri tidak rumit, tetapi memastikan ia memegang kedudukan yang boleh dipercayai di bawah berat mati, pergerakan terma dan getaran adalah. Kasut boleh laras kami melakukannya sekarang di bawah pengepala wap di Asia Tenggara, saluran air sejuk di Timur Tengah dan rak paip LNG di Amerika Utara.

Cara Pelarasan Berfungsi – Dan Mengapa Ia Tetap Diletakkan

Inti pemasangan ialah batang berulir yang berjalan di antara buaian paip dan plat asas. Memusingkan nat pelaras menaikkan atau menurunkan paip secara beransur-ansur. Setelah ketinggian ditetapkan, dua mekanisme penguncian bebas akan dimainkan:

Kacang kunci yang berat dikilas pada badan utama, menghalang rayapan di bawah beban menegak.

Dalam saiz yang lebih besar, skru pengunci sekunder atau kolar belah yang menghalang putaran secara mekanikal, walaupun di bawah getaran yang berterusan daripada pemampat salingan atau saluran gas aliran tinggi.

Setiap kasut diuji beban kilang kepada 1.5 kali ganda kapasiti undiannya sebelum dihantar. Komponen berulir dimesin daripada bar bulat — bukan dipotong daripada rod berulir — jadi benang galas beban berprofil penuh dan bebas daripada penaik tegasan yang boleh meretakkan stud standard di bawah lenturan.

Bahan Yang Sesuai dengan Perkhidmatan Anda

Kasut boleh laras standard dibuat daripada keluli karbon, dengan galvanizing hot-dip sebagai perlindungan kakisan lalai. Untuk persekitaran yang menghakis atau pencucian, kami membekalkan versi semua tahan karat dalam 304L atau 316L. Permukaan benang disalut dengan sebatian anti-galling semasa pemasangan untuk mengelakkan rampasan — ini penting kerana nat pelaras yang tidak boleh dihidupkan di tapak tidak boleh dilaraskan lagi.

Apabila Sokongan Kasut Paip Boleh Laras Ketinggian panas atau sejuk, kami menyepadukan blok penebat galas beban (PIR atau kaca selular) antara buaian paip dan batang sokongan. Penebat bersaiz sepadan dengan ketebalan penebat paip, dan laluan penghalang wap kekal berterusan — tiada bintik sejuk, tiada pemeluwapan.

Tempat Kasut Paip Boleh Laras Membuat Perbezaan

Paip sedutan dan pelepasan pam dan pemampat, di mana beban muncung mesti berada dalam sampul yang dibenarkan oleh pengeluar.

Penyokong rak paip di kawasan yang tertakluk kepada pemukiman tanah atau timbunan beku.

Talian yang memerlukan cerun yang tepat untuk saliran atau aliran proses, seperti saluran paip blowdown dandang atau saluran gas bahan api.

Sistem yang disokong spring di mana kedudukan sejuk memerlukan penalaan halus selepas pemindahan beban daripada sokongan sementara.

Retrofit dan ikatan, di mana ketinggian paip sedia ada tidak sepadan dengan penghalaan baharu.

Kebanyakan sokongan boleh laras di pasaran adalah sama ada item katalog dengan perjalanan terhad atau potongan tersuai sepenuhnya dengan masa pendahuluan yang panjang. Kami duduk di antara: kami boleh mengambil reka bentuk standard dan mengubah suai julat ketinggian, dimensi plat asas atau ketebalan penebat mengikut spesifikasi projek anda — biasanya dalam masa yang sama seperti kasut tetap. Pasukan kejuruteraan kami bekerja terus dari senarai isometrik dan sokongan anda, dan akan bertanya kepada anda tentang beban ujian hidro, suhu reka bentuk dan pergerakan yang dijangkakan sebelum kami memuktamadkan lukisan. Tahap semakan itulah yang menjadikan kasut boleh laras mudah menjadi sokongan yang anda tidak perlu lawati semula semasa pentauliahan.

Soalan Lazim

S: Berapa banyak julat pelarasan yang boleh anda berikan?

J: Reka bentuk standard menawarkan ±25 mm hingga ±100 mm perjalanan. Julat yang lebih besar mungkin — beritahu kami perkara yang anda perlukan.

S: Adakah tetapan akan bertahan di bawah getaran?

A: Ya. Kami menggunakan kacang kunci serta ciri anti-putaran mekanikal pada semua saiz. Pemasangan ini diuji kilang untuk kekal stabil di bawah beban kitaran.

S: Bolehkah kasut dilaraskan semasa paip dimuatkan?

J: Pelarasan pemangkasan kecil biasanya boleh dilakukan di bawah berat mati. Untuk pembetulan yang lebih besar, kami mengesyorkan agar anda melepaskan beban terlebih dahulu untuk melindungi benang.

S: Adakah anda menawarkan versi untuk paip sejuk atau panas bertebat?

A: Ya. Kami menyepadukan blok penebat galas beban bersaiz dengan ketebalan penebat anda, lengkap dengan laluan penghalang wap yang tertutup.
