Sokongan Kasut untuk Paip Bertebat

Pada paip bertebat, kasut paip standard boleh mencipta lebih banyak masalah daripada menyelesaikannya. Jika laluan beban kasut memotong penebat, penebat hancur dari semasa ke semasa. Bahagian yang dihancurkan itu membolehkan haba masuk atau keluar, membentuk pemeluwapan pada permukaan sejuk, dan menjadi titik permulaan untuk kakisan di bawah penebat. Penyelesaiannya tidak rumit - sokongan kasut yang direka bentuk dengan betul untuk paip bertebat memisahkan fungsi galas beban daripada fungsi terma - tetapi ia memerlukan kejuruteraan yang teliti untuk mendapatkan butiran yang betul.

Di Yangzhou Tianshun, kami telah mereka bentuk dan fabrikasi kasut paip bertebat untuk projek di lima benua sejak 2012. Kami telah membekalkannya untuk rangkaian penyejukan daerah di mana setiap watt penambahan haba penting, untuk saluran wap di mana kasut logam kosong akan membazir tenaga dan mewujudkan bahaya terbakar, dan untuk kemudahan LNG di mana titik sejuk pada sokongan boleh menyebabkan pembentukan ais dan kerosakan struktur. Dalam setiap kes, keperluan adalah sama: bawa berat paip dengan pasti sambil memastikan penebat berterusan dan penghalang wap dimeteraikan.

Bagaimana Kasut Paip Bertebat Sebenarnya Berfungsi

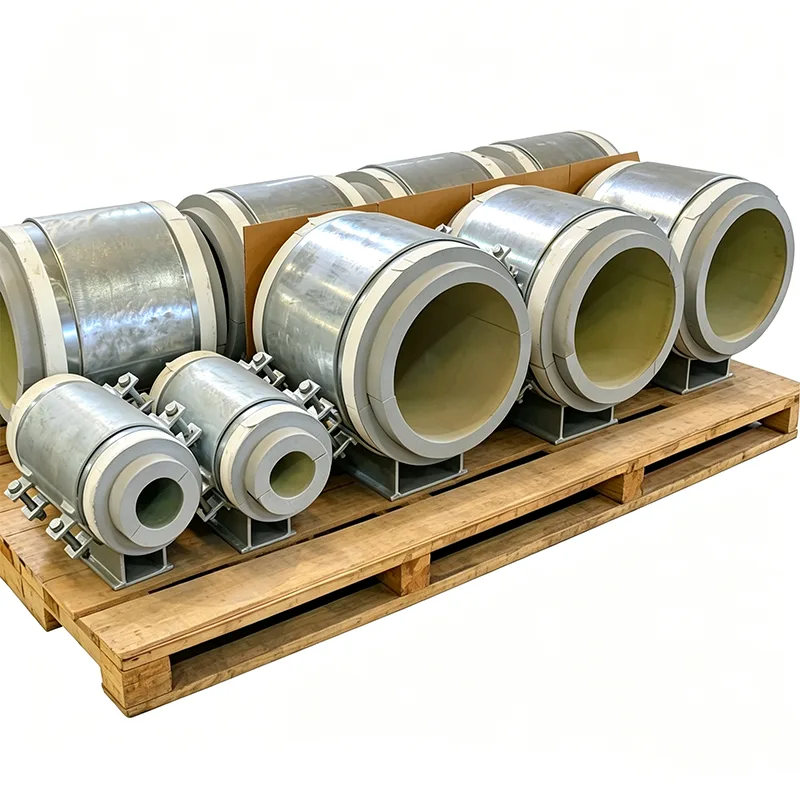

Idea terasnya mudah — blok penebat galas beban yang tegar terletak di antara paip dan buaian sokongan logam. Paip terletak pada penebat, penebat duduk di dalam kasut, dan kasut logam memindahkan beban ke struktur. Tetapi untuk memastikan blok itu bertahan selama bertahun-tahun pergerakan paip dan kitaran haba tanpa retak, beralih atau kehilangan prestasi penebatnya memerlukan perkara berikut:

Bahan blok dipilih untuk julat suhu. Untuk air sejuk dan perkhidmatan sejuk sehingga kira-kira -50°C, kami biasanya menggunakan poliisosianurat (PIR) berketumpatan tinggi atau kaca selular. Untuk saluran wap dan minyak panas sehingga 400°C dan seterusnya, kami menggunakan bahan berasaskan kalsium silikat atau perlit. Sifat utama ialah kekuatan mampatan pada suhu reka bentuk — apa yang disimpan pada suhu bilik mungkin menjadi lembut pada 200°C.

Blok penebat terkapsul sepenuhnya. Cincin penahan logam atau dinding sisi kasut yang dikimpal mengelilingi blok pada semua sisi, menghalangnya daripada berjalan keluar di bawah pergerakan paip sisi atau getaran. Blok terletak di atas plat asas keluli dengan kimpalan berterusan, jadi tiada laluan langsung logam ke paip untuk haba memintas penebat.

Laluan penghalang wap direka bentuk untuk tidak terganggu. Pada paip sejuk, kemasukan lembapan adalah musuh. Kami memastikan bahawa reka bentuk kasut membenarkan penghalang wap yang digunakan di tapak pada penebat paip untuk mengelak secara berterusan pada blok penebat kasut atau jaket logamnya, tanpa celah yang akan membenarkan udara lembap sampai ke permukaan sejuk.

Fleksibiliti Reka Bentuk Yang Sesuai dengan Keadaan Tapak Sebenar

Kami tidak menganggap kasut paip berpenebat sebagai item luar biasa kerana tiada dua spesifikasi penebat yang betul-betul serupa. Kami membina setiap kasut untuk dipadankan:

Diameter paip dan ketebalan penebat anda (sama ada 25 mm kaca buih atau 150 mm bulu mineral).

Jenis sistem penebat gunaan medan — kita boleh pra-memotong penebat sekunder agar muat di sekeliling badan kasut dan menyediakan profil pelapisan yang memudahkan kemasan tapak.

Keadaan pergerakan paip. Jika paip gelongsor, kami boleh menyepadukan plat gelongsor PTFE atau grafit yang diresapi ke tapak kasut, dengan permukaan geseran rendah diikat pada kepingan galas beban keluli tahan karat yang melindungi blok penebat daripada daya ricih.

Keperluan khas seperti penebat berkadar api, salutan anti-lelasan pada bahagian logam atau lubang saliran untuk mengelakkan pengumpulan air dalam pemasangan luar.

Apa yang Anda Dapat Dengan Setiap Penghantaran

Pesanan kasut paip bertebat Tianshun termasuk semua dokumentasi yang akan diminta oleh pemeriksa anda:

Sijil EN 10204 Jenis 3.1 untuk komponen keluli.

Lembaran data bahan penebat dengan kekuatan mampatan dan nilai kekonduksian terma pada suhu reka bentuk.

Laporan pemeriksaan dimensi yang mengesahkan ketebalan blok, ketinggian kasut dan dimensi plat asas.

Muatkan sijil ujian jika diperlukan oleh spesifikasi projek.

Aplikasi

Paip air sejuk dan air garam di loji penyejukan daerah dan pusat data

Talian wap dan kondensat di loji industri dan stesen janakuasa

LNG dan paip cecair kriogenik di mana tompok sejuk mesti dielakkan sama sekali

Kemudahan penyejukan dan penyimpanan sejuk

Mana-mana paip bertebat yang berjalan pada rak paip, di mana kecekapan tenaga dan kos penyelenggaraan jangka panjang penting

Kenapa Tianshun?

Kami adalah pengilang sokongan pakar, bukan pembekal pemasangan paip am. Apabila anda menghantar senarai saluran paip dan spesifikasi penebat kepada kami, pasukan kejuruteraan kami akan menyemak beban pada setiap kasut, mengesahkan keserasian bahan penebat dan menandakan mana-mana lokasi yang dimensi kasut standard tidak sesuai dengan struktur yang tersedia. Tahap penelitian ini menangkap masalah pada papan lukisan, bukan semasa pemasangan. Lebih 70% daripada perniagaan kami berulang — hasil langsung daripada penghantaran kasut yang berfungsi betul-betul seperti yang diharapkan dari ujian hidro pertama hingga akhir hayat reka bentuk.

Soalan Lazim

S: Bolehkah anda memadankan jenis dan ketebalan penebat saya dengan tepat?

A: Ya. Kami saiz kasut dan blok galas beban mengikut diameter paip anda, bahan penebat dan ketebalan yang ditentukan tanpa sebarang kompromi.

S: Adakah anda menyediakan blok penebat atau adakah saya memasangnya di tapak?

J: Kami membekalkan kasut dengan blok penebat galas beban yang telah diikat dan dikapsulkan di dalamnya. Penebat sekunder dan pelapisan di sekeliling biasanya digunakan di tapak, tetapi kami juga boleh membuat pra-fabrikasi kit penebat.

S: Bagaimanakah anda menghalang haba daripada bergerak melalui badan kasut logam?

A: Blok penebat mencipta pecah terma antara paip dan tapak logam. Dinding sisi kasut tidak bersentuhan langsung dengan paip, jadi tiada laluan logam berterusan untuk haba memintas penebat.

S: Bagaimana jika paip saya bergerak secara paksi kerana pengembangan haba?

J: Kami boleh menambah plat slaid PTFE atau grafit ke pangkal kasut, membolehkan paip bergerak sambil memastikan blok penebat stabil.

S: Apakah piawaian yang dipatuhi oleh kasut ini?

J: Fabrikasi keluli mengikut MSS SP-58 dan MSS SP-69. Bahan penebat dibekalkan kepada piawaian ASTM atau EN khusus projek, dan kami boleh memenuhi keperluan penandaan CE di bawah PED jika berkenaan.
