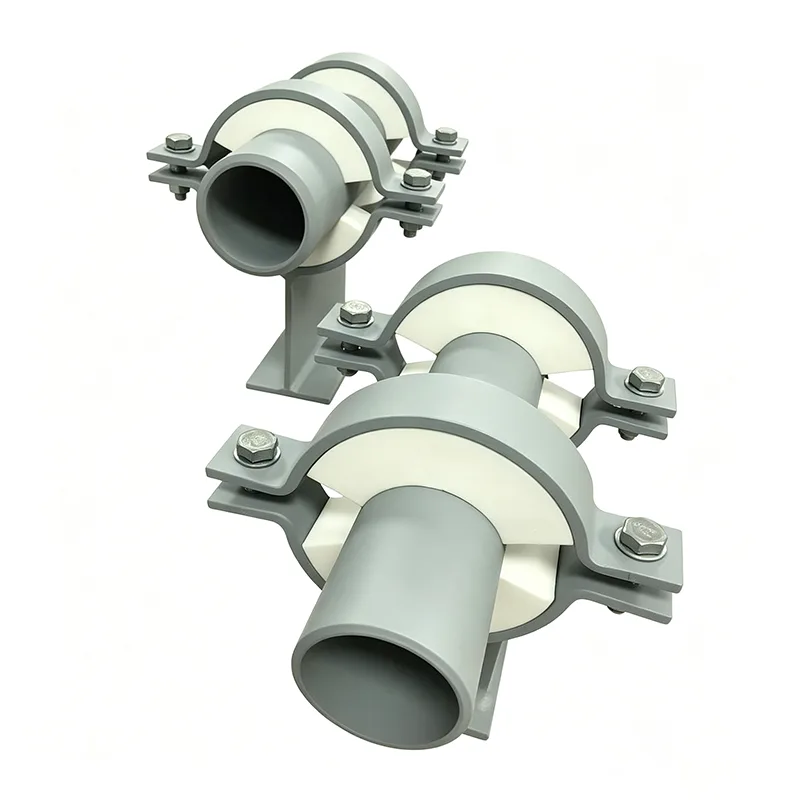

Penyokong Paip Bertebat

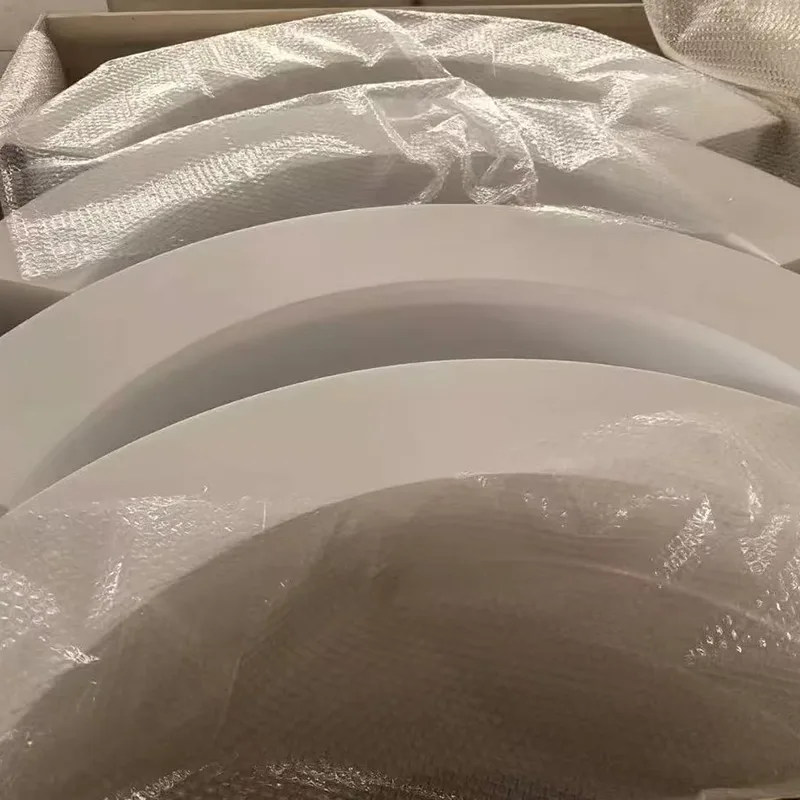

Ini ialah sokongan yang direka khas untuk paip bertebat, direka bentuk untuk memegang penebat yang diperbuat daripada PTFE bermesin ketepatan dan acuan mampatan. Pada masa ini terdapat permintaan yang kukuh untuk produk ini di pasaran Rusia. Di China, kualiti produk PTFE berbeza dengan ketara, menyukarkan peniaga antarabangsa untuk mendapatkan barangan berkualiti tinggi. Syarikat kami menggunakan bahan premium dan mengeluarkan sokongan dalam julat saiz dari DN20 hingga DN1200.

Sokongan tidak bertebat pada paip yang terlindung dengan baik ialah lubang dalam sistem. Pada garis air yang sejuk, ia menitiskan pemeluwapan. Pada garisan wap, ia memancarkan haba. Pada paip kriogenik, ia menarik lembapan keluar dari udara dan membekukannya padat. Titik sokongan paip bertebat adalah untuk menutup jurang itu — untuk membawa berat paip, kandungan dan penebat tanpa mencipta litar pintas terma antara paip dan struktur.

Yangzhou Tianshun telah mereka bentuk dan mengeluarkan sokongan paip bertebat sejak 2012 untuk rangkaian penyejukan daerah, sistem stim industri, terminal LNG dan loji pemprosesan makanan di seluruh dunia. Kami membina setiap sokongan sebagai pemasangan yang diuji beban tunggal dengan blok penebat bersepadu sepenuhnya, jadi anda tidak perlu mengarang pemisah haba di tapak.

Item parameter	Nilai/unit biasa
Suhu Perkhidmatan	-196°C hingga +120°C
Bahan Penebat	HDPU (poliuretana berketumpatan tinggi) / Polyisocyanurate (PIR) / Permali
Ketumpatan Penebat	160kg/m³, 224kg/m³, 320kg/m³
Kekuatan Mampatan	≥ 2.5 MPa / 5.0 MPa
Kekonduksian Terma	≤ 0.035 W/(m·K) @ 24°C
Bahan Buaian/Kasut	Keluli Tahan Karat (SS304/SS316L) / Keluli Karbon Suhu Rendah (A333 Gr.6)
Penghalang Wap	Getah Butil / Mylar / Kerajang Aluminium
Ketahanan Api	Kelas B1 / ASTM E84 Kelas A
Pematuhan Standard	Piawaian CINI, MSS SP-58
Bahan Penghalang Wap	Getah Butil / Mylar / Alu-Foil
Kebolehtelapan Wap	≤ 0.02 Perm-inci (Mematuhi standard ASTM E96)
Pengedap / Ikatan	Pelekat Kriogenik berkekuatan tinggi
Anti-Kondensasi	100% Tertutup Hermetik

Bagaimana Pemecah Terma Berfungsi

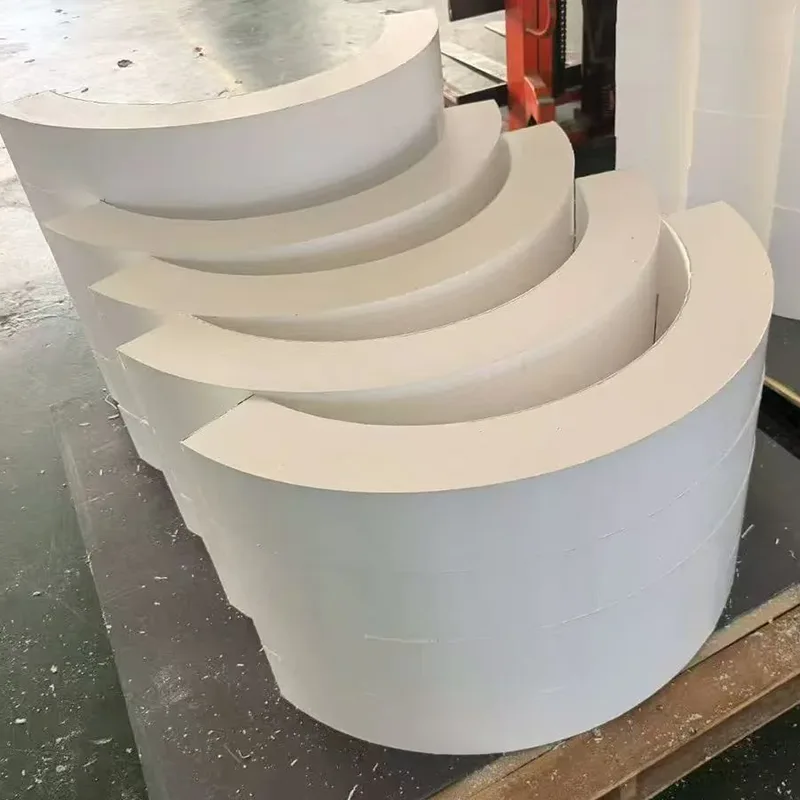

Dalam kasut paip standard, pelana logam terletak terus pada plat asas logam. Haba atau sejuk mengalir terus. Dalam sokongan bertebat, blok penebat tegar terletak di antara dua bahagian logam. Beban paip bergerak dari pelana ke dalam penebat, dan dari penebat ke dalam plat asas. Pelana tidak pernah menyentuh plat asas. Blok itu dimesin untuk memadankan diameter paip pada satu muka dan tapak keluli pada muka yang lain, memberikan sentuhan penuh dan tiada beban titik.

Bahan blok dipilih untuk kekal kuat pada suhu reka bentuk. Poliisosianurat berketumpatan tinggi (PIR) berfungsi untuk air sejuk dan talian glikol. Kaca selular mengendalikan perkhidmatan kriogenik sehingga -196°C dan menawarkan kebolehtelapan wap air hampir sifar. Kalsium silikat mengambil wap dan saluran minyak panas sehingga 650°C. Kekuatan mampatan blok diperiksa terhadap beban hidrotest penuh - bukan hanya berat operasi - jadi ia tidak akan hancur semasa pentauliahan.

Penghalang Wap yang Tidak Berhenti di Sokongan

Pada paip sejuk, kemasukan lembapan adalah ancaman jangka panjang terbesar. Wap air yang menembusi penebat akhirnya akan terpeluwap, membeku, atau menghakis permukaan paip. Sokongan terlindung kami dibina dengan kolar pengedap logam berterusan di sekeliling blok penebat. Krew tapak menjalankan jaket penebat paip sehingga ke kolar ini dan mengelaknya dengan pelekat atau pita. Tiada jurang. Tiada tampalan potong tangan. Hanya pengedap wap yang bersih dan boleh diperiksa yang kekal ketat.

Apabila Paip Perlu Gelongsor, Penebat Kekal Diletakkan

Banyak garisan berpenebat mengembang dan mengecut dengan suhu. Sokongan tetap akan melawan pergerakan itu. Kami menyepadukan permukaan gelongsor rendah geseran terus ke dalam pemasangan sokongan. Lembaran keluli tahan karat yang digilap diikat pada bahagian bawah blok penebat (atau pada plat pengagihan beban di bawahnya). Pad PTFE atau grafit-impregnated diikat pada bahagian atas plat asas. Kedua-dua permukaan menggelongsor antara satu sama lain dengan pekali geseran yang cukup rendah sehingga daya terma paip itu sendiri dapat mengatasinya. Keseluruhan antara muka slaid disertakan dalam badan sokongan, dilindungi daripada habuk, pasir dan air, supaya ia kekal bebas bergerak sepanjang hayat sistem.

Dibina untuk Memadankan Spesifikasi Paip Anda, Bukan Katalog

Kami tidak memilih sokongan terlindung dari rak. Setiap pesanan dikonfigurasikan kepada anda:

Saiz paip dan ketebalan dinding

Bahan penebat dan ketebalan

Suhu operasi dan reka bentuk

Beban sokongan (berat mati, ujian hidro, sekali-sekala)

Keperluan pergerakan (gelongsor paksi, sauh tetap, panduan sisi)

Pendedahan alam sekitar (dalaman, luar, pantai, washdown, zon kebakaran)

Komponen keluli adalah keluli karbon tergalvani celup panas sebagai standard, dengan keluli tahan karat (304L, 316L) tersedia untuk aplikasi yang menghakis atau kebersihan. Semua kimpalan struktur dilakukan oleh pengimpal yang berkelayakan di bawah prosedur yang diperakui.

Aplikasi Merentas Sektor

Air sejuk dan penyejukan daerah: Tiada pemeluwapan, tiada titisan, tiada CUI.

Stim dan air panas: Kehilangan haba minimum, suhu sentuhan selamat dan plat gelongsor yang menampung pengembangan.

Kriogenik dan LNG: Blok penebat kaca selular, badan keluli tahan karat dan kasut sejuk yang menghalang ais pada struktur.

Makanan dan farmaseutikal: Keluli tahan karat, kemasan bersih, penebat berkapsul dan keserasian pencucian penuh.

Minyak dan gas: Bahan perkhidmatan masam, pilihan berkadar api dan reka bentuk kedap wap untuk persekitaran pantai dan luar pesisir.

Dokumentasi Yang Menyokong Setiap Pesanan

Setiap penghantaran termasuk sijil bahan EN 10204 Jenis 3.1, lembaran data penebat dengan kekuatan mampatan dan nilai kekonduksian terma, laporan pemeriksaan dimensi dan sijil ujian beban apabila diperlukan. Untuk projek minyak dan gas, kami boleh menyediakan laporan ujian HIC dan dokumentasi pematuhan NACE. Untuk aplikasi gred makanan, laporan kemasan permukaan dan pengisytiharan bahan adalah standard.

Soalan Lazim

S: Bolehkah anda memadankan sebarang jenis dan ketebalan penebat?

A: Ya. Kami memesin blok penebat ke OD paip tepat anda dan ketebalan penebat, dan pilih bahan blok untuk suhu operasi anda.

S: Adakah anda membekalkan unit lengkap termasuk plat slaid jika pergerakan diperlukan?

A: Ya. Kami boleh menyepadukan plat slaid PTFE atau grafit di pangkalan, semuanya disertakan dalam badan sokongan.

S: Bagaimanakah anda menghalang blok penebat daripada basah?

A: Blok itu dibungkus sepenuhnya dalam badan sokongan keluli, dan kami menyediakan kolar pengedap logam untuk sambungan penghalang wap berterusan ke penebat paip.

S: Bagaimana jika paip saya adalah keluli tahan karat atau memerlukan keadaan kebersihan?

J: Kami mengarang keseluruhan sokongan daripada keluli tahan karat 304L atau 316L dengan permukaan jeruk dan pasif, sesuai untuk persekitaran pencucian dan gred makanan.

S: Bolehkah saya mendapatkan versi yang dinilai api?

A: Ya. Kami boleh menggabungkan bahan perlindungan kebakaran pasif yang dinilai untuk pendedahan kebakaran selulosa atau jet, mengekalkan integriti galas beban untuk tempoh yang diperlukan.

Sokongan paip bertebat ialah komponen kecil dalam projek besar, tetapi yang gagal - penebat hancur, penghalang wap terbelah, plat gelongsor yang dirampas - boleh memaksa penutupan yang tidak dirancang. Kami telah membuat sokongan ini selama lebih sedekad, dihantar ke lebih 45 negara, dengan lebih 70% perniagaan kami datang daripada pelanggan berulang. Rekod itu wujud kerana kami menganggap setiap sokongan sebagai pemasangan kejuruteraan, bukan item stok. Hantarkan kepada kami jadual paip dan spesifikasi penebat anda. Kami akan mengembalikan cadangan berdimensi dan harga yang kukuh dalam masa sehari.

Setiap Produk Diuji Sepenuhnya Di Dalaman Sebelum Penghantaran

Sebelum penghantaran, setiap produk melalui program ujian dalaman yang lengkap. Program ini meliputi pemeriksaan dimensi dan visual, PMI (Pengenalpastian Bahan Positif), ujian kekerasan, ujian tidak musnah MT/PT jika berkenaan, ujian beban spring dengan lengkung anjakan beban dan pengukuran ketebalan salutan. Laporan Ujian Kilang (FTR) dan Laporan Ujian Bahan (MTR) dibekalkan bersama penghantaran.

Ujian Dalaman Ini Bukan Ujian Pihak Ketiga Bertauliah ILAC

Jika ujian yang disaksikan oleh pihak ketiga atau ujian makmal diperlukan, ia boleh diatur secara berasingan sebagai perkhidmatan pilihan.

Perkhidmatan Pemeriksaan Pihak Ketiga Pilihan (Dipetik Secara Berasingan)

1. Pengujian Bahan

Analisis komposisi kimia, ujian tegangan, ujian kesan suhu rendah Charpy dan ujian kekerasan tersedia.

2. Kimpalan NDT

Ujian Zarah Magnetik (MT), Ujian Penembusan Cecair (PT), Ujian Ultrasonik (UT), dan Ujian Radiografik (RT) boleh disediakan.

3. Ujian Prestasi Beban Spring

Lengkung anjakan beban disertakan.

4. Pemeriksaan Perlindungan Kakisan Salutan Hot-Dip / Galvanizing Epoxy

5. Ujian Tersaksi, Pengawasan Kilang dan Pemeriksaan Pra-Penghantaran (PSI)

Perkara yang Membuatkan Kita Berbeza

Ditanda Aras Terhadap Sistem Sokongan Paip Antarabangsa LISEGA

Untuk ketepatan beban, piawaian ujian dan sistem dokumentasi, kami menggunakan sistem sokongan paip antarabangsa LISEGA sebagai penanda aras kami.

Lebih Daripada Pengeluar Domestik Standard

Pengilang domestik standard biasanya membekalkan produk sahaja. Kami pergi lebih jauh dengan menyediakan lengkung anjakan beban dengan setiap unit spring. Kami juga membantu mengatur ujian SGS pihak ketiga dan menyaksikan pemeriksaan, dan kami menyokong semakan dokumen oleh jurutera PE/CPE untuk projek luar negara.
