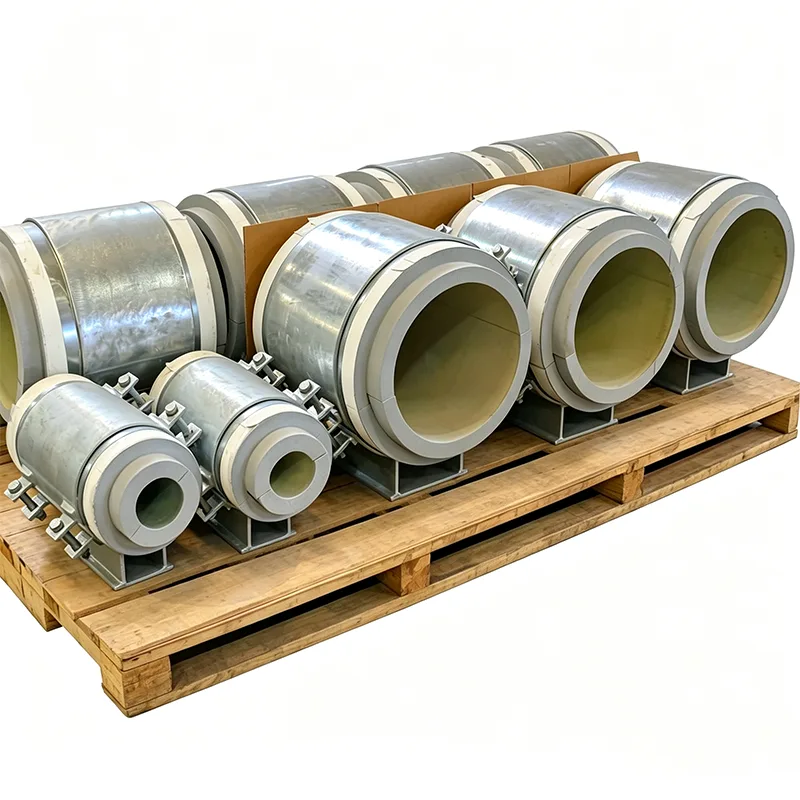

Sokongan Paip Pra-tertebat untuk Minyak dan Gas

Saluran paip minyak dan gas bergerak lebih daripada sekadar produk. Mereka menggerakkan minyak mentah yang terdedah kepada lilin yang mesti kekal di atas titik tuangnya, gas basah yang boleh membentuk hidrat yang menghakis di tempat sejuk, dan kondensat bertekanan tinggi yang berkitar melalui perubahan suhu yang cepat. Dalam perkhidmatan ini, sokongan paip tidak bertebat adalah lebih daripada kebocoran tenaga — ia merupakan risiko keselamatan proses dan titik permulaan kakisan. Sokongan pra-penebat yang betul menghilangkan jambatan sejuk, menyepadukan sampul kedap wap, dan tiba di tapak sebagai satu pemasangan yang diuji beban. Tiada penebat buatan lapangan. Tiada tekaan.

Yangzhou Tianshun telah menyampaikan sokongan pra-tertebat untuk projek minyak dan gas huluan, pertengahan dan hiliran sejak 2012. Pemasangan kami kini dalam perkhidmatan pada manifold pengeluaran padang pasir, platform luar pesisir pantai dan garisan pengesanan wap penapisan di lebih 45 negara. Kami membinanya untuk menangani cabaran khusus yang membezakan paip minyak dan gas: bahan perkhidmatan masam, kebolehmandirian api jet dan penebat yang tidak akan merosot apabila hidrokarbon meresap ke dalamnya.

Bahan Dipilih untuk Persekitaran Masam dan Menghakis

Dalam kemudahan minyak dan gas, keluli sokongan boleh terdedah kepada H₂S, klorida, dan udara sarat garam — kadangkala ketiga-tiganya serentak. Kami tidak mengambil peluang dengan pemilihan bahan. Untuk aplikasi perkhidmatan masam, kami mendapatkan plat keluli karbon dan bahagian yang diuji HIC (Hydrogen-Induced Cracking) bagi setiap NACE TM0284, dan sokongan siap boleh dibekalkan dengan mematuhi sepenuhnya NACE MR0175 / ISO 15156. Di mana klorida adalah kebimbangan utama — bahagian atas pesisir pantai dan badan sokongan 36L6L, kami menggunakan keluli tahan karat. bolt, menghilangkan risiko kakisan galvanik.

Blok penebat itu sendiri adalah sel tertutup untuk menahan penyerapan hidrokarbon. Untuk talian yang membawa minyak mentah, kondensat atau bahan api, kami mengelakkan bahan sel terbuka yang akan menyedut minyak dan kehilangan prestasi terma. Kaca selular dan PIR berketumpatan tinggi ialah pilihan lalai kami, diuji untuk keserasian bahan kimia dengan pendedahan tumpahan yang dijangkakan.

Mengekalkan Haba Di Tempat Yang Proses Memerlukannya

Sokongan Paip Pra-tertebat untuk Minyak dan Gas tidak selalu berjalan pada suhu wap, tetapi ia sering dipanaskan atau dikesan untuk memastikan kandungannya mengalir. Sokongan yang membolehkan haba keluar pada satu titik boleh menyebabkan penyejukan setempat yang membawa kepada pemendapan lilin, pembentukan hidrat atau peningkatan kelikatan. Sokongan pra-tertebat kami menggunakan blok penebat galas beban yang dipilih untuk suhu reka bentuk tertentu:

Sub-sifar hingga 85°C: PIR berketumpatan tinggi untuk kotak sejuk pemprosesan gas, penyimpanan LPG dan air sejuk kepada unit penyahhidratan gas.

Sehingga 140°C: PIR dengan penarafan suhu tinggi untuk saluran minyak mentah yang dikesan dan sistem minyak panas.

Sehingga 400°C: kalsium silikat untuk saluran bitumen yang dikesan wap, pemanas minyak terma, dan paip proses penapisan.

Ketebalan blok sepadan dengan spesifikasi penebat paip dengan tepat, dan kekuatan mampatan diperiksa terhadap beban hidrotest penuh — kerana blok yang remuk semasa pentauliahan tidak akan melindungi apa-apa.

Perlindungan Kebakaran Yang Membeli Masa

Pada pelantar luar pesisir atau di loji gas, pemasangan sokongan yang runtuh semasa kebakaran menghilangkan sekatan daripada paip, yang berpotensi membawa kepada pecah dan peningkatan. Kami boleh menyepadukan perlindungan kebakaran pasif terus ke dalam sokongan pra-tertebat: tikar intumescent atau endotermik diikat pada tapak keluli dan dinding sisi di bawah pelapisan, dan pemasangan boleh diperakui untuk mengekalkan integriti galas beban untuk tempoh tertentu di bawah kebakaran jet (ISO 22899) atau pendedahan kebakaran selulosa (ISO 834). Ini menjadikan sokongan sebagai sebahagian daripada sistem keselamatan, bukan sekadar komponen penjimatan tenaga.

Penghalang Wap Bersepadu Kilang Menghapuskan Risiko CUI Tapak

Kakisan di bawah penebat adalah satu-satunya item pemeriksaan dan pembaikan yang paling mahal pada banyak loji minyak dan gas. Ia hampir selalu bermula pada penembusan sokongan di mana penghalang wap dipotong tangan dan dimeterai dengan pita yang kehilangan lekatan selepas beberapa musim panas. Sokongan kami disertakan dengan kolar pengedap logam berterusan yang dikimpal pada badan sokongan. Krew tapak menjalankan jaket penebat paip terus ke kolar ini dan mengelaknya dengan pelekat atau jalur mampatan tertentu. Hasilnya ialah peralihan ketat wap yang boleh diperiksa secara visual dari luar - dan itu tidak akan dibuka dua tahun kemudian.

Dokumentasi Sedia untuk Mana-mana Juruaudit

Setiap Sokongan Paip Pra-tertebat untuk Minyak dan Gas yang kami bekalkan kepada projek minyak dan gas termasuk:

EN 10204 Sijil bahan jenis 3.1 dengan keputusan ujian HIC di mana perkhidmatan masam dinyatakan.

Lembaran data blok penebat dengan kekuatan mampatan, kekonduksian terma dan penarafan kebakaran.

Laporan NDT untuk sebarang kimpalan, termasuk PT/MT dan radiografi jika diminta.

Sijil pemeriksaan dimensi akhir dan ujian beban.

Penandaan CE dan Pengisytiharan Prestasi di bawah EU 305/2011 jika berkenaan.

Aplikasi Minyak dan Gas Biasa

Manifold pengeluaran kepala telaga dan saluran pengumpulan (dalam pesisir dan luar pesisir)

Penyahhidratan gas dan unit penyingkiran gas asid

LPG dan NGL penyimpanan dan pemindahan paip

Unit proses penapisan: penyulingan mentah, hydrocracking, reformasi

Bitumen dan talian dipanaskan minyak berat

Bahagian atas platform luar pesisir dan modul proses FPSO

Mengapa Tianshun untuk Sokongan Pra-Penebat Minyak dan Gas?

Kami memahami bahawa spesifikasi sokongan minyak dan gas adalah padat dengan keperluan material, klausa pematuhan NACE dan tuntutan perlindungan kebakaran. Jurutera kami membaca spesifikasi tersebut baris demi baris sebelum menghasilkan satu lukisan. Kami boleh merujuk silang kelas paip anda, piawaian penebat dan pemuatan struktur untuk menyampaikan satu pemasangan yang menyemak setiap kotak — dan kami menyokongnya dengan dokumentasi untuk membuktikannya. Lebih 70% pelanggan kami kembali untuk projek seterusnya, yang merupakan kesaksian terkuat yang boleh kami tawarkan.

Soalan Lazim

S: Bolehkah sokongan anda digunakan dalam persekitaran perkhidmatan masam?

A: Ya. Kami membekalkan sokongan dengan keluli yang diuji HIC dan pematuhan NACE MR0175/ISO 15156 untuk aplikasi gas masam dan minyak mentah.

S: Adakah anda menawarkan versi yang dinilai api?

A: Ya. Kami boleh menyepadukan perlindungan kebakaran pasif yang dinilai untuk kebakaran jet (H-60 atau J-60) atau kebakaran selulosa, mengekalkan integriti galas beban semasa tempoh penarafan.

S: Bagaimanakah anda menghalang penebat daripada menyerap minyak atau bahan kimia?

J: Kami menggunakan bahan sel tertutup seperti kaca selular atau PIR yang menentang penyerapan hidrokarbon cecair. Penebat sel terbuka tidak pernah dinyatakan untuk minyak dan gas tanpa halangan pelindung.

S: Bolehkah penyokong mengendalikan beban titik tinggi dari paip dinding berat?

A: Sudah tentu. Kami mengira tekanan galas di bawah kedua-dua keadaan operasi dan ujian hidro dan memilih gred blok penebat dengan sewajarnya.
