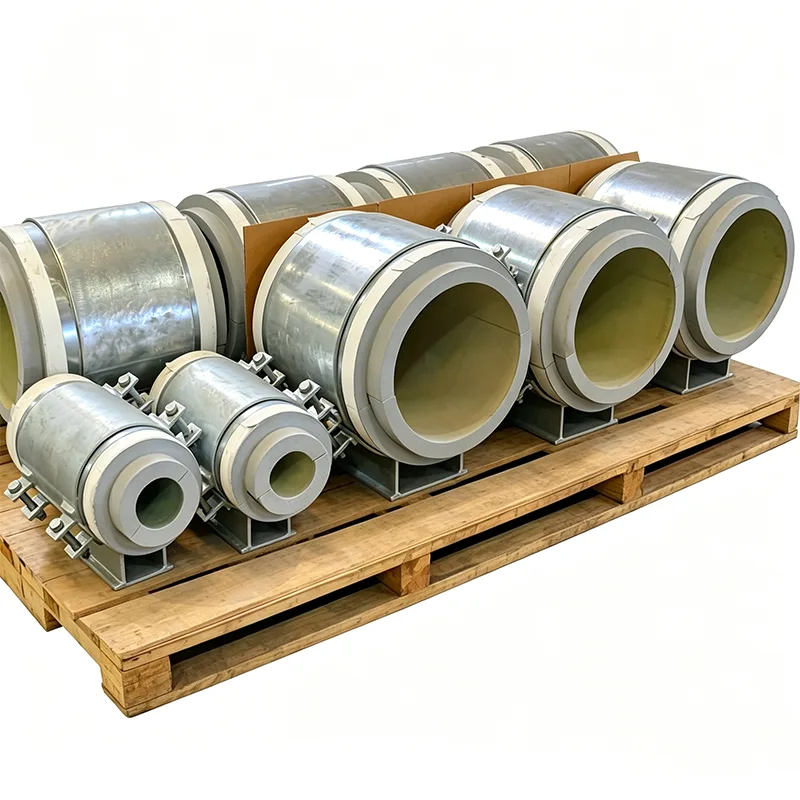

Sokongan Slaid Paip Pra-tertebat

Paip yang mengembang dan mengecut di bawah perubahan suhu perlu bergerak pada penyokongnya. Paip yang mesti kekal terlindung memerlukan sampul haba yang tidak pecah. Memenuhi kedua-dua keperluan pada titik sokongan yang sama biasanya bermakna memasang plat slaid yang berasingan dan kemudian memotong penebat di sekelilingnya di tapak — urutan yang meninggalkan ruang untuk salah jajaran, penebat termampat dan pengedap wap yang tidak boleh dipercayai. Sokongan slaid paip pra-tertebat menyelesaikannya dengan menyepadukan mekanisme gelongsor dan blok penebat ke dalam unit tunggal yang dipasang di kilang yang tiba di tapak sedia untuk menerima paip dan penebat bersebelahan.

Kami telah menghasilkan sokongan slaid bersepadu ini di kilang Yangzhou kami sejak 2012, untuk saluran wap, rangkaian air sejuk dan paip pemindahan kriogenik di lebih 45 negara. Setiap pemasangan direka bentuk supaya paip bergerak dengan bebas, penebat kekal utuh, dan keluli penyokong kekal pada suhu yang selamat.

Bagaimana Fungsi Gelongsor dan Penebat Bekerja Bersama

Badan sokongan mengandungi blok penebat berketumpatan tinggi yang tegar yang memindahkan beban paip dari pelana ke plat asas. Tiada logam yang menyentuh logam melalui laluan beban: penebat itu sendiri bertindak sebagai pemecah haba. Di bawah blok penebat, pasangan gelongsor geseran rendah diletakkan dengan tepat semasa fabrikasi.

Komponen gelongsor atas ialah kepingan keluli tahan karat yang digilap yang diikat pada bahagian bawah blok penebat atau pada plat penyebaran beban perantaraan.

Komponen gelongsor bawah ialah pad PTFE atau grafit-impregnated yang dipasang pada bahagian atas plat asas keluli.

Keseluruhan antara muka slaid disertakan dalam badan sokongan, dilindungi daripada habuk pembinaan, pasir yang ditiup angin dan lembapan yang boleh meningkatkan geseran atau menyebabkan kakisan dari semasa ke semasa.

Luas permukaan gelongsor dan panjang perjalanan dikira daripada data analisis tegasan paip anda. Kami menambah margin yang besar melebihi anjakan maksimum yang dijangkakan, jadi walaupun sementara yang luar biasa tidak akan menolak sokongan melebihi julat reka bentuknya.

Penebat Yang Berkesan pada Suhu Operasi Anda

Bahan blok penebat dipilih untuk keadaan terma khusus talian anda, bukan dipetik daripada stok satu saiz untuk semua. Pilihan bahan standard kami termasuk:

PIR berketumpatan tinggi (polyisocyanurate): untuk perkhidmatan air sejuk, air garam dan sejuk hingga -50°C.

Kaca selular: untuk aplikasi kriogenik sehingga -196°C di mana ketaktelapan kelembapan adalah kritikal.

Kalsium silikat: untuk wap, minyak panas, dan saluran proses sehingga 650°C.

Papan berasaskan perlit atau mikroporous: untuk aplikasi yang memerlukan kekonduksian terma yang sangat rendah pada suhu yang melampau.

Setiap blok dimesin untuk memadankan diameter paip dan ketebalan penebat yang ditentukan untuk projek itu. Kekuatan mampatannya disahkan terhadap beban hidrotest penuh, bukan hanya berat operasi, untuk mengelakkan penghancuran semasa pentauliahan.

Penghalang Wap Yang Tidak Terganggu

Badan kasut logam direka dengan bebibir pengedap bersepadu. Apabila krew tapak memasang penebat paip dan pelapisan luar, mereka membawa penghalang wap terus ke bebibir ini dan mengelaknya dengan pelekat atau pita. Hasilnya ialah sampul surat yang berterusan dan boleh diperiksa yang terus melalui lokasi sokongan — tiada celah, tiada tampalan potong tangan, tiada pergantungan pada damar wangi yang digunakan di tapak sahaja.

Dokumentasi dan Kebolehpercayaan

Setiap kapal sokongan slaid pra-tertebat dengan set dokumentasi lengkap:

Sijil EN 10204 Jenis 3.1 untuk semua bahagian keluli.

Lembaran data bahan penebat dengan kekonduksian terma dan nilai kekuatan mampatan pada suhu reka bentuk.

Sijil pekali geseran plat slaid, disahkan oleh ujian makmal.

Laporan dimensi yang mengesahkan julat perjalanan, ketebalan blok dan dimensi plat asas.

Aplikasi Biasa

Rak paip wap dan kondensat di loji janakuasa dan kemudahan perindustrian.

Air sejuk dan saluran penyejukan daerah di mana penyokong gelongsor diletakkan pada larian lurus yang panjang.

Galeri paip kriogenik di mana pengecutan haba memerlukan permukaan gelongsor yang boleh dipercayai dan rendah geseran.

Mana-mana sistem paip bertebat di mana plat gelongsor yang dipasang di lapangan akan melambatkan pemasangan penebat dan mewujudkan kesukaran pemeriksaan.

Kenapa Tianshun?

Sokongan slaid yang mengikat atau menghancurkan penebatnya selepas beberapa kitaran haba bukanlah sokongan slaid — ia adalah pesanan pembaikan masa hadapan. Pendekatan bersepadu kilang kami menghapuskan kebolehubahan pemasangan medan dan memastikan permukaan gelongsor dijajarkan, blok penebat disokong sepenuhnya dan penghalang wap boleh dilaksanakan dengan bersih oleh pasukan tapak. Dengan lebih 70% perniagaan berulang dan sokongan kejuruteraan yang bermula daripada isometrik anda, kami menyampaikan produk yang berprestasi boleh diramal dari pemanasan pertama hingga yang terakhir.

Soalan Lazim

S: Bolehkah permukaan gelongsor diganti jika ia haus?

J: Permukaan gelongsor ditutup dan diikat dalam pemasangan kilang, jadi penggantian medan tidak praktikal. Bahan yang kami gunakan dinilai untuk pergerakan berdekad-dekad di bawah beban reka bentuk, dan kami menyediakan data ujian geseran dengan setiap pesanan.

S: Apakah julat suhu yang dilindungi?

A: Dari -196°C (kaca selular) hingga +650°C (kalsium silikat). Suhu yang lebih tinggi boleh ditampung dengan bahan khusus — hubungi pasukan kejuruteraan kami.

S: Bagaimanakah anda menghentikan blok penebat daripada dicukur oleh tindakan gelongsor?

A: Satah slaid terletak di bawah blok penebat, dan plat pengagihan beban tegar memisahkan keduanya. Penebat hanya mengalami beban mampatan; daya gelongsor dipindahkan terus antara permukaan logam.

S: Bolehkah saya mendapatkan sokongan slaid yang juga memandu paip secara sisi?

A: Ya. Kita boleh menambah plat panduan penting pada badan sokongan, membenarkan pergerakan paksi sambil menghalang anjakan sisi.
