Ringkasan Artikel: A Sokongan Spring Berubahialah peranti sokongan paip mekanikal yang direka untuk membawa beban paip sambil menampung pergerakan menegak yang disebabkan oleh pengembangan haba, penguncupan dan perubahan keadaan operasi. Tidak seperti sokongan tegar, ia membenarkan anjakan terkawal sambil mengekalkan daya sokongan yang boleh diramal. Ini menjadikannya amat berguna untuk loji proses, stesen janakuasa, kilang penapisan, kemudahan kimia, sistem LNG dan aplikasi perpaipan industri yang lain. Panduan ini menerangkan cara Sokongan Spring Pembolehubah berfungsi, cara memilihnya dengan betul, faktor teknikal mana yang paling penting, dan cara Tianshun boleh menyediakan penyelesaian standard dan tersuai untuk sistem paip yang menuntut.
A Sokongan Spring Berubahialah pemasangan sokongan paip yang menggunakan spring gegelung untuk menyokong bahagian paip sambil membenarkan pergerakan menegak terkawal. Ia biasanya dipasang di mana paip tidak boleh kekal pada ketinggian tetap kerana suhu operasi menyebabkan talian mengembang atau mengecut.
Dalam sokongan tegar konvensional, titik sokongan kekal pada asasnya tetap. Ini boleh menjadi masalah apabila paip panas mengembang. Paip mungkin cuba bergerak ke atas atau ke bawah, manakala sokongan tegar menentang pergerakan itu. Interaksi yang terhasil boleh meningkatkan beban yang dipindahkan ke paip, peralatan yang disambungkan, muncung, anggota struktur dan titik sokongan lain.
Mekanisme spring berubah-ubah menyediakan penyelesaian yang lebih fleksibel. Apabila paip yang disokong bergerak secara menegak, spring memampat atau memanjang. Oleh itu, daya sokongannya berubah mengikut ciri pesongan beban spring.
Objektifnya bukan untuk menghapuskan pergerakan. Sebaliknya, objektifnya adalah untukmenyokong paip sambil membenarkan pergerakan yang dikira berlaku secara terkawal.
Tianshun mengeluarkan Sokongan Spring Boleh Ubah untuk aplikasi perpaipan industri dan boleh menyediakan konfigurasi berdasarkan beban, perjalanan, ruang pemasangan, keperluan sambungan, keadaan persekitaran dan spesifikasi projek.
Prinsip operasi adalah berdasarkan hubungan antara beban spring dan anjakan menegak. Apabila paip sejuk, sokongan mempunyai beban awal atau sejuk yang ditentukan. Apabila sistem mencapai suhu operasinya, paip mungkin bergerak secara menegak, menukar mampatan spring dan oleh itu daya sokongannya.
Sebagai contoh, garisan wap mungkin naik apabila ia menjadi panas. Jika Sokongan Spring Boleh Ubah diletakkan di bawah garisan itu, spring boleh memampat apabila paip bergerak ke atas. Sokongan terus membawa berat paip, tetapi daya pada sokongan berubah apabila spring bergerak melalui julat operasinya.
Tingkah laku ini boleh diwakili secara konseptual dengan:
Perubahan Beban Spring = Kadar Spring × Pergerakan Menegak
Pemilihan sebenar mesti mempertimbangkan analisis tegasan paip yang lengkap dan bukannya bergantung pada pengiraan mudah sahaja. Kadar spring, beban panas, beban sejuk, perjalanan yang tersedia, arah pergerakan dan variasi beban yang dibenarkan semuanya perlu dinilai bersama.
Bagi kebanyakan sistem perindustrian, variasi terkawal dalam beban sokongan boleh diterima. Dalam situasi ini, reka bentuk spring boleh ubah boleh memberikan alternatif yang menjimatkan dan bersesuaian secara teknikal kepada sokongan spring yang berterusan.
Paip industri jarang statik. Perubahan suhu, perubahan tekanan, kitaran permulaan dan penutupan, keadaan bendalir dan variasi proses semuanya boleh mempengaruhi kedudukan paip dan beban sokongan.
Tanpa susunan sokongan fleksibel yang sesuai, kekangan yang berlebihan boleh menyumbang kepada beberapa masalah:
Sokongan Spring Boleh Ubah menangani sebahagian daripada cabaran ini dengan menyediakan daya sokongan yang berubah apabila paip bergerak.
Ini amat penting di sekitar talian panas yang panjang, penaik menegak, sambungan peralatan, sistem stim, paip ekzos, saluran proses dan lokasi lain di mana anjakan terma menegak tidak dapat ditampung dengan berkesan oleh sokongan tegar.

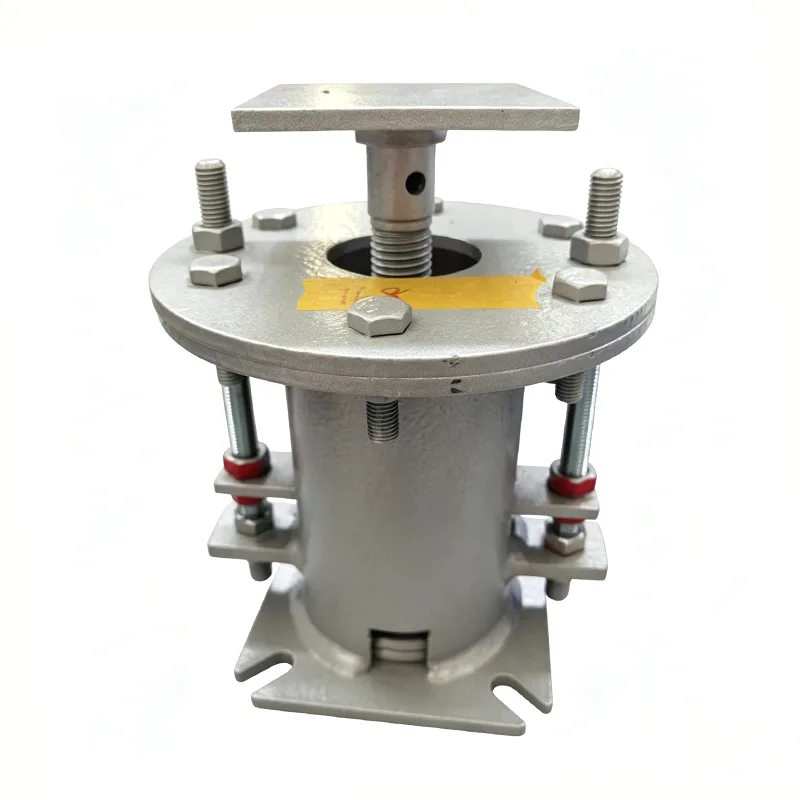

Walaupun pembinaan yang tepat berbeza mengikut konfigurasi, Sokongan Spring Variable biasa mengandungi beberapa elemen penting.
| Komponen | Bahan Biasa | Fungsi Utama |
|---|---|---|
| Spring Gegelung | Keluli musim bunga | Menjana daya sokongan terkawal dan menampung perjalanan menegak. |
| Perumahan Spring | Keluli karbon atau aloi tertentu | Melindungi dan membimbing pemasangan spring. |
| Muatkan Plat | Karbon atau keluli tempa | Memindahkan beban yang disokong ke dalam mekanisme spring. |
| Penunjuk Perjalanan | Keluli tahan karat atau bahan tahan kakisan | Menunjukkan kedudukan spring dan membantu mengesahkan pergerakan operasi. |
| Perhimpunan Sambungan | Keluli karbon atau bahan tertentu | Menyambungkan sokongan spring ke paip, struktur atau asas. |
| Komponen Pelarasan | Keluli | Benarkan sokongan ditetapkan pada kedudukan beban dan pemasangan yang diperlukan. |
Musim bunga itu sendiri amat penting. Bahan, rawatan haba, ketepatan pembuatan, pratetap dan ujian beban secara langsung menjejaskan kebolehpercayaan sokongan siap.
Tianshun menggunakan bahan spring seperti 60Si2MnA atau 50CrVA untuk reka bentuk yang berkenaan dan boleh mengkonfigurasi komponen perumahan dan sambungan mengikut persekitaran operasi dan keperluan projek.
Pemilihan yang betul bermula dengan data kejuruteraan yang tepat. Memilih sokongan hanya mengikut diameter paip tidak mencukupi kerana sokongan spring terutamanya bertindak balas terhadap beban dan pergerakan dan bukannya saiz paip sahaja.
Parameter pemilihan penting termasuk:
| Parameter | Julat Contoh / Pertimbangan | Mengapa Ia Penting |
|---|---|---|
| Beban Operasi | Kira-kira 0.2–400 kN bergantung pada model | Menentukan kapasiti spring yang sesuai. |
| Perjalanan Menegak | Pilihan biasa termasuk 30, 60, 90, 120 dan 180 mm | Mesti menampung anjakan paip yang dikira. |
| Arah Pergerakan | Ke atas atau ke bawah | Mempengaruhi pemasangan dan pemilihan musim bunga. |
| Variasi Muatan | Bergantung kepada projek; biasanya dikawal dalam peratusan tertentu | Menentukan sama ada penyelesaian spring pembolehubah atau malar sesuai. |
| Bahan Perumahan | Keluli karbon atau bahan tersuai | Mesti tahan keadaan mekanikal dan persekitaran. |
Pendekatan paling selamat ialah memilih sokongan daripada analisis tegasan paip dan lukisan sokongan. Tianshun boleh menyemak maklumat beban panas, beban sejuk, pergerakan dan dimensi sebelum mengesyorkan siri spring yang sesuai.
Sokongan spring berubah-ubah dan malar menyelesaikan masalah kejuruteraan yang berkaitan tetapi berbeza. Perbezaan utama ialah berapa banyak daya sokongan berubah apabila paip bergerak.
| Ciri | Sokongan Spring Berubah | Sokongan Spring Malar |
|---|---|---|
| Pasukan Penyokong | Perubahan dengan perjalanan menegak | Direka bentuk untuk kekal kira-kira malar |
| Aplikasi Biasa | Pergerakan haba sederhana dan variasi beban yang boleh diterima | Lokasi kritikal yang memerlukan variasi beban yang sangat rendah |
| Pembinaan | Mekanisme spring yang agak mudah | Susunan mekanikal yang lebih kompleks |
| kos | Secara amnya lebih menjimatkan | Umumnya lebih tinggi |
| Pertimbangan Penyelenggaraan | Biasanya terus terang | Memerlukan perhatian kepada mekanisme yang lebih kompleks |
Keputusan hendaklah sentiasa berdasarkan keperluan kejuruteraan. Spring yang berterusan tidak boleh dianggap unggul secara automatik. Di mana variasi beban sokongan yang dikira boleh diterima, Sokongan Spring Berubah boleh menyediakan keupayaan pergerakan yang diperlukan tanpa kerumitan yang tidak perlu.
Sokongan Spring Boleh Ubah digunakan secara meluas dalam kemudahan industri di mana paip mengalami anjakan menegak yang ketara.
Untuk paip sejuk atau terlindung, sokongan spring juga boleh disepadukan ke dalam susunan sokongan yang lebih luas yang direka untuk melindungi penebat dan mengekalkan prestasi terma yang diperlukan.
Malah Sokongan Spring Boleh Ubah yang dihasilkan dengan betul boleh berprestasi buruk jika ia dipasang atau dilaraskan dengan salah. Oleh itu pemasangan harus dianggap sebagai aktiviti terkawal kejuruteraan dan bukannya sekadar tugas pemasangan mekanikal.
Sebelum pemasangan, sahkan:
Satu masalah lapangan yang kerap adalah pelepasan yang tidak mencukupi. Sokongan mungkin muat apabila paip sejuk tetapi mengganggu kerja keluli berdekatan selepas pergerakan haba berlaku. Memeriksa sampul pergerakan lengkap sebelum pemasangan boleh menghalang pengubahsuaian tapak yang mahal.
Pemasangan luar juga memerlukan perlindungan kakisan yang sesuai. Bergantung pada persekitaran, keluli karbon dicat, komponen tergalvani celup panas, perkakasan keluli tahan karat atau sistem salutan khusus boleh dipertimbangkan.
Sokongan spring ialah komponen mekanikal yang menanggung beban. Oleh itu, ketekalan pembuatan adalah penting kerana perbezaan kecil dalam ciri spring atau tetapan pemasangan boleh mempengaruhi tindak balas sokongan sebenar.
Proses pembuatan yang boleh dipercayai harus termasuk:
Tianshun menyatakan bahawa Sokongan Spring Pembolehubahnya diuji beban sebelum penghantaran, dengan ujian meliputi keadaan beban tertentu dan perjalanan musim bunga. Dokumentasi ujian boleh dibekalkan untuk pesanan yang berkenaan, manakala pemeriksaan pihak ketiga juga boleh diatur apabila diperlukan oleh projek.
Untuk projek eksport, pelanggan harus menjelaskan sijil bahan yang diperlukan, pelan pemeriksaan, keperluan salutan, toleransi dimensi dan piawaian yang berkenaan sebelum pengeluaran bermula.
Paip industri jarang mengikut konfigurasi universal tunggal. Walaupun mekanisme spring diseragamkan, pemasangan di sekeliling mungkin memerlukan pengubahsuaian.
Bergantung pada projek, penyesuaian boleh termasuk:
Tianshun boleh bekerja daripada lukisan kejuruteraan, jadual sokongan, data tekanan paip atau spesifikasi pelanggan. Menyediakan maklumat yang tepat pada peringkat sebut harga membantu mengelakkan konflik dimensi dan perubahan peringkat akhir semasa fabrikasi atau pemasangan.
Bagi pembeli industri, nilai Sokongan Spring Boleh Ubah melangkaui spring itu sendiri. Pemilihan yang betul, kawalan pembuatan, dokumentasi, dan penyelarasan penghantaran semuanya mempengaruhi hasil projek akhir.
Tianshun menumpukan pada produk sokongan perpaipan perindustrian dan menyediakan kedua-dua penyelesaian Sokongan Spring Boleh Ubah yang diseragamkan dan disesuaikan. Rangkaian produknya termasuk konfigurasi sokongan spring yang berbeza dan kapasiti beban yang bertujuan untuk susunan paip yang pelbagai.
Kelebihan utama bekerja dengan pengilang berpengalaman termasuk:
Apabila meminta sebut harga daripada Tianshun, pelanggan boleh meningkatkan ketepatan pemilihan dengan menyediakan tag sokongan, beban operasi, beban sejuk, pergerakan menegak, arah pergerakan, ketinggian pemasangan, standard yang diperlukan, jenis sambungan, keadaan persekitaran dan ruang yang tersedia.
Tujuan utamanya adalah untuk menyokong paip sambil membenarkan pergerakan menegak terkawal. Spring menampung anjakan haba manakala daya sokongan berubah dalam julat operasi yang ditentukan.
Ia secara amnya sesuai apabila sistem paip mengalami pergerakan menegak dan perubahan yang terhasil dalam beban sokongan boleh diterima mengikut analisis tegasan paip. Lokasi kritikal dengan variasi beban yang sangat terhad mungkin memerlukan susunan spring yang tetap.
Maklumat yang paling berguna termasuk beban panas, beban sejuk, perjalanan menegak, arah pergerakan, lokasi sokongan, dimensi pemasangan, susunan sambungan, suhu operasi dan piawaian projek yang berkenaan.
ya. Tianshun menyediakan konfigurasi tersuai untuk keperluan seperti perjalanan khas, dimensi perumahan, susunan sambungan, bahan, salutan dan keadaan pemasangan.

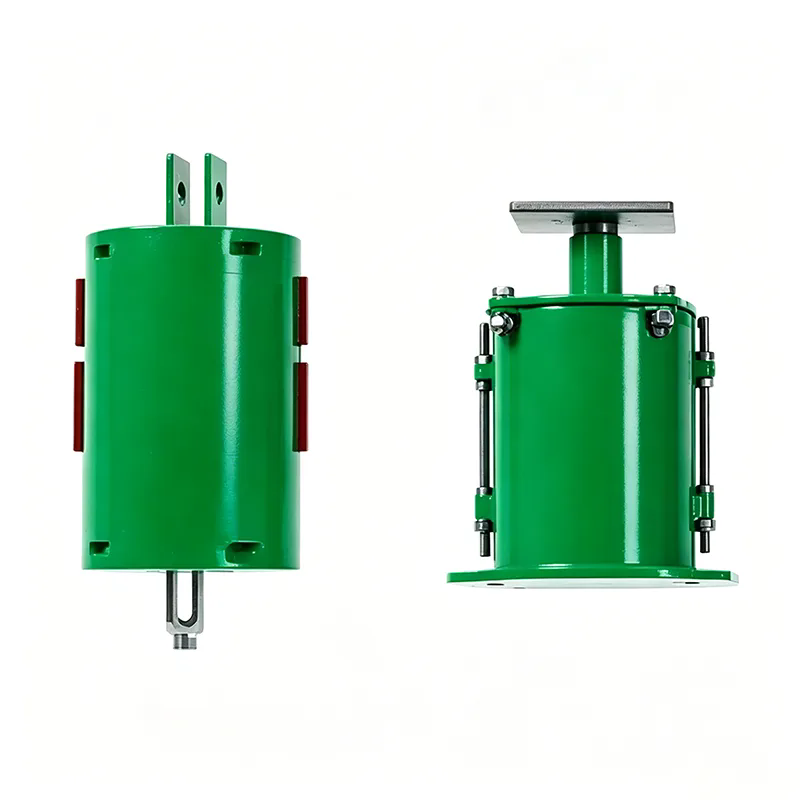

Mekanisme spring melakukan fungsi asas yang sama, tetapi susunan pemasangan berbeza. Penyangkut spring biasanya digantung dari struktur atas, manakala sokongan spring boleh disusun di bawah atau di sebelah paip bergantung pada reka bentuk.
Ujian boleh termasuk memeriksa beban yang ditentukan pada kedudukan sejuk dan operasi, mengesahkan perjalanan, mengesahkan tetapan spring dan memeriksa pemasangan siap. Prosedur pemeriksaan yang tepat bergantung pada spesifikasi projek dan keperluan pembelian.
ya. Aplikasi luar memerlukan pertimbangan yang sesuai terhadap perlindungan kakisan, sistem salutan, saliran, pendedahan alam sekitar dan pemilihan perkakasan. Tianshun boleh menyediakan pilihan rawatan permukaan yang sesuai untuk persekitaran operasi yang berbeza.
Tidak secara automatik. Jenis sokongan mesti ditentukan daripada susun atur paip dan analisis tegasan. Spring berubah-ubah adalah sesuai di mana fleksibiliti menegak terkawal diperlukan; sokongan tegar kekal sesuai di mana pergerakan tidak diperlukan atau di mana kekangan adalah sebahagian daripada reka bentuk.
A Sokongan Spring Berubahmenyediakan cara praktikal untuk menguruskan pergerakan terma menegak sambil mengekalkan sokongan paip yang boleh dipercayai. Dengan membenarkan spring menukar mampatan atau sambungannya semasa paip bergerak, ia boleh mengurangkan kesan yang tidak diingini yang mungkin berlaku apabila paip aktif secara haba dihalang secara berlebihan.
Walau bagaimanapun, aplikasi yang berjaya bergantung pada lebih daripada memilih spring dengan penarafan beban yang sesuai. Beban panas dan sejuk, perjalanan menegak, arah pergerakan, variasi beban yang dibenarkan, kelegaan pemasangan, pendedahan alam sekitar, konfigurasi sambungan, kualiti pembuatan dan keperluan ujian semuanya harus dipertimbangkan.
Untuk penjanaan kuasa, petrokimia, pemprosesan kimia, LNG, penapisan, keluli dan sistem paip industri lain, reka bentuk sokongan yang betul boleh membantu meningkatkan kestabilan mekanikal dan memudahkan pemasangan dan penyelenggaraan.
Tianshunmenyediakan penyelesaian Sokongan Spring Boleh Ubah untuk aplikasi industri standard dan tersuai. Jika anda mempunyai lukisan sokongan paip, jadual musim bunga, data beban, atau keperluan pemasangan khas, hantar butiran projek kepada pasukan Tianshun untuk penilaian teknikal dan konfigurasi yang sesuai.Hubungi kamihari ini untuk membincangkan keperluan Sokongan Spring Boleh Ubah anda dan dapatkan penyelesaian praktikal untuk projek paip anda.
